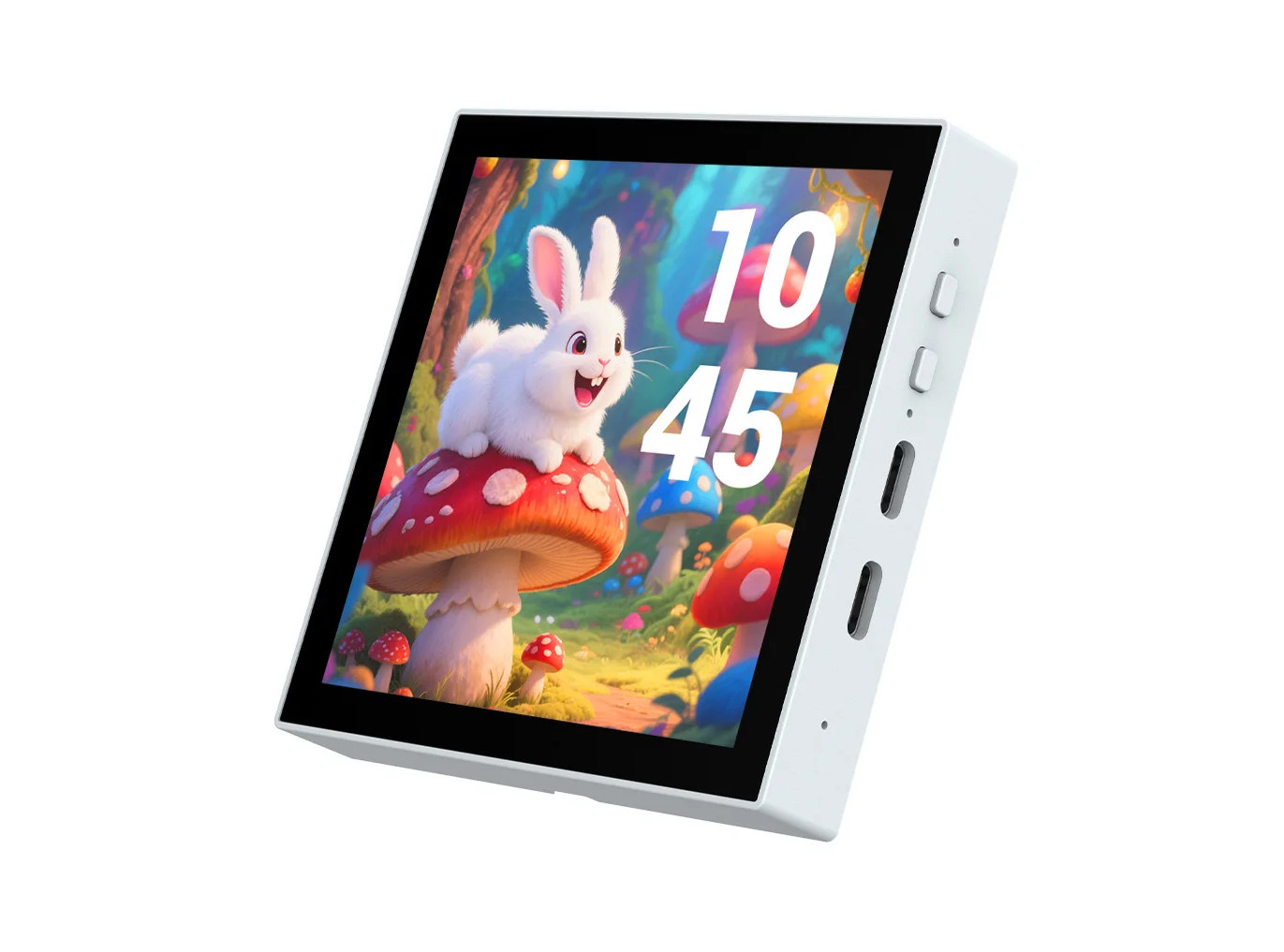

ESP32-P4 Smart 86 Box พร้อมหน้าจอสัมผัสทรงสี่เหลี่ยมจัตุรัส 4 นิ้ว สำหรับสมาร์ทโฮมและ IoT อุตสาหกรรม (IIoT)

Waveshare ESP32-P4 Smart 86 Box ออกแบบมาสำหรับการใช้งานในบ้านอัจฉริยะ (Smart Home) หรือ IoT สำหรับอุตสาหกรรม (IIoT) ซึ่งมาพร้อมกับหน้าจอสัมผัสขนาด 4 นิ้วทรงสี่เหลี่ยมจัตุรัส, โมดูล ESP32-C6 ที่รองรับการเชื่อมต่อ WiFi 6 และ Bluetooth รวมถึงคอนเนกเตอร์หลากหลายประเภท

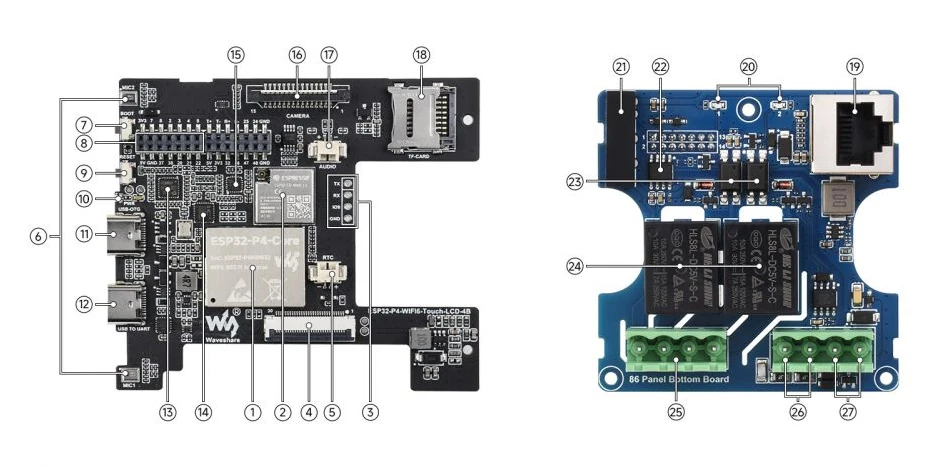

มีให้เลือก 2 รุ่น ได้แก่ the ESP32-P4-WIFI6-Touch-LCD-4B ที่มาพร้อมกับคอนเนกเตอร์กล้อง MIPI CSI และ GPIO header 28 ขา, และรุ่น ESP32-P4-86-Panel-ETH-2RO ที่มาพร้อมกับบอร์ดด้านล่าง ซึ่งมีอินเทอร์เฟซ RS485, รีเลย์ 2 ชุด, พอร์ต Ethernet RJ45 ความเร็ว 10/100Mbps และรองรับแรงดันไฟเข้า DC 6V-30V

สเปคของ ESP32-P4 Smart 86 Box :

• โมดูลหลัก – ESP32-P4-Core Module
  • ไมโครคอนโทรลเลอร์ – ESP32-P4NRW32
    • MCU
      • ไมโครคอนโทรลเลอร์ RISC-V แบบ Dual-core @ 400 MHz พร้อมชุดคำสั่ง AI instructions extension และ single-precision FPU
      • Single-RISC-V LP (Low-power) MCU core @ up to 40 MHz
    • GPU – 2D Pixel Processing Accelerator (PPA)
    • VPU – รองรับการถอดรหัสวิดีโอ H.264 และภาพ JPEG
    • หน่วยความจำ – 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM, 32MB PSRAM
    • ที่เก็บข้อมูล – 128 KB HP ROM, 16 KB LP ROM
  • ที่เก็บข้อมูล – 32MB NOR Flash
• ที่เก็บข้อมูล  – MicroSD card slot
• จอแสดงผล – หน้าจอ LCD แบบ MIPI DSI RGB ขนาด 4 นิ้ว ความละเอียด 720×720 พิกเซล พร้อมจอสัมผัสแบบ capacitive รองรับ 5 จุดสัมผัส
• กล้อง – คอนเนกเตอร์ MIPI CSI แบบ 15 พิน สำหรับกล้อง 2 เลน (เฉพาะรุ่น ESP32-P4-WIFI6-Touch-LCD-4B)
• ระบบเสียง
  • ชิปแปลงสัญญาณเสียงพลังงานต่ำ ES8311
  • ไมโครโฟนในตัวพร้อมชิปตัดเสียงสะท้อน ES7210
  • คอนเนกเตอร์ 2 พิน (ระยะห่าง 1.25 มม.) สำหรับลำโพง 8Ω 2W
• ระบบเครือข่าย
  • พอร์ต Ethernet RJ45 ความเร็ว 10/100Mbps (เฉพาะรุ่น ESP32-P4-86-Panel-ETH-2RO)
  • Wireless – โมดูล ESP32-C6-MINI-1U-H8 (เชื่อมต่อผ่าน SDIO) รองรับ Wi-Fi 6 และ Bluetooth 5 LE
• USB – 1x พอร์ต USB 2.0 Type-C รองรับโหมด OTG
• การเชื่อมต่อแบบ Serial/Relay
  • Isolated RS485 terminal block
  • 2x 10A 250V AC / 30V DC relays ผ่าน terminal block และ opto-coupler isolation
• การโปรแกรม/ดีบัก
  • พอร์ต USB Type-C ทำหน้าที่เป็น USB to UART สำหรับจ่ายไฟ, การโปรแกรม และดีบัก
  • แผ่นบัดกรี 4 พิน สำหรับแฟลชโมดูล ESP32-C6
• การขยาย – GPIO header 28 พิน (ระยะห่าง 2.0 มม.) สำหรับ I/O (เฉพาะรุ่น ESP32-P4-WIFI6-Touch-LCD-4B) หรือบอร์ดล่างสำหรับรุ่น ESP32-P4-86-Panel-ETH-2RO
• อื่น ๆ
  • ปุ่ม RESET และ BOOT
  • ไฟแสดงสถานะ Power และ Relay
  • คอนเนกเตอร์สำหรับแบตเตอรี่ RTC
• แหล่งจ่ายไฟ
  • 5V ผ่านพอร์ต USB-C
  • รุ่น ESP32-P4-86-Panel-ETH-2RO รองรับอินพุต 6V ถึง 30V ผ่าน terminal block

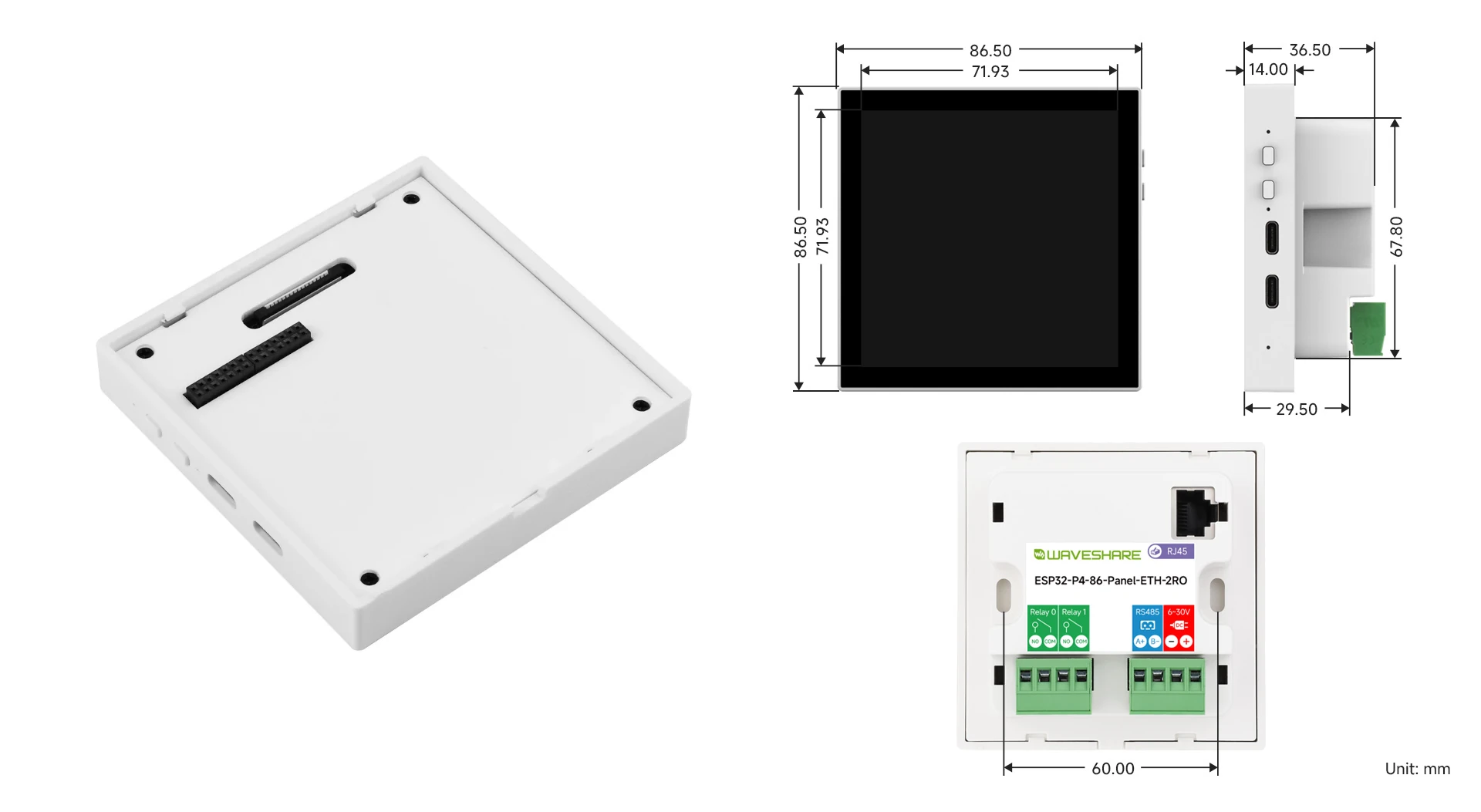

• ขนาด
  • ESP32-P4-WIFI6-Touch-LCD-4B – 86.5 x 86.5 x 14  มม.
  • ESP32-P4-86-Panel-ETH-2RO – 86.5 x 86.5 x 30.5 มม.

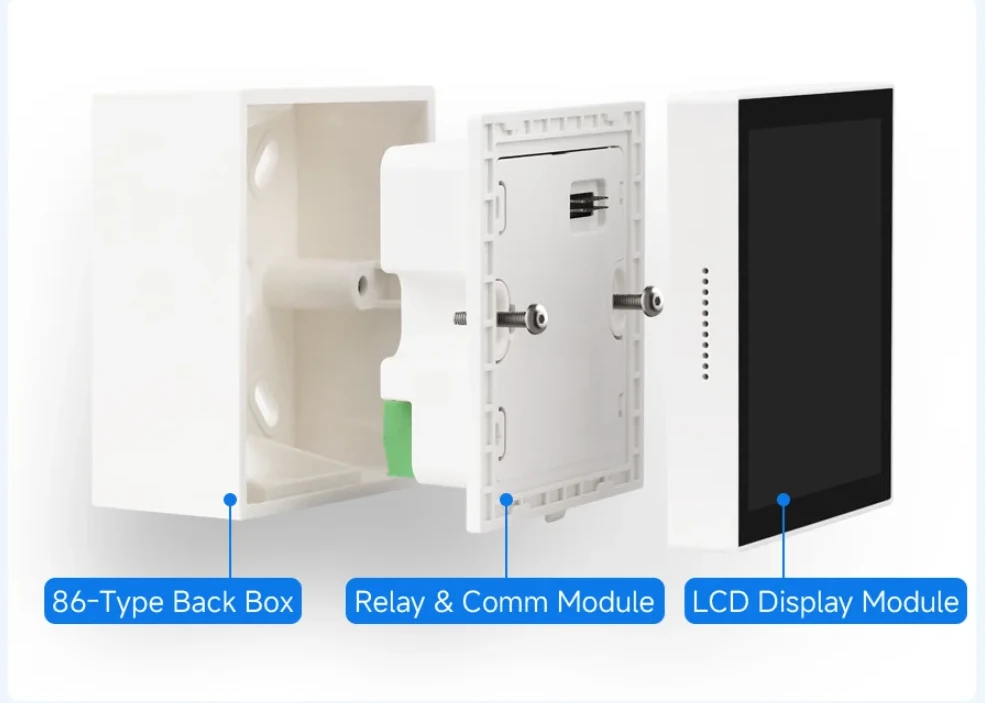

การออกแบบนี้คล้ายกับคอนโทรลเลอร์ ESP32-P4-WIFI6-Touch-LCD-3.4C/4C ที่มาพร้อมหน้าจอสัมผัสทรงกลม ที่เราได้กล่าวถึงไปแล้ว โดยความแตกต่างหลักอยู่ที่หน้าจอทรงสี่เหลี่ยมขนาด 4 นิ้ว และการออกแบบที่เหมาะสำหรับติดตั้งในกล่องไฟแบบ 86 มม. (86-type) และรุ่น ESP32-P4-86-Panel-ETH-2RO ยังมาพร้อมฟีเจอร์เพิ่มเติม เช่น RS485, รีเลย์, พอร์ต Ethernet และรองรับแรงดันไฟ DC ช่วงกว้างตั้งแต่ 6V ถึง 30V

การรองรับซอฟต์แวร์/เฟิร์มแวร์ก็คล้ายกัน โดยการพัฒนาจะใช้เฟรมเวิร์ก ESP-IDF ร่วมกับ VSCode (แนะนำ) หรือ Eclipse IDE รวมถึงสามารถใช้ Arduino IDE ได้ด้วยเช่นกัน โดยมีคำแนะนำเบื้องต้นสำหรับ ESP-IDF อยู่ในหน้า wiki, และจากที่เราได้เห็นใน รีวิว M5Stack Tab5 พบว่า Arduino IDE ก็รองรับบอร์ดพัฒนา ESP32-P4 ที่มาพร้อมจอแสดงผล LCD แล้ว ทางบริษัทยังอธิบายวิธีใช้งาน ไลบรารี LVGL, การแปลงชุดคิตให้ทำงานเป็นหน้าจอ USB, และการโหลด เฟิร์มแวร์ ESP-Phone ที่พัฒนาบนพื้นฐานของ ESP_Brookesia เพื่อแสดงอินเทอร์เฟซแบบ Android

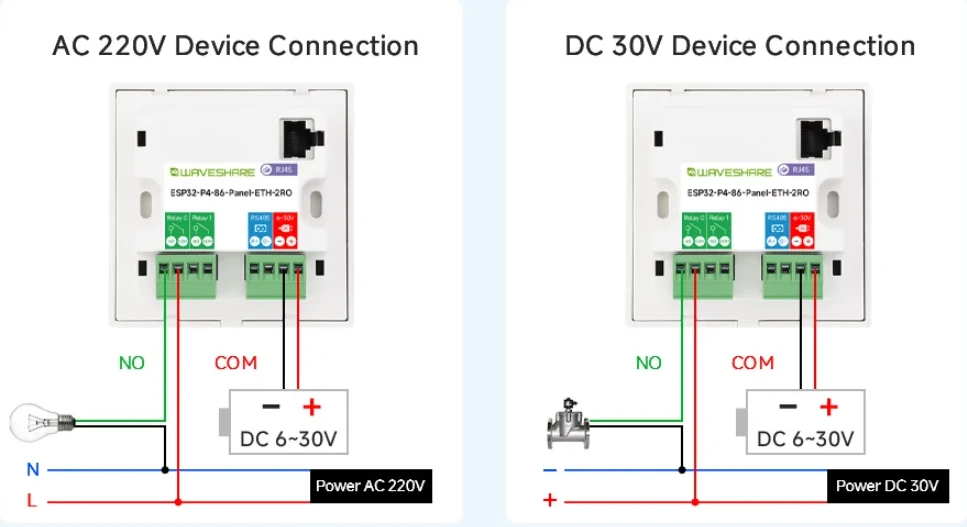

การดีไซน์ของรุ่น ESP32-P4-86-Panel-ETH-2RO จะมีความคล้ายกับ Luckfox-Pico-86-Panel ซึ่งใช้บอร์ดล่างแบบเดียวกัน แต่เปลี่ยนเป็นบอร์ดหลักที่ใช้ Rockchip RV1106 ซึ่งรันระบบปฏิบัติการ Linux แทน โดยทั้งสองรุ่นออกแบบมาสำหรับสภาพแวดล้อมที่ใช้ไฟ DC แทนที่จะเป็นไฟบ้าน 110/230V AC (ในกรณีที่ใช้ไฟ AC อาจต้องมีตัวแปลง AC เป็น DC เพิ่มเติม)

Waveshare จำหน่ายรุ่น ESP32-P4-WIFI6-Touch-LCD-4B ในราคา $49.99 (~1,600฿) บน AliExpress และรุ่น ESP32-P4-86-Panel-ETH-2RO ราคา $63.99 (~2,000฿) บนหน้าเดียวกัน โดยทั้งสองรุ่นยังมีจำหน่ายในร้านค้า Waveshare shop ในราคา $39.99 (~1,300฿) และ $49.99 (~1,600฿) ตามลำดับ

แปลจากบทความภาษาอังกฤษ : ESP32-P4 Smart 86 Box features 4-inch square touch display for Smart Home and IIoT applications
