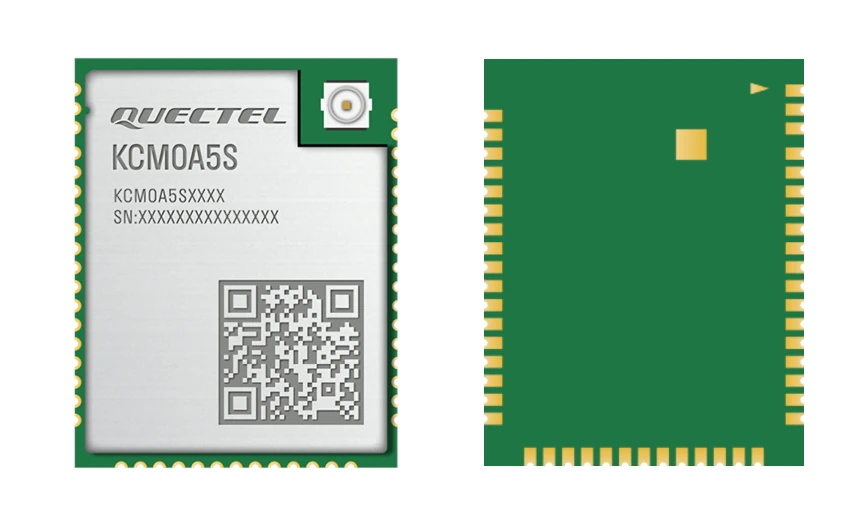

Quectel KCM0A5S เป็นโมดูล Wi-SUN FAN ที่ใช้ชิป Silicon Labs EFR32FG25 ซึ่งเป็นไมโครคอนโทรลเลอร์ไร้สายแบบ Sub-GHz พร้อมแกนประมวลผล Arm Cortex-M33 ออกแบบมาสำหรับการใช้งาน เช่น ไฟถนน, เกษตรแม่นยำ (Precision Agriculture), IoT เชิงอุตสาหกรรม, มิเตอร์อัจฉริยะ และเมืองอัจฉริยะ (Smart Cities)
Wi-SUN (มาตรฐาน IEEE 802.15.4g) เป็นเทคโนโลยีเครือข่าย LPWAN (Low Power Wide Area Network) ที่ใช้การเชื่อมต่อแบบ mesh network ด้วย IPv6 สำหรับการใช้งาน IoT ขนาดใหญ่ในเมืองอัจฉริยะและเกษตรกรรมอัจฉริยะ โดยโมดูล KCM0A5S นี้รองรับโปรโตคอล Wi-SUN Field Area Network (FAN) เวอร์ชัน 1.1 และสามารถทำงานได้ในช่วงความถี่ 470–928MHz โมดูลนี้สามารถทำหน้าที่เป็นโหนดแบบ leaf (ปลายทาง), เราเตอร์ หรือ border router (เราเตอร์ที่เชื่อมต่อกับเครือข่ายภายนอก) เมื่อใช้งานร่วมกับโฮสต์ที่ใช้ระบบ Linux ในโหมด RCP (Radio Co-Processor)
สเปคของ Quectel KCM0A5S :
- Wireless SoC – Silicon Labs EFR32FG25
- CPU core – Arm Cortex-M33 core @ 97.5 MHz พร้อมชุดคำสั่ง DSP และหน่วยประมวลผลทศนิยมลอยตัว (FPU) สำหรับการประมวลผลสัญญาณ
- หน่วยความจำ – 256 KB RAM data memory
- ที่เก็บข้อมูล – About 2MB flash program memory
- คลื่นวิทยุ – ทำงานในย่านความถี่ Sub-GHz
- โปรโตคอล – รองรับ Wi-SUN FAN เวอร์ชัน 1.1
- ย่านความถี่ – 470–928 MHz (สามารถกำหนดค่าได้)
- โหมดมอดูเลชัน (Modulation) – Wi-SUN FSK, Wi-SUN MR OFDM MCS 0-6 (Option1/2/3/4), 802.15.4 SUN MR O-QPSK
- โหมดการเข้ารหัส (Encryption) – AES-128, AES-192, AES-256, ECC, SHA-1, SHA-2/256
- กำลังส่ง (Transmit Power) – สูงสุด 30 dBm หรือ 16 dBm (เลือกได้ ขึ้นอยู่กับข้อกำหนดในแต่ละประเทศ); 30 dBm ใช้ได้ในบางภูมิภาค เช่น อเมริกาเหนือ ละตินอเมริกา และบางประเทศในเอเชียแปซิฟิก
- ความไวในการรับสัญญาณ (Rx Sensitivity) – สูงสุด -111 dBm สำหรับ FSK #1b 50kbps_mi1 และ OFDM MCS4 Option4
- แบนด์วิดท์ – สูงสุด 2.4 Mbps เมื่อใช้มอดูเลชันแบบ OFDM
- สายอากาศ – 1st generation RF coaxial connector, pin antenna (optional)
- อินเทอร์เฟซผ่านขา catellated holes และ pad – EUSART, SPI, SWD, I2C, 23x GPIO
- แรงดันไฟเลี้ยง (VBAT) – 3.45 ถึง 5.5 โวลต์ (โดยทั่วไป 5V)
- ขนาด – 28.0 x 22.0 x 3.15 มม.
- น้ำหนัก – ประมาณ 2.8 กรัม
- ช่วงอุณหภูมิ
- ขณะใช้งาน: -40 °C ถึง +85 °C
- ขณะไม่ได้ใช้งาน: -45 °C ถึง +95 °C
- Cการรับรอง (อยู่ระหว่างดำเนินการ) – CE, FCC, IC, SRRC, Anatel, RCM, Wi-SUN FAN 1.1
บริษัทได้เน้นย้ำถึงความสามารถของ Wi-SUN by noting the implementation of a control management system โดยยกตัวอย่างการนำไปใช้งานในระบบควบคุมการจัดการ สำหรับไฟถนน ระบบสาธารณูปโภค และการจอดรถในกรุงลอนดอน ซึ่งมีการติดตั้งอุปกรณ์ Wi-SUN จำนวน 15,000 ชุด และWi-SUN border router จำนวน 12 ตัว เพื่อรองรับการจัดการแบบเรียลไทม์จากระยะไกล และสามารถขยายระบบให้รองรับอุปกรณ์เพิ่มเติมได้อีกในอนาคต

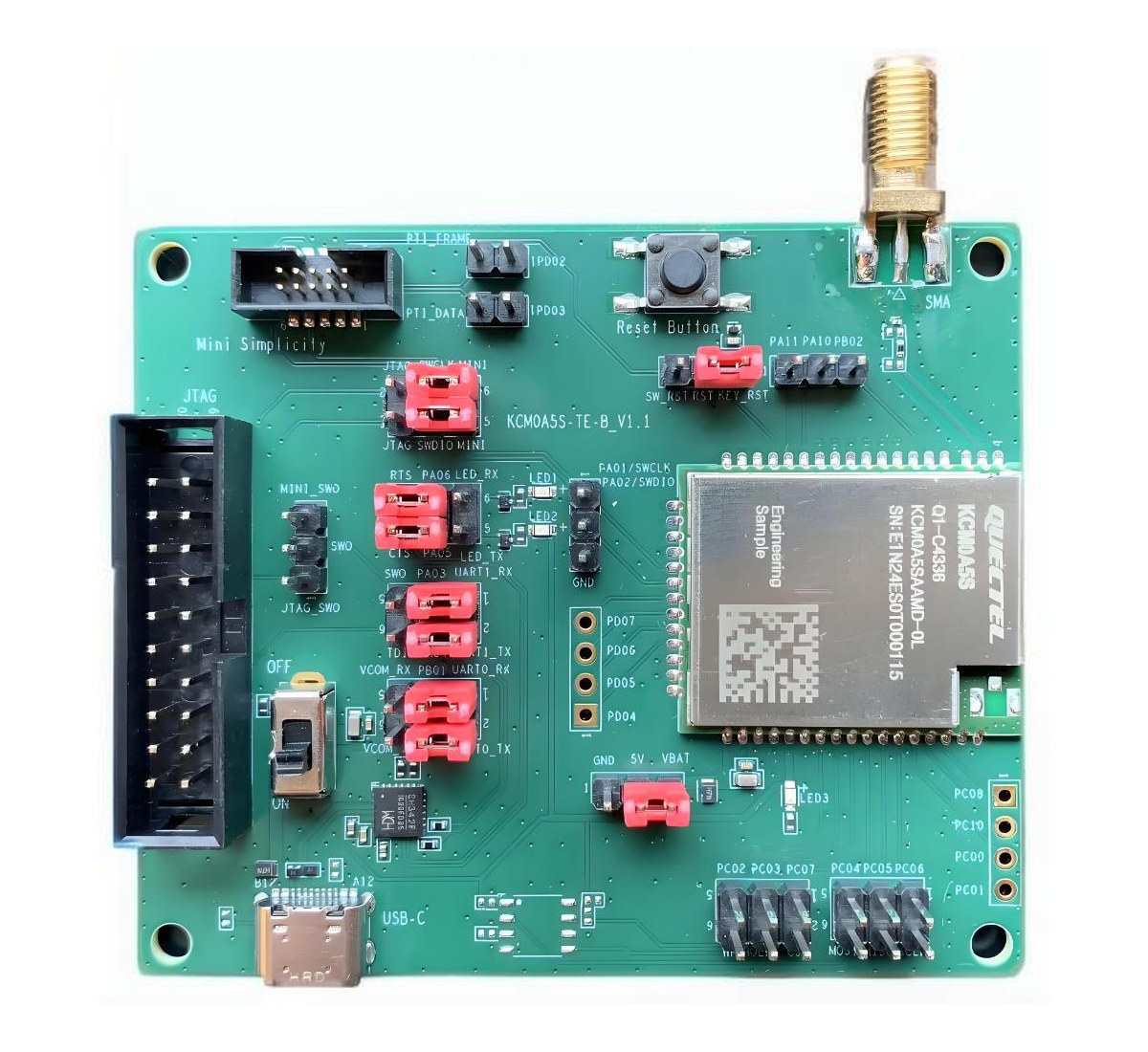

ชุดพัฒนา Quectel KCM0A5S TE-B EVB สามารถใช้ในการทดลองใช้งานประเมินประสิทธิภาพของโมดูล KCM0A5S ได้ โดยเชื่อมต่อบอร์ดผ่าน USB เข้ากับโฮสต์ที่รัน QCOM utility ได้โดยตรง บอร์ดนี้ยังมีปุ่มรีเซ็ต, jumper สำหรับการตั้งค่า, และขั้วต่อ Mini Simplicity และ JTAG สำหรับการดีบักและเขียนเฟิร์มแวร์ แต่เอกสารคู่มือสำหรับการควบคุมบอร์ดและการแฟลชเฟิร์มแวร์ยังไม่เปิดเผยต่อสาธารณะ ผู้ที่สนใจจะต้องติดต่อบริษัทโดยตรงเพื่อขอไฟล์ Quectel_QCOM_User_Guide and Quectel_KCM0A5S_Test_Guide files.
Quectel ไม่ได้เปิดเผยราคาสำหรับโมดูลและชุด EVB ต่อสาธารณะ โดยสามารถดูข้อมูลเพิ่มเติม เช่น datasheet และคู่มือผู้ใช้เบื้องต้น (หลังจากลงทะเบียนด้วยอีเมล) ได้จากผลิตภัณฑ์ของโมดูล และ Evaluation board
แปลจากบทความภาษาอังกฤษ : Quectel KCM0A5S Wi-SUN FAN module targets large IoT deployments for Smart Cities and Smart Agriculture
