รีวิวเครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra CNC Router 500W - Part 1 : เปิดกล่อง ประกอบเครื่องและทดสอบเบื้องต้น

LUNYEE 3018 Pro Ultra เป็นเครื่อง CNC ตั้งโต๊ะรุ่นล่าสุดที่ออกแบบมาเพื่อยกระดับจากรุ่น 3018 Pro Max ทั้งในด้านความแข็งแรง ความแม่นยำ และการรองรับวัสดุหลากหลายมากขึ้น จุดเด่นอยู่ที่มอเตอร์สปินเดิล 500 วัตต์ ความเร็วสูงสุด 5000 มม./นาที โครงสร้างอลูมิเนียมอัลลอยแบบเต็มตัว และรางเลื่อนแกน X แบบ HGH15 linear guide ที่ช่วยให้สามารถกัดวัสดุแข็งอย่างอะลูมิเนียม ทองแดง และทองเหลืองได้อย่างมั่นใจ พร้อมระบบขับเคลื่อนด้วย Lead Screw ทั้ง 3 แกนที่ช่วยให้การเคลื่อนที่ราบรื่นและแม่นยำถึง ±0.1 มม. ตัวเครื่องประกอบล่วงหน้ามาเกือบสมบูรณ์ ใช้เวลาติดตั้งไม่นาน และมาพร้อมฟีเจอร์ด้านความปลอดภัยครบถ้วน เช่น สวิตช์หยุดฉุกเฉินและลิมิตสวิตช์ทุกแกน รองรับการใช้งานร่วมกับซอฟต์แวร์ยอดนิยมที่ใช้ GRBL firmware เช่น Fusion360, Easel, Candle, UGS, LaserGRBL, LightBurn สามารถใช้กับงานกัดไม้ อะคริลิก คาร์บอนไฟเบอร์ ไปจนถึงการอัปเกรดเป็นเลเซอร์คัทในภายหลัง เครื่องรุ่นนี้เหมาะสำหรับทั้งมือใหม่และผู้ใช้ระดับกึ่งมืออาชีพที่ต้องการเครื่องกัดขนาดกะทัดรัดแต่ทรงประสิทธิภาพในราคาจับต้องได้

บริษัท LUNYEE ได้ส่งเครื่อง CNC รุ่น 3018 Pro Ultra มาให้เราได้รีวิวโดยเราจะแบ่งเป็น 2 Part โดยในบทความนี้ Part 1 เราจะทำการดูสเปค, เปิดกล่อง, ประกอบเครื่อง และทำการทดสอบเบื้องต้น ส่วนใน Part 2 ในบทความต่อไปเราจะทำการทดสอบการใช้งานกับโปรแกรม LaserGRBL

สเปคของ LUNYEE 3018 Pro Ultra CNC Router 500W

บอร์ดควบคุม – คอนโทรลเลอร์แบบ 4 แกน ที่รองรับ GRBL 1.1f ที่ใช้ไมโครคอนโทรลเลอร์ GigaDevice GD32F303CCT6 ซึ่งใช้แกนประมวลผล Arm Cortex-M4 ความเร็ว 120MHz พร้อม Flash 256KB และหน่วยความจำ SRAM ขนาด 48KB.
พื้นที่ทำงาน – 300 x 180 x 80 มม.
ขนาดโดยรวมของเครื่อง – 422 x 414 x 350 มม.
บอร์ดควบคุมที่รองรับ – ควบคุมได้สูงสุด 4 แกน, ใช้ GRBL เวอร์ชัน 1.1f
ความเร็วสูงสุด – 5000 มม./นาที
ซอฟต์แวร์ควบคุมที่รองรับ – ใช้ซอฟต์แวร์ที่รองรับ GRBL เช่น Fusion360, Easel, Candle, UGS, LaserGRBL, LightBurn
วัสดุตัวเครื่อง – อะลูมิเนียมอัลลอย และเหล็กกล้าคาร์บอน
ความแม่นยำ – ±0.1 มม.
ระบบการเคลื่อนที่
- รางนำเชิงเส้น (Linear Guides) – แกน X-HG15
- แกนเชิงแสง (Optical Axis) – แกน Y และ Z
- สกรูลีด (Lead Screw) – แกน X, Y, Z
มอเตอร์สปินเดิล – มอเตอร์สปินเดิลขนาด 500W
มอเตอร์สเต็ป ใช้มอเตอร์สเต็ป NEMA 17
ความปลอดภัย มีสวิตช์ลิมิต XYZ และสวิตช์หยุดฉุกเฉิน
แหล่งจ่ายไฟ – AC 110/220V (ใช้แบบ Switching Power)
น้ำหนักสุทธิ – 14 กก.

แกะเครื่อง LUNYEE 3018 Pro Ultra CNC Router 500W

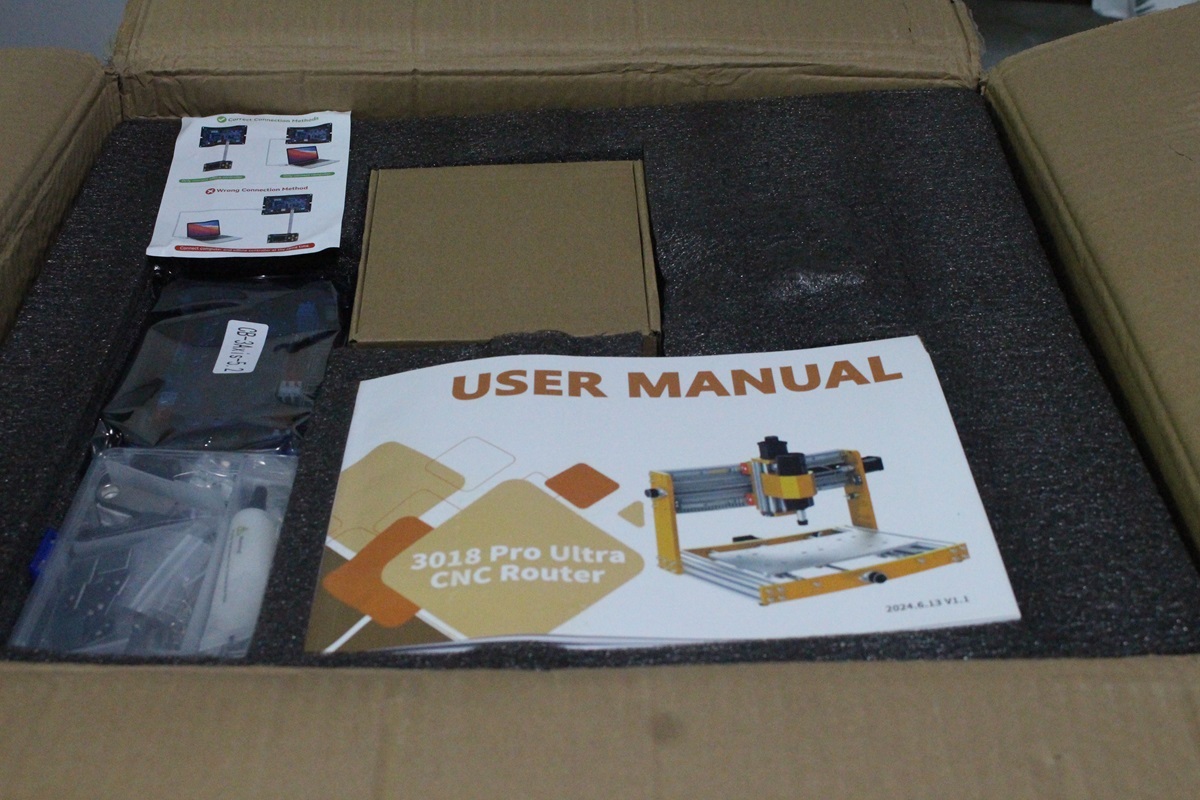

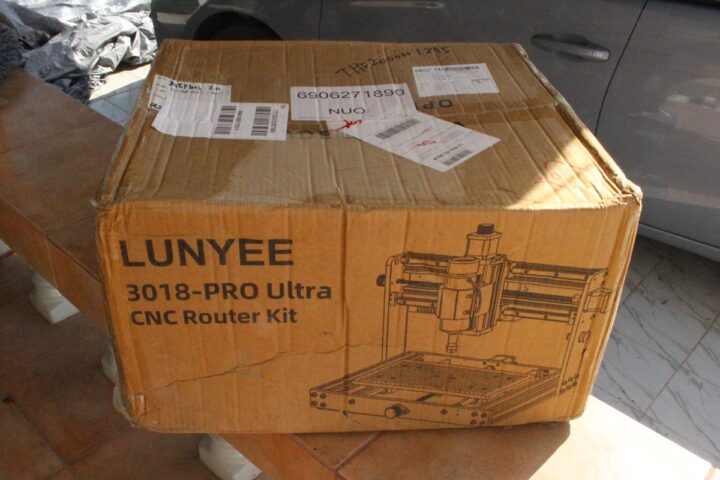

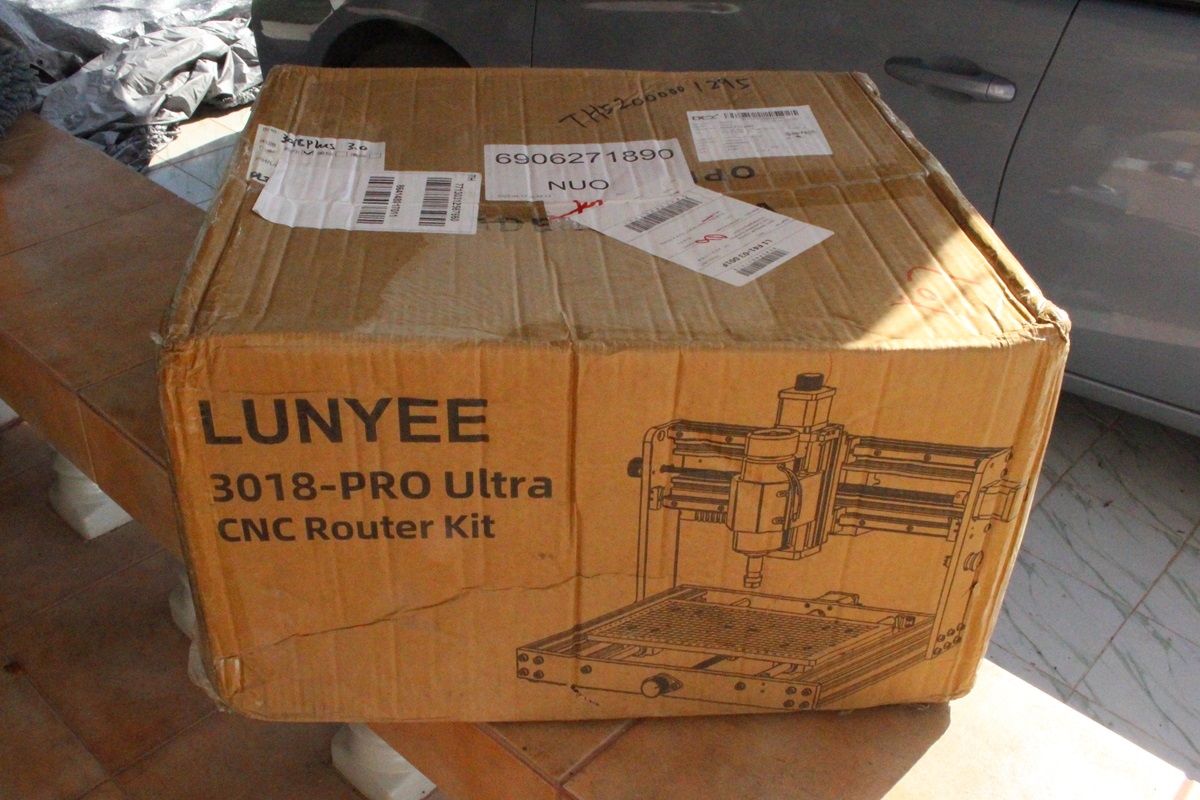

เราได้รับ LUNYEE 3018 Pro Ultra CNC Router Kit กล่องอาจจะยับเยินนิดหน่อยเพราะเดินทางมากว่าจะถึงมือเราใช้เวลาในการขนส่งประมาณ 50 วัน

ด้านในมีการป้องกันมาอย่างดี

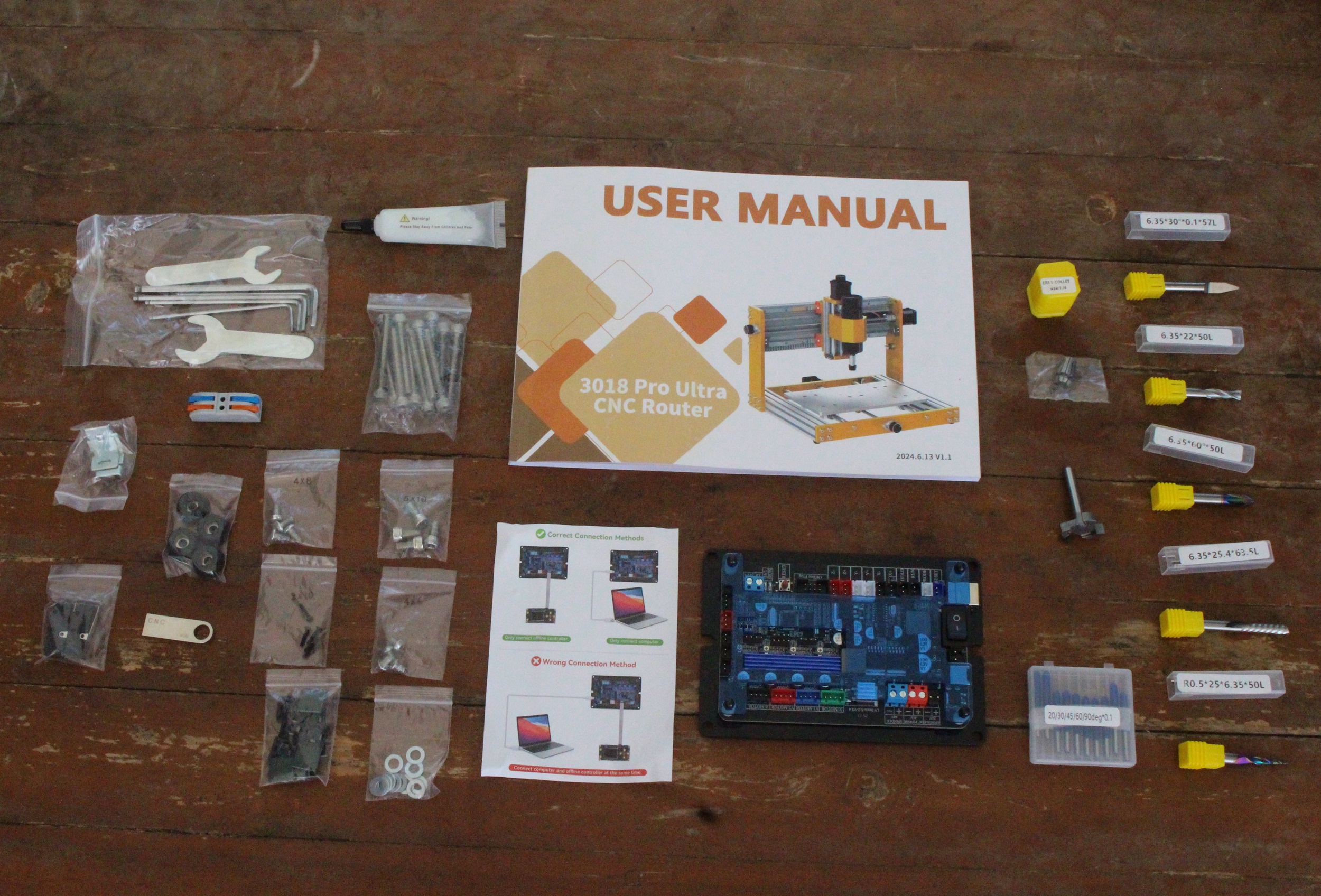

เรามาดูอย่างละเอียดว่ามีอะไรกันบ้าง ในกล่องพลาสติ๊กใส (ภาพด้านล่างฝั่งซ้าย) จะเป็นวัสดุที่ประกอบด้วย ประแจ, น้ำมันหล่อลื่น (lube), แคลมป์ยึดสปินเดิล (Terminal), ขายึดเพาเวอร์ซัพพลาย จำนวน 2 ชิ้น, สกรูขนาดต่าง ๆ, แหวนรอง, ลิมิตสวิตช์ จำนวน 2 ชิ้น, แคลมป์รัดสายไฟ, ยางรองขาเครื่องและไดรเวอร์ USB

คู่มือผู้ใช้, บอร์ดควบคุมพร้อมที่มาพร้อมคำแนะนำการเชื่อมต่อบอร์ดที่ถูกต้อง และในกล่องสีน้ำตาลเล็ก ๆ จะเป็นชุดดอกเจาะ Shank CNC Router Bit Essential Kit 1/4นิ้ว ที่เป็นอุปกรณ์เสริมซึ่งบริษัทได้เพิ่มมาให้

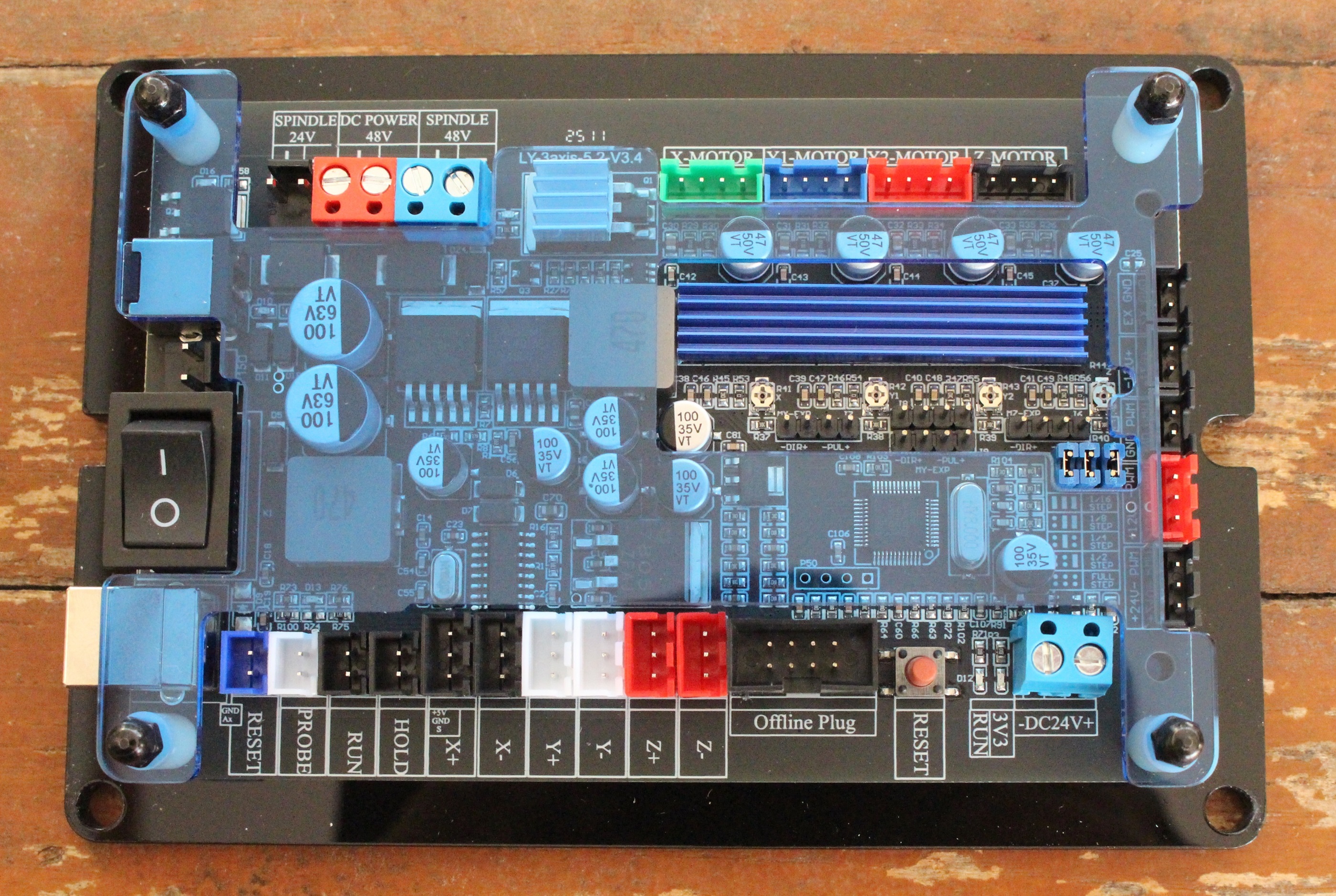

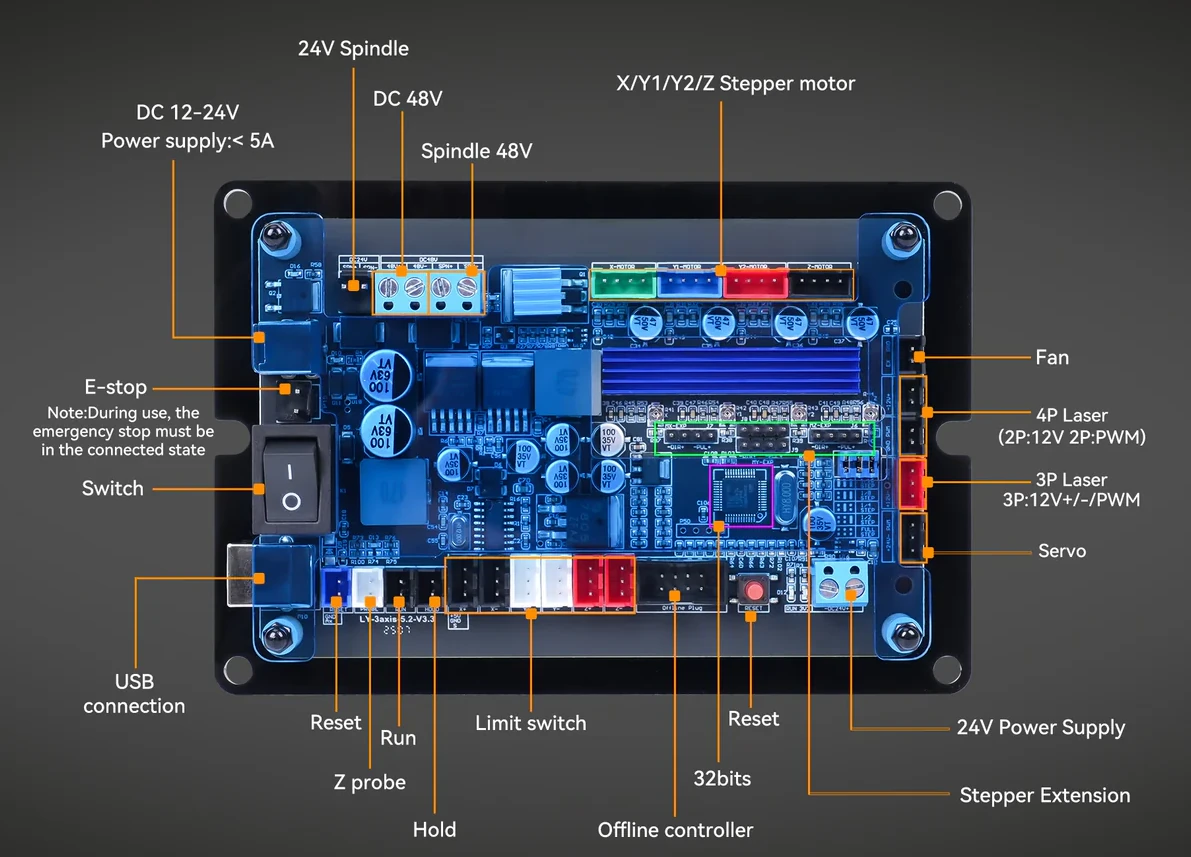

เรามาดูบอร์ดควบคุมบอร์ดควบคุม เป็นคอนโทรลเลอร์แบบ 4 แกน ที่รองรับ GRBL 1.1f พัฒนาบนไมโครคอนโทรลเลอร์ GigaDevice GD32F303CCT6 ซึ่งใช้แกนประมวลผล Arm Cortex-M4 ความเร็ว 120MHz มาพร้อมแฟลช 256KB และหน่วยความจำ SRAM ขนาด 48KB มาพร้อมกับสวิตซ์ปิด/เปิด, พอร์ตเชื่อมต่อต่างๆ รวมถึงปุ่มรีเซ็ต

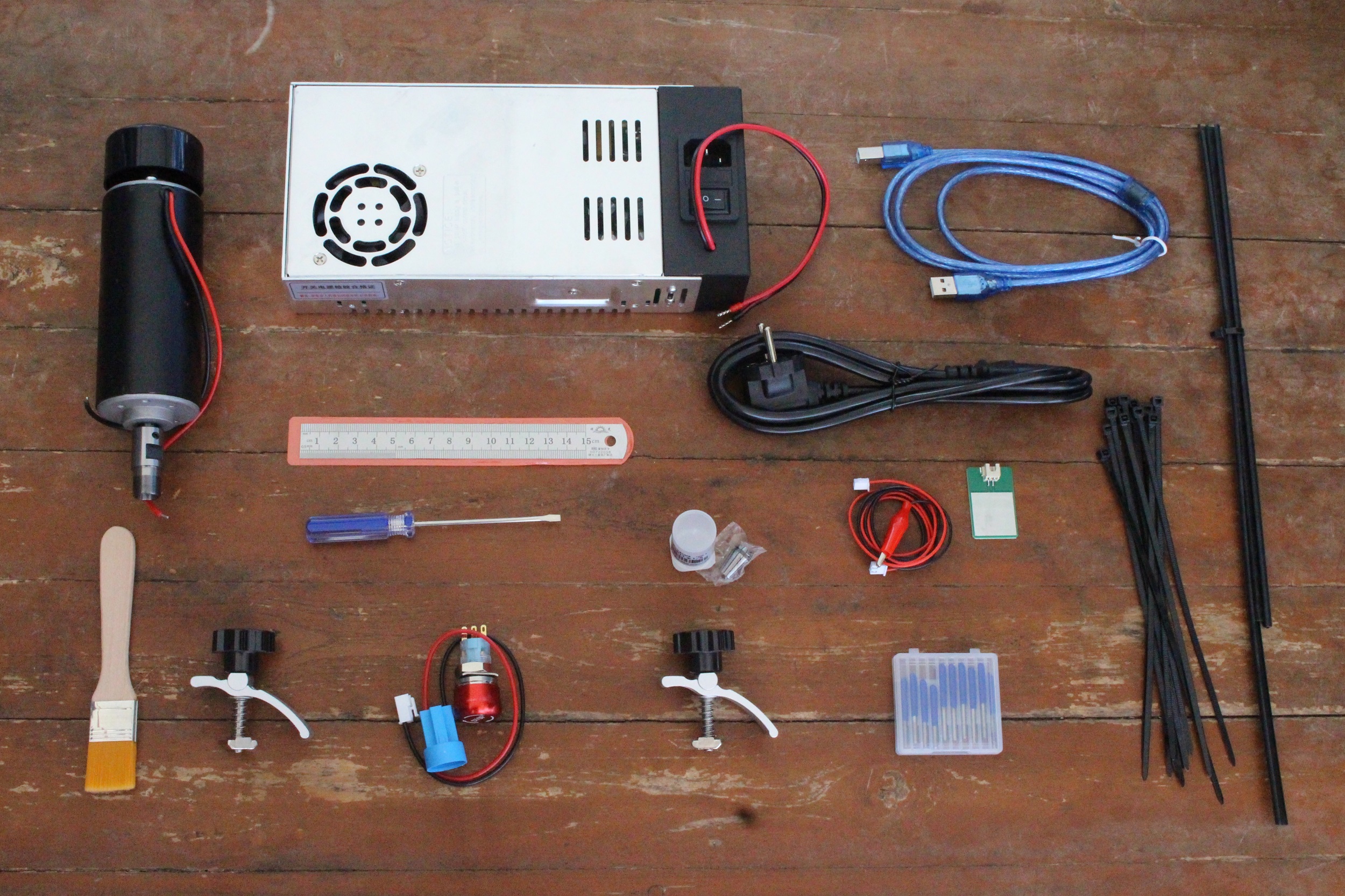

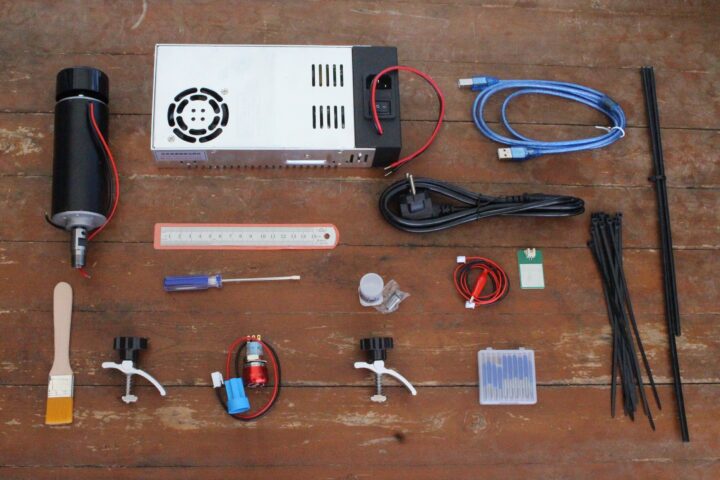

ชั้นที่ 2 เราจะพบกับมอเตอร์สปินเดิล (Spindle Motor), พาวเวอร์ซัพพลาย, สายไฟ, สาย USB สำหรับเชื่อมต่อข้อมูล, ไม้บรรทัดเหล็ก, ไขควงปากแบน, หัวจับดอกกัด (Collet) ER11, เครื่องตั้งค่าระดับดอกกัด (Tool setting instrument), แปรงปัดฝุ่น, แผ่นจับชิ้นงาน (Platen) จำนวน 2 ชิ้น, สวิตช์หยุดฉุกเฉิน, ดอกกัด (Router bit*) ER16, เคเบิลไทร์ 15 เส้น และรางจัดระเบียบสายไฟ 2 เส้น

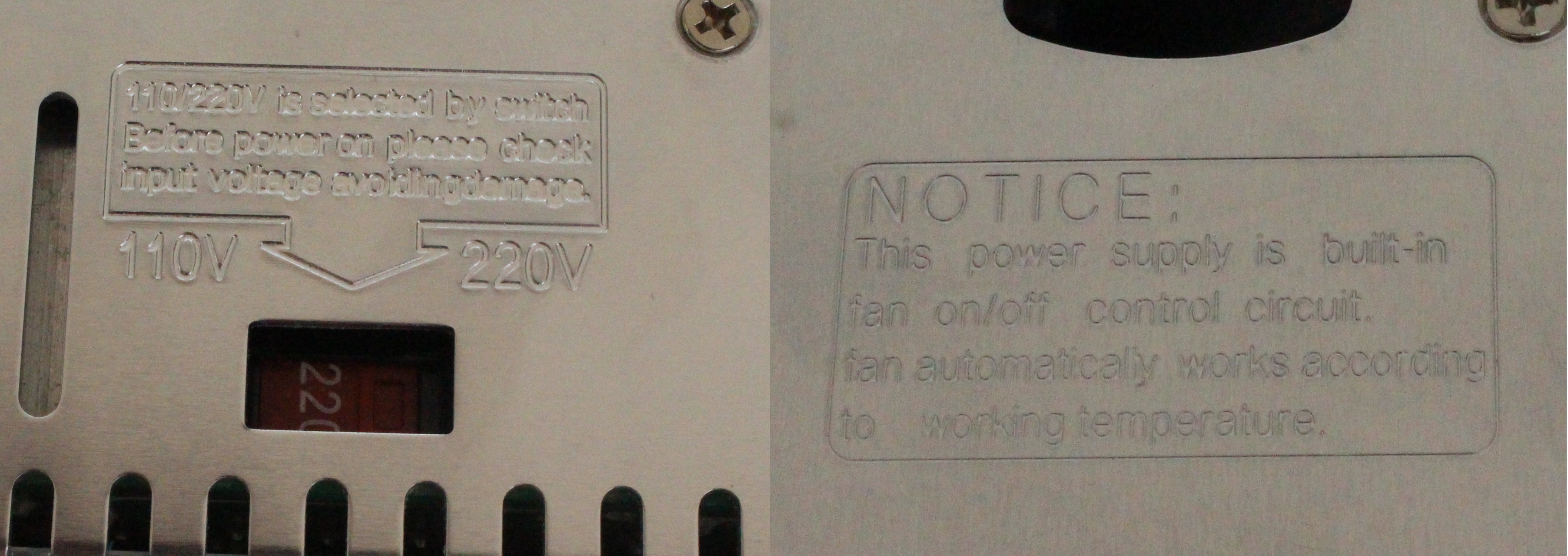

พาวเวอร์ซัพพลายที่ด้านข้างระบุว่า 110/220V is selected by switch Before power on please check input voltage avoiding damage (แรงดันไฟฟ้า 110/220V สามารถเลือกได้ด้วยสวิตช์ ก่อนเปิดเครื่อง กรุณาตรวจสอบ แรงดันไฟฟ้าขาเข้าเพื่อหลีกเลี่ยงความเสียหาย) และมีโน๊ตที่ด้านบนระบุว่า NOTICE:
This power supply is built-in fan on/off control circuit. fan automatically works according to working temperature (แหล่งจ่ายไฟนี้มีวงจรควบคุมการเปิด/ปิดพัดลมในตัว พัดลมจะทำงานโดยอัตโนมัติตามอุณหภูมิขณะทำงาน)

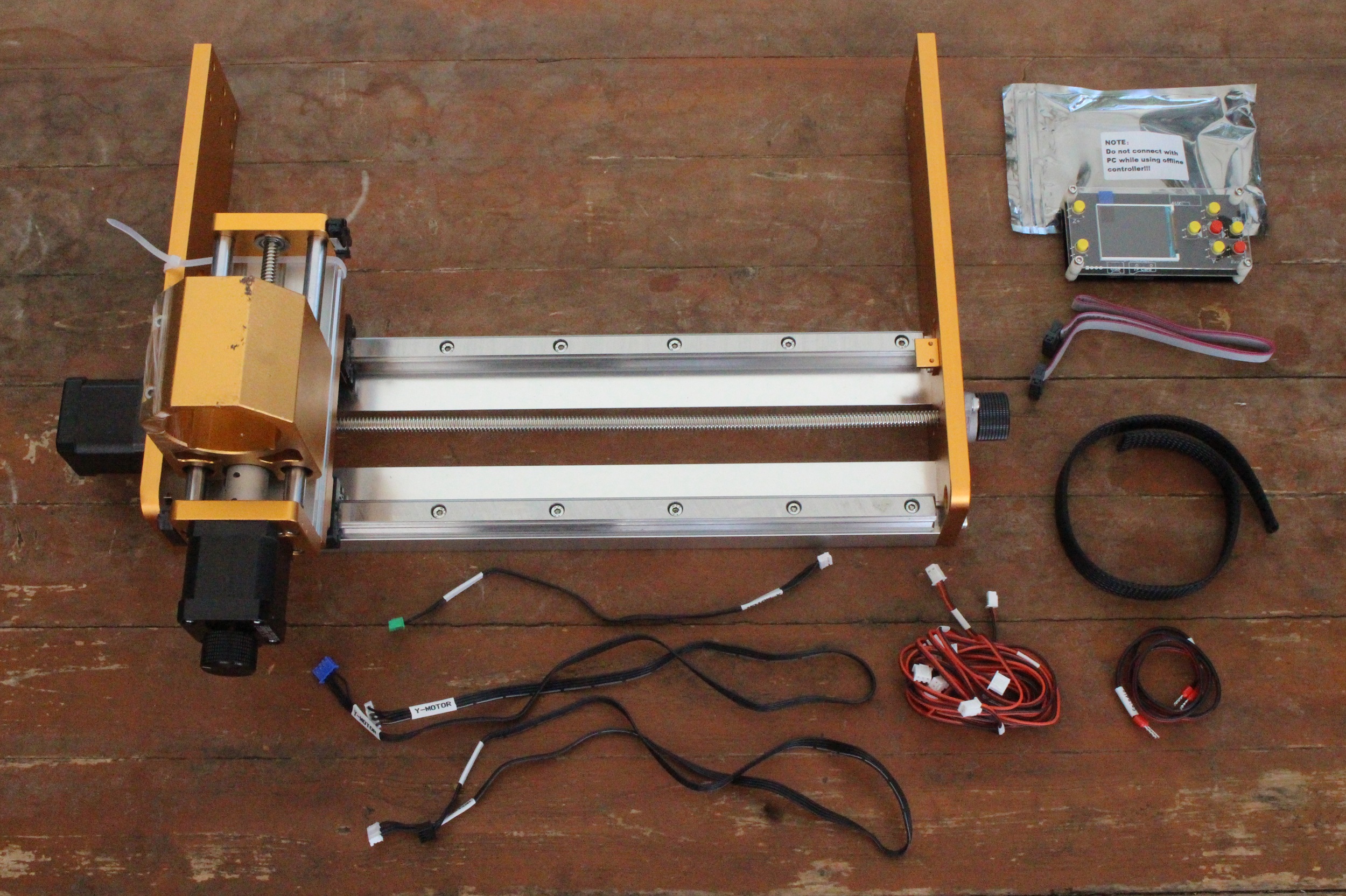

ชั้นที่ 3 จะเป็นโมดูลแกน XZ, คอนโทรลเลอร์แบบออฟไลน์ และสายเคเบิ้ลต่างๆ

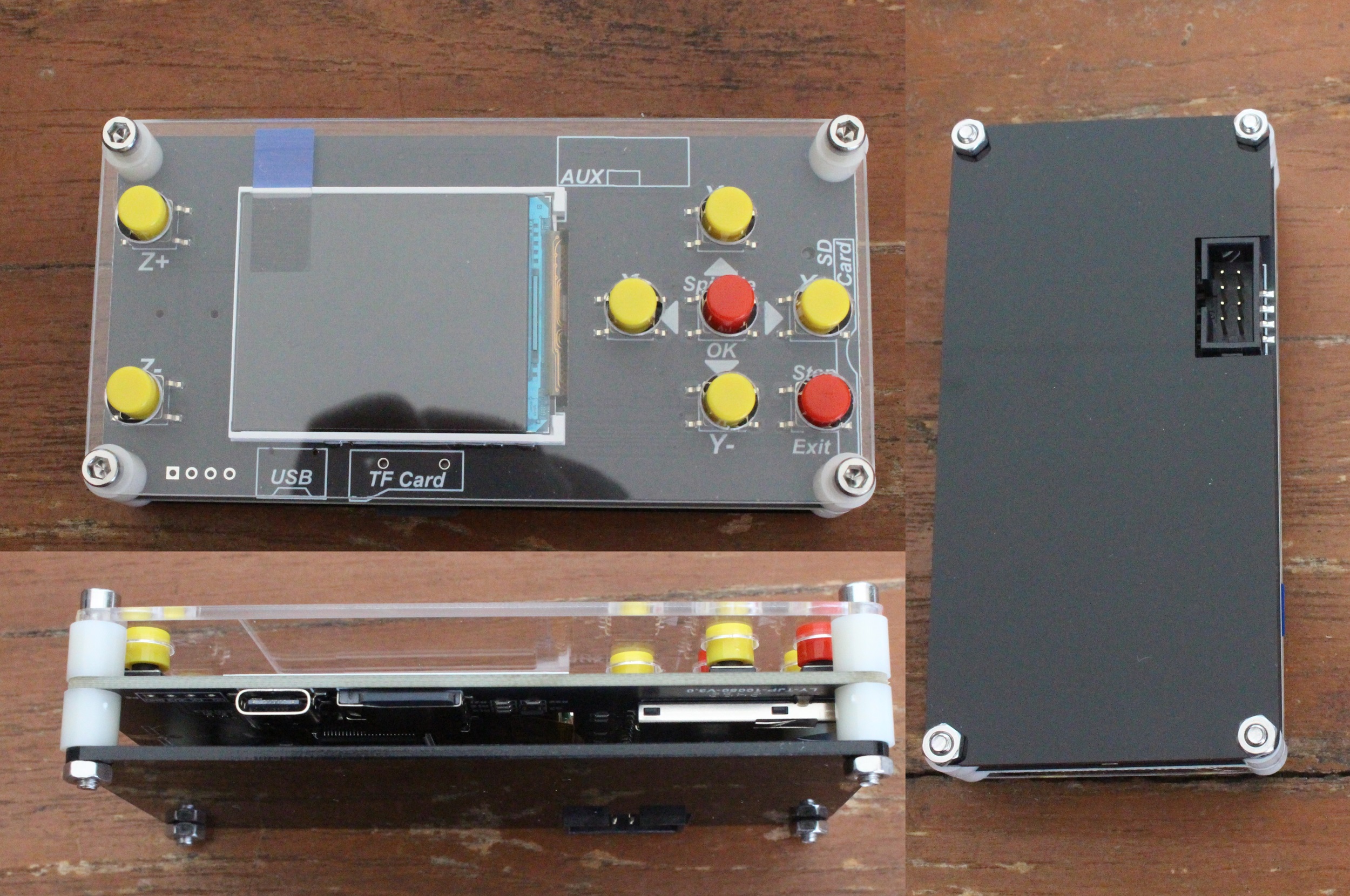

คอนโทรลเลอร์แบบออฟไลน์ พร้อมพอร์ตเชื่อมต่อ USB ช่องเสียบ TF card หรือ microSD card, หน้าจอแสดงผลขนาด 1.8 นิ้ว ให้คุณสามารถดูค่าต่าง ๆ ได้อย่างชัดเจนและควบคุมเครื่องได้โดยไม่ต้องเชื่อมต่อคอมพิวเตอร์

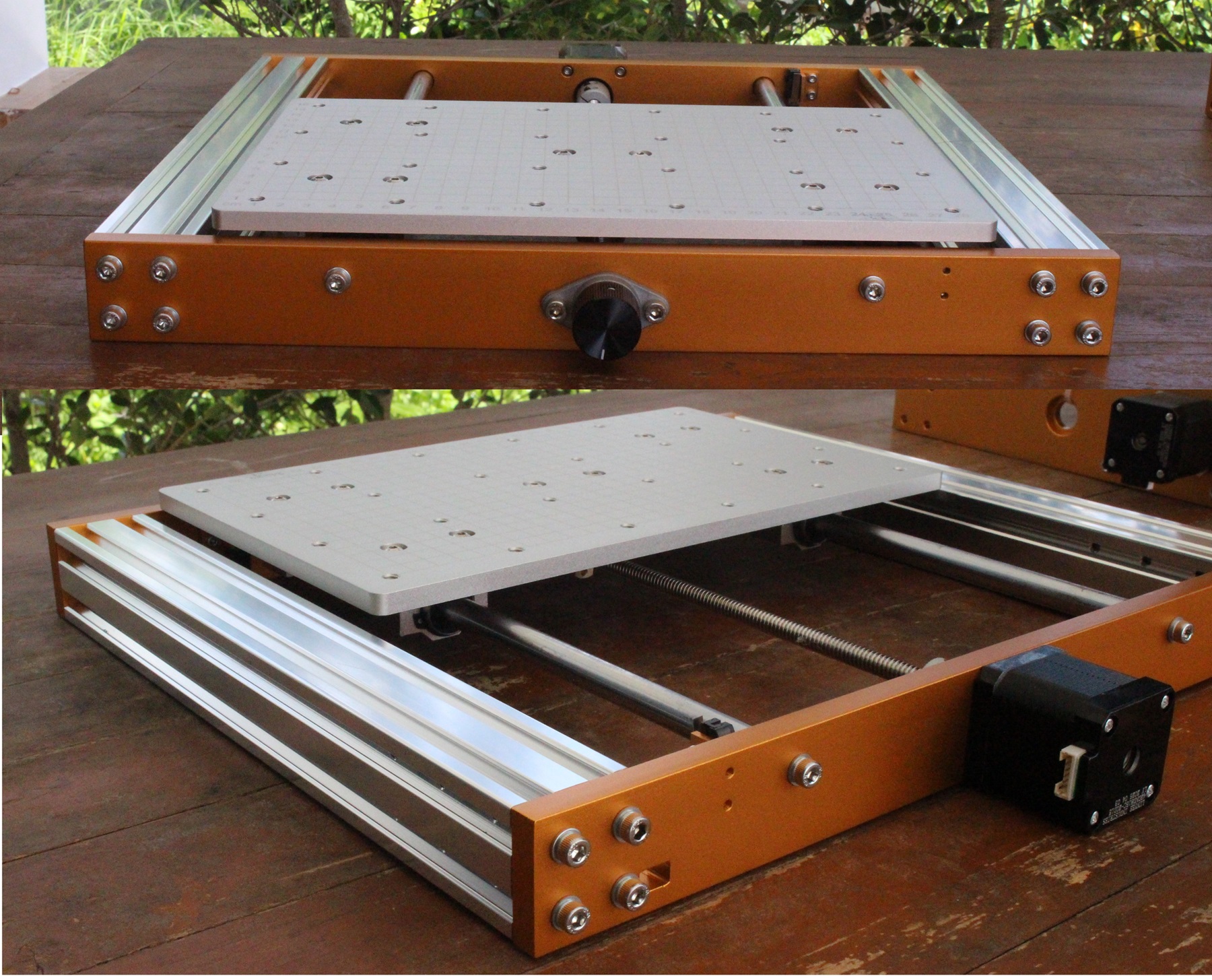

และสุดท้ายชั้นที่ 4 จะเป็น โมดูลแกน Y

การประกอบเครื่อง LUNYEE 3018 Pro Ultra CNC

ตัวเครื่องมีการประกอบล่วงหน้าอย่างมีประสิทธิภาพ ชิ้นส่วนจำนวนมากได้รับการประกอบล่วงหน้าแล้ว เช่น โครงเครื่อง ปุ่มหยุดฉุกเฉิน สวิตช์ลิมิต และระบบจัดการสายไฟ ทำให้เครื่อง CNC แบบตั้งโต๊ะนี้ โดยบริษัทได้กล่าวว่าสามารถเริ่มใช้งานได้ภายในเวลาเพียง 15 – 20 นาที เหมาะอย่างยิ่งสำหรับผู้เริ่มต้น และฉันก็ใช้งานเครื่อง CNC ครั้งแรกเรามาดูว่าจะใช้เวลาเท่าไหร่

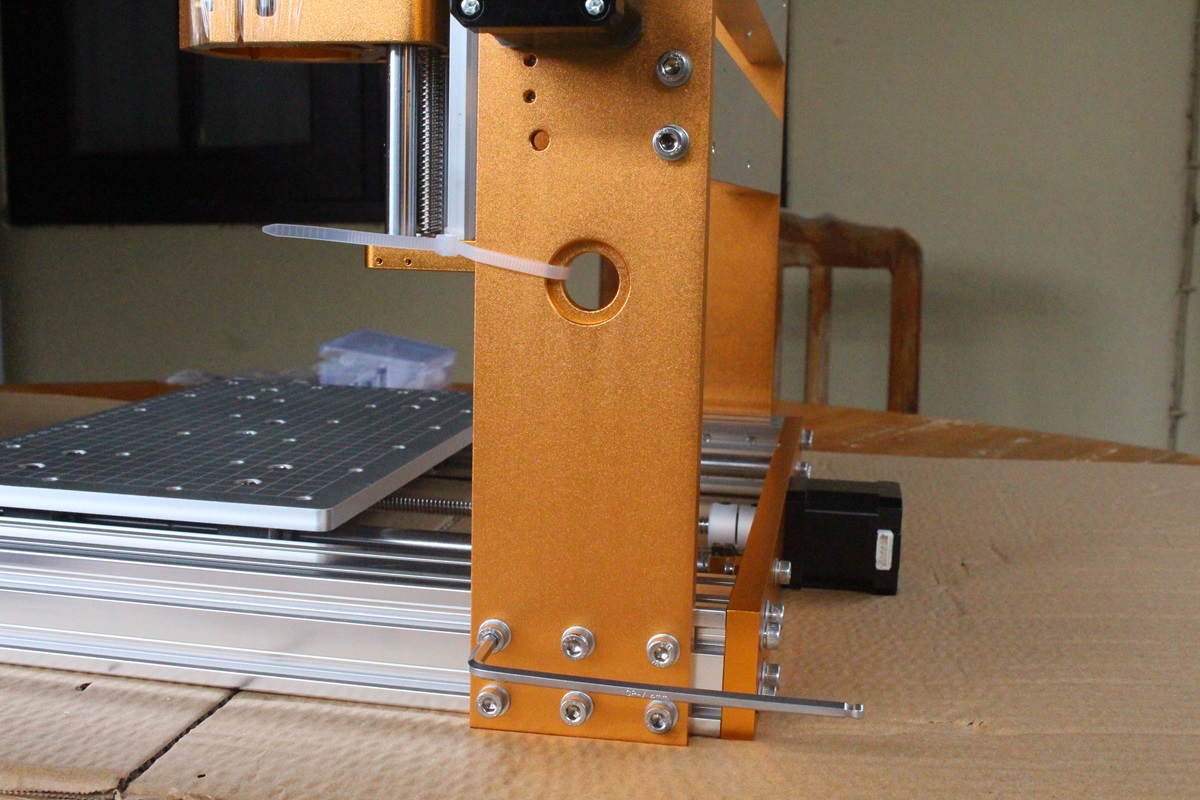

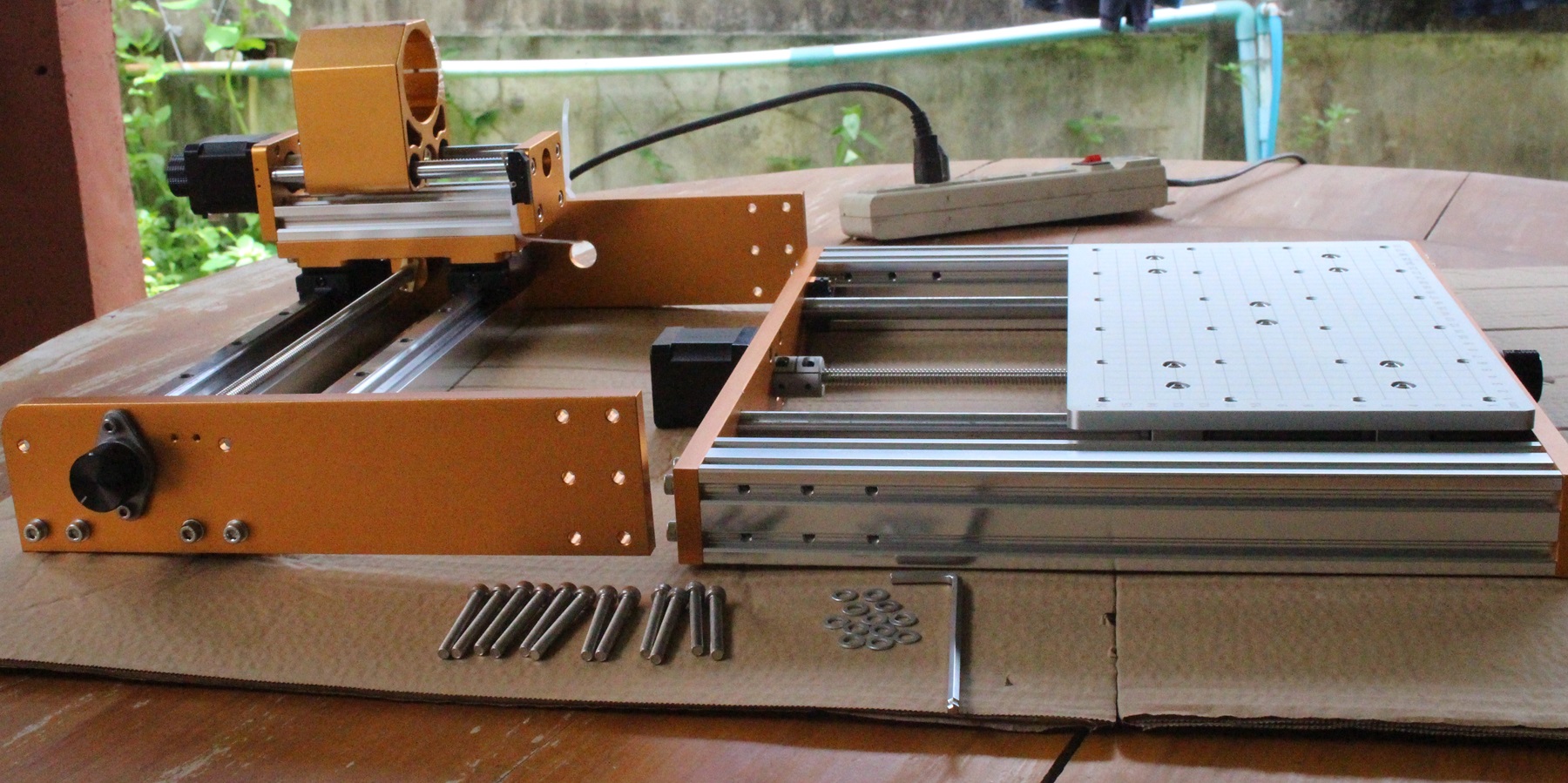

เริ่มจากการประกอบโมดูล X Y Z เข้าด้วยกันซึ่งมาในโครงสร้างที่แข็งแรงโดยใช้สกรู M5-45 และแหวนรองอย่างละ 12 ชิ้น, ประแจเบอร์ 4

เมื่อเราใส่แหวนรองและขันสกรูทั้งสองด้าน ๆ ละ 6 ตัวเรียบร้อยแล้ว

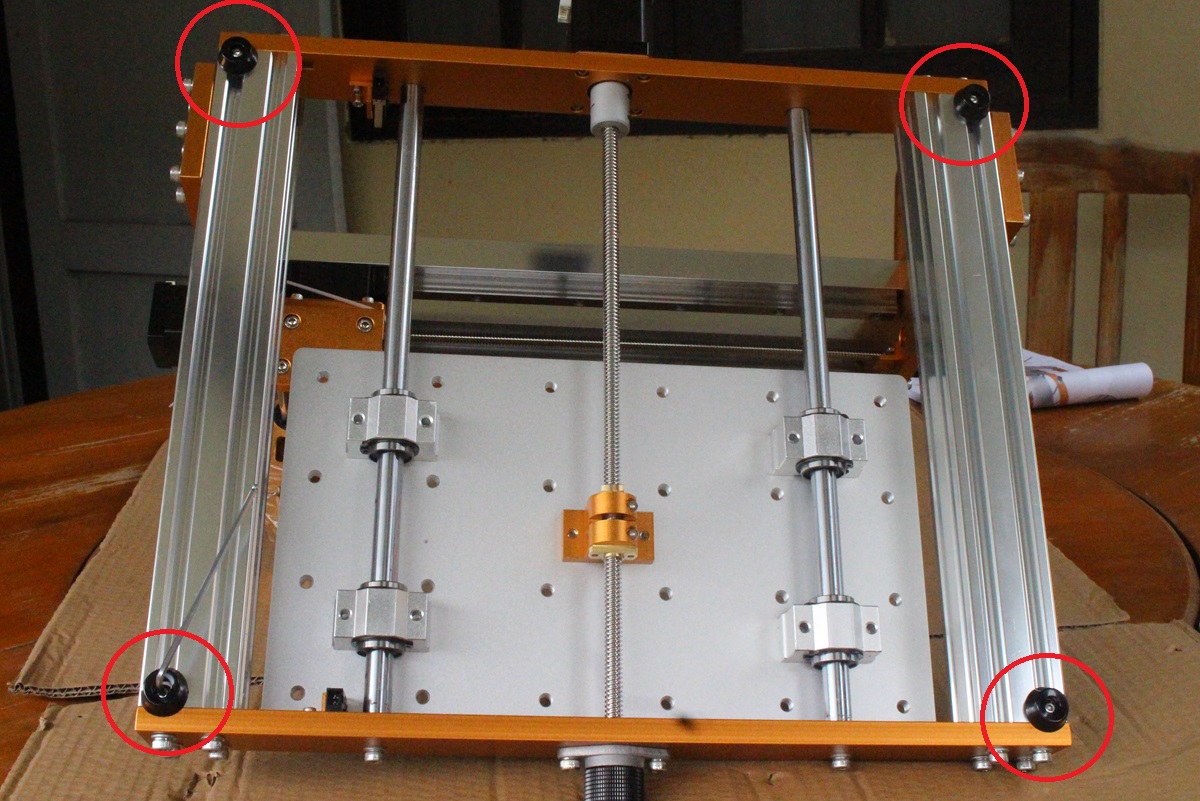

ถัดไปเราจะใส่ยางรองขาเครื่องด้านล่างของแกน Y ซึ่งต้องเตรียมยางรองขาและสกรูหัวกลม M4-8 อย่างละ 4 ชิ้น และประแจเบอร์ 2.5

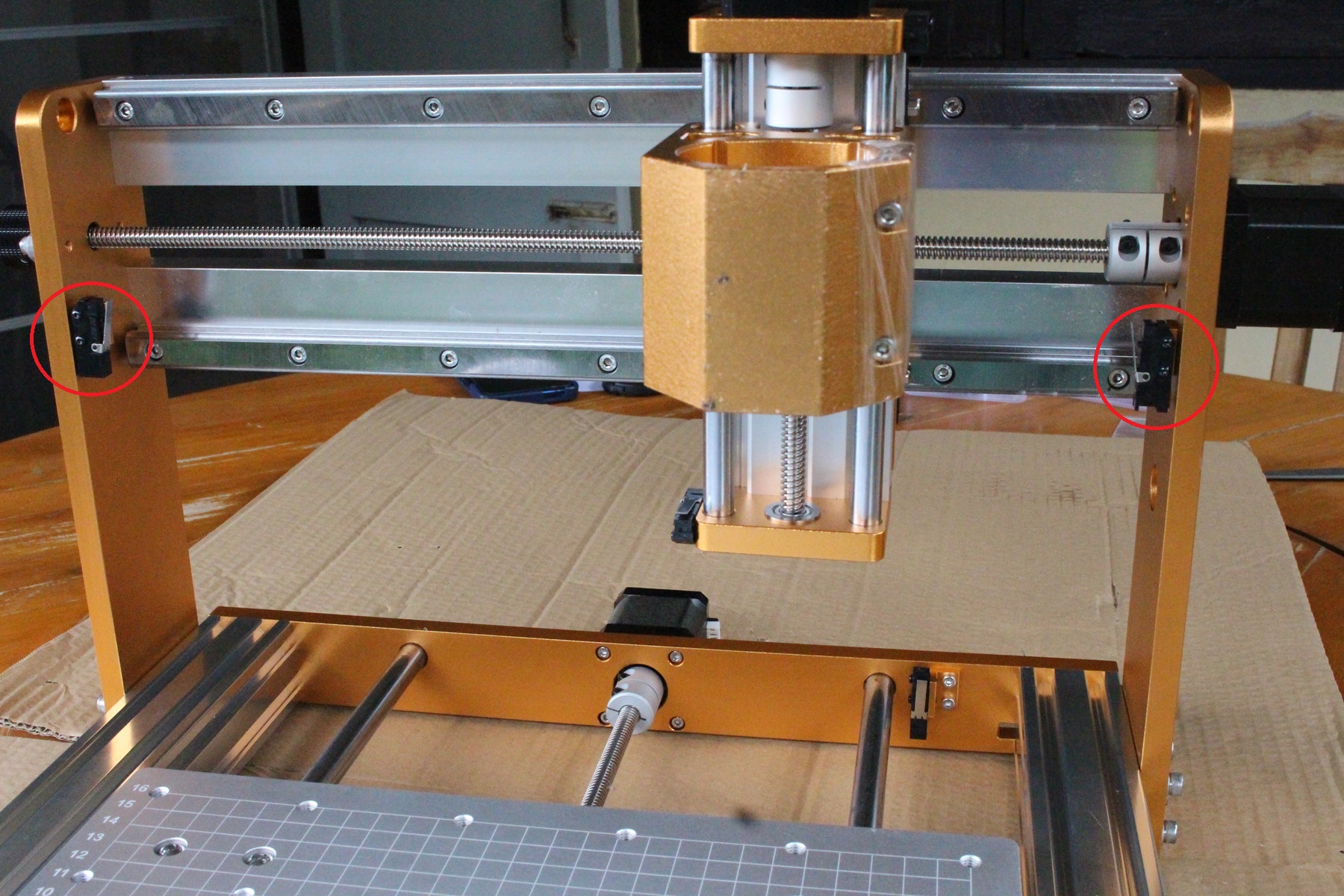

ติดตั้งลิมิตสวิตช์ (Limit Swich) ที่เตรียมมาให้ที่แกน X ทั้ง 2 ด้าน

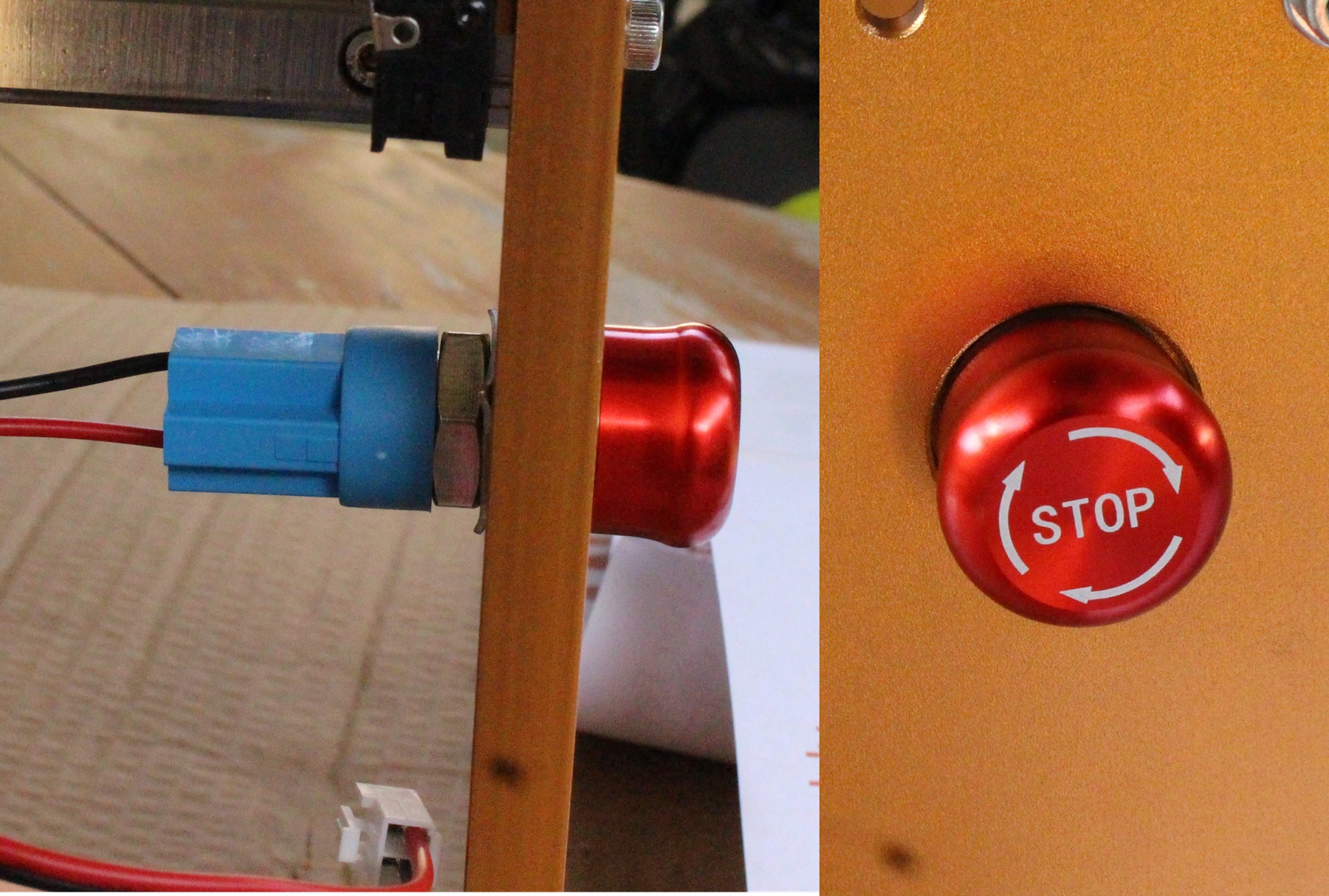

ติดตั้งปุ่ม E-stop

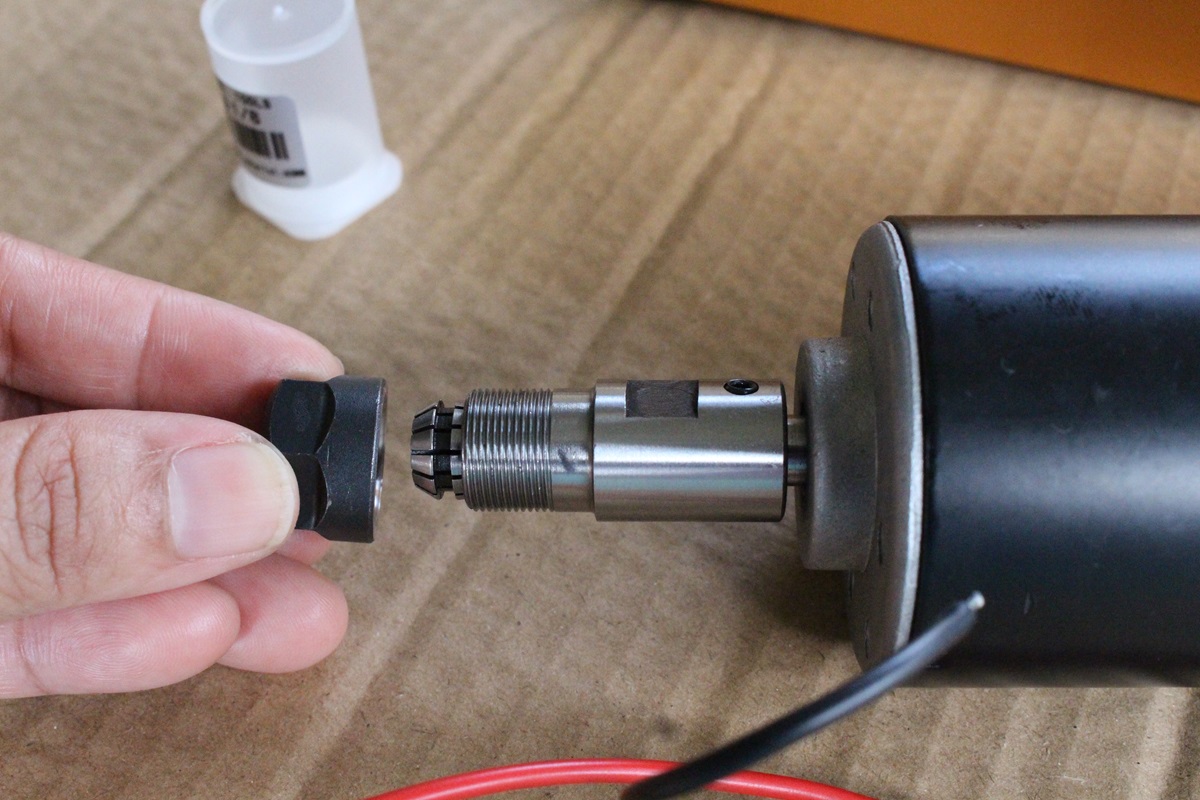

ติดตั้งสปินเดิล (spindle) โดยเริ่มจากประกอบหัวจับดอกกัด (Collet) ER11 เข้ากับหัวสปินเดิล

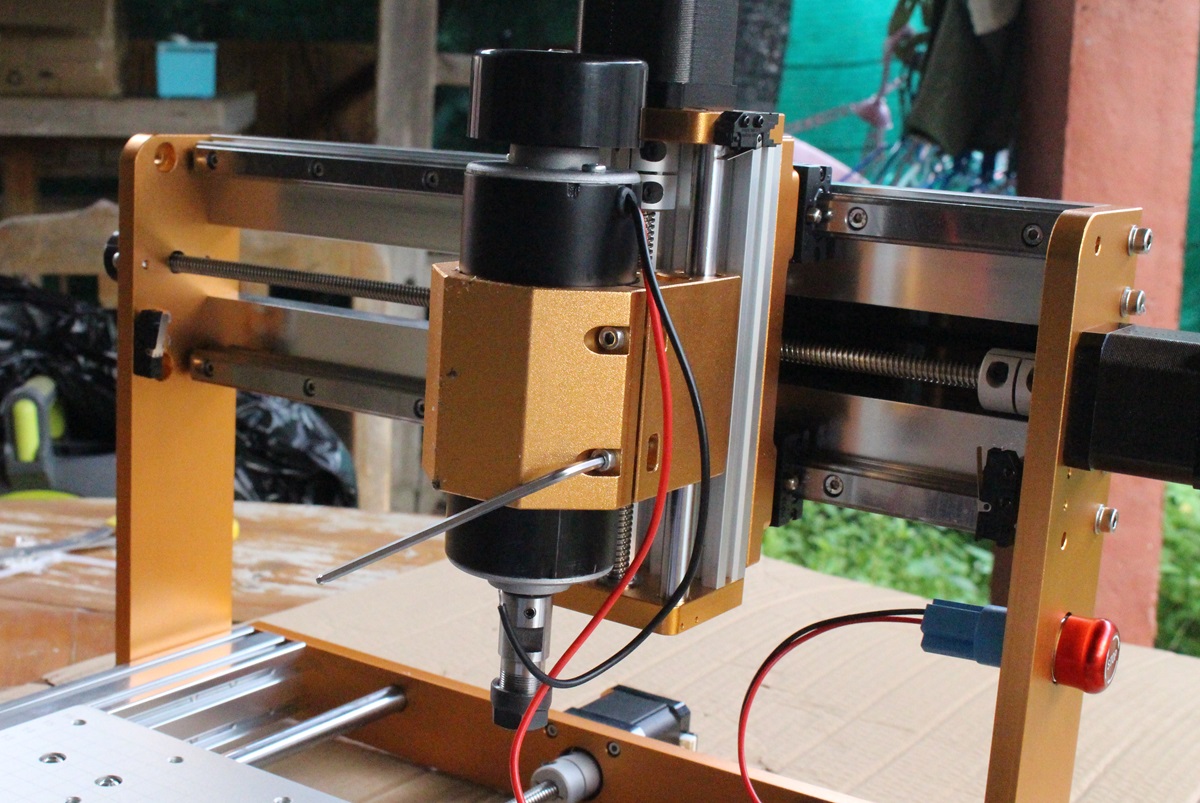

จากนั้นนำสปินเดิลไปใส่ที่เครื่องโดยใช้ประแจเบอร์ 3 โดยขนาดการติดตั้งที่เหมาะสมคือ ให้หัวสปินเดิลยื่นออกมาจากตัวจับแกนหมุน (spindle clamp) 25 มม.

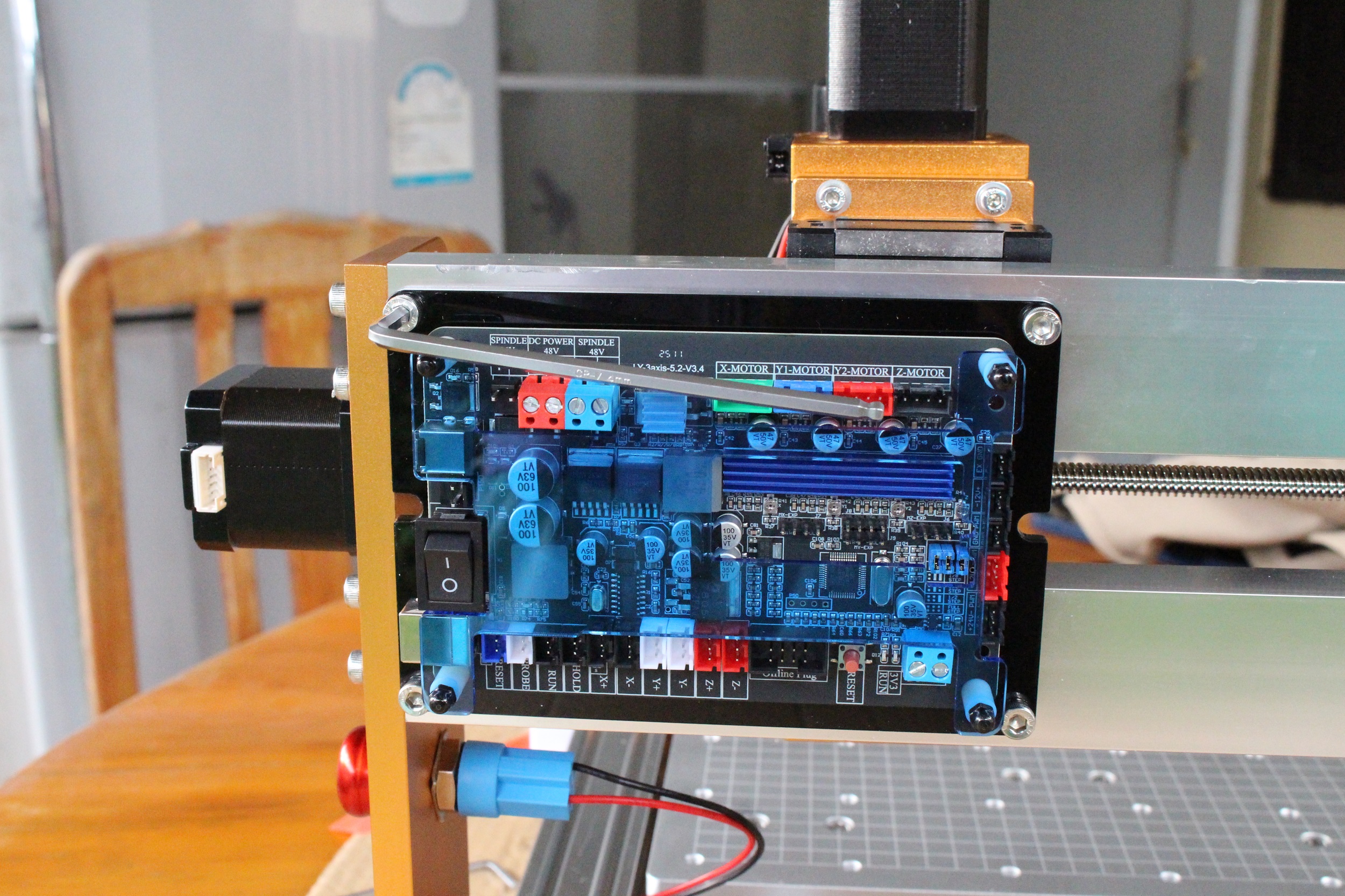

ต่อไปเป็นการติดตั้งบอร์ดควบคุมที่ด้านหลังตัวเครื่อง โดยใช้สกรู M5-10 จำนวน 4 ชิ้นกับประแจเบอร์ 4

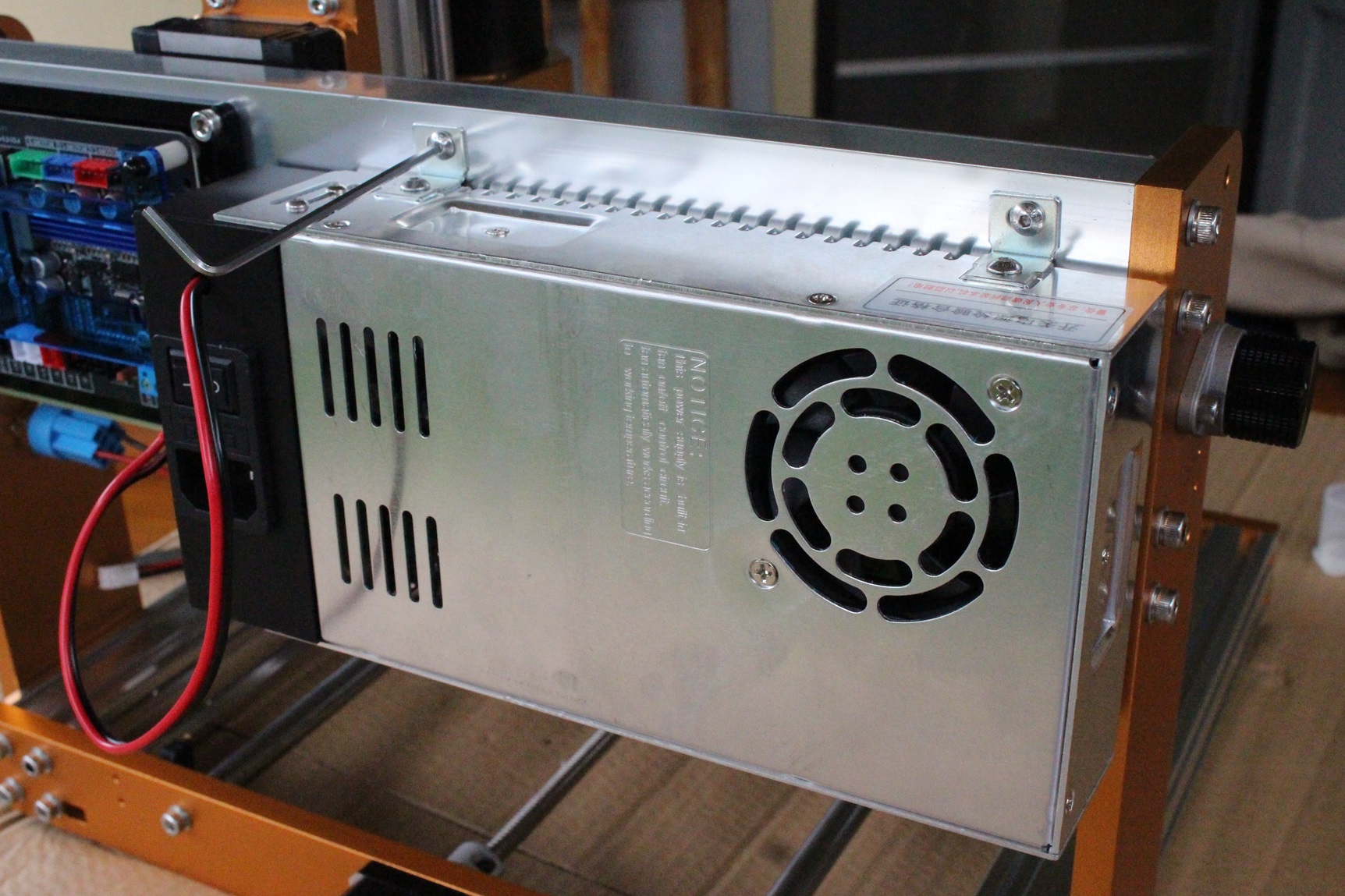

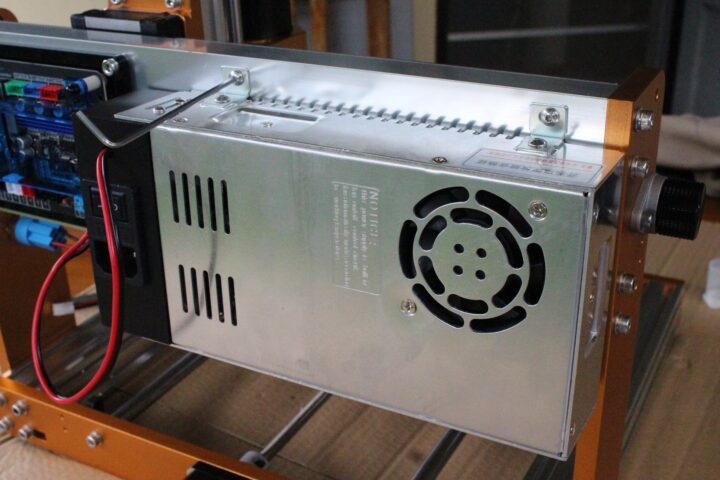

หลังจากนั้นติดตั้งพาวเวอร์ซัพพลายที่ด้านหลังถัดจากบอร์ดควบคคุมโดยต้องเตรียมขายึด 2 ชิ้น,สกรูหัวกลม M4-6 จำนวน 4 ชิ้น และประแจเบอร์ 2.5

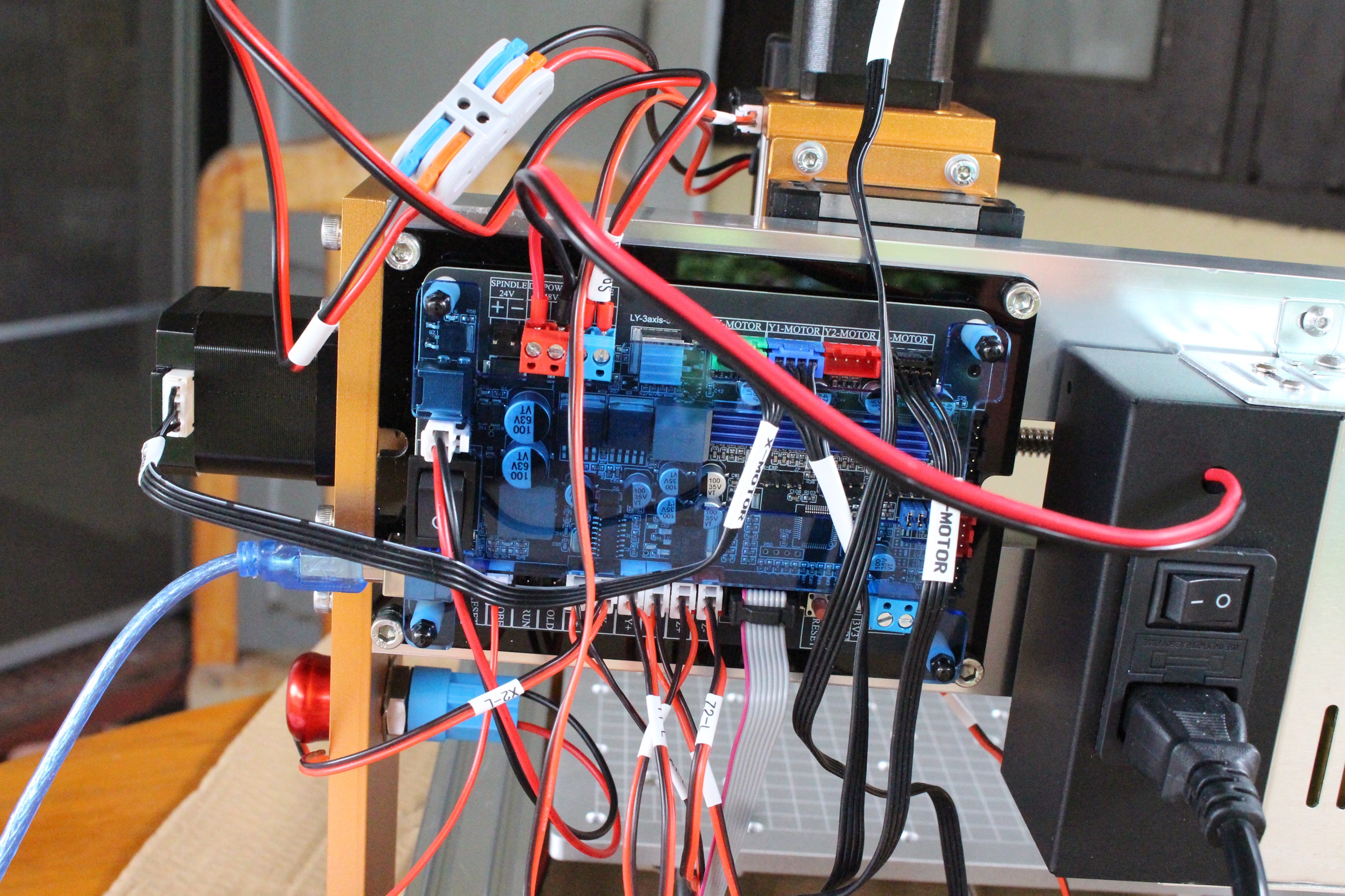

ในหนังสือคู่มือจะบอกถึงแค่การประกอบไม่มีภาพรวมเกี่ยวกับการเชื่อมต่อสายไฟ แต่เราสามารถดูได้จากคู่มือจาก Flsh Drive ที่ให้มาหรืออาจจะดูจากวิดีโอออนไลน์การเชื่อมต่อสายไฟเชื่อมต่อได้โดยไม่ยาก

สำหรับฉันกับประสบการณ์การติดตั้งครั้งแรกทั้งหมดใช้เวลาประมาณ 1 ชั่วโมง ซึ่งมากกว่าที่กำหนดไว้อาจเป็นเพราะเราต้องหาสกรูต่างๆ คุณภาพของประแจที่ให้มา การหาสายไฟ วิธีการเชื่อมต่อสายไฟ และการเก็บสายไฟให้เรียบร้อย

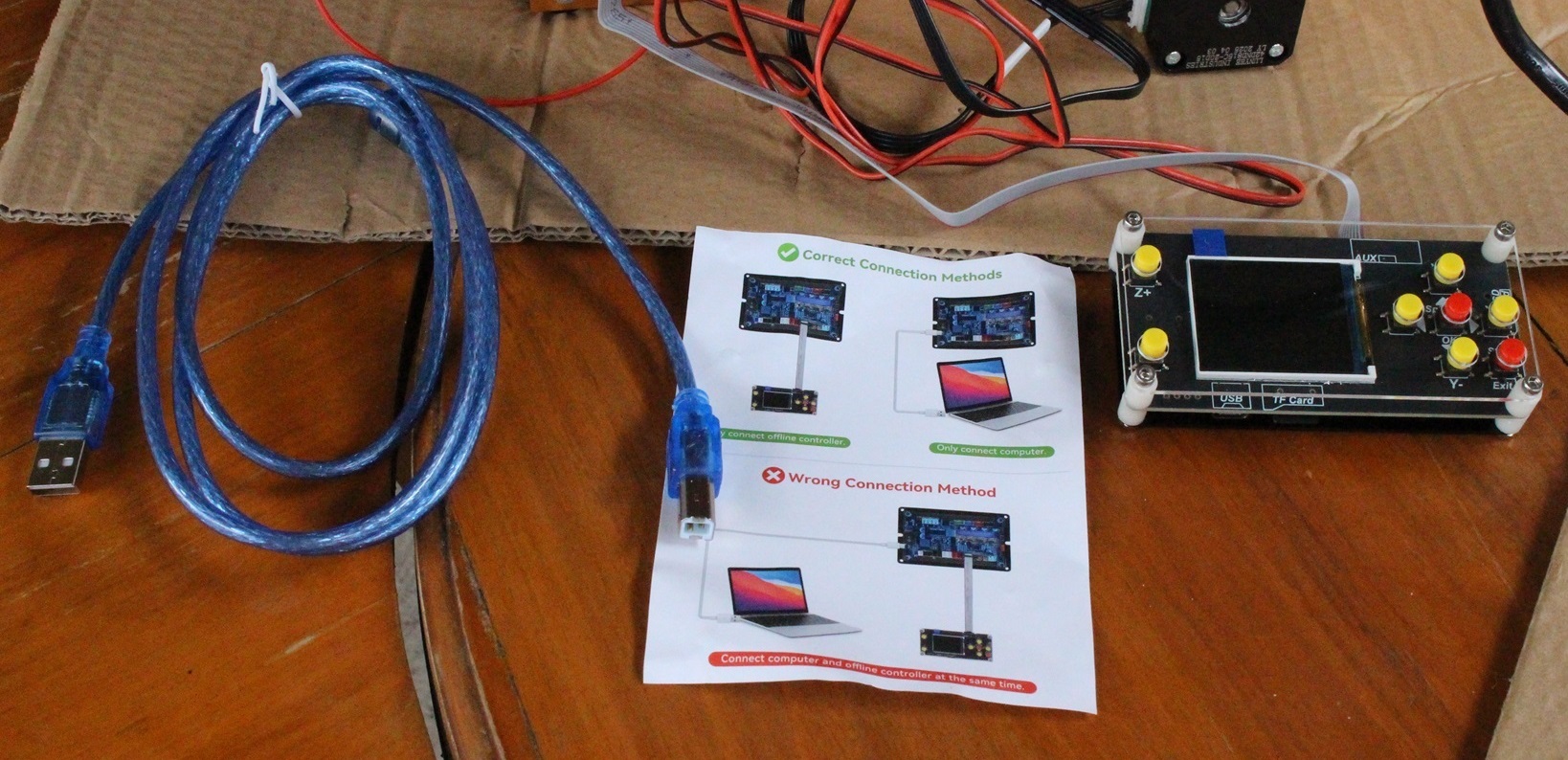

ในการเชื่อมต่อที่ถูกต้อง จะต้องเลือกเชื่อมต่ออย่างใดอย่างหนึ่งเท่านั้น ระหว่างคอมพิวเตอร์ หรือจอควบคุมแบบออฟไลน์ (Offline Controller) เท่านั้น ห้ามเชื่อมต่อคอมพิวเตอร์และจอควบคุมออฟไลน์พร้อมกัน

ก่อนเปิดเครื่องเราควรจะเก็บสายไฟให้เรียบร้อยก่อน เพราะอาจจะมีปัญหาไปพันกันขณะใช้งานได้, ตรวจดูปุ่ม E-Stop ใช้งานได้ถูกต้องหรือไม่, แรงดันไฟฟ้า 110/220V และควรจะใส่น้ำมันหล่อลื่นที่แกนสกรูและตลับลูกปืนของแกน X, Y, Z

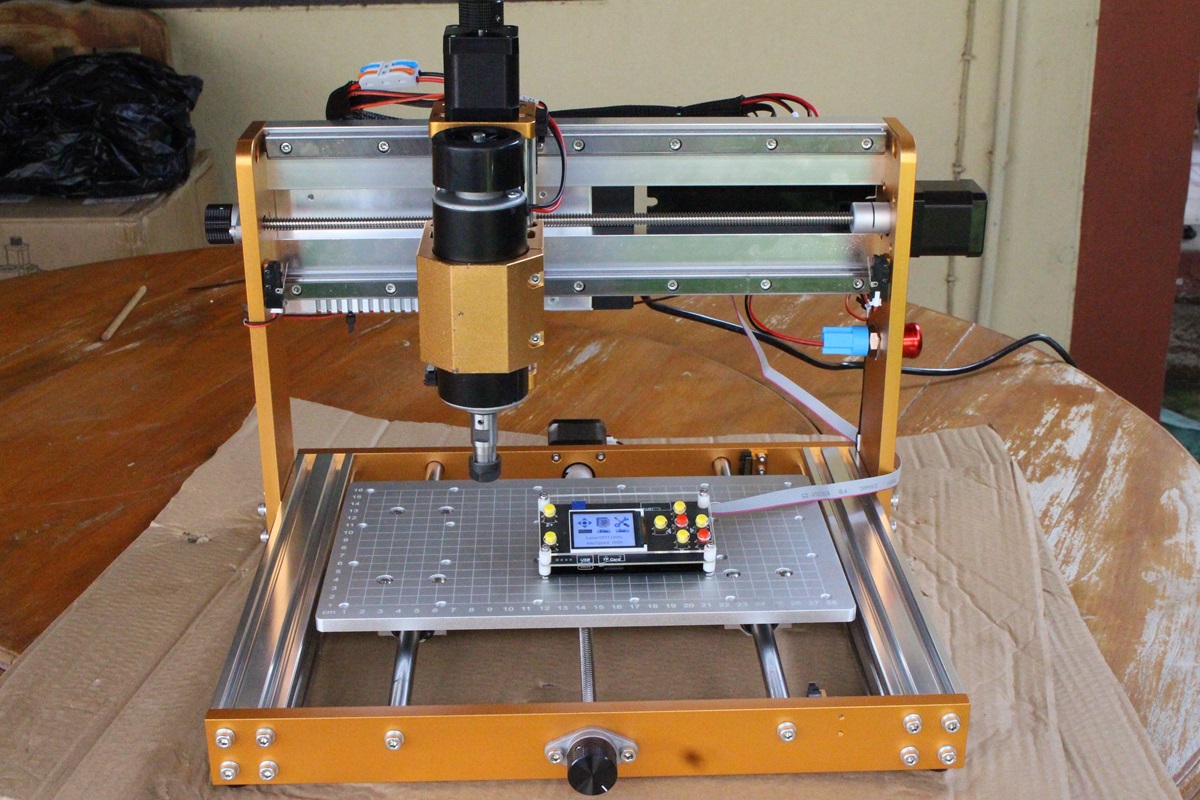

การทดสอบการใช้งานเบื้องต้นของ LUNYEE 3018 Pro Ultra CNC

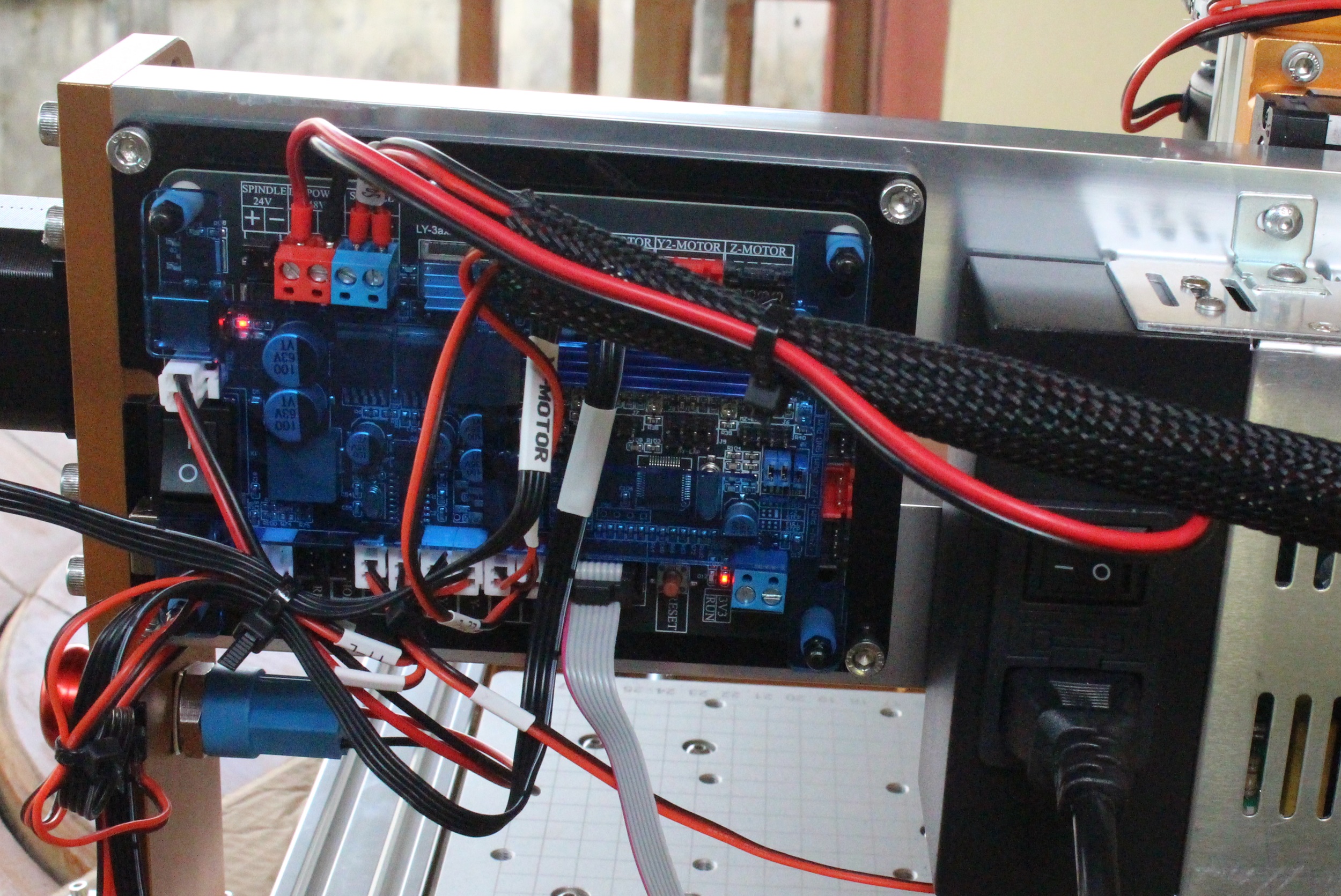

เรามาเปิดเครื่องกันโดยเปิดสวิตซ์ที่พาวเวอร์ซัพพลาย และเปิดสวิตซ์ที่บอร์ดควบคุม จากนั้นมีไฟสีแดงขึ้น

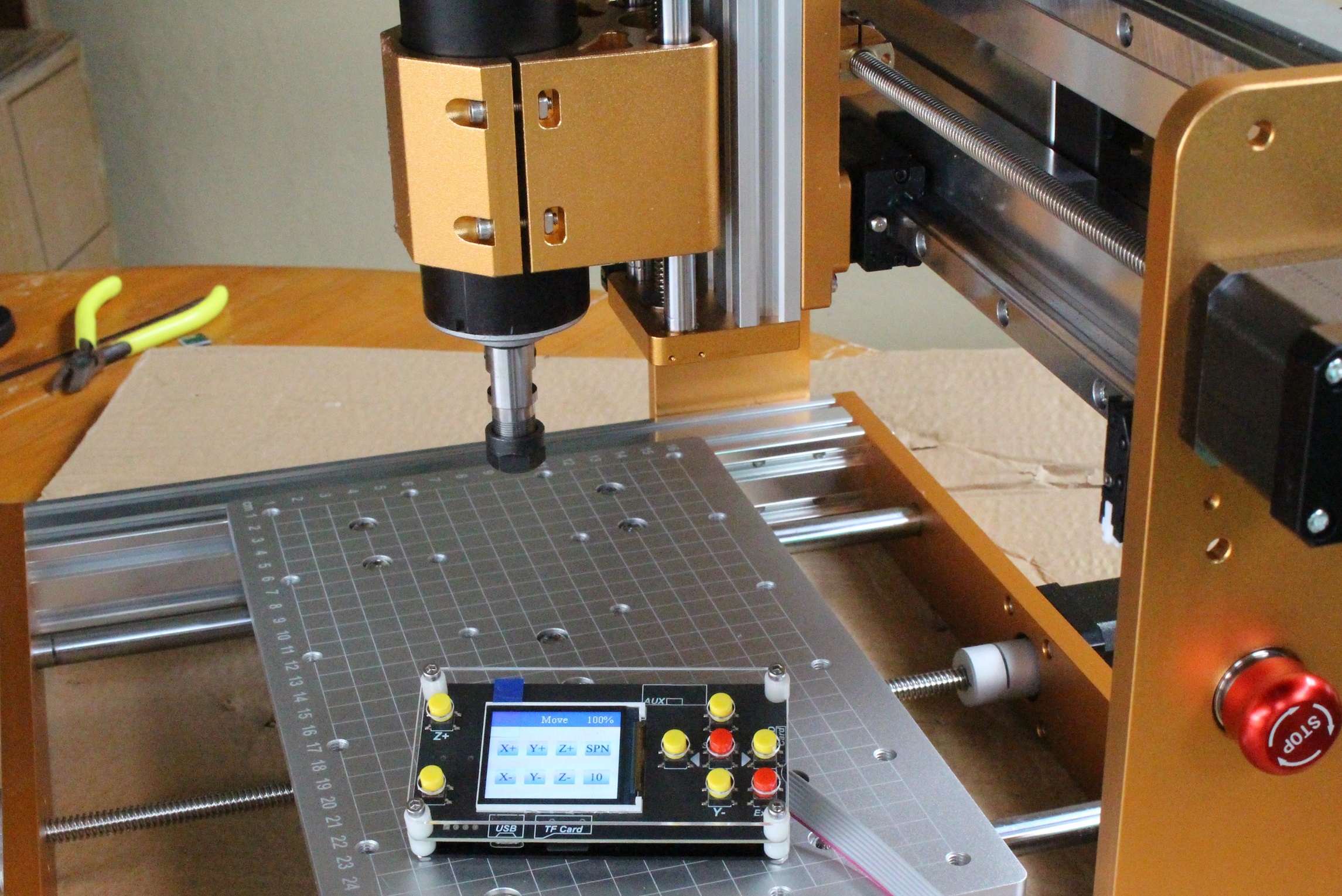

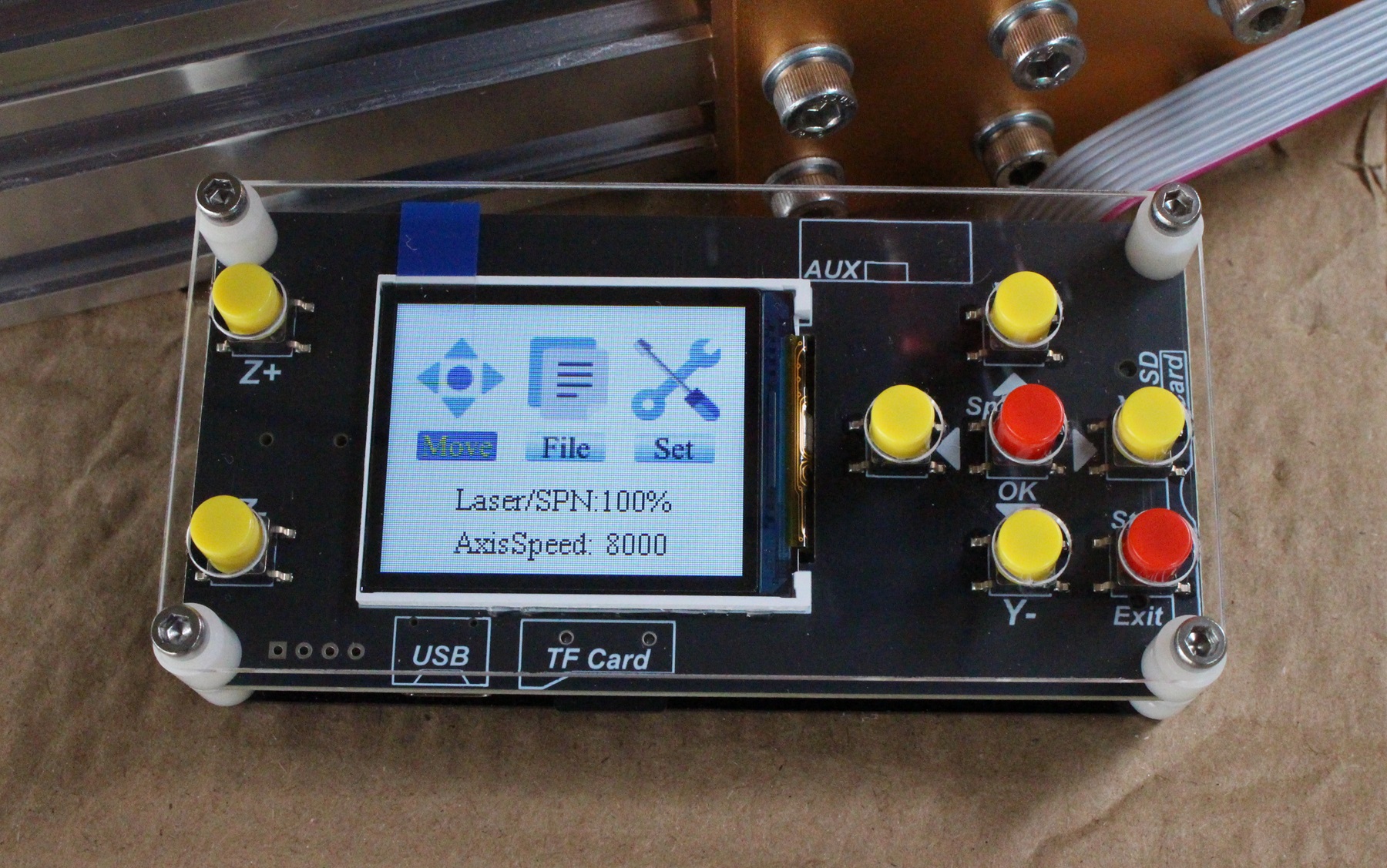

เราจะทดลองการใช้งานโดยเลือกเชื่อมต่อกับจอควบคุมแบบออฟไลน์ ที่หน้าแรกจะแสดงหน้าจอเมนูหลัก Move, File, Set, Laser/SPN: 100% คือความแรงของเลเซอร์หรือความเร็วของ Spindle ตั้งไว้ที่ 100%, AxisSpeed: 8000 คือความเร็วของการเคลื่อนที่ของแกน

ที่เมนู Move

บนหน้าจอ LCD แสดง Move 100%: โหมดการเคลื่อนที่ของแกน (ความเร็ว 100%):

X+, X-: ขยับแกน X ไปทางขวา/ซ้าย
Y+, Y-: ขยับแกน Y ไปหน้า/หลัง
Z+, Z-: ขยับแกน Z ขึ้น/ลง
SPN: สั่งให้หัวกัด (spindle) หมุน
10: ระยะการเคลื่อนในแต่ละกด เช่น 10 มม.

ปุ่มกด

Z+, Z- (ฝั่งซ้าย): ควบคุมแกน Z
X, Y, Step, Exit, OK, Spindle (ฝั่งขวา):
X+/X- และ Y+/Y-: ขยับแกน X, Y
Step: เปลี่ยนระยะต่อก้าว (step distance)
Spindle: เริ่ม/หยุดการหมุนหัวกัด
OK: ยืนยันคำสั่ง
Exit: ออกจากเมนู/ย้อนกลับ

ในบทความต่อไปเราจะทดสอบการใช้งานจริงกับไม้ และโปรแกรม LaserGRBL

ขอขอบคุณบริษัท LUNYEE ได้ส่งเครื่อง CNC รุ่น 3018 Pro Ultra มาให้เราได้รีวิว สามารถซื้อ LUNYEE 3018 Pro Ultra CNC ได้ที่ร้านค้าออนไลน์ของบริษัทราคาประมาณ 15,000 บาท และ บน Amazon ราคา $499 (~16,200฿) ซึ่งราคาเหล่านี้ยังไม่รวมค่าขนส่งและภาษีต่างๆ
