AnyShake Explorer – อุปกรณ์ตรวจวัดแผ่นดินไหวแบบโอเพ่นซอร์ส

AnyShake Explorer เป็นระบบตรวจวัดแผ่นดินไหวแบบโอเพ่นซอร์สที่มีราคาค่อนข้างไม่แพง และเป็นทางเลือกหนึ่งแทนโซลูชัน Raspberry Shake Raspberry Shake สำหรับการตรวจจับแผ่นดินไหว

อุปกรณ์นี้รองรับการเชื่อมต่อกับ geophones แบบ 3 แกนได้สูงสุด 3 ตัว และมีเซ็นเซอร์ตรวจวัดความเร่งแบบ 3 แกน รวมถึงตัวแปลงสัญญาณแบบ 32 บิต (ADC) สำหรับการวัดค่าต่าง ๆ ในตัว
คุณเพียงแค่เชื่อมต่ออุปกรณ์เข้ากับคอมพิวเตอร์หรือบอร์ด SBC เช่น Raspberry Pi, Orange Pi, Radxa ROCK หรือ NanoPi ผ่านสาย USB to RS232 ก็สามารถเริ่มใช้งานได้ทันที

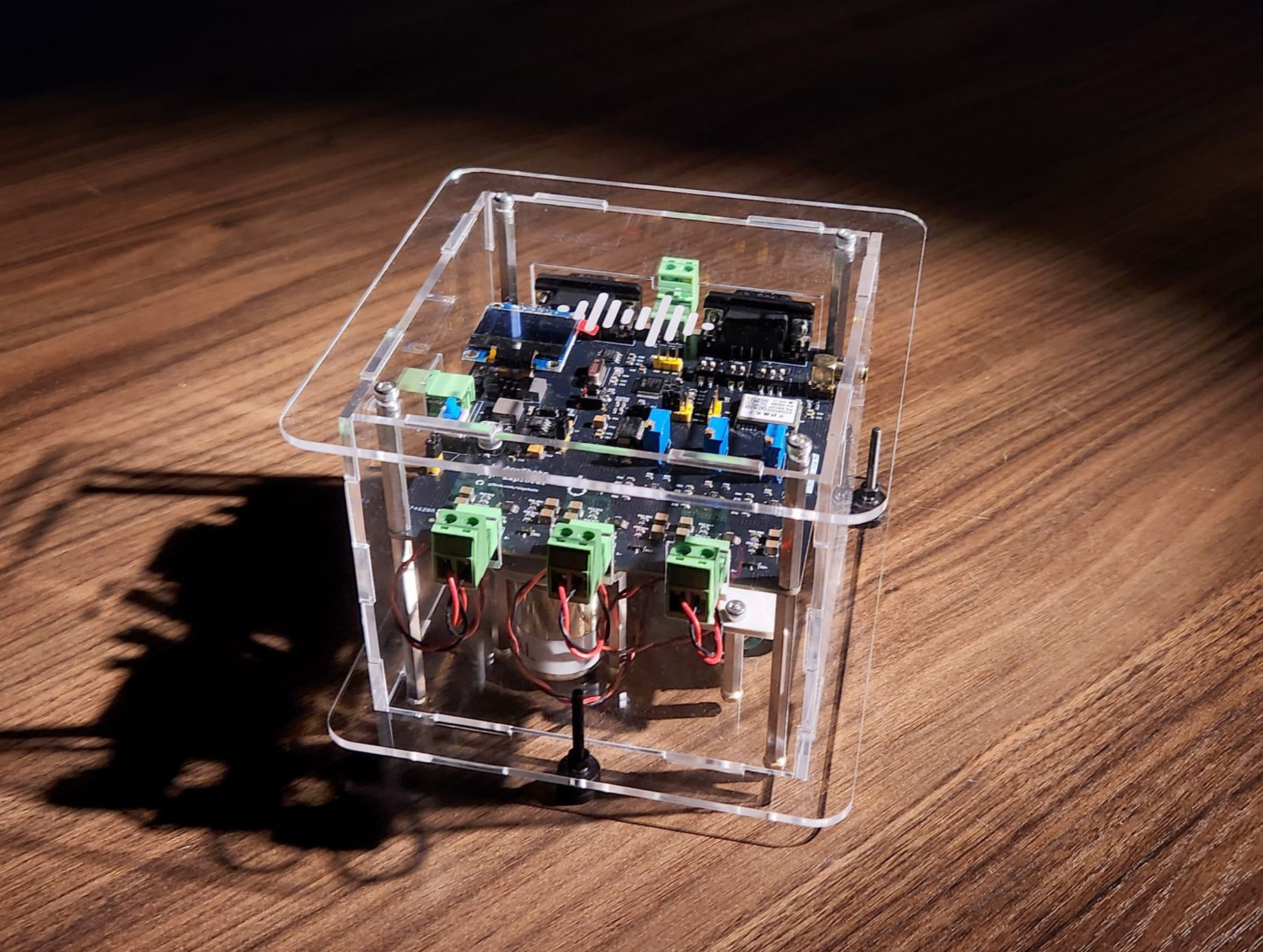

Anyshake Explorer

สเปกและคุณสมบัติเด่นของ AnyShake Explorer:

  • ไมโครคอนโทรลเลอร์ (MCU) – STMicro STM32F103CBTx ไมโครคอนโทรลเลอร์ Arm Cortex-M3
  • เซ็นเซอร์
    • Geophone
      • geophone แบบ 3 แกน ความถี่ 4.5 Hz (sensitivity 100 V/m/s)
      • รองรับการเชื่อมต่อ 3 ช่อง
      • ADC ความละเอียดสูงแบบ 32 บิตในการเก็บข้อมูล
    • IMU – อุปกรณ์ตรวจวัดความเร่งแบบ 3 แกน ความละเอียด 16 บิต (ช่วง ±2 g)
  • การเก็บข้อมูล
    • โหมดการทำงาน: โหมดตรวจจับด้วย accelerometer อย่างเดียว, ตรวจจับด้วย geophone อย่างเดียว, และโหมดจับข้อมูลพร้อมกัน (รวม 6 ช่อง)
    • อัตราการสุ่มสัญญาณ (Sampling rate): 50 / 100 / 200 / 250 SPS
  • การเชื่อมต่อ – รองรับโปรโตคอล SeedLink และส่งข้อมูลแบบ TCP raw
  • อินเทอร์เฟซเชื่อมต่อกับโฮสต์
    • 2x RS-232 – Baud rate: 57,600 – 460,800 bps
    • 1x RS-485
  • อื่น ๆ
    • รองรับการซิงค์เวลาแบบ GPS/NTP
    • จอแสดงผล OLED สำหรับข้อมูลสถานะ
  • แหล่งจ่ายไฟ – DC 9 ถึง 12 โวลต์ ผ่าน terminal block
  • การใช้พลังงาน – ประมาณ 0.6 วัตต์
  • ขนาด – 135 × 135 × 104.5 มม. (ชุดเต็ม)
  • น้ำหนัก – 650 กรัม (ชุดเต็ม)

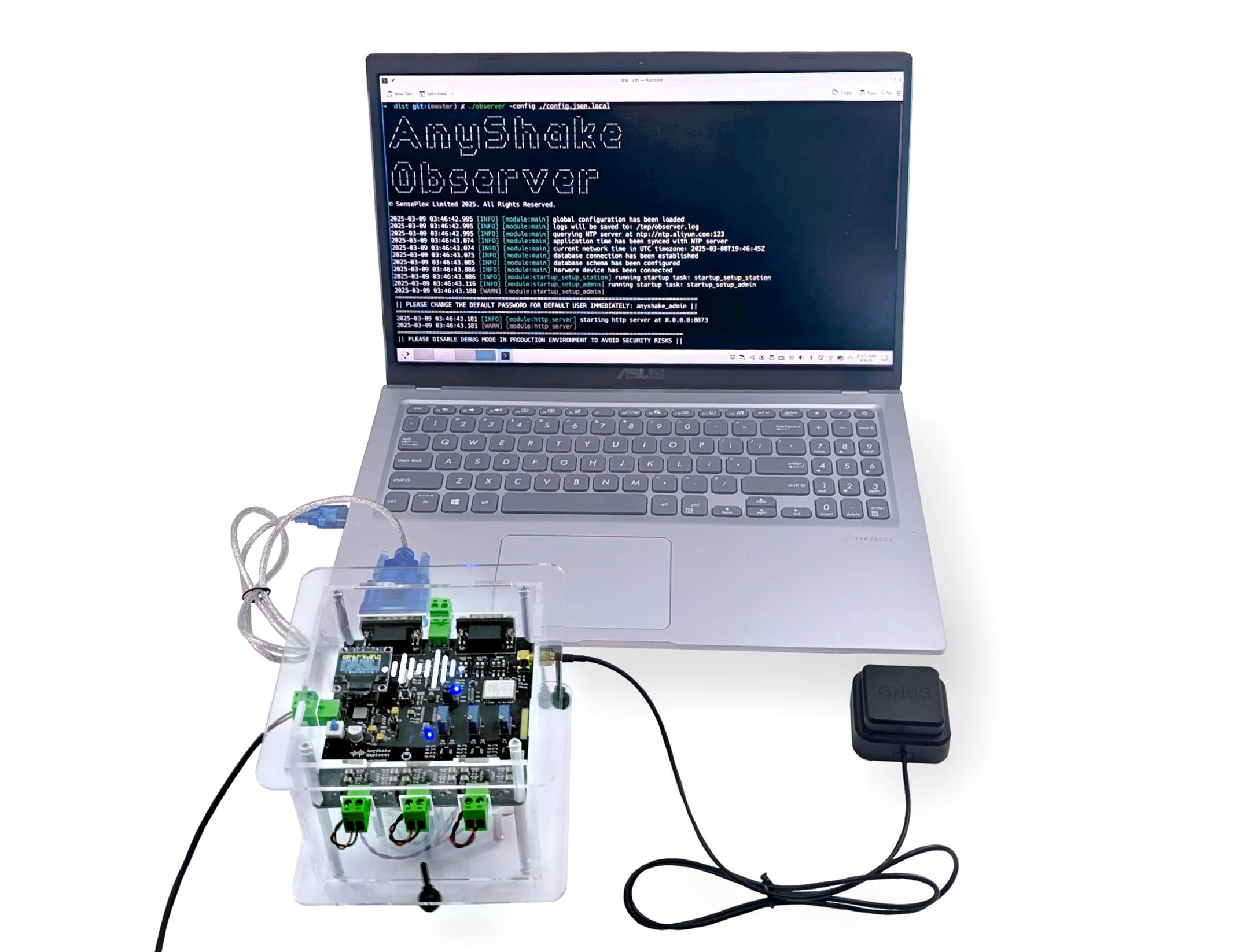

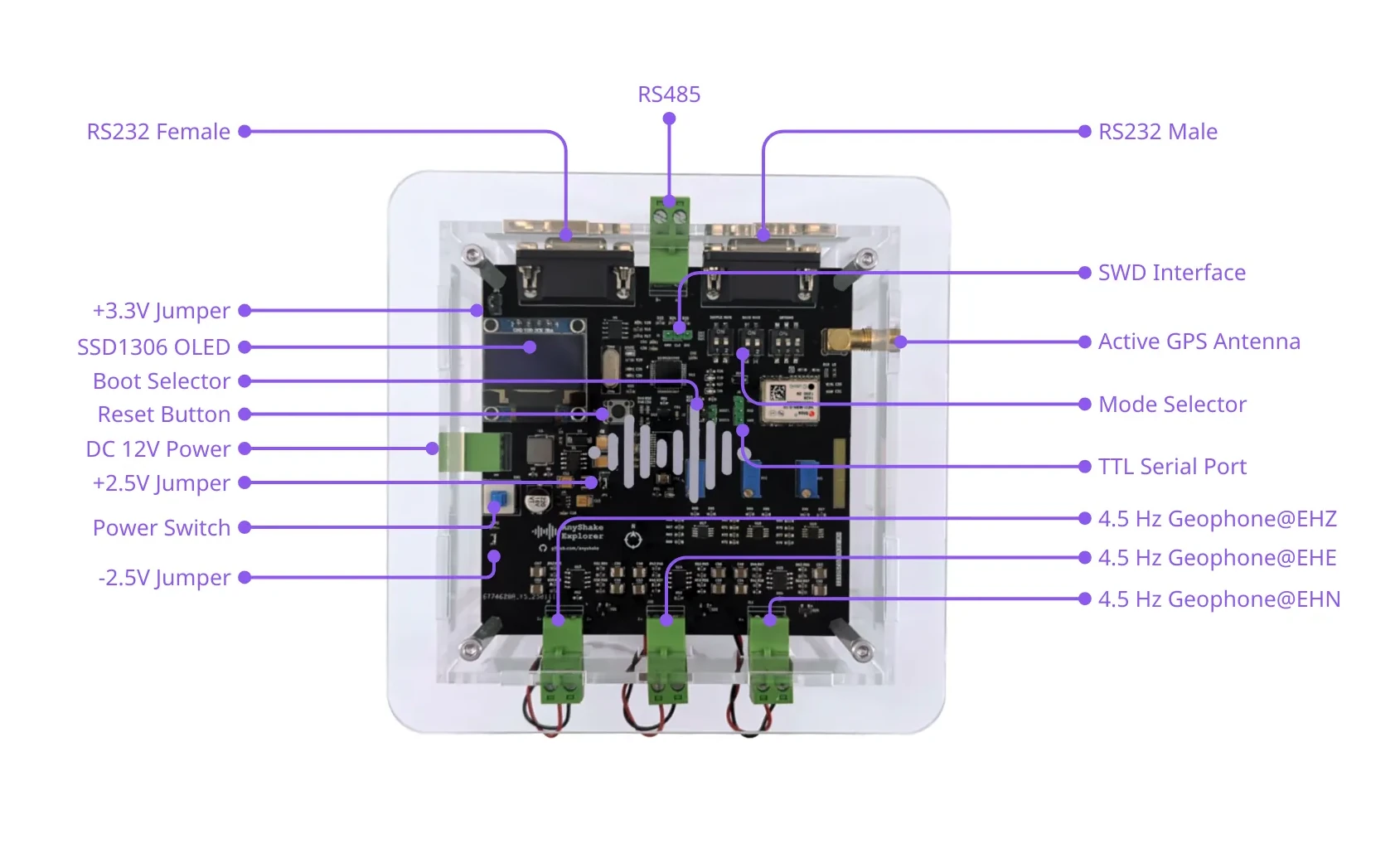

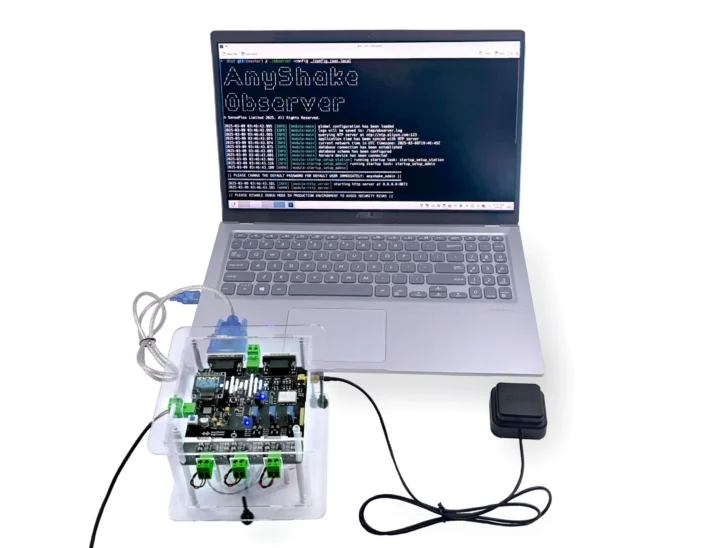

open source hardware seismic monitor board AnyShake Observer seismic monitor server

AnyShake Explorer จำเป็นต้องเชื่อมต่อผ่าน RS232 หรือ RS485 เข้ากับโฮสต์ที่รันซอฟต์แวร์ AnyShake Observer ซึ่งเป็นเซิร์ฟเวอร์โอเพ่นซอร์สแบบข้ามแพลตฟอร์มที่พัฒนาโดยใช้ภาษา Go ซอฟต์แวร์นี้มาพร้อมกับอินเทอร์เฟซแบบเว็บที่สามารถแสดงภาพรวมของระบบ, แสดงคลื่นไหวสะเทือนแบบเรียลไทม์, รองรับหลายช่องสัญญาณ (multi-channel), ค้นหาข้อมูลย้อนหลัง, ตรวจจับแผ่นดินไหวพร้อมแจ้งเตือนผ่าน MQTT, ส่งออกข้อมูลในรูปแบบ MiniSEED, SAC, TXT และ WAV เพื่อวิเคราะห์เพิ่มเติม, รองรับฐานข้อมูล PostgreSQL, MySQL, และ SQLite, เชื่อมต่อกับเครื่องมือวิเคราะห์แผ่นดินไหวระดับมืออาชีพ เช่น SeisComP หรือเครือข่ายตรวจวัดแผ่นดินไหวอื่น ๆ ระบบนี้รองรับแพลตฟอร์มหลากหลาย ได้แก่ Android (arm64), macOS (amd64 / arm64), FreeBSD, Windows 7 ขึ้นไป และ Linux

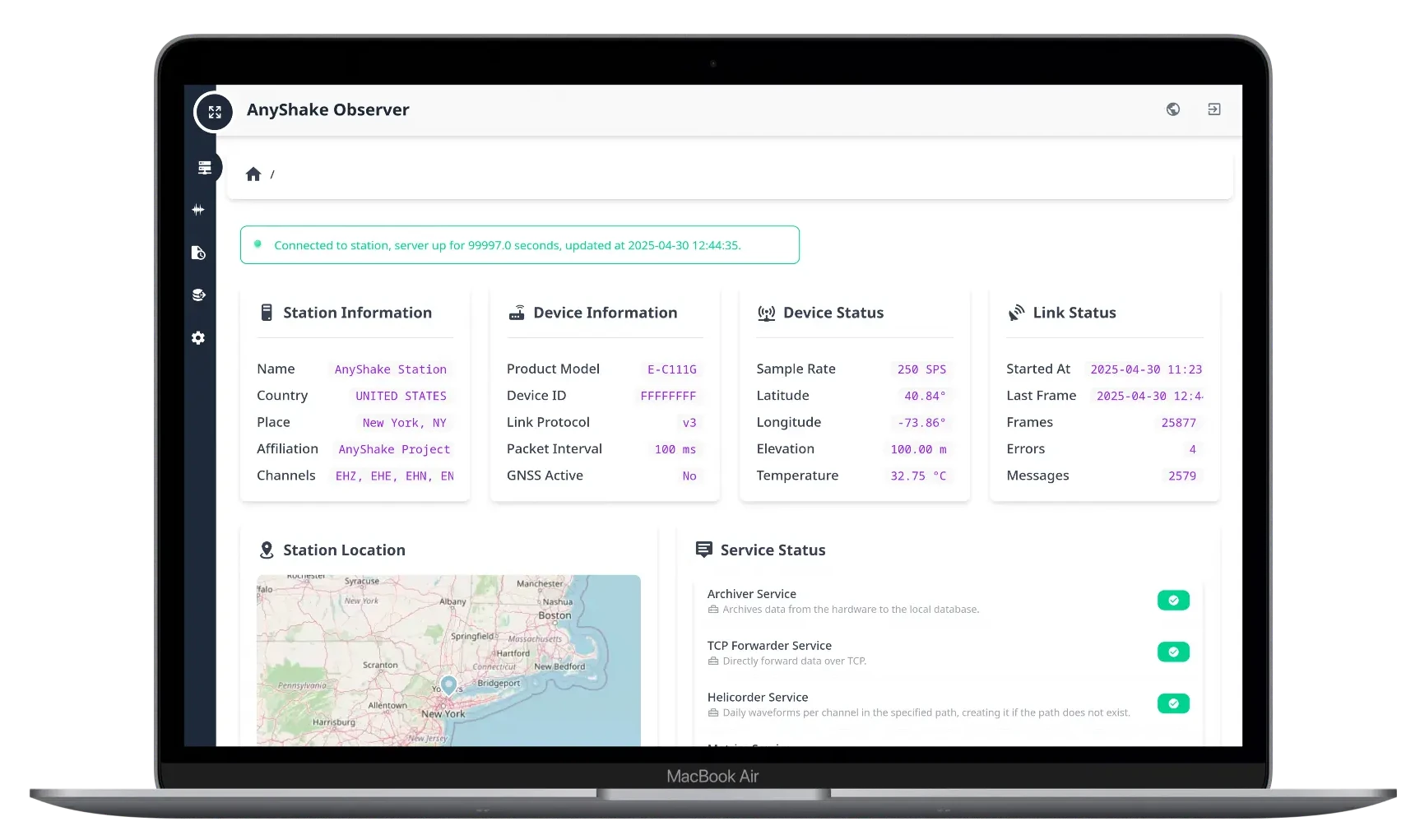

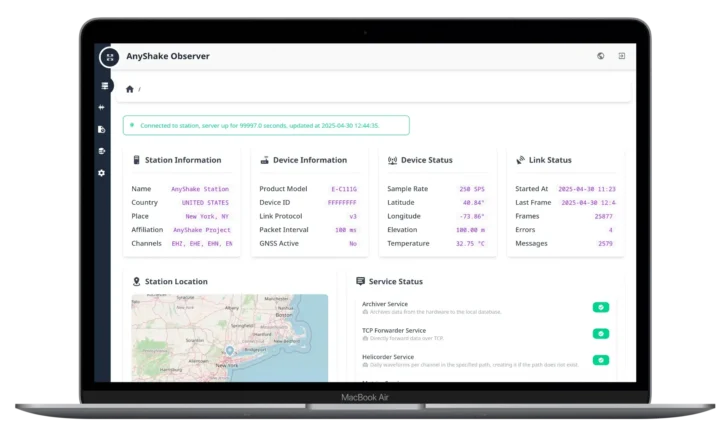

Anyshare Observer Home Dashboard
Dashboard หลักของ AnyShake Observer

ระบบตรวจวัดแผ่นดินไหวนี้เป็นฮาร์ดแวร์แบบโอเพ่นซอร์สทั้งหมด โดยมีไฟล์ออกแบบวงจรและแผ่นวงจรพิมพ์ (PCB) จาก KiCad (รวมถึงไฟล์ PDF), ไฟล์ Gerber, รายการวัสดุ (BoM) และเฟิร์มแวร์สำหรับ STM32 ให้ใช้งานได้บน GitHub สามารถเข้าถึงซอร์สโค้ดของซอฟต์แวร์ AnyShake Observer ได้จาก repository แยกต่างหาก ถ้าต้องการดูข้อมูลทางเทคนิคเพิ่มเติมและคำแนะนำในการเริ่มต้นใช้งานเอกสารในเว็บไซต์ของ AnyShake ถือได้ว่าจัดทำมาได้ดีทีเดียว ด้านล่างบทความมีวิดีโอเพื่อดูภาพรวมประมาณไม่ถึง 3 นาที

บริษัท SensePlex ผู้อยู่เบื้องหลังโครงการนี้ ยังได้จัดทำตารางเปรียบเทียบระหว่าง AnyShake Explorer กับ Raspberry Shake RS1D, RS4D และ RS3D เนื่องจากอุปกรณ์ทั้งหมดมีทั้งแบบชุด DIY ไปจนถึงแบบประกอบเสร็จสมบูรณ์ การเปรียบเทียบจึงอาจไม่ตรงไปตรงมานัก

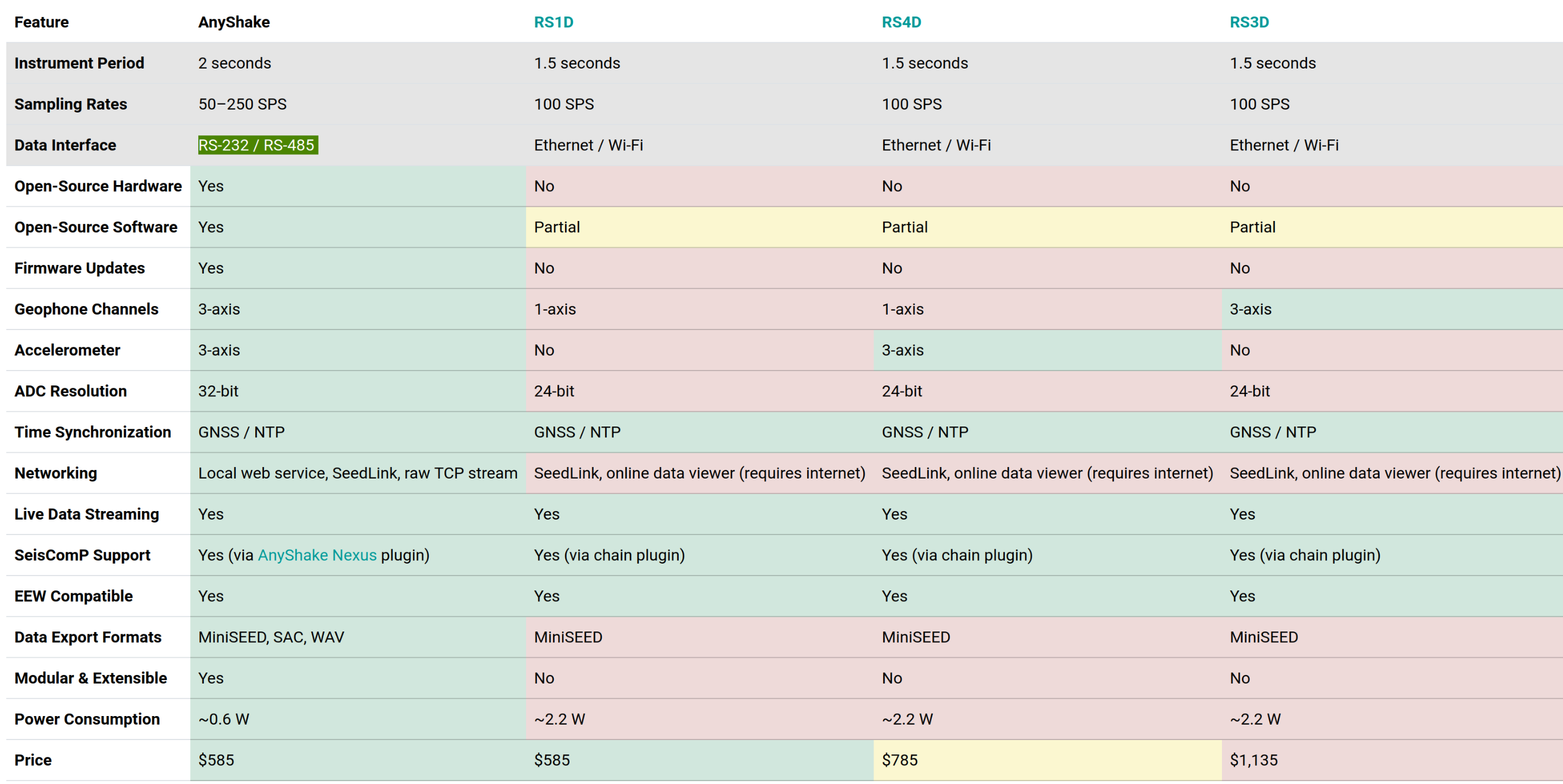

AnyShake Explorer vs Raspberry Pi Shake RS1D RS4D RS3D

การเปรียบเทียบราคาระหว่างผลิตภัณฑ์ด้านบนนั้นอาจไม่ยุติธรรมเท่าไรนัก เนื่องจากแม้ว่าราคาที่ระบุไว้จะเป็นชุดใช้งานในอาคารแบบครบชุด แต่ในกรณีของ Raspberry Shake นั้นมีการแถมบอร์ด Raspberry Pi มาด้วย ขณะที่ AnyShake Explorer ไม่ได้รวมบอร์ด SBC มาด้วย แต่ถึงแม้จะบวกเพิ่มประมาณ $50 (~1,600฿) เพื่อคำนวณค่าบอร์ดSBC  เข้าไปในราคา AnyShake Explorer ก็ยังถือว่ามีราคาถูกกว่า RS3D ที่มาพร้อม geophones 3 ตัวอย่างเห็นได้ชัด

ทางบริษัท SensePlex ได้เปิดตัว AnyShake Explorer บนเว็บไซต์ Crowd Supply โดยตั้งเป้าระดมทุนไว้เพียง $1,000 (~32,500฿) ซึ่งขณะนี้ก็สามารถระดมทุนเกินเป้าเรียบร้อยแล้ว
แพ็คเกจสำหรับผู้สนับสนุนเริ่มต้นที่ราคา $345 (~11,000฿) สำหรับชุด DIY ซึ่งประกอบด้วยบอร์ด, สายเชื่อมต่อแบบserial และอะแดปเตอร์ไฟ (ไม่รวมกล่องเคสหรือ geophones)
สำหรับชุดเต็มที่มาพร้อมกล่องเคส, geophones 3 ตัว และสายอากาศ GPS มีราคา $585 (~19,000฿) ราคาทั้งหมดรวมค่าจัดส่งเรียบร้อยแล้ว โดยมีกำหนดเริ่มส่งมอบสินค้าภายในสิ้นเดือนพฤศจิกายน 2025

แปลจากบทความภาษาอังกฤษ : AnyShake Explorer – An affordable, open-source hardware seismic monitoring system (Crowdfunding)
