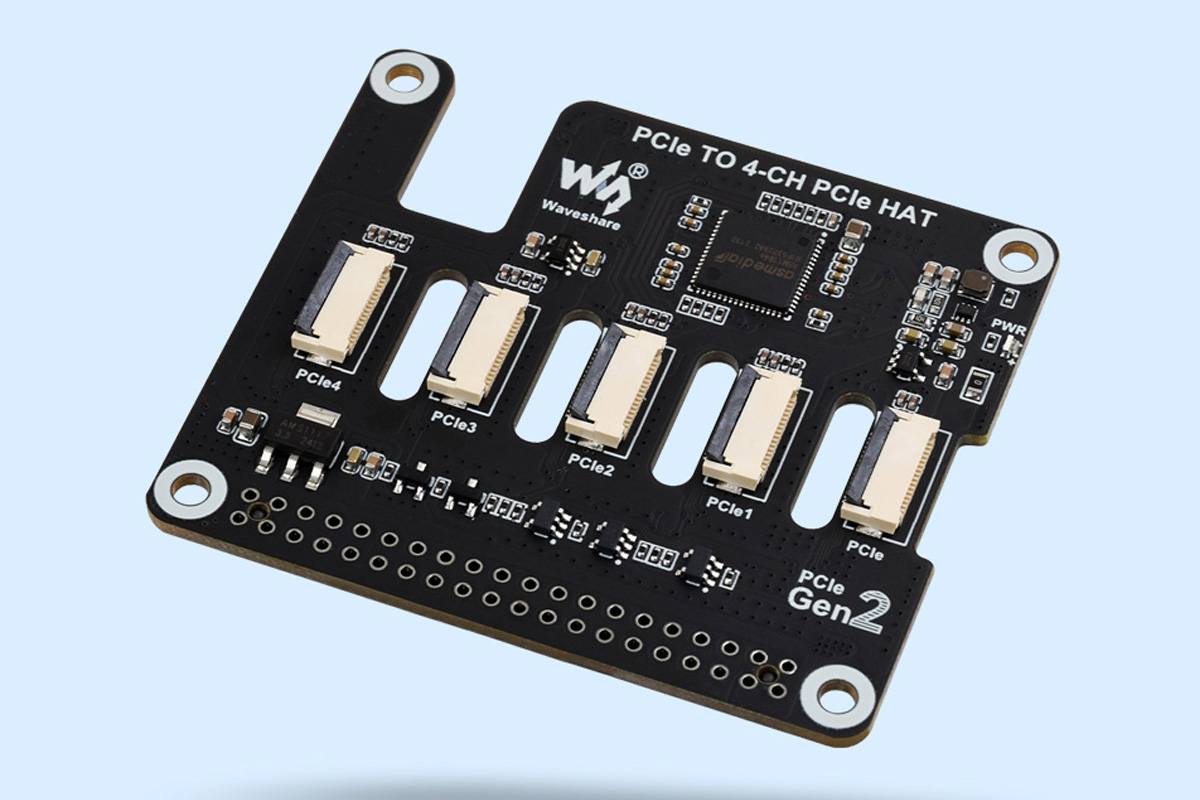

4-Ch PCIe FFC Adapter Board เป็นบอร์ดขยายอินเทอร์เฟซ PCIe ของ Raspberry Pi 5 ให้สามารถเชื่อมต่อผ่านคอนเนกเตอร์ PCIe FFC ได้ถึง 4 ช่อง โดยใช้ชิปสวิตช์แพ็กเก็ต PCI Express รุ่น ASM1184e ซึ่งเคยเห็นใช้งานในบอร์ด HAT อย่างเช่น Geekworm X1011 board ที่สามารถเพิ่ม SSD แบบ NVMe ได้ 4 ตัว และ Waveshare PCIe-Packet-Switch-4P ที่เพิ่มช่องเสียบ PCIe x1 ได้ 4 ช่อง.
HAT ตัวนี้รองรับความเร็ว PCIe Gen2 และมีระบบตรวจสอบพลังงานในตัวเพื่อใช้ติดตามการใช้พลังงาน นอกจากนี้ยังมี EEPROM สำหรับเก็บข้อมูลการกำหนดค่า และสามารถต่อซ้อน HAT PCIe หลายตัวได้ อีกทั้งยังสามารถติดตั้งฮีตซิงก์บน HAT เพื่อช่วยจัดการอุณหภูมิ ทำให้เหมาะอย่างยิ่งสำหรับโซลูชันแบบฝังตัวที่ต้องใช้งานอุปกรณ์ PCIe หลายชิ้น
สเปคของ Waveshare PCIe TO 4-CH HAT :
- ความเข้ากันได้ – ออกแบบมาสำหรับ Raspberry Pi 5
- ที่เก็บข้อมูล – EEPROM บนบอร์ด สำหรับจัดเก็บข้อมูลการกำหนดค่า

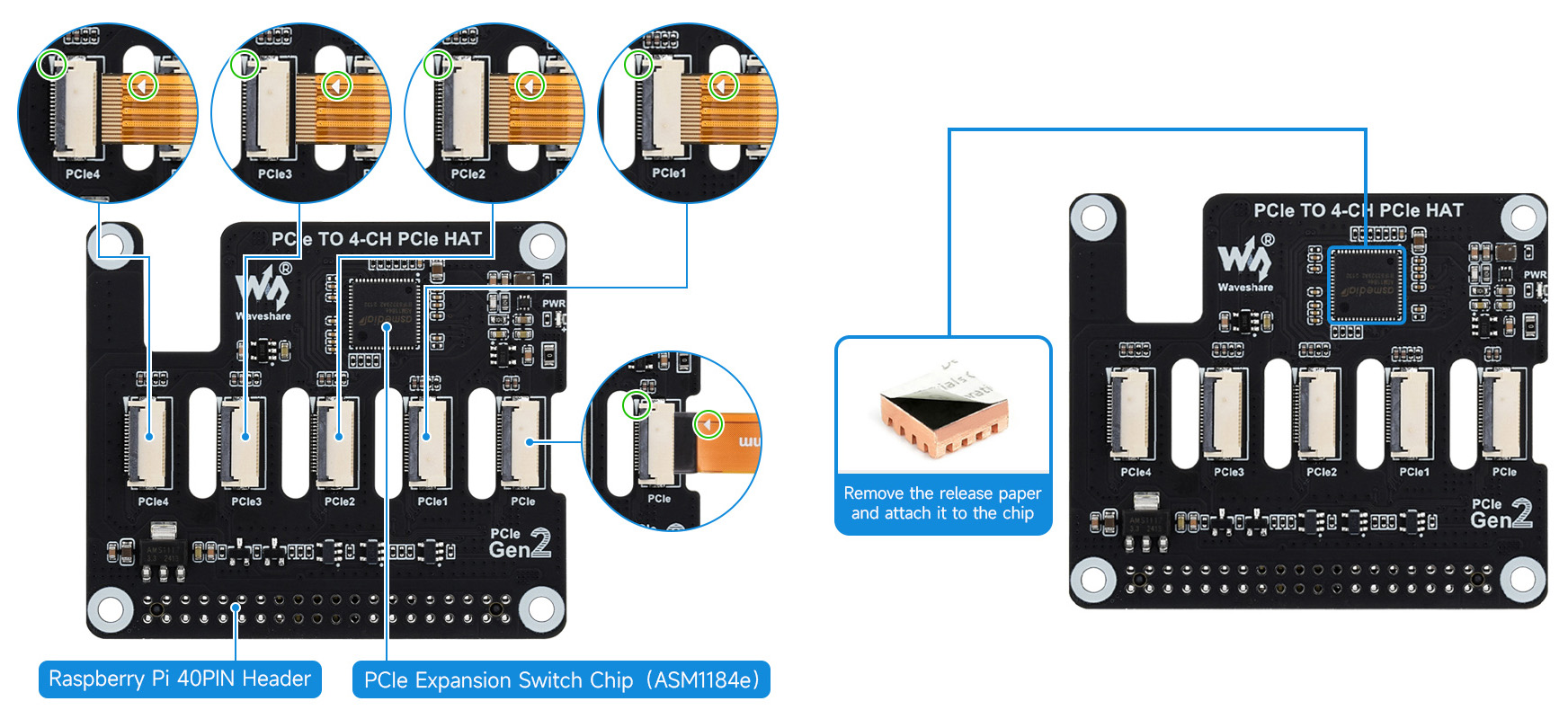

- ชิปสวิตช์ PCIe – ชิป ASMedia ASM1184e PCI Express packet switch โดยมีพอร์ต upstream PCIe Gen2 x1 จำนวน 1 ช่อง และพอร์ต downstream PCIe Gen2 x1 จำนวน 4 ช่อง
- อินเทอร์เฟซ
- คอนเนกเตอร์ FFC 16 พิน (รับสัญญาณจาก Raspberry Pi 5)
- 4x คอนเนกเตอร์ PCIe FFC (เอาต์พุตไปยัง PCIe HATs)
- รองรับ PCIe Gen2 (PCIe 2.0)

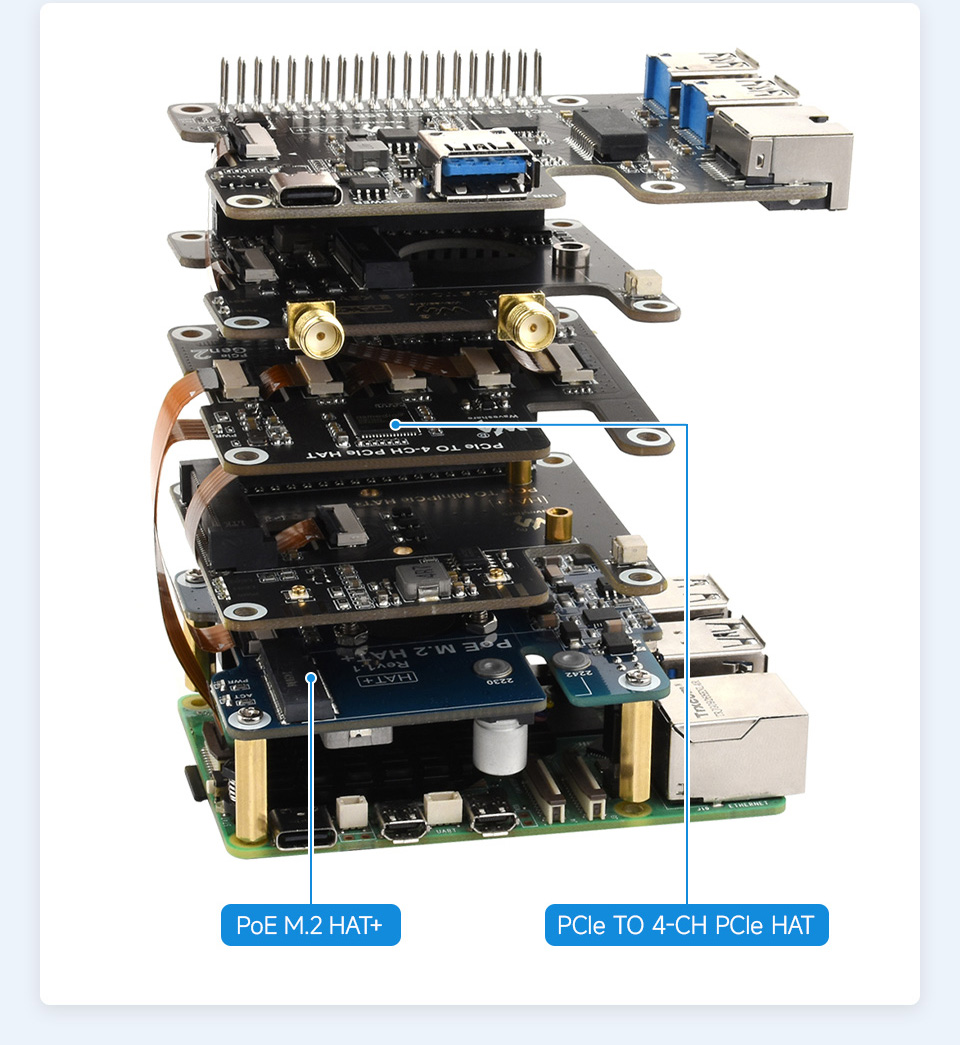

- รองรับการ ต่อซ้อน PCIe HAT ได้สูงสุด 4 ชั้น รวมเป็น 16 ขั้วต่อ PCIe
- อื่น ๆ – รองรับการติดตั้ง ฮีตซิงก์บนชิป ASM1184e
- พลังงาน
- รับพลังงานจาก ขา 40 พินของ Raspberry Pi
- มีชิปตรวจสอบพลังงานในตัว

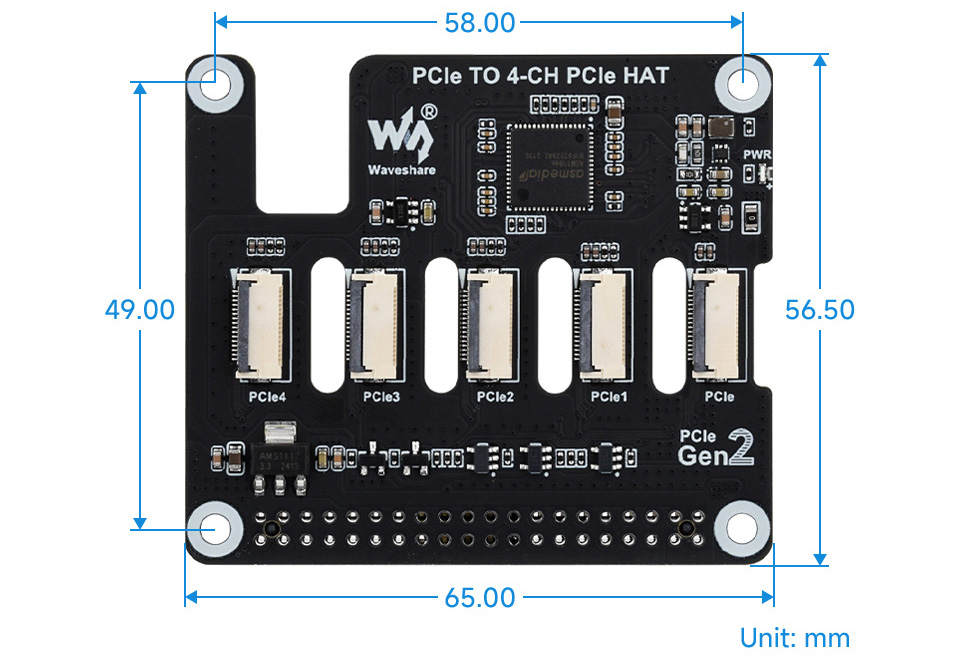

- ขนาด – 65 x 56.5 มม.
- น้ำหนัก – 36 กรัม (รวมอุปกรณ์เสริม เช่น สแตนด์ออฟ)
PCIe ของ Raspberry Pi 5 ทำงานที่ความเร็ว PCIe Gen 2 x1 เช่นเดียวกับอุปกรณ์อื่น ๆ ซึ่งก็มีข้อจำกัดเช่นกัน อุปกรณ์ที่เชื่อมต่อทั้งหมดจะต้องใช้แบนด์วิดท์ที่จำกัดอยู่ที่ 5GT/s ร่วมกัน จึงอาจส่งผลให้ประสิทธิภาพลดลง โดยเฉพาะอย่างยิ่งกับอุปกรณ์ที่ต้องการความเร็วสูง เช่น NVMe SSD นอกจากนี้บอร์ดยังไม่มีระบบจ่ายพลังงาน (power delivery) ทำให้ไม่เหมาะกับอุปกรณ์ที่ใช้พลังงานสูง อีกทั้งยังไม่รองรับ PCIe Gen3, ไม่รองรับการเสียบอุปกรณ์ขณะเปิดเครื่อง (hot-plugging) และไม่มีช่องเสียบ PCIe มาตรฐาน การใช้งานยังขึ้นอยู่กับการรองรับไดรเวอร์ใน Linux ด้วย สามารถดูข้อมูลเพิ่มเติมได้ที่หน้า Wiki
ในชุดประกอบด้วย PCIe TO 4-Ch PCIe, headers HAT 20 พินจำนวน 2 ชิ้น, ฮีตซิงก์, สแตนด์ออฟ และสายเคเบิลจำนวน 10 เส้น (ประกอบด้วย สาย 16P-Cable ยาว 40 มม. จำนวน 5 เส้น และ สาย 16P-Cable ยาว 70 มม. จำนวน 5 เส้น) ซึ่งมีอุปกรณ์ครบสำหรับการติดตั้งและใช้งาน
Waveshare PCIe TO 4-CH HAT วางจำหน่ายบน AliExpress ราคา $22.78 (~740฿), Amazon ราคา $31.99 (~1,000฿), และที่ Waveshare store ราคา $21.99 (~720฿)
แปลจากบทความภาษาอังกฤษ : Use four PCIe FFC connectors on the Raspberry Pi 5 with Waveshare PCIe TO 4-CH HAT
