บอร์ดควบคุม WLED รองรับแถบไฟ WS2812 RGB LED

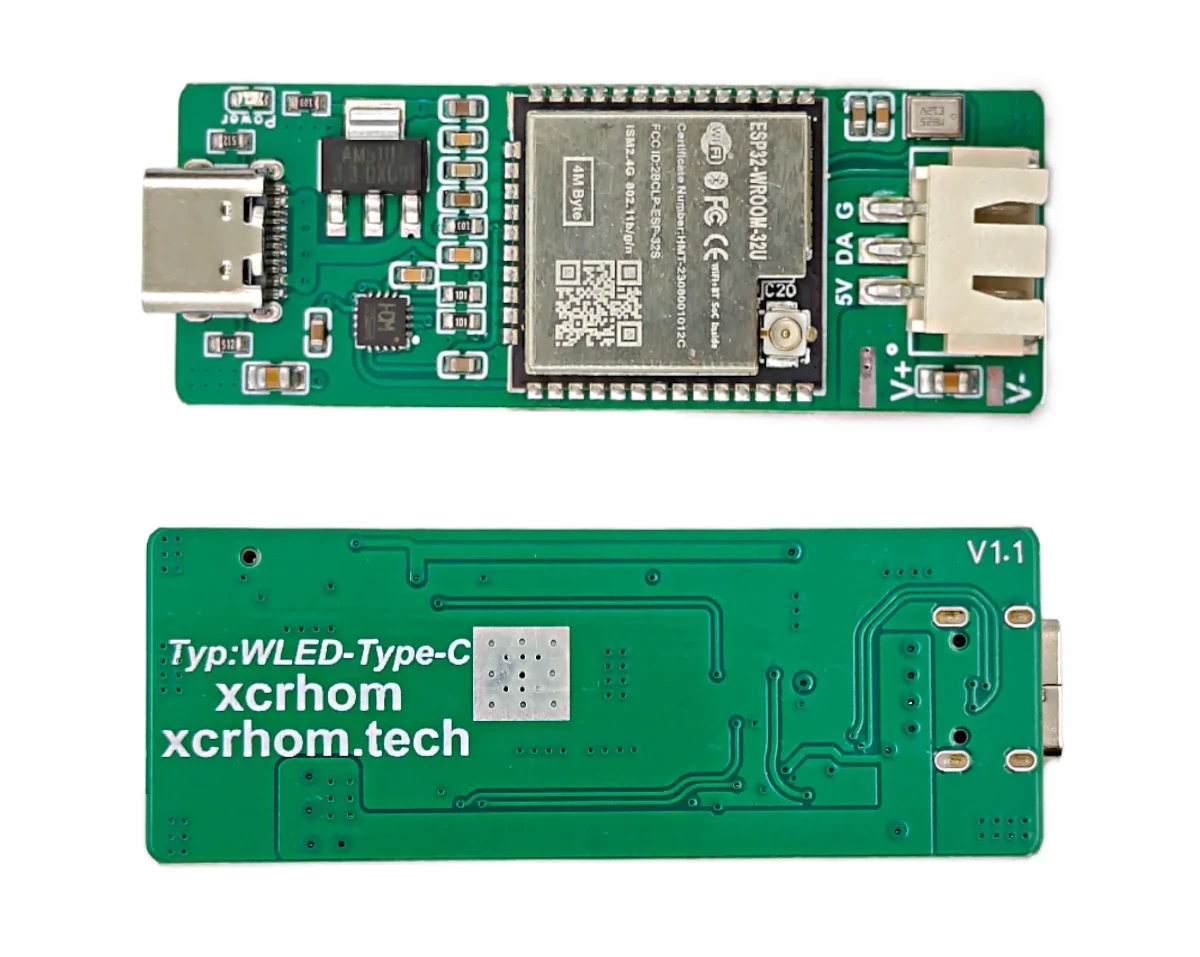

“xcrhom WLED Type-C” เป็นบอร์ด ESP32 ขนาดจิ๋วที่ออกแบบมาให้ใช้เฟิร์มแวร์โอเพ่นซอร์ส WLED ซึ่งรองรับแถบไฟ RGB LED strips รุ่น WS2812(B) นอกจากนี้ยังรองรับเอฟเฟกต์ที่ตอบสนองต่อเสียง (audio-reactive effects) โดยใช้ไมโครโฟนภายนอก ซึ่งดูเหมือนจะหมายถึงไมโครโฟนบนสมาร์ทโฟนที่รันแอป WLED (จะกล่าวถึงเพิ่มเติมในภายหลัง)

เราเคยเขียนเกี่ยวกับบอร์ดควบคุม WLED ขนาดเล็กที่ใช้ ESP32/ESP32-S3 มาแล้ว เช่น Adafruit Sparkle Motion Stick และ ANAVI Miracle Emitter โดยจุดขายหลักของบอร์ด xcrhom คือราคาที่จับต้องได้ โดยมีราคาประมาณ $12 (~400฿) ยังไม่รวมภาษี บน AliExpress

สเปคของบอร์ด xchome WLED Type-C board :

โมดูลไร้สาย – ESP32-WROOM-32D
- SoC – Espressif ESP32-D0WD dual-core Tensilica LX6 processor @ 240 MHz
- ที่เก็บข้อมุล – SPI flash 32Mbit
- การเชื่อมต่อ – Wi-Fi 802.11 b/g/n ความเร็วสูงสุด 150 Mbps, Bluetooth 4.2/5.x LE

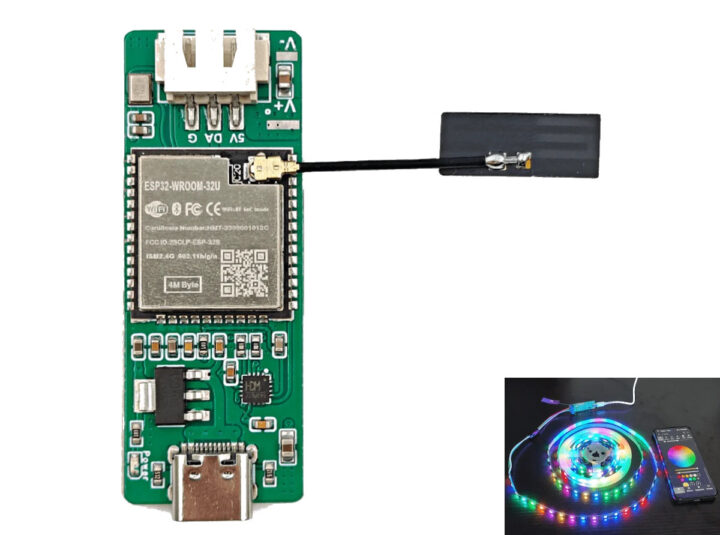

- คอนเนกเตอร์สายอากาศ IPEX (สายสายอากาศแถมให้)
รองรับ RGB LED
- ขั้วต่อ 3 พิน: GND, DA (Data), และ 5V
- รองรับแถบไฟ RGB LED strips, รุ่น WS2812X แบบ 5V (ไม่รองรับรุ่น 12V)
- รองรับแถบยาวสูงสุด 3 เมตร, สูงสุด 144 ดวง/เมตร (แต่อาจต้องลดความยาวลงเนื่องจากข้อจำกัดด้านพลังงาน)
USB – 1x พอร์ต USB Type-C พร้อมชิปแปลง USB to serial รุ่น WCH343
การจ่ายไฟ – 5V/5A ผ่านพอร์ต USB-C
ขนาดบอร์ด – 20.95 x 7.96 มม.

เว็บไซต์ xcrhome.tech ดูเหมือนว่าจะไม่มีการดูแลหรืออัปเดตข้อมูล และไม่มีรายละเอียดเกี่ยวกับบอร์ดดังกล่าวเลย รวมถึงข้อมูลเกี่ยวกับเฟิร์มแวร์ด้วย ดังนั้นผู้ใช้จึงต้องทำตามคำแนะนำบนเว็บไซต์ของ WLED แทน, สิ่งที่น่าสนใจคือบอร์ด Adafruit Sparkle Motion Stick มาพร้อมไมโครโฟน I2S ในตัวสำหรับใช้งานเอฟเฟกต์ตอบสนองต่อเสียง (audio-reactive effects) ขณะที่บอร์ด xcrhom WLED Type-C ระบุว่ารองรับไมโครโฟนภายนอก

ตอนแรกเราเข้าใจว่าผู้ใช้อาจต้องต่อไมโครโฟนจริงเข้ากับบอร์ด แต่บอร์ดนี้ไม่มีขั้วต่อหรือตำแหน่งสำหรับเชื่อมต่อไมโครโฟนเลย และการเชื่อมต่อไมโครโฟนเข้ากับโมดูล ESP32 โดยตรงก็จะยุ่งยาก, มีวิดีโอด้านล่างแสดงตัวอย่างที่ใช้สมาร์ทโฟนเครื่องหนึ่งรันแอป WLED และเลือกเอฟเฟกต์เสียงแบบ “2D CenterBars” (sound reactive หรือ SR effect) ในขณะที่อีกเครื่องหนึ่งเปิดเพลง ซึ่งคุณสามารถเรียนรู้เกี่ยวกับวิธีการป้อนเสียงแบบต่าง ๆ ได้จากเอกสาร WLED audio reactive
