microSD-express Pi Adapter : อะแดปเตอร์ microSD Express ขนาดจิ๋วสำหรับ Raspberry Pi 5

เราเพิ่งเขียนบทความเกี่ยวกับบอร์ด RPI5-SDexpress-Hat ของ Will Whang ซึ่งเพิ่มช่องใส่ microSD Express ให้กับ Raspberry Pi 5 แต่บอร์ดนี้มีขนาดค่อนข้างใหญ่ และใช้ขา GPIO 40 พินในการจ่ายไฟ ซึ่งไม่สะดวกหากคุณต้องการติดตั้ง Raspberry Pi HAT+ อื่นเพิ่มเติม

ส่วน “microSD-express Pi Adapter” ของ Vassily Petrov เป็นอะแดปเตอร์ microSD Express ขนาดเล็กกว่ามาก โดยอยู่บนแผ่น PCB แบบยืดหยุ่น สามารถเสียบตรงเข้ากับคอนเนกเตอร์ PCIe FFC โดยไม่ต้องพึ่งส่วนอื่น และใช้พลังงานจากขั้วต่อ PCIe เพียงอย่างเดียว

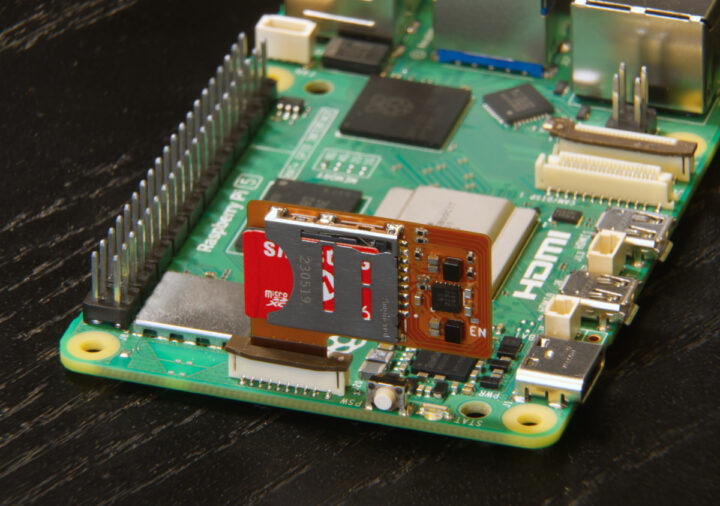

Tiny microSD Express adapter for Raspberry Pi 5

บนบอร์ด PCB เองมีแค่ช่องใส่การ์ด microSD Express และ Regulator ลดแรงดันไฟฟ้า DC/DC ของ Microchip MIC2230 800mA/800mA เท่านั้น เราได้รับแจ้งว่าสามารถทำความเร็วได้สูงสุดถึง 800 MB/s โดยจำกัดอยู่ที่อินเทอร์เฟซ PCIe Gen3 x1 บน Pi 5 เอง เพื่อเปรียบเทียบ RPI5-SDexpress-Hat ถูกทดสอบได้ประมาณ 600 MB/s สำหรับการอ่านเรียงลำดับ และต่ำกว่า 200 MB/s สำหรับการเขียนเรียงลำดับ โดยใช้ microSD Express card ของ Samsung ความจุ 256GB

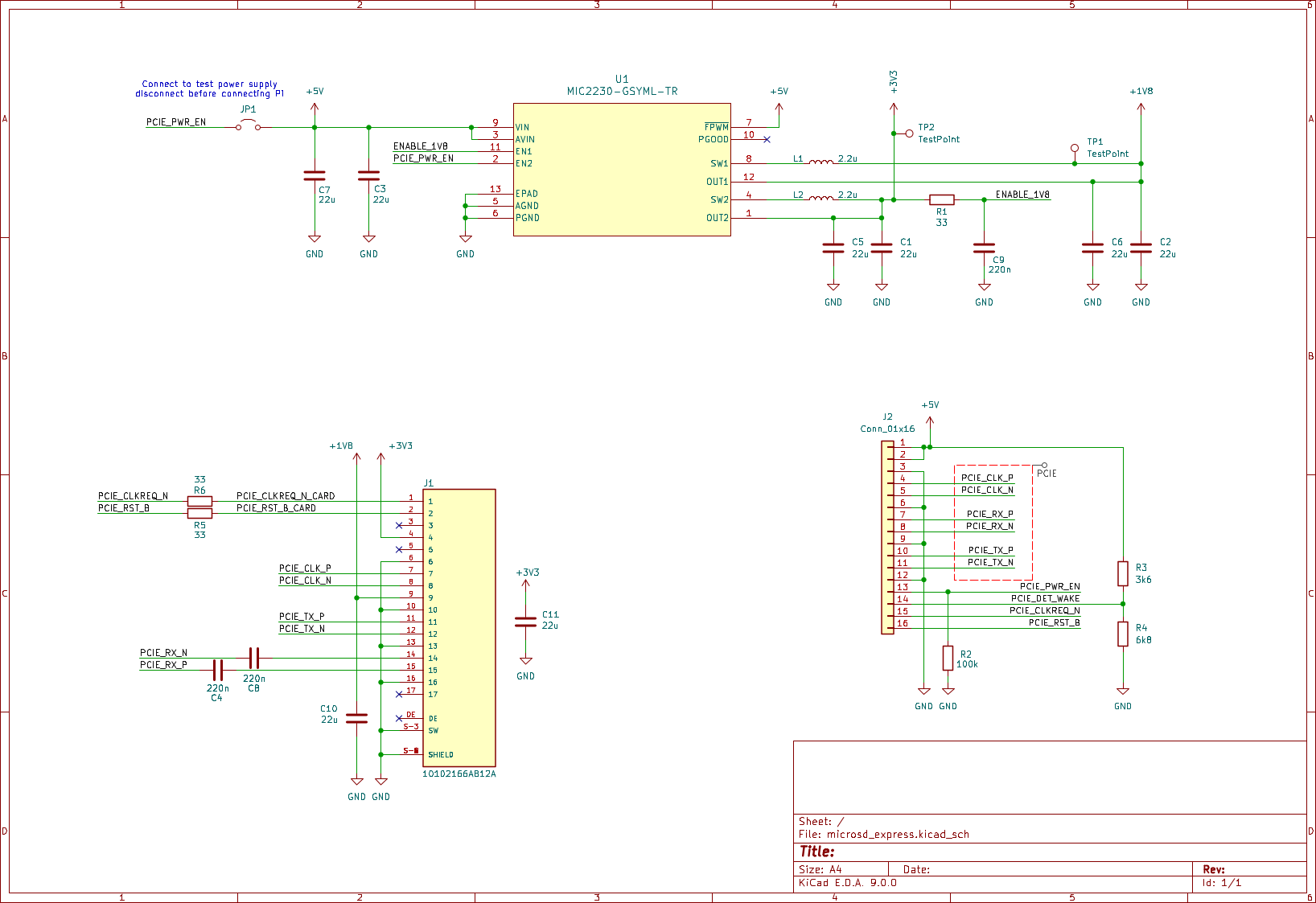

microSD Express adapter schematics

สิ่งที่เรากังวลในตอนแรกคือเรื่องพลังงานที่จ่ายผ่าน PCIe ว่าจะเพียงพอหรือไม่ ในทางทฤษฎี microSD Express card อาจใช้พลังงานสูงสุดถึง 1.8 วัตต์บนอินเทอร์เฟซ PCIe Gen3 x1 ขณะที่ขา 5V สองขาบน PCIe ของ Pi 5 รองรับกระแสไฟที่ 500mA ต่อขา (รวมเป็น 1A) ดังนั้นที่แรงดัน 5V (รวมเป็น 5 วัตต์) ก็น่าจะเพียงพอ

microSD-express Pi Adapter เป็นฮาร์ดแวร์โอเพ่นซอร์ส โดยมีไฟล์ KiCad สำหรับผังวงจรและเลย์เอาต์ PCB, ไฟล์ PDF schematic, รายการชิ้นส่วน (BoM) และไฟล์ Gerber เผยแพร่ไว้ทั้งหมดบน GitHub แต่ไม่ได้ระบุไลเซนส์ชัดเจน ถ้าต้องการสร้างใช้งานเอง Vassily อธิบายว่า “การควบคุมค่า Impedance อย่างแม่นยำเป็นสิ่งสำคัญสำหรับประสิทธิภาพของ PCIe ที่ดี โดยไฟล์ที่ให้มานั้นออกแบบมาสำหรับวัสดุไดอิเล็กทริก PI หนา 50μm และแผ่นทองแดงหนา 0.5oz”.

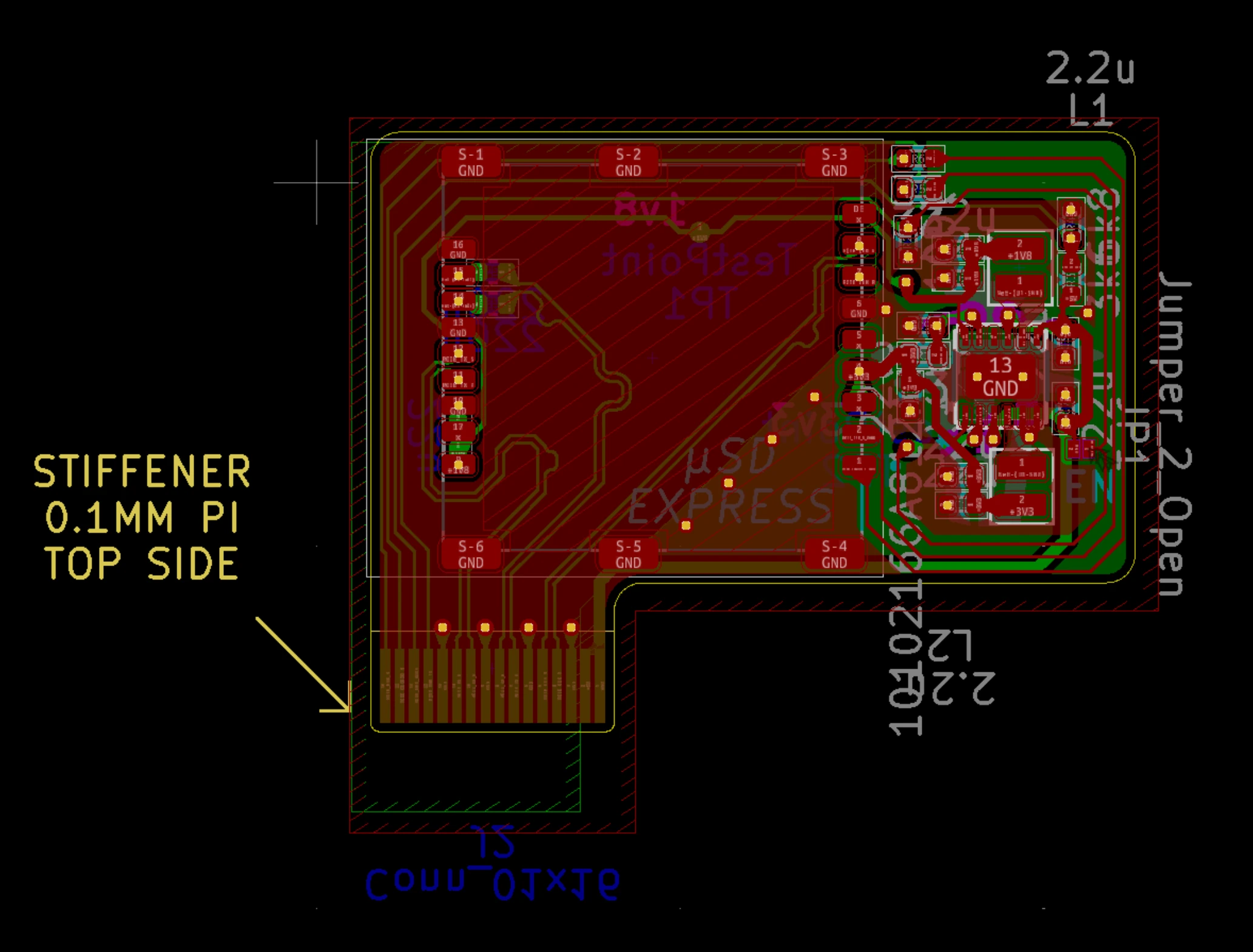

microSD Express Pi Adapter PCB layout

ยังไม่มีสัญญาณว่า Vassily วางแผนจะวางจำหน่ายอะแดปเตอร์นี้ แต่ก็คงไม่แปลกใจนักหากในอนาคตจะมีวางขายในราคาไม่กี่ดอลลาร์บน AliExpress หรือ eBay

แปลจากบทความภาษาอังกฤษ : microSD-express Pi Adapter is an ultra-small microSD Express adapter for the Raspberry Pi 5
