EdgeLogix-1145 : อุปกรณ์ PLC ที่ใช้ Raspberry Pi CM5 พร้อมพอร์ต GbE คู่, RS485, RS232, DI/DO 24V

OpenEmbed EdgeLogix-1145 เป็นอุปกรณ์ PLC (Programmable Logic Controller) ที่ใช้ Raspberry Pi CM5 มาพร้อมพอร์ต Gigabit Ethernet จำนวน 2 พอร์ต และ Terminal Block ที่รองรับ RS232, RS485, อินพุต/เอาต์พุตดิจิทัล 24V (DI/DO) และอินพุตแบบแอนะล็อกที่ทำงานในช่วงแรงดัน 0 ถึง 10 โวลต์

คอนโทรลเลอร์นี้สามารถติดตั้งบนราง DIN ได้ และยังมีพอร์ต HDMI, ช่องใส่ microSD card, พอร์ต USB 3.0, พอร์ต USB-C, รองรับการเชื่อมต่อ WiFi 5, Bluetooth 5.0, และ 4G LTE รวมถึงมี local bus ที่เชื่อมต่อ GPIO และ SPE (Single Pair Ethernet)

OpenEmbed EdgeLogix145 PLC

EdgeLogic-1145 specifications:

  • SoM – Raspberry Pi CM5
    • SoC – Broadcom BCM2712
      • CPU – Quad-core Cortex-A76 @ 2.4 GHz
      • GPU – VideoCore VII
    • หน่วยความจำ – RAM 1GB, 2GB, 4GB หรือ 8GB
    • ที่เก็บข้อมูล – ไม่มีหน่วยความจำ (เฉพาะรุ่น CM5 Lite) หรือเลือกเป็น eMMC ขนาด 8GB, 16GB หรือ 32GB
    • การเชื่อมต่อไร้สาย – รองรับ WiFi 5 และ Bluetooth 5.0 (เป็นอุปกรณ์เสริม)
  • ที่เก็บข้อมูลเพิ่มเติม – ช่องใส่ MicroSD card สำหรับรุ่น CM5 Lite
  • พอร์ตแสดงผล – HDMI รองรับความละเอียดสูงสุด 4Kp60
  • ระบบเครือข่าย
  • 2x พอร์ต Gigabit Ethernet, (หนึ่งพอร์ตแบบเนทีฟ อีกหนึ่งพอร์ตผ่านชิป Microchip LAN7430 PCIe 3.1)
    • Single Pair Ethernet (SPE) ผ่านขั้วต่อ “local bus”
    • รองรับ WiFi 5 และ Bluetooth 5.0 (จากโมดูล CM5)
    • รองรับ 4G LTE (อุปกรณ์เสริม) พร้อมช่องใส่ซิมคู่ (Dual SIM)
    • 2x คอนเนกเตอร์สายอากาศ SMA
  • USB
    • พอร์ต USB 3.0
    • พอร์ต USB Type-C
  • Terminal Block 34 พิน
    • 2x อินเทอร์เฟส RS485 แบบแยกสัญญาณ (isolated)
    • 1x อินเทอร์เฟส RS232
    • 8x DO แบบแยกสัญญาณ, ระดับลอจิก 24V
    • 8x DI แบบแยกสัญญาณ, ระดับลอจิก 24V
    • 4x 16-bit analog inputs, 0 to 10V
  • การขยาย – ขั้วต่อ local bus 10 พินพร้อม GPIO และ SPE ความเร็ว 10 Mbps
  • ความปลอดภัย – ATECC608A secure element
  • อื่นๆ
    • ปุ่มรีเซ็ต
    • ไฟแสดงสถานะ Power, Run, Error และ 4G
    • นาฬิกา RTC พร้อมแบตเตอรี่สำรอง
  • การจ่ายไฟ – 24V ผ่านขั้วต่อแบบ Terminal Block 3 พิน
  • ขนาด – ยังไม่ระบุ
  • ช่วงอุณหภูมิการทำงาน – -20°C ถึง +60°C

EdgeLogix 1145 PLC pinout diagram

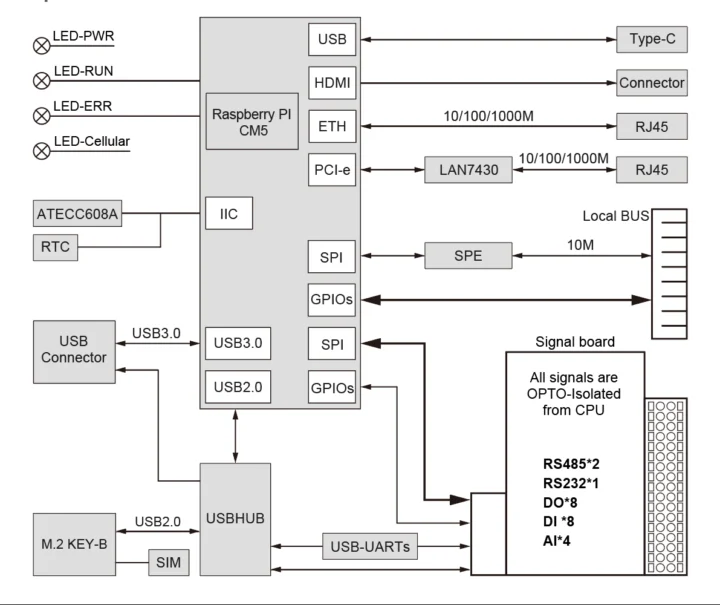

Raspberry Pi CM5 PLC Block Diagram
บล็อกไดอะแกรม

ยังไม่มีข้อมูลมากนักเกี่ยวกับการรองรับซอฟต์แวร์ แต่มีการระบุว่า EdgeLogix 1145 รองรับซอฟต์แวร์จากผู้พัฒนาภายนอก (third-party) เช่น Codesys และโปรแกรมที่สามารถทำงานร่วมกับระบบ SCADA ได้ (รองรับเป็นตัวเลือกเพิ่มเติม) นอกจากนี้ OpenEmbed ยังกล่าวถึงการควบคุมเครื่องจักรด้วยบล็อกฟังก์ชัน PLCopen Motion และโมดูลมาตรฐาน

การใช้งานที่เป็นเป้าหมาย ได้แก่ เกตเวย์ IoT, เราเตอร์ 4G/LTE, คอนโทรลเลอร์สำหรับ edge computing, PLC ที่กำหนดโดยซอฟต์แวร์ (Software-defined PLC), ระบบควบคุมในอุตสาหกรรม และระบบอัตโนมัติในอาคาร

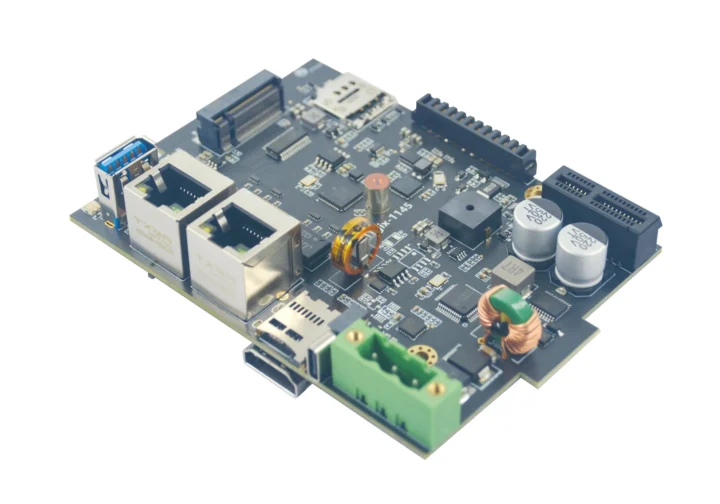

EdgeLogix 1145 PLC board
เมนบอร์ด (ด้านบน)

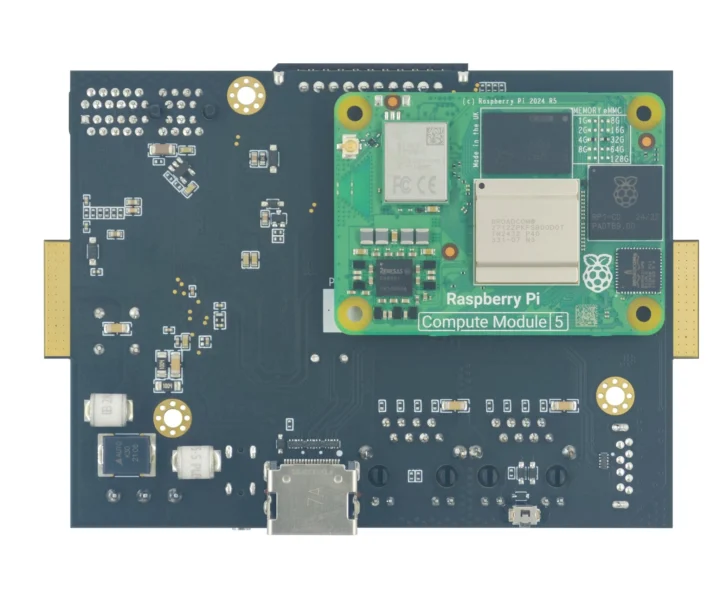

Raspberry Pi CM5 LPC board
บอร์ดพร้อม Raspberry Pi CM5

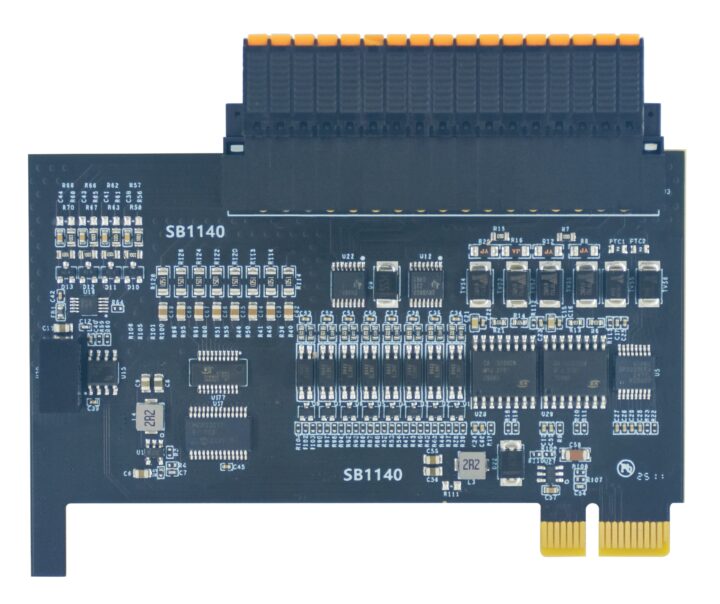

SB1140 terminal block board
SB1140 terminal block board

EdgeLogix1145-A-1G8G เป็นรุ่น entry-level ซึ่งเป็น PLC ที่ใช้ Raspberry Pi CM5 พร้อม RAM ขนาด 1GB, หน่วยความจำ eMMC ขนาด 8GB และไม่มีโมดูลไร้สาย แต่ทางบริษัทยังไม่ได้เปิดเผยราคาของรุ่นนี้, รุ่น EdgeLogix1145-A-2G16G (RAM 2GB, eMMC 16GB, ไม่มีโมดูลไร้สาย) จำหน่ายในราคา $249 (~8,200฿), ส่วนรุ่น EdgeLogix1145-A-4G32G-WIFI (RAM 4GB, eMMC 32GB, พร้อมโมดูล WiFi 5 และ Bluetooth 5.0) จำหน่ายในราคา $299(~9,800฿) สำหรับการสั่งซื้อจำนวน 100 ชิ้น, ราคาตัวอย่างจะสูงกว่าราคาปกติประมาณ 20% และหากสั่งซื้อในปริมาณมากก็จะได้ราคาที่ต่ำกว่านี้ วิธีที่สะดวกที่สุดในการสั่งซื้อตัวอย่างน่าจะเป็นผ่านทาง Alibaba, ส่วน[น AliExpress ก็มีจำหน่ายจากผู้ขายหลายราย แต่ราคาจะค่อนข้างสูงกว่ามาก สามารถดูข้อมูลเพิ่มเติมได้ที่หน้าเพจของผลิตภัณฑ์

แปลจากบทความภาษาอังกฤษ : EdgeLogix-1145 – A Raspberry Pi CM5-based PLC with dual GbE, RS485, RS232, 24V DI/DO, and analog inputs
