Aurawave AW100 : โมดูลสำหรับ Auracast และ Bluetooth LE Audio

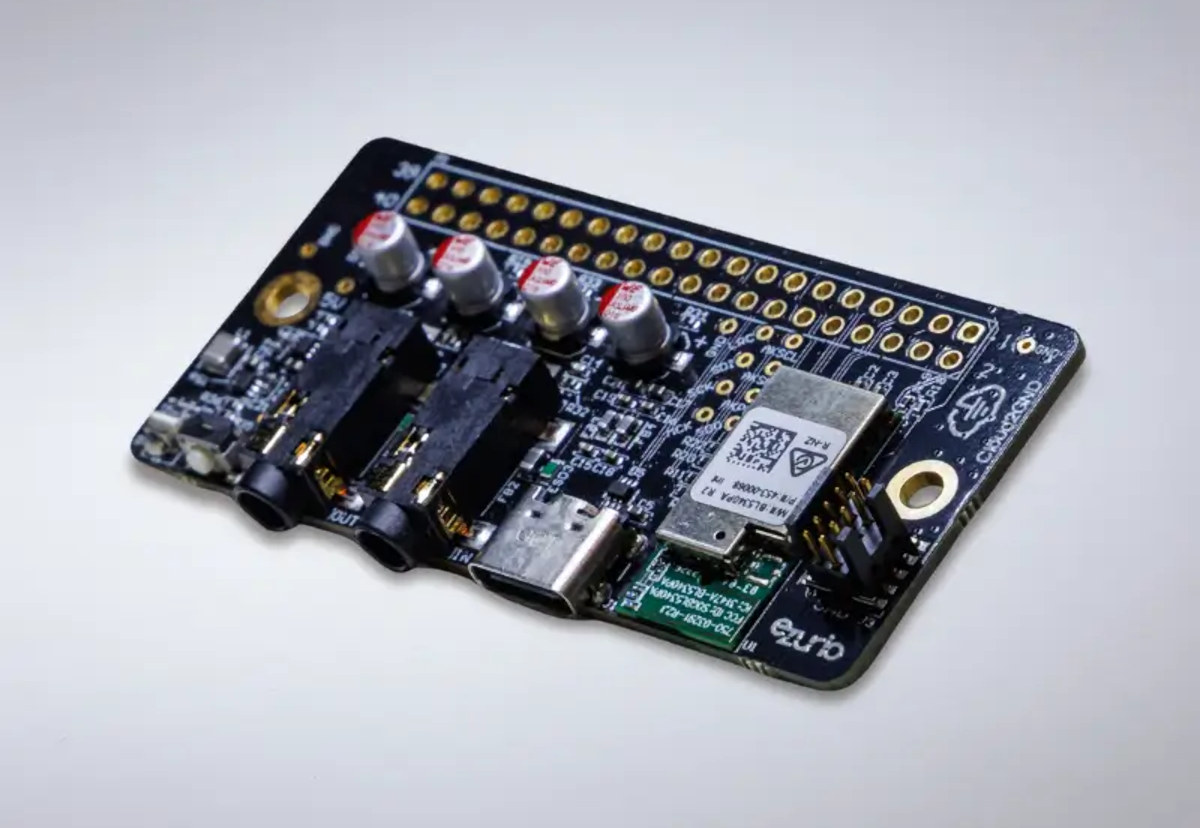

Cloud2GND และ Ezurio (เดิมชื่อ Laird Connectivity) ได้เปิดตัวโมดูล Aurawave AW100 series ที่ออกแบบมาเพื่อช่วยให้การพัฒนาผลิตภัณฑ์ Auracast และ Bluetooth LE Audio ทำได้ง่ายขึ้น

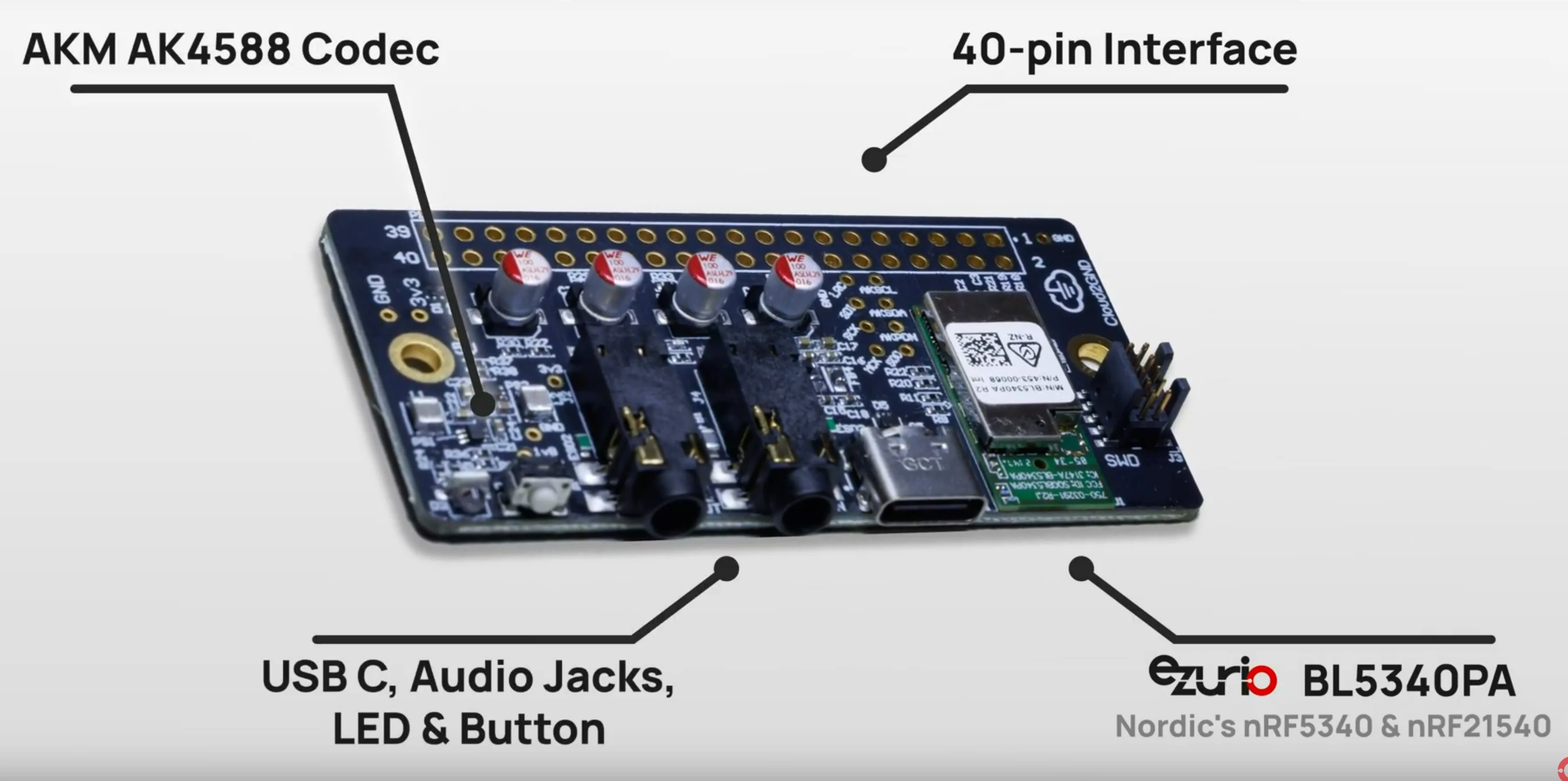

โมดูล Aurawave AW100PA ถูกพัฒนาบนพื้นฐานของโมดูล BL5340PA และ BL5340 ของ Ezurio ที่ใช้ชิป Nordic nRF5340 wireless SoC โดยรุ่น BL5340PA จะเพิ่ม nRF21540 RF front-end module เพื่อขยายระยะการเชื่อมต่อและเพิ่มความเสถียรในการสื่อสาร นอกจากนี้ยังได้บูรณาการชิป AKM AK4558 audio codec ซึ่งให้ค่า signal-to-noise ratio ที่ดี และมีค่า total harmonic distortion (THD) ต่ำอีกด้วย

สเปคของ Aurawave AW100 :

โมดูลไร้สาย – Ezurio BL5340PA Series Module
- SoC – Nordic Semi nRF5340
  - CPU แบบ Dual-core
    - โปรเซสเซอร์ Arm Cortex-M33 สำหรับงานแอปพลิเคชัน @ 128MHz พร้อมหน่วยความจำ 1 MB Flash & 512 KB RAM
    - โปรเซสเซอร์ Arm Cortex-M33 สำหรับเครือข่าย @ 64MHz พร้อมหน่วยความจำ 256 KB Flash & 64 KB RAM
  - การเชื่อมต่อไร้สาย – Bluetooth 5.4 LE (รองรับ Bluetooth LE 6.0), Bluetooth mesh, NFC, Thread, Zigbee, 802.15.4, ANT และโพรโทคอล 2.4 GHz แบบ proprietary (หมายเหตุ: โมดูลนี้ใช้งานจริงเฉพาะ BLE 5.4)
- FEM – Nordic nRF21540 Front End Module
- สายอากาศ – แบบภายใน
ที่เก็บข้อมูล – QSPI Flash 32MBit
ระบบเสียง (Audio):
- Codec – AKM AK4558 digital sigma-delta 32-bit codec
  - 108dB Dynamic Range S/N DAC
  - 100dB S/(N+D) DAC
  - 108dB Dynamic Range S/N ADC
  - 92dB S/(N+D) ADC
- อินพุต/เอาต์พุตแบบอนาล็อก
  - ช่อง 3.5mm TRS stereo Line input
  - ช่อง 3.5mm TRS stereo Line output
  - I2S + Line In/Out ผ่าน 40-pin header
- เส้นทางสัญญาณเสียง (Audio paths):
  - nRF5340 I2S Controller → AK4558EN I2S Target → Line Out
  - Header I2S Controller → BL5340 I2S Target → LE Audio
  - Line In → AK4558EN I2S Controller → BL5340 I2S Target → LE Audio
- รองรับการส่งเสียงผ่าน BLE ระยะไกลสุดถึง 250 เมตร
USB – พอร์ต USB-C ใช้สำหรับจ่ายไฟ, สัญญาณเสียง และ AT control
ขยายการเชื่อมต่อ – header 40-pin (2×20, ระยะห่าง 2.54 มม.)
- Audio – I2S In/Out, Line Audio In/Out, PDM multiplexed กับขา GPIO
- USB
- I2C, SPI, UART x2
- GPIO x5
- +5V และ GND
การดีบัก – อินเทอร์เฟซ SWD สำหรับการโปรแกรม
อื่น ๆ
- ปุ่มกดควบคุม
- ไฟ LED 2 สี (เขียว/น้ำเงิน)
แรงดันไฟเลี้ยง – 5V DC
ขนาด – 65 x 32 มม. (PCB แบบ 6-layer)
ช่วงอุณหภูมิใช้งาน – -20°C ถึง +70°C

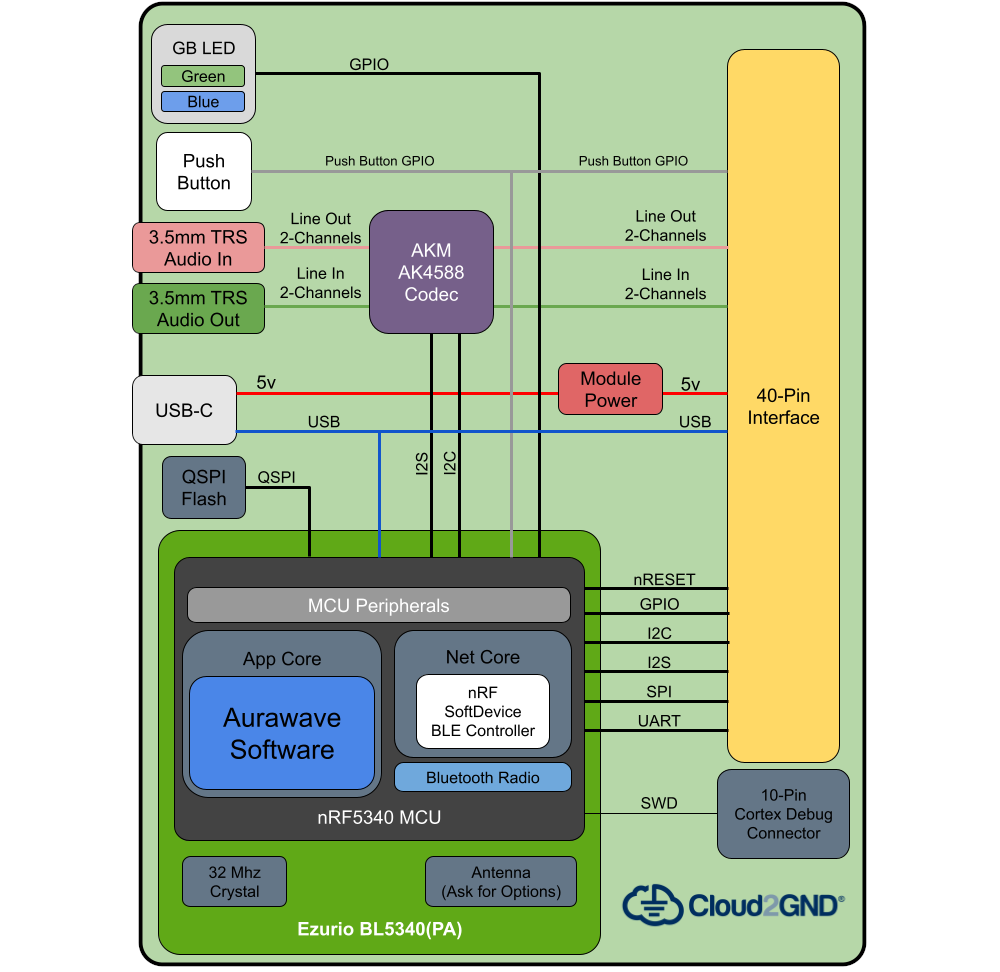

Auraware AW100 block diagram — สถาปัตยกรรมระบบ (System architecture)

โมดูลนี้สามารถใช้งานในโหมด Standalone ได้ โดยใช้ คำสั่ง AT ผ่านพอร์ต USB serial สำหรับการตั้งค่าเริ่มต้น พร้อมจ่ายไฟผ่าน USB-C และสามารถกระจายเสียงทั้งแบบอนาล็อกหรือดิจิทัลผ่าน แจ็ค 3.5 มม. หรืออุปกรณ์ที่รองรับ USB Audio class drivers, อีกทางเลือกหนึ่ง โมดูล AW100 สามารถเชื่อมต่อกับโฮสต์ผ่าน GPIO header 40-พิน, ขา I/O, หรือ USB เพื่อจ่ายไฟและควบคุมด้วย AT commands ผ่าน UART/GPIO หรือ USB ในกรณีนี้จะรองรับการส่งสัญญาณเสียงผ่าน I2S, USB หรือ line-level analog ได้ผ่าน header 40-พิน

นี่ไม่ใช่ชุดพัฒนา Bluetooth LE Audio ที่ใช้ nRF5340 ชุดแรกที่มีออกมา แต่ข้อได้เปรียบหลักของชุดนี้คือ ผู้พัฒนาสามารถนำโมดูล Ezurio BL5340PA หรือ BL5340 ไปบูรณาการเข้ากับการออกแบบของตนเองได้ เมื่อใช้งานชุดพัฒนาเสร็จสิ้นแล้ว

แหล่งข้อมูลสำหรับโมดูล Aurawave AW100 เช่น เอกสารสรุปผลิตภัณฑ์ (product brief), เอกสาร datasheet, เฟิร์มแวร์, คู่มือคำสั่ง AT, แบบร่างทางเทคนิค (technical drawing) และอื่น ๆ สามารถหาได้จากหน้าผลิตภัณฑ์บนเว็บไซต์ Ezurio ซึ่งยังสามารถสั่งซื้อโมดูล/ชุดคิท Aurawave AW100 ได้ในราคา $199 (~6,500฿) นอกจากนี้ยังมีรายละเอียดเพิ่มเติมบางส่วนในข่าวประชาสัมพันธ์
