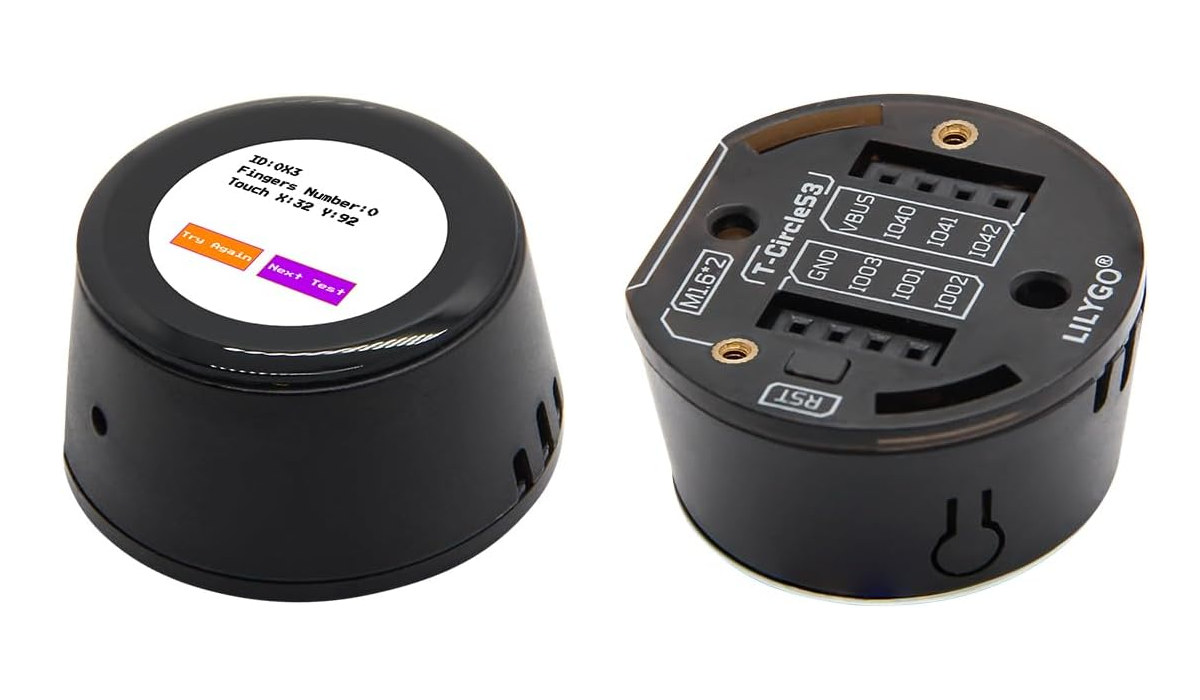

LILYGO T-Circle-S3 – ชุดพัฒนา ESP32-S3 พร้อมหน้าจอสัมผัสทรงกลมขนาด 0.75 นิ้ว, ไมโครโฟน และลำโพง

LILYGO T-Circle-S3 เป็นบอร์ดพัฒนาหน้าจอสัมผัสทรงกลมที่ใช้ไมโครคอนโทรลเลอร์ ESP32-S3 ออกแบบมาสำหรับสมาร์ทแก็ดเจ็ต (Smart Gadget), อุปกรณ์ IoT และงานด้านอุปกรณ์สวมใส่ โดยบอร์ดนี้มาพร้อมกับ Wi-Fi 4, Bluetooth 5.0, ไมโครโฟน MEMS, แอมป์เสียง Class-D ขนาด 3W รองรับลำโพง, ไฟ RGB LED, ขา GPIO ด้านหลัง 6 ขา, อินเทอร์เฟซ Qwiic และพอร์ต USB-C สำหรับชาร์จไฟ

บอร์ดนี้มีความคล้ายกับ Waveshare RP2350-LCD-1.28 ที่ใช้ดีไซน์หน้าจอกลมเช่นเดียวกัน แต่ต่างกันตรงที่ไม่มีการเชื่อมต่อไร้สายและไม่มีระบบเสียง นอกจากนี้ยังคล้ายกับ Dual Roundy (ESP32-S3) ของ SB Component แต่เมื่อเปรียบเทียบกันแล้ว T-Circle-S3 มีขนาดเล็กกว่า พร้อมฟังก์ชันหน้าจอสัมผัส, ไมโครโฟน, แอมป์ลำโพง และไฟ RGB LED

สเปคของ LILYGO T-Circle-S3 :

Wireless SoC – ESP32-S3R8
- CPU – Dual-core Tensilica LX7 ความเร็วสูงสุด 240 MHz พร้อมคำสั่งเวกเตอร์
- หน่วยความจำ – SRAM 512KB, PSRAM 8MB
- ที่เก็บข้อมูล – ROM 384KB
- การเชื่อมต่อไร้สาย – WiFi 4 ความถี่ 2.4 GHz และ Bluetooth LE
ที่เก็บข้อมูล – flash 16MB
จอแสดงผล
- หน้าจอ TFT LCD ทรงกลมขนาด 0.75 นิ้ว
- ความละเอียด 160 × 160 พิกเซล, แสดงสีได้ 262K สี
- ไดรเวอร์จอ – GC9D01N
- คอนโทรลเลอร์ระบบสัมผัสแบบ Capacitive – CST816D
ระบบเสียง
- แอมป์ลำโพง – Maxim Integrated MAX98357A Class-D, I²S, กำลังขับ 3W
- ไมโครโฟน – Goertek MSM261 I²S MEMS
USB – พอร์ต USB Type-C สำหรับจ่ายไฟ ชาร์จ และเขียนโปรแกรม
การขยาย
- 6x GPIO ด้านหลัง ผ่านคอนเนกเตอร์หญิง 2x 4-pin
- คอนเนกเตอร์ Qwiic I²C
อื่น ๆ
- ปุ่มรีเซ็ต
- ไฟ APA102 RGB LED
การจ่ายไฟ – 5V ผ่าน USB Type-C, กระแสสูงสุด 500mA

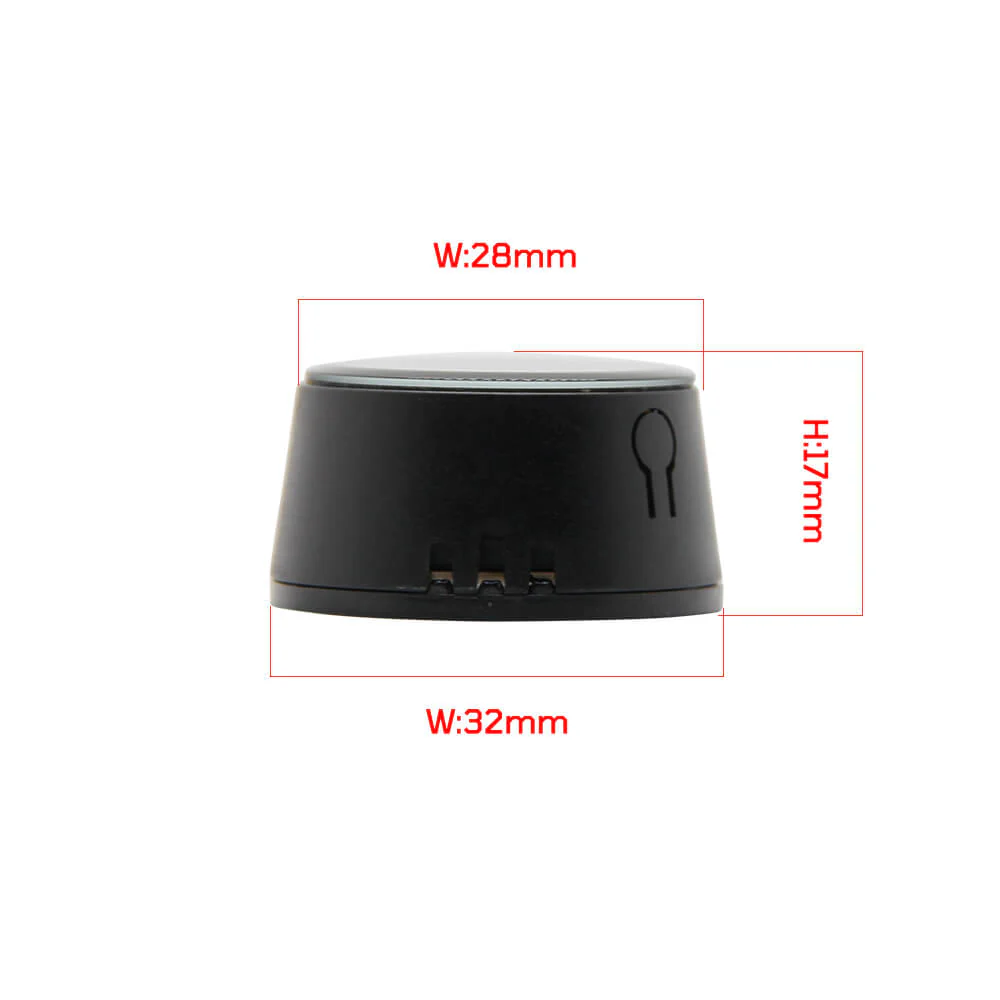

ขนาด – ฐาน 32 มม., ด้านบน 28 มม. x สูง 17 มม.

บอร์ดพัฒนานี้สามารถโปรแกรมได้ด้วย Arduino, PlatformIO และ ESP-IDF framework รายละเอียดเพิ่มเติม รวมถึงข้อมูลฮาร์ดแวร์ โค้ดตัวอย่างสำหรับ Arduino, PlatformIO และ ESP-IDF รวมถึงคู่มือเริ่มต้นใช้งาน (Quick Start Guide) สามารถดูได้บน GitHub

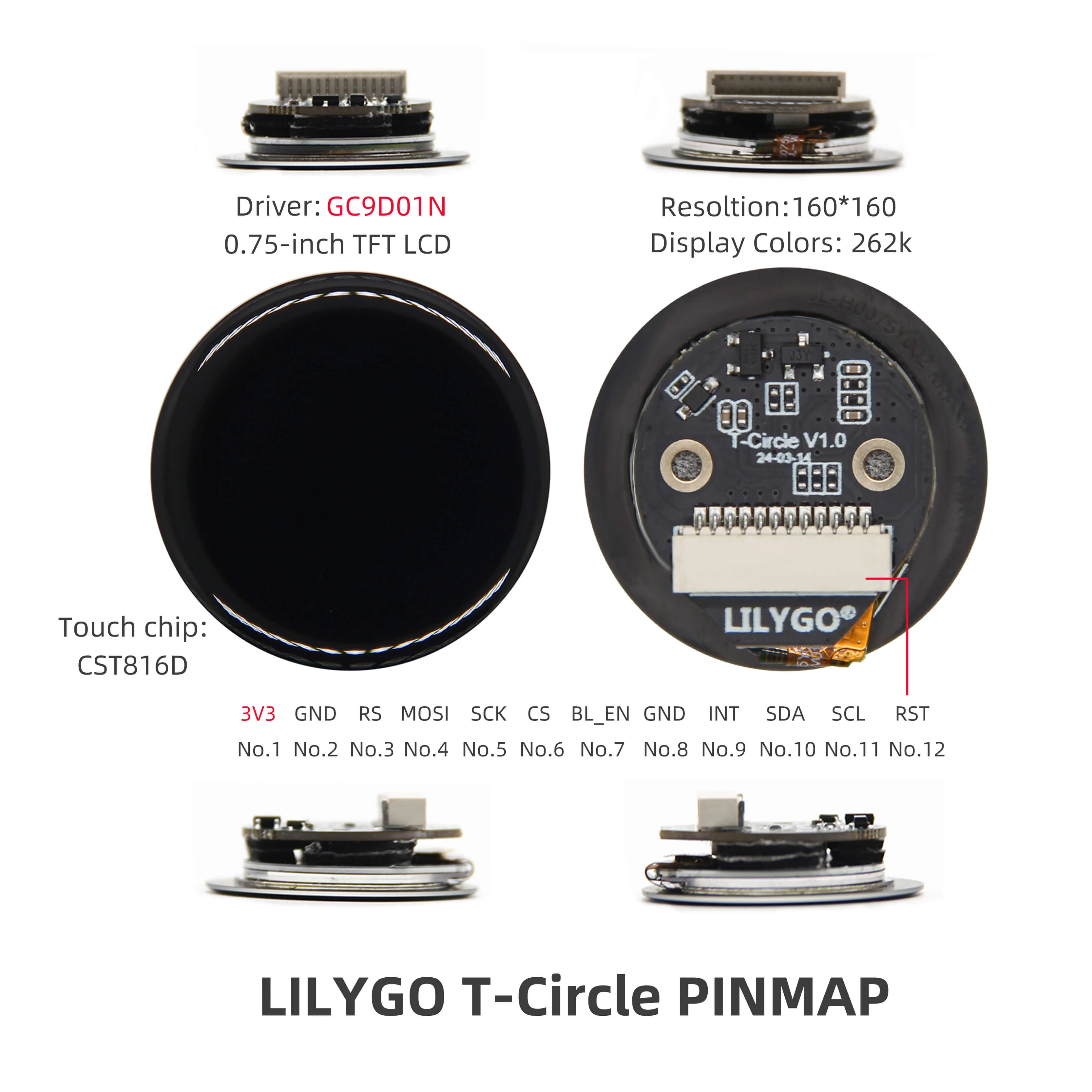

LILYGO T-Circle Pinout — พินเอาท์ไดอะแกรมของ LILYGO T-Circle (ไม่มี ESP32-S3)

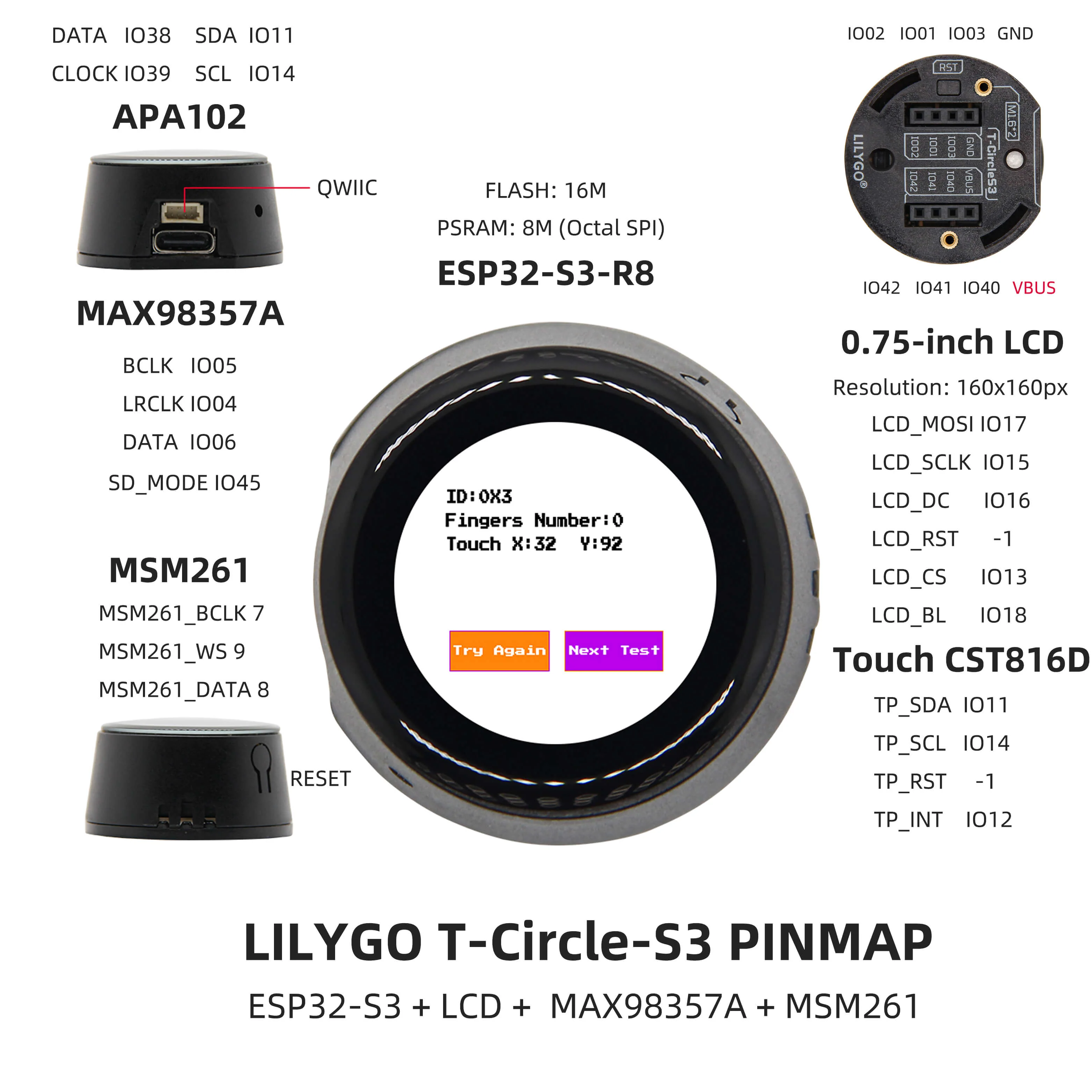

LILYGO T-Circle-S3 Pinout — ไดอะแกรมพินเอาต์ T-Circle-S3 และภาพรวมฮาร์ดแวร์

บอร์ดพัฒนานี้มีให้เลือก 2 รุ่น คือ T-Circle และ T-Circle-S3 : T-Circle เป็นบอร์ดแสดงผลอย่างเดียว ขนาด 0.75 นิ้ว ความละเอียด 160×160 พิกเซล โดยต้องเชื่อมต่อกับคอนโทรลเลอร์ภายนอกจึงจะสามารถทำงานได้ และ T-Circle-S3 เป็นบอร์ดพัฒนาแบบครบฟังก์ชันในขนาดกะทัดรัด มาพร้อมไฟ RGB LED และพอร์ต USB Type-C เหมาะสำหรับการใช้งานเดี่ยวในอุปกรณ์สวมใส่ (wearable) และงานด้าน IoT

T-Circle และ T-Circle-S3 วางจำหน่ายบน AliExpress ราคา $13 (~420฿) และ $29 (~940฿) ตามลำดับนอกจากนี้ยังสามารถซื้อได้จาก Amazon ราคา $12 (~400฿) หรือ $28.00 (~900฿)
