Baguette S3 : บอร์ด ESP32-S3 ออกแบบมาเพื่อเบรดบอร์ด

เราเขียนถึงบอร์ดที่ใช้งานร่วมกับเบรดบอร์ดอยู่บ่อยครั้ง โดยทั่วไปหมายถึงบอร์ดที่สามารถเสียบเข้ากับเบรดบอร์ดได้พอดี แต่ก็มักจะเหลือพื้นที่ให้ใช้งานจริงๆ เพียงแค่หนึ่งหรือสองแถวเท่านั้น จนถึงตอนนี้ตัวเลือกที่ดีที่สุดที่เราเคยพบอาจจะเป็น Raspberry Breadstick ออกแบบมาสำหรับเบรดบอร์ดขนาดเต็ม แต่ก็ยังมีข้อจำกัดที่จำนวนขา I/O ของไมโครคอนโทรลเลอร์ Raspberry Pi RP2040

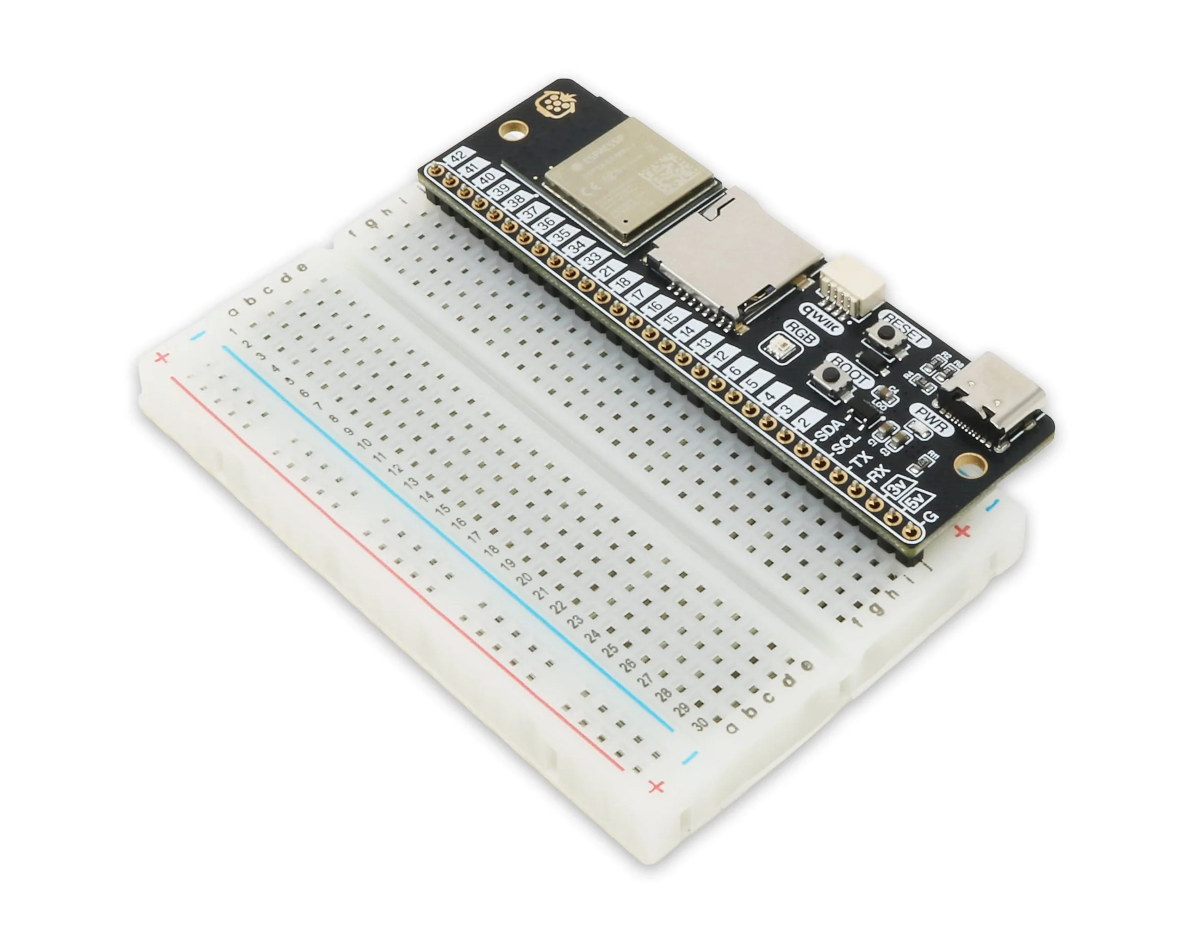

เมื่อพูดถึงความเป็นมิตรต่อการใช้งานกับเบรดบอร์ดก็คงยากที่จะสู้ Baguette S3 ของ The Pi Hut ได้ เพราะมาพร้อมกับ header แบบ 30 พินแถวเดียวที่ออกแบบมาให้เสียบลงในแถวใดแถวหนึ่งของเบรดบอร์ดโดยตรง ทำให้เหลือพื้นที่สำหรับการทดลองวงจรอย่างกว้างขวาง นอกจากนี้บอร์ดยังใช้ไมโครคอนโทรลเลอร์ ESP32-S3 พร้อมด้วยสล็อต microSD, พอร์ต USB-C สำหรับจ่ายไฟและโปรแกรม, พอร์ต Qwiic สำหรับต่อขยาย, ไฟ RGB LED, รวมถึงปุ่ม RESET และ BOOT อีกด้วย

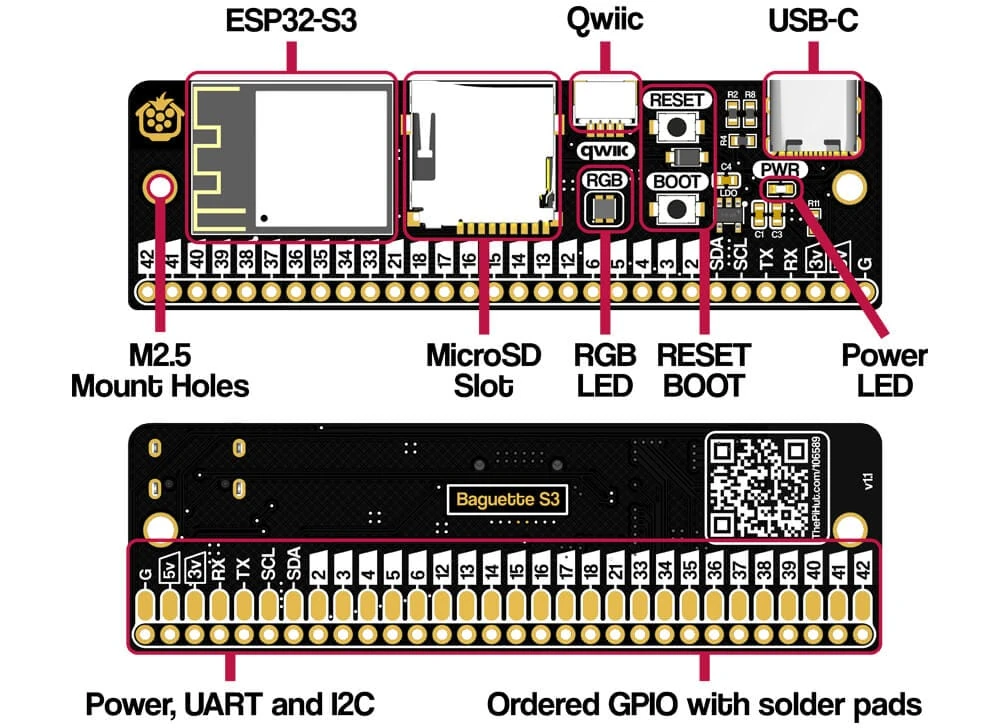

สเปคของ Baguette S3 :

โมดูลไร้สาย – ESP32-S3-MINI-1-N8
- SoC – โปรเซสเซอร์ ESP32-S3 แบบ dual-core Xtensa LX7 พร้อมการเชื่อมต่อ WiFi 4 และ Bluetooth 5.0
- ที่เก็บข้อมูล – QSPI flash ขนาด 8MB
- สายอากาศ – สายอากาศแบบ PCB
ที่เก็บข้อมูล – ช่องเสียบการ์ด MicroSD
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม
การขยาย
- Header แบบ 30 พินที่เข้ากับเบรดบอร์ดและแผ่นบัดกรี พร้อม 23x GPIO, I2C, UART, 5V, 3.3V, GND
- คอนเนคเตอร์ Qwiic สำหรับการต่อขยาย
อื่น ๆ
- ไฟ WS2812C RGB LED
- ไฟแสดงสถานะ Power
- ปุ่ม Boot และ Reset, สวิตช์เลือก BAT/5V
- 2x รูยึด M2.5
การจ่ายไฟ
- 5V ผ่านพอร์ต USB-C หรือขา 5V/GND
- 3.3V ผ่านขา 3V/GND
- ชิปกำเนิดแรงดันคงที่ ME6211 3.3V LDO
ขนาด – 77.5 x 23.7 มม.
น้ำหนัก – 13 กรัม

ด้านซอฟต์แวร์ สามารถรันเฟิร์มแวร์ใด ๆ ที่รองรับ ESP32-S3 ได้ แต่เอกสารปัจจุบันจะเน้นไปที่ Arduino สำหรับการเขียนโปรแกรมทั่วไป และ ESPHome สำหรับการเชื่อมต่อกับ Home Assistant โดยมีการระบุว่าเอกสารแนะนำสำหรับ MicroPython และ CircuitPython กำลังจะตามมาเร็ว ๆ นี้

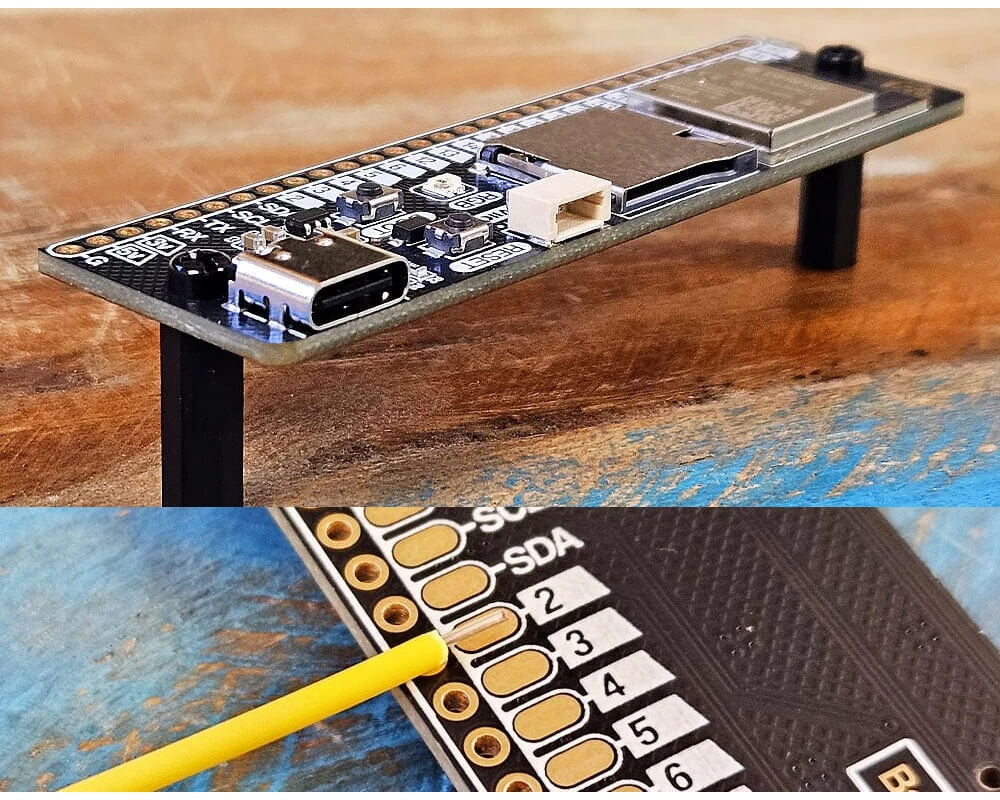

เมื่อบอร์ดไม่ได้เสียบอยู่บนเบรดบอร์ด รูยึดทั้งสองสามารถใช้สำหรับการติดตั้งได้ อีกทั้งแผ่นบัดกรียังเปิดโอกาสให้ผู้ใช้สามารถบัดกรีสายไฟเข้ากับบอร์ดโดยตรงได้อีกด้วย

The Pi Hut วางจำหน่ายบอร์ด ESP32-S3 ที่เป็นมิตรกับเบรดบอร์ดนี้ในราคาเพียงประมาณ $12.95 (~410฿) ราคานี้ไม่รวม VAT ซึ่งถือว่าเป็นราคาที่ถูกกว่า Raspberry BreadStick ที่มีราคา $55 (~1,700฿)

แปลจากบทความภาษาอังกฤษ : Baguette S3 ESP32-S3 board gets the breadboard-friendly crown
