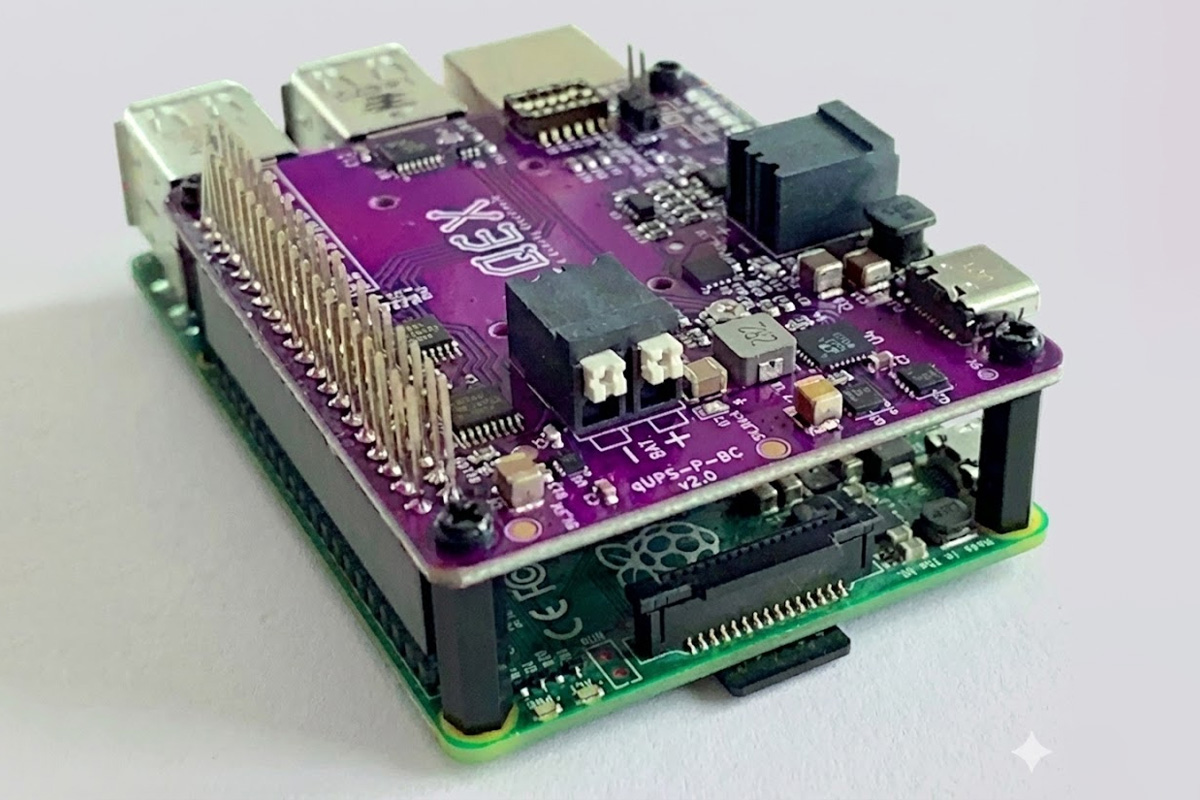

qUPS-P-BC-2.0 พัฒนาโดยบริษัท AQEX จากฮังการี, เป็น UPS HAT สำหรับ Raspberry Pi ที่รองรับแบตเตอรี่หลายเคมี ทั้ง Li-Ion, LiFePO₄, Sodium-Ion และยังรองรับชุดแบตเตอรี่ขนาดใหญ่ความจุสูงสุด 300Ah ออกแบบมาสำหรับงานที่ต้องการเวลาสำรองพลังงานยาวนานและต้องการแหล่งจ่ายไฟ 5V ที่เชื่อถือได้
บอร์ดนี้ใช้สถาปัตยกรรม UPS แบบออฟไลน์ พร้อม boost converter ประสิทธิภาพสูง, ปรับแรงดันอินพุตและค่าพลังงานได้ รวมถึงโหมดการทำงาน AUTO/ON/OFF เพื่อป้องกันการบูตวนลูปหรือการรีสตาร์ตที่ไม่ปลอดภัย การสื่อสารกับ Raspberry Pi ผ่าน GPIO สามพิน เพื่อแจ้งเตือนการเสียบ/หลุดของไฟเลี้ยงและแบตเตอรี่ต่ำ บอร์ดรองรับกระแสจ่ายสูงสุด 7.5A ชาร์จ 2A อินพุต USB-C และอินพุตภายนอก 6–28V ป้องกันต่อกลับขั้ว, ป้องกันความร้อนและรองรับการควบคุมเพาเวอร์จากภายนอก นอกจากนี้ยังวางซ้อนกับ HAT อื่น ๆ ได้ เนื่องจากมี Header 40 พินแบบบัดกรีแข็งแรง
สเปคของ AQEX qUPS-P-BC-2.0 :
- ความเข้ากันได้ – Raspberry Pi 5 / 4B / 3B+ และบอร์ดอื่น ๆ ที่มีฟอร์มแฟกเตอร์และหัว 40 พินเหมือนกัน
- USB
- พอร์ต USB Type-C อินพุต 5.0–5.2V
- รองรับ USB PD ของ Raspberry Pi 5
- การขยาย – 2×20 พิน GPIO header แบบบัดกรี รองรับการซ้อน HAT
- อื่น ๆ

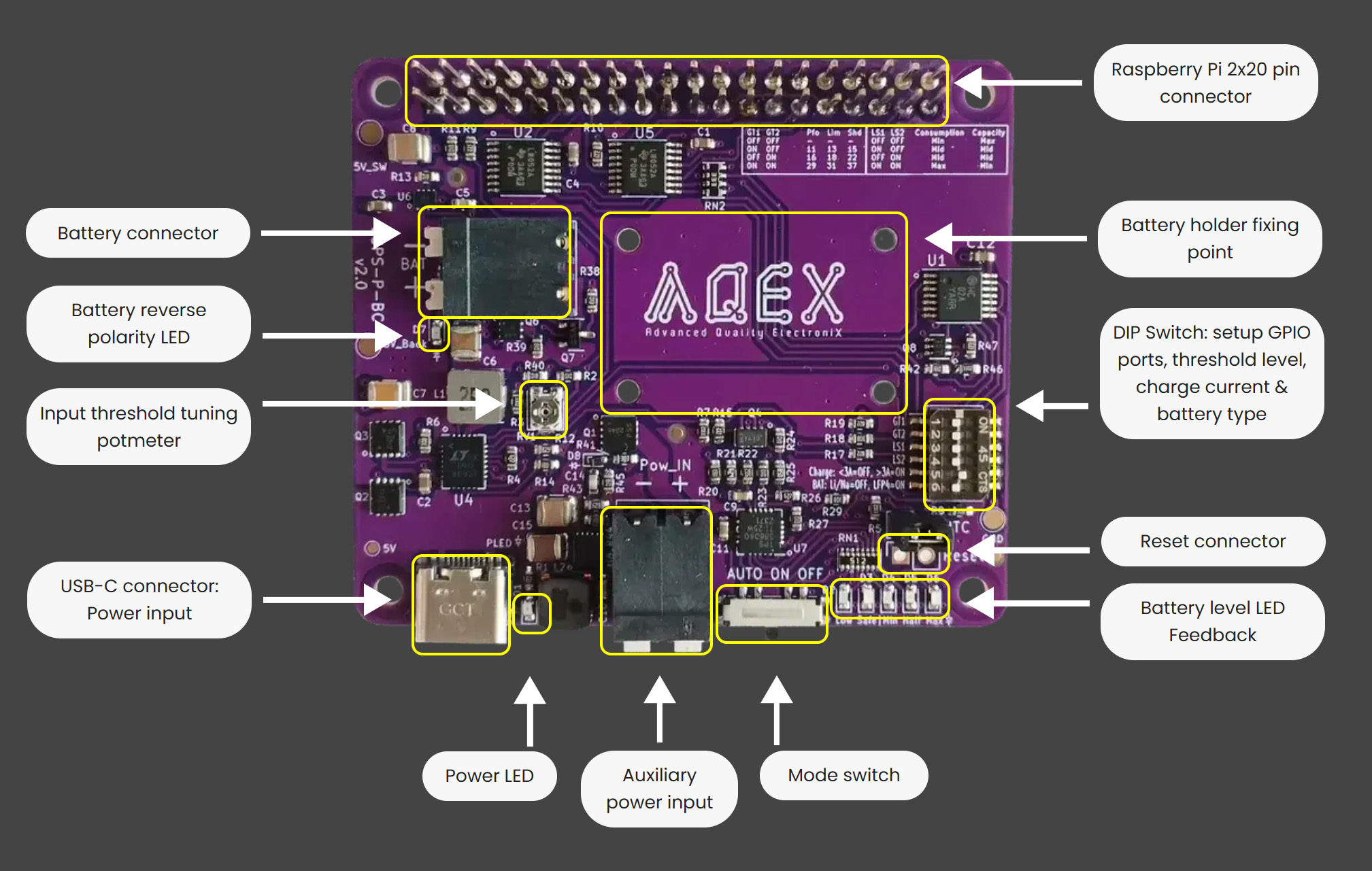

- ไฟ LED แสดงระดับแบตเตอรี่ 5 ระดับ (LOW, SAFE, MIN, HALF, MAX)
- ไฟบอกอินพุตไฟเลี้ยง
- ไฟเตือนต่อกลับขั้ว
- สวิตช์โหมด 3 ตำแหน่ง: OFF / ON / AUTO
- ฟีเจอร์ Auto Mode: บูตอย่างปลอดภัย (ต้องมีพลังงานพอ), ป้องกันบูตวนลูป (ตัดไฟเมื่อพลังงานไม่พอ)
- เลือกพินสื่อสารผ่าน DIP สำหรับ:
- Power Good (pfo)
- Battery limit (lim)
- Shutdown (shd)
- Header รีเซ็ต 2 พิน สำหรับตัดไฟชั่วคราว
- ระบบพลังงาน
- รองรับแบตเตอรี่
- แบตเตอรี่ 1 เซล: Li-Ion, Li-Po, LiFePO₄, หรือ Sodium-Ion
- รองรับแพ็กแบตเตอรี่ขนาดใหญ่ เช่นแบบทรงเหลี่ยมกว่า 300Ah
- กระแสจ่ายสูงสุด: 7.5A
- คอนเนกเตอร์แบตเตอรี่รองรับสาย 0.75 mm² (AWG18)
- อินพุตไฟเลี้ยง
- 5.0–5.2V ผ่าน USB-C
- 5.2–28V ผ่านขั้วต่อ screw terminals
- สลับแหล่งจ่ายอัตโนมัติใน 100–300 µs
- ปรับจุดตัดอินพุตได้ด้วย potentiometer
- เอาต์พุต
- แรงดัน 5V ผ่านGPIO header
- กระแสโหลดสูงสุด 3.5A
- กระแสปล่อยสูงสุด 7.5A
- ทอปอโลยีแบบ Offline สลับแหล่งจ่าย <1ms
- การชาร์จ
- เลือกกระแสชาร์จ 1A หรือ 2A ผ่าน DIP
- ป้องกันอุณหภูมิสูงระหว่างชาร์จ
- รองรับเซนเซอร์ NTC (ต้องช็อตพินเมื่อไม่ใช้)
- แรงดันตัดแบตเตอรี่ Auto mode: 3.1V, ON mode: 2.5V
- รองรับแบตเตอรี่
- ขนาด ฟอร์มแฟกเตอร์แบบ HAT สำหรับ Raspberry Pi
- ขนาด – 65 × 56 × 23 มม. + เฮดเดอร์สูง 11 มม., แบตเตอรี่ถอดเปลี่ยนได้

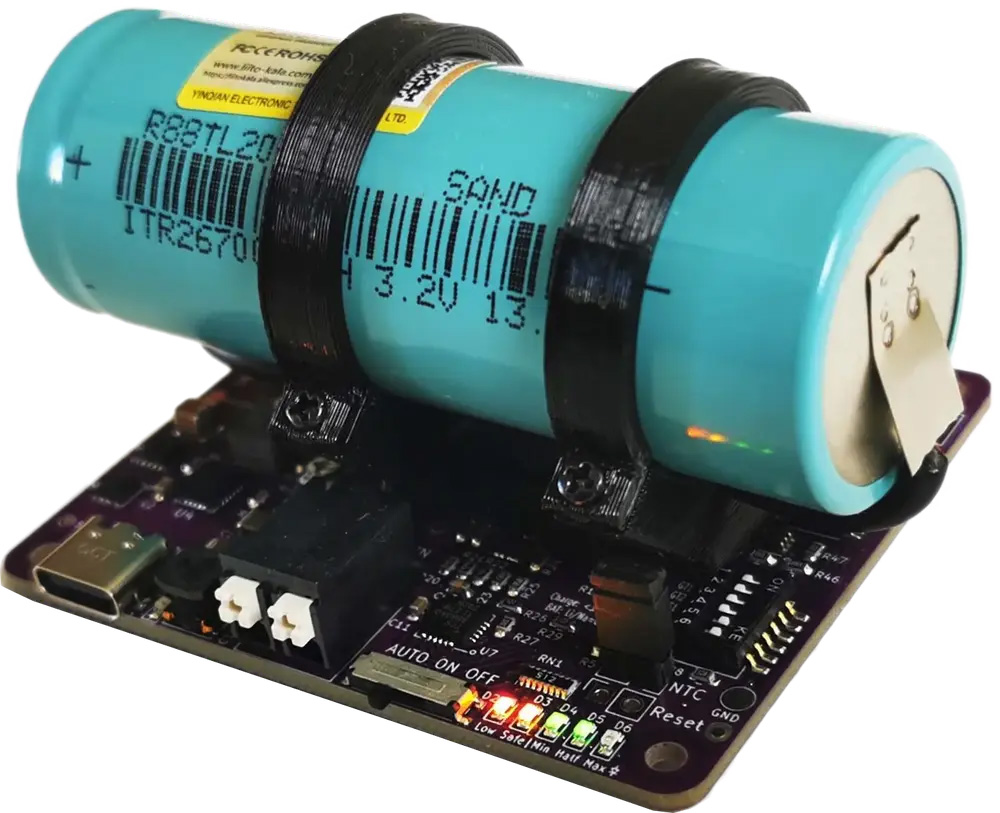

- ระบบยึดแบตเตอรี่
- มีไฟล์ STL สำหรับพิมพ์ 3D ให้ดาวน์โหลดบน GitHub
- รองรับการติดตั้งแบบกำหนดเองด้วยสกรู M2 จำนวน 6 ตัว
ด้านซอฟต์แวร์รองรับเครื่องมือ C++ และ Python บน GitHub ช่วยให้ Raspberry Pi อ่านสถานะ UPS ตรวจจับไฟดับ และสั่งปิดระบบอย่างปลอดภัย การตั้งค่าหลักส่วนใหญ่ทำด้วย DIP บนบอร์ด จึงทำให้ซอฟต์แวร์ใช้งานง่ายไม่ซับซ้อน
ส่วนสเปคบนหน้าเว็บสินค้ามีข้อมูลเวลาแบตสำรอง เพื่อแสดงว่า Raspberry Pi สามารถทำงานได้นานแค่ไหน ขึ้นอยู่กับชนิดของแบตเตอรี่และโหลดของระบบ โดยเมื่อใช้แบตเตอรี่ LiFePO₄ หรือ Li-Ion ความจุ 4,000 mAh qUPS สามารถทำให้ Raspberry Pi 4 ทำงานได้หลายชั่วโมง มากกว่า 7 ชั่วโมงเมื่ออยู่ในโหมดว่าง (idle) ส่วนแบตเตอรี่ Sodium-Ion ความจุ 3,500 mAh จะให้เวลาทำงานสั้นกว่า แต่ยังถือว่าใช้งานได้จริง เมื่อระบบอยู่ภายใต้โหลดเต็ม เวลาแบตสำรองก็จะลดลงตามปกติ แต่ UPS ยังให้เวลาสำรองเพียงพอสำหรับรับมือไฟดับสั้น ๆ หรือทำการปิดระบบอย่างปลอดภัยเมื่อเกิดไฟดับ
เมื่อเทียบกับ UPS HAT อื่น ๆ เช่น Waveshare UPS HAT (E), PiJuice Zero, PiVoyager หรือ iFePO4wered/Pi+, qUPS รองรับแบตเตอรี่หลายชนิด, รองรับความจุสูง รวมถึงแบตทรงเหลี่ยมขนาดใหญ่ จึงเหมาะสำหรับงานที่ต้องการเวลาสำรองยาวหรือโหลดสูง ต่างจาก UPS HAT ส่วนใหญ่ที่รองรับแค่ LiPo ขนาดเล็กหรือซุปเปอร์แคป ยังมีการพูดถึง PV PI solar HAT ที่รวมโซลาร์ชาร์จเจอร์กับแบต LiFePO₄ 112V สำหรับการใช้งาน 24 ชั่วโมงด้วย
AQEX qUPS-P-BC-2.0 : UPS HAT หลายเคมี วางขายบน Tindie ราคา $62.00 (~2,000฿) สามารถดูข้อมูลเพิ่มเติมได้บนหน้าเว็บสินค้า
แปลจากบทความภาษาอังกฤษ : AQEX qUPS-P-BC-2.0 UPS HAT works with large capacity, multi-chemistry batteries (Li-Ion, LiFePO4, Sodium-Ion)
