LilyGO T-Display S3 Pro LR1121 devkit เพิ่ม LoRa ย่าน Sub-GHz และ 2.4GHz พร้อมระบบเสียง

LilyGO ได้เปิดตัว T-Display S3 Pro LR1121 ซึ่งเป็นชุดพัฒนา (development kit) รุ่นใหม่ที่ใช้ ESP32-S3 พร้อมชิปทรานซีฟเวอร์ Semtech LR1121 ทำให้รองรับการสื่อสาร LoRa ได้แบบสากลครอบคลุมทั้งย่าน Sub-GHz และ 2.4GHz

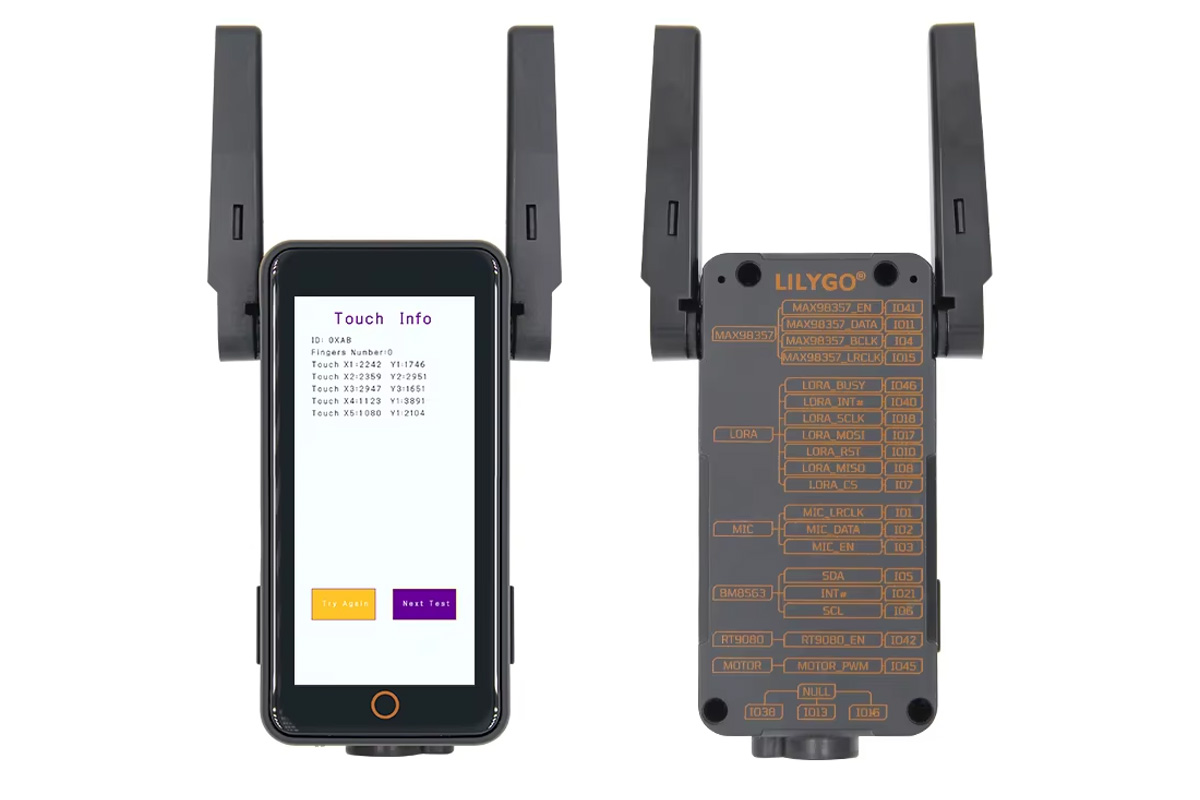

บอร์ดรุ่นนี้เป็นการอัปเดตจาก T-Display S3 Pro รุ่นก่อนหน้า ซึ่งมีดีไซน์บางและหน้าจอสัมผัสขนาด 2.33 นิ้ว โดยรุ่น LR1121 เพิ่มความสามารถ LoRa/(G)FSK ในย่าน Sub-GHz และ 2.4GHz รวมถึง ชุดสื่อสารเสียง ที่ประกอบด้วยแอมป์ลำโพง I2S รุ่น MAX98357A, ไมโครโฟนดิจิทัล PDM/I2S, มอเตอร์สั่น และ RTC นอกจากนี้ยังมีปุ่มกดที่ตั้งโปรแกรมได้, พอร์ต Qwiic, รูยึดขาตั้งกล้องขนาด 1/4 นิ้ว, แบตเตอรี่ Li-ion ความจุ 2,000mAh, พอร์ต USB-C และโหมดสลีปกินไฟต่ำมาก ทำให้เหมาะกับงานอย่าง LoRa walkie-talkie, โหนด Meshtastic, อุปกรณ์ IoT ที่สั่งงานด้วยเสียง, แดชบอร์ดพกพา และระบบสื่อสารระยะไกลเชิงทดลอง

สเปคของ T-Display S3 Pro LR1121 :

Wireless MCU – Espressif ESP32-S3R8
- CPU – Dual-core Tensilica LX7 microcontroller สูงสุด 240MHz พร้อมคำสั่งเวกเตอร์สำหรับ AI acceleration
- หน่วยความจำ – PSRAM 8MB
- การเชื่อมต่อ – Wi-Fi 4 และ Bluetooth 5.0 LE + Mesh
สตอเรจ
- SPI flash 16MB
- ช่อง MicroSD card socket (ยังไม่ยืนยันอย่างเป็นทางการ แต่เห็นสล็อตอยู่เหนือพอร์ต USB-C)
จอแสดงผล – หน้าจอ LCD แบบสัมผัส capacitive สีเต็มรูปแบบชนิด IPS ขนาด 2.33 นิ้ว ความละเอียด 480×222 พิกเซล ใช้คอนโทรลเลอร์ ST7796 แบบ SPI
การสื่อสารไร้สาย
- Wi-Fi / Bluetooth – 2.4GHz Wi-Fi 4 (802.11 b/g/n) และ Bluetooth 5.0 LE / Mesh (ผ่าน ESP32-S3)
- LoRa / Sub-GHz – ทรานซีฟเวอร์ Semtech LR1121 แบบ half-duplex
- ช่วงความถี่ – 150–960MHz (Sub-GHz), 2.4GHz ISM, 2.1GHz S-Band, 1.55GHz L-Band
- โปรโตคอล – LoRaWAN, Meshtastic (ฮาร์ดแวร์รองรับ), LoRa P2P แบบกำหนดเอง
เสียง
- ไมโครโฟน – MP34DT05-A (PDM) หรือ MSM261S4030H0R (I2S)
- ลำโพง – แอมป์ I2S รุ่น MAX98357A
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม (รองรับ OTG ผ่าน SY6970)
สายอากาศ – สายอากาศ LoRa ภายนอก 2 เส้น (Sub-GHz และ 2.4GHz)
การขยาย
- female header 9 พิน (VBUS, BAT, GPIO 5 ขา, 3.3V, GND)
- 2x คอนเนกเตอร์ Qwiic
อื่น ๆ
- มอเตอร์สั่นในตัว (ควบคุมด้วย PWM)
- Real-Time Clock (RTC) : BM8563 หรือ PCF85063ATL
- ปุ่ม Reset/Boot (ด้านซ้าย)
- ปุ่มผู้ใช้ (IO12 + IO16 ด้านขวา)
พลังงาน
- 5V ผ่าน USB-C
- แบตเตอรี่ Li-ion 2,000mAh (ใหญ่กว่ารุ่นฐานที่ 470mAh มาก)
- กระแสโหมด Deep Sleep ต่ำมาก (~30 µA)

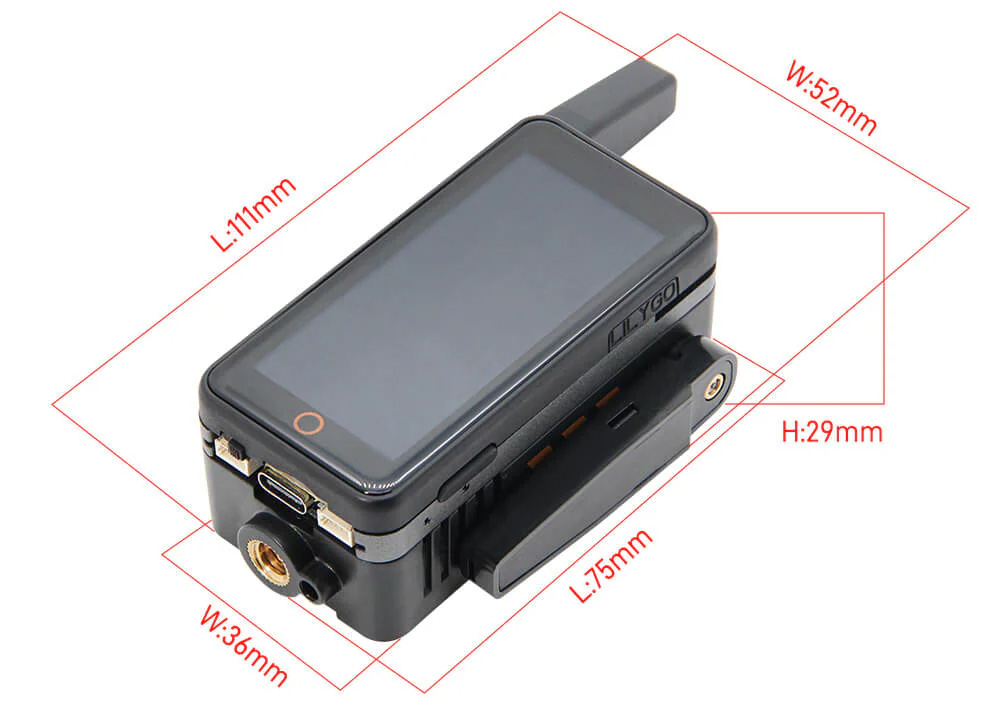

ขนาด – 111 × 52 × 29 มม. (รวมเสาอากาศ)
การติดตั้ง – มีเกลียวสกรูขนาด 1/4 นิ้วที่ด้านล่าง สำหรับยึดกับขาตั้งกล้อง (Tripod)

หลังสรุปสเปกจะเห็นว่า ฟีเจอร์บางอย่างจากรุ่นก่อนถูกตัดออก เช่น อินเทอร์เฟซกล้อง, เซนเซอร์แสง/ระยะใกล้ LTR-553ALS-0 และปุ่มสัมผัสแบบ capacitive ตรงกลาง แม้จะยังมีตำแหน่งเผื่ออยู่ แต่ LilyGO ไม่ได้ระบุชัดว่าเป็นเซนเซอร์จริงหรือเพียงดัมมี่

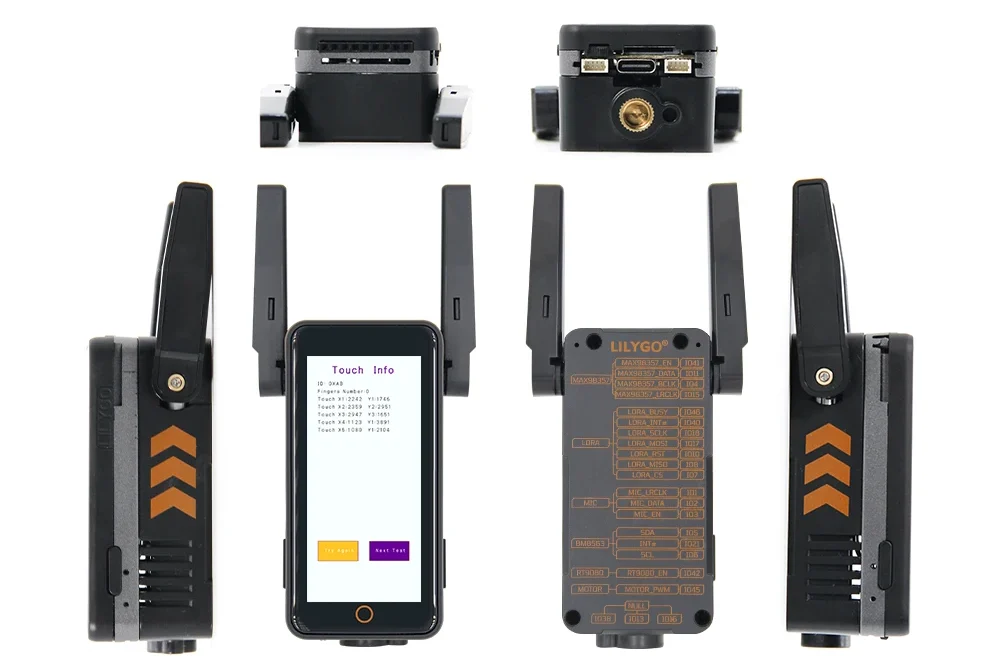

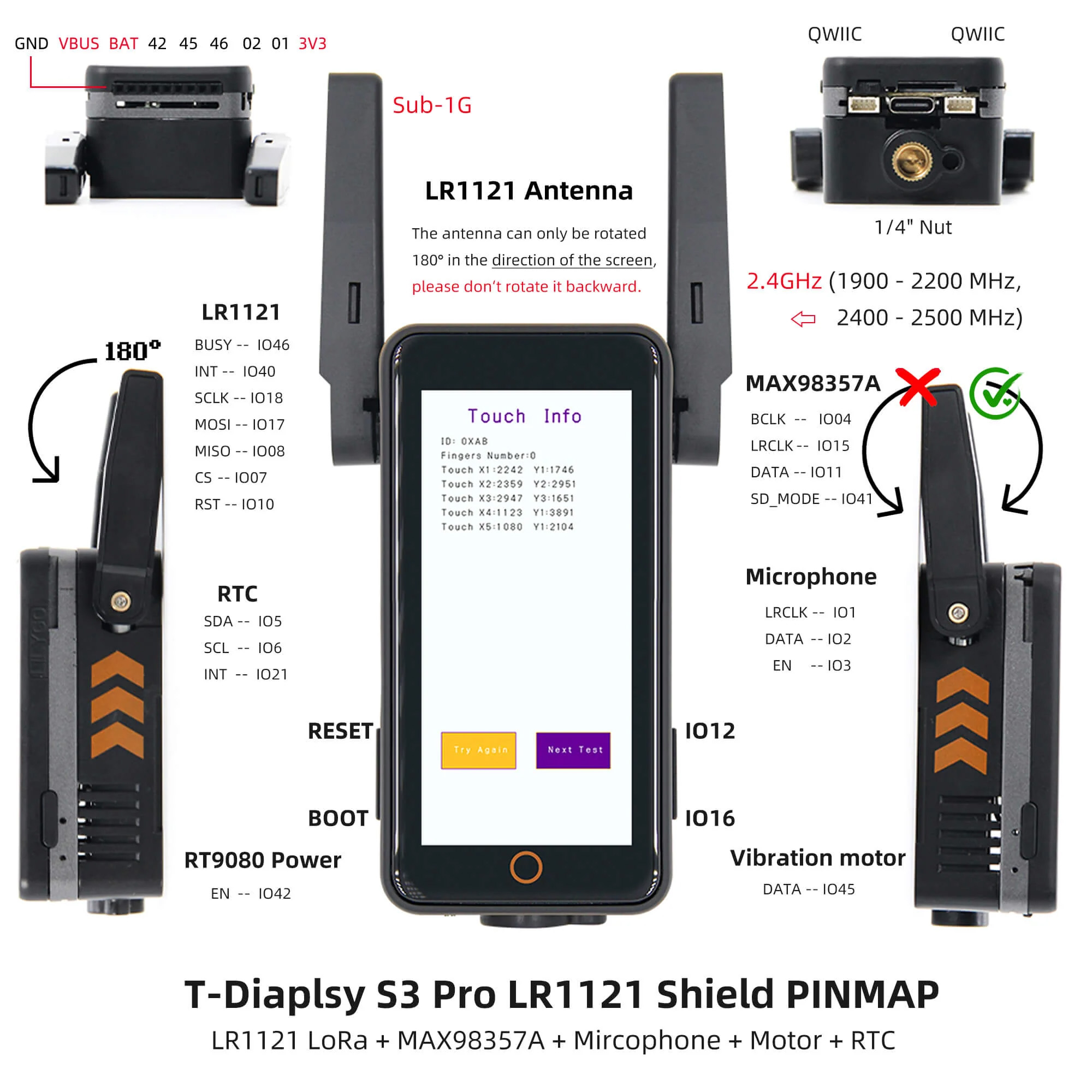

ตัวเครื่องใหญ่และหนากว่ารุ่น T-Display S3 Pro เนื่องจากแบตเตอรี่ 2,000mAh และแผ่นขยายด้านหลัง จากผังพินแสดงว่า LR1121 เชื่อมต่อผ่าน SPI ส่วนแผงทัชสกรีนและจอแสดงผลใช้ GPIO ลักษณะเดียวกับ S3 Pro รุ่นเดิม

ด้านซอฟต์แวร์ LilyGO มีตัวอย่างสำหรับ Arduino IDE และ PlatformIO บน GitHub, รวมถึงเดโม LoRa “Ping-Pong”, เดโม walkie-talkie ที่ใช้ฮาร์ดแวร์เสียงบนบอร์ด และสเก็ตช์ตัวอย่างอื่น ๆ เนื่องจากโครงสร้างคือ ESP32-S3 + Semtech LR1121 radio จึงมีศักยภาพรองรับ Meshtastic ได้เช่นเดียวกับ LILYGO T-LoRa Pager, แต่ขณะเขียนนี้ยังไม่มีเฟิร์มแวร์เสถียรอย่างเป็นทางการมีเพียงเวอร์ชัน Alpha สำหรับ LR1121

LilyGO T-Display S3 Pro LR1121 จำหน่ายบน AliExpress ราคา $85.98 (2,700), Amazon ราคา $75.00 (2,350) หรืบน LilyGO store ราคา $65.29 (2,000). แพ็กเกจเป็นชุดประกอบพร้อมใช้งาน ประกอบด้วยตัวเครื่อง T-Display S3 Pro, แผ่นขยาย LR1121 และแบตเตอรี่ 2,000mAh
