เราเคยเห็นหลายคนพยายามออกแบบบอร์ดพัฒนาไมโครคอนโทรลเลอร์ (MCU) ให้ใช้งานกับเบรดบอร์ดได้ง่ายที่สุด โดยเว้นพื้นที่ให้เสียบสายและอุปกรณ์ต่าง ๆ ได้สะดวก แต่ผู้ใช้ชื่อ lhm0 เลือกแก้ปัญหาในมุมตรงกันข้าม ด้วยการออกแบบเบรดบอร์ดพิมพ์ 3 มิติ ที่ปรับให้เหมาะกับบอร์ด Raspberry Pi Pico และ ESP32 โดยเฉพาะ

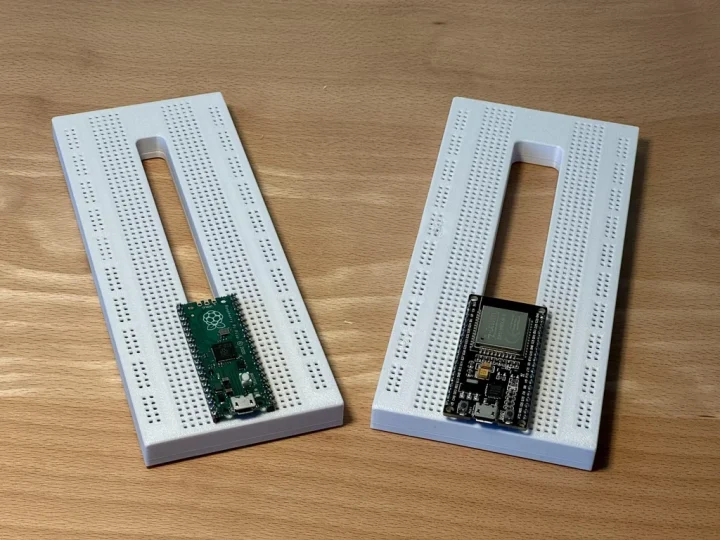

โดยปกติแล้ว Raspberry Pi Pico จะกินพื้นที่ของเบรดบอร์ดมาตรฐานจนเหลือเพียงฝั่งละ 2 แถวเท่านั้น ส่วนบอร์ด ESP32 บางรุ่นมีความกว้างมากจนกินพื้นที่ทุกแถว ทำให้แทบใช้งานเบรดบอร์ดไม่ได้เลย วิธีแก้ของโครงการนี้คือ ออกแบบเบรดบอร์ดให้มี “ช่องว่างตรงกลาง” สำหรับวางบอร์ด MCU ทำให้บอร์ดใช้พื้นที่เพียง 2 แถว (ฝั่งละ 1 แถว) บนเบรดบอร์ดพิมพ์ 3 มิติ และผู้ใช้ยังคงมีพื้นที่ใช้งานอีกฝั่งละ 4 แถว รวมถึงแถวด้านบนและด้านล่าง
ปัจจุบันมีภาพตัวอย่างให้ดูเพียง 2 รุ่นของเบรดบอร์ด (ตัวที่เน้นด้วยตัวหนาในรายการด้านล่าง) แต่ในความเป็นจริงมีแบบให้เลือกทั้งหมด 5 แบบ ได้แก่:
- Pico รุ่นที่ 1: ระยะพิน 7 × 2.54 มม. (รวมกว้าง 17.78 มม.)
- Pico รุ่นที่ 2: ระยะพินแบบแยก: 24x แถว ระยะ 17.78 มม. (สำหรับ Raspberry Pi Pico), 39x แถว ระยะ 7.62 มม. (สำหรับ IC แบบ DIL)
- ESP32 รุ่นที่ 1: ระยะพิน 10 × 2.54 มม. (25.40 มม.)
- ESP32 รุ่นที่ 2: ระยะพินแบบแยก: 2x คอลัมน์ ระยะ 25.40 มม., 3x คอลัมน์ ระยะ 7.62 มม.
- ESP32 รุ่นที่ 3: ระยะพินแบบแยก: 2x คอลัมน์ ระยะ 25.40 มม., 2x คอลัมน์ ระยะ 7.62 มม.
คุณสามารถดาวน์โหลดไฟล์ต้นฉบับ Autodesk Fusion, ไฟล์ STL และไฟล์ 3MF สำหรับพิมพ์โดยตรงผ่าน Bambu Studio ได้จาก GitHub repository
พารามิเตอร์ที่แนะนำสำหรับการพิมพ์ 3D :
- วัสดุ: PLA หรือ ABS/ASA (ทนความร้อนได้ดีกว่า)
- ความสูงของเลเยอร์: แนะนำ 0.2 มม.
- ขนาดหัวฉีด: แนะนำ 0.4 มม.
- Infill: 50%
- Supports: ไม่จำเป็นสำหรับตัวบอร์ดหลัก
- ตัวเลือกเพิ่มเติม: สามารถหยุดการพิมพ์ชั่วคราวเพื่อฝังน็อต M2 สำหรับยึดสกรู หรือเลือกติดแผ่นด้านล่างด้วยกาวแทนการขันสกรูได้

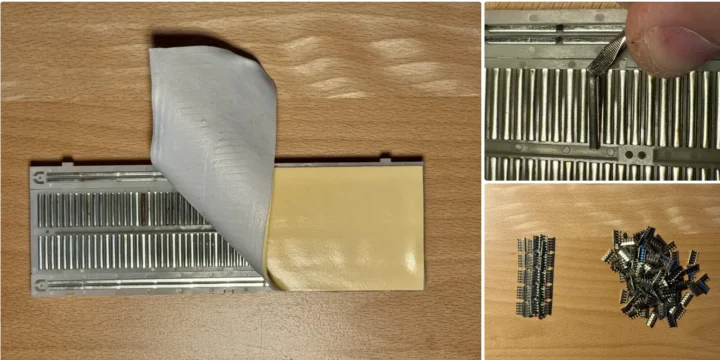

แต่ชิ้นส่วนพลาสติกเป็นเพียงส่วนหนึ่งของงานเท่านั้น เพราะยังต้องใช้ตัวนำไฟฟ้าด้วย ซึ่งยังไม่ชัดเจนว่ามีจำหน่ายแยกหรือไม่ ดังนั้นผู้พัฒนาโครงการจึงแนะนำให้รื้อเบรดบอร์ดมาตรฐาน เพื่อนำแผ่นสปริงโลหะด้านในมาใช้

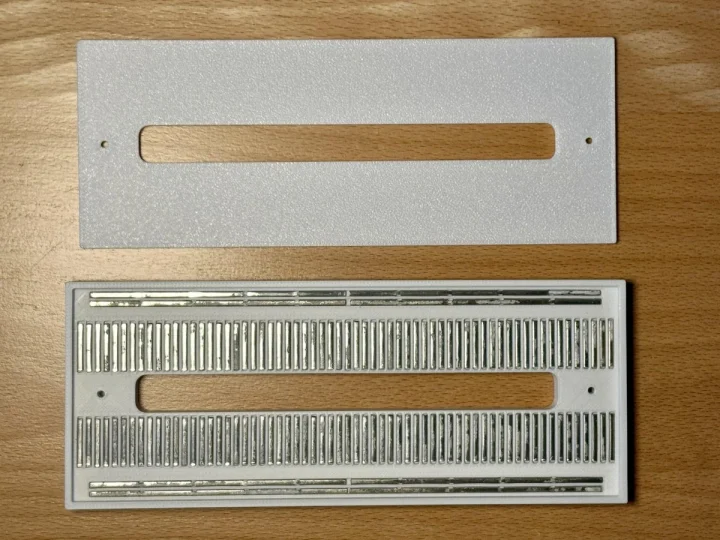

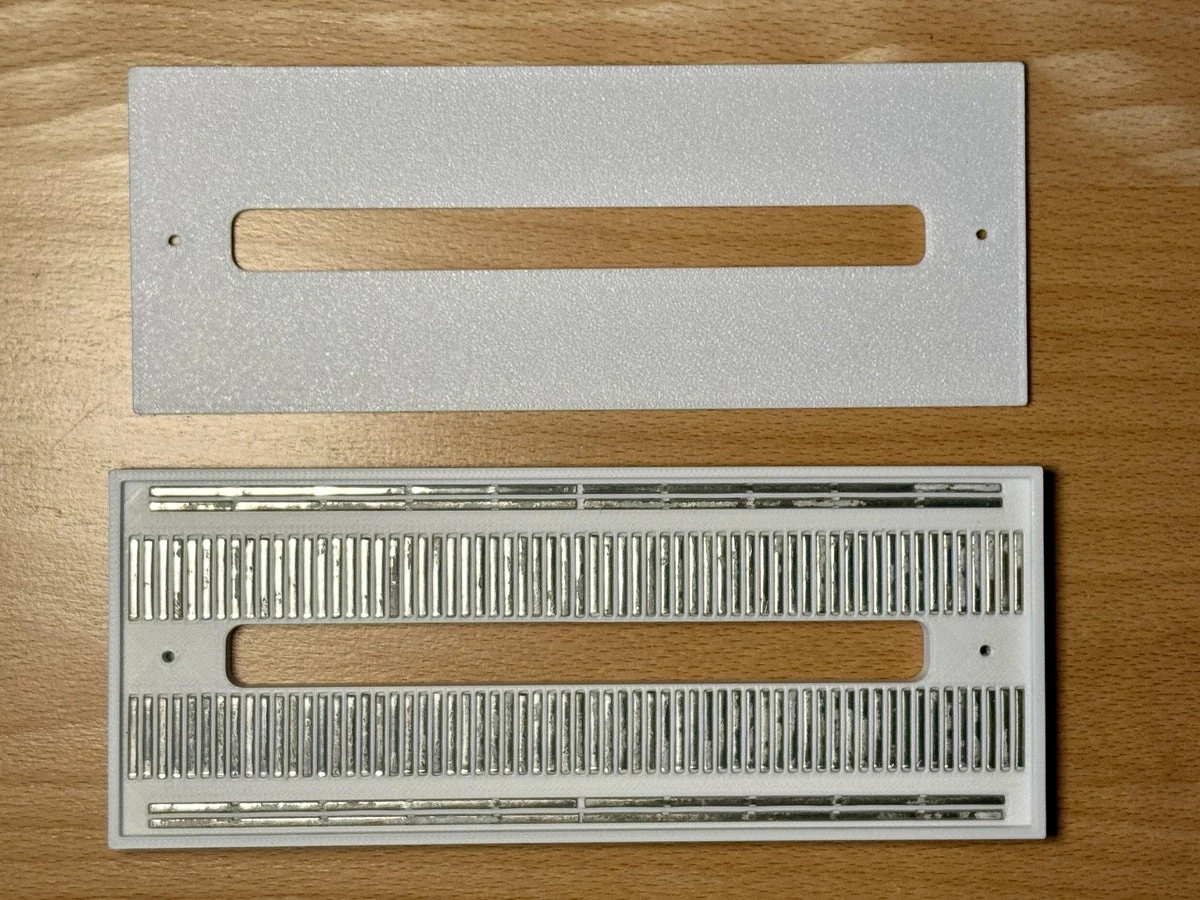

ในขั้นตอนนี้ต้องติดตั้งแผ่นสปริงโลหะลงไปในตัวเบรดบอร์ดใหม่ทีละแถว เริ่มจากแถวแนวนอนก่อน จากนั้นจึงใส่แผ่นคอนแทคของรางไฟ (power rail) ทางด้านซ้ายและขวา
ขั้นตอนสุดท้ายสำหรับเบรดบอร์ดที่รองรับบอร์ด MCU ขนาดใหญ่ คือการประกอบแผ่นด้านล่างและด้านบนเข้าด้วยกัน โดยใช้สกรูหรือกาว เท่านี้ก็พร้อมใช้งานแล้ว
