Raspberry Pi CM5 carrier board พร้อมฟีเจอร์ครบครัน Ethernet คู่, RS485 4 ช่อง, รองรับ 4G LTE/5G และอื่น ๆ

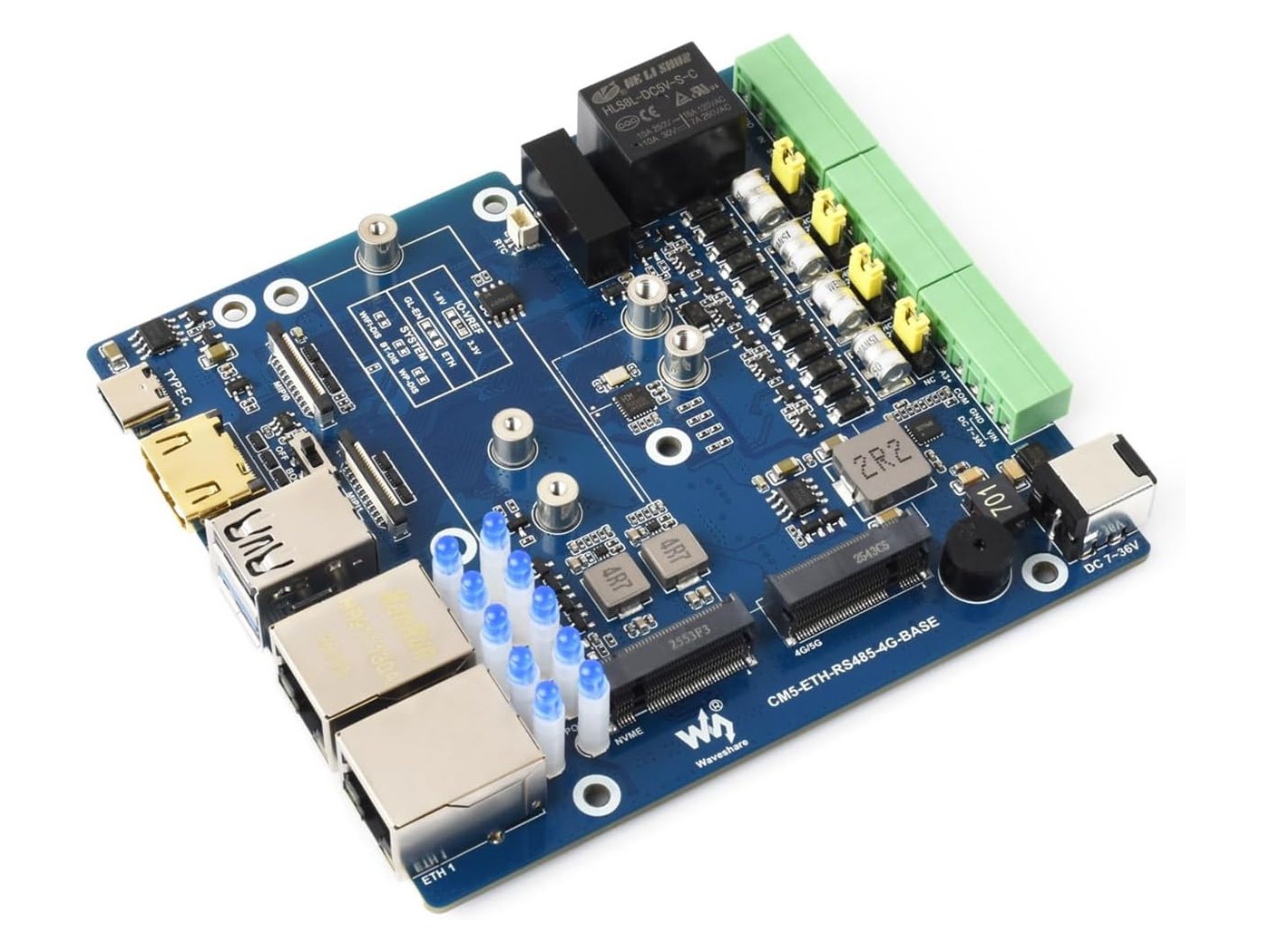

Waveshare CM5-ETH-RS485-4G-BASE เป็นบอร์ดฐาน Carrier board สำหรับ Raspberry Pi CM5 ที่มาพร้อมฟีเจอร์หลากหลาย ได้แก่ พอร์ต RJ45 แบบ Gigabit Ethernet และ 2.5GbE, รองรับการเชื่อมต่อ 4G LTE/5G (ออปชันเสริม), Terminal blocks สำหรับ RS485, รีเลย์ และเอาต์พุตดิจิทัล รวมถึงฟังก์ชันอื่น ๆ อีกมากมาย

อกจากนี้ บอร์ดยังรองรับเอาต์พุต HDMI ความละเอียดสูงสุดระดับ 4K, ช่องเสียบ M.2 Key-M สำหรับ NVMe SSD หรือ AI accelerator, คอนเนกเตอร์ MIPI DSI/CSI จำนวน 2 ช่อง, ไฟ LED แสดงสถานะและผู้ใช้งานรวม 10 ดวง และรองรับแหล่งจ่ายไฟ DC ช่วงกว้าง 7–36V

สเปคของ Waveshare CM5-ETH-RS485-4G-BASE :

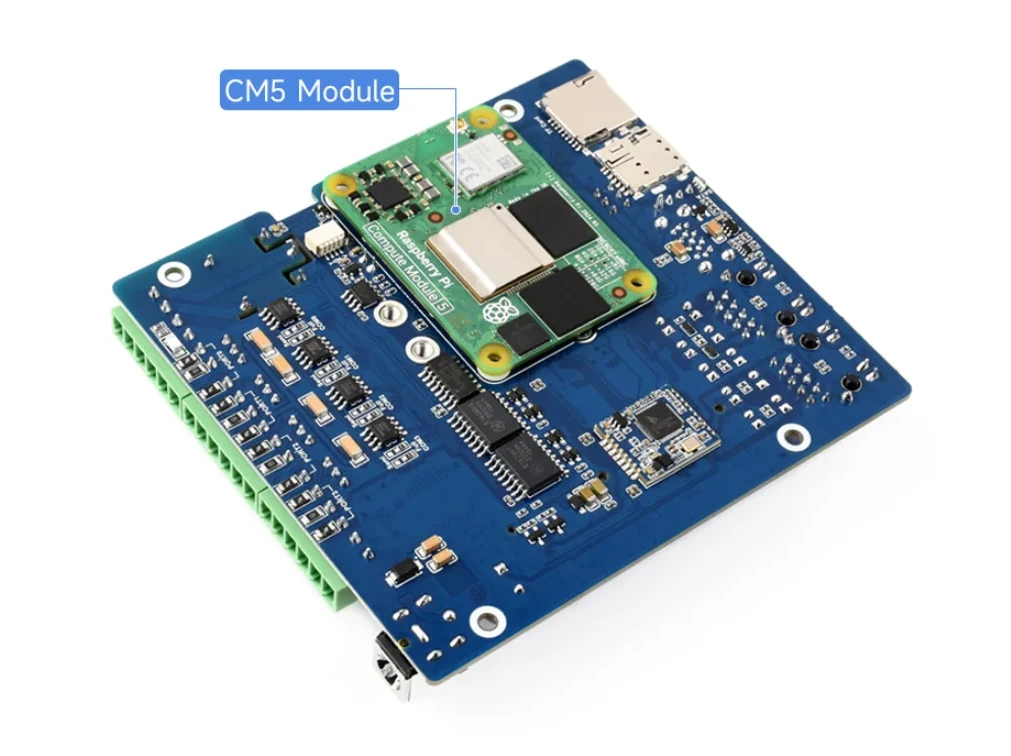

โมดูลที่รองรับ (System-on-Module) – รองรับ Raspberry Pi Compute Module 5 (CM5) ทุกรุ่น สูงสุด RAM 16GB, eMMC 64GB และรุ่นที่มี Wireless
ที่เก็บข้อมูล
- รองรับ NVMe SSD (ออปชัน) ผ่านช่อง M.2 Key-M
- ช่องใส่ MicroSD (เฉพาะ Compute Module 5 Lite)
เอาต์พุตวิดีโอ
- พอร์ต HDMI 2.0 รองรับความละเอียดสูงสุด 4K
- 2x คอนเนกเตอร์ MIPI DSI (ใช้ร่วมกับ MIPI CSI แบบสลับการใช้งาน)
อินเทอร์เฟซกล้อง – 2x คอนเนกเตอร์ MIPI CSI (ใช้ร่วมกับ MIPI DSI)
เครือข่าย
- พอร์ต Gigabit Ethernet (RJ45)
- พอร์ต 2.5GbE (RJ45)
- รองรับ WiFi 5 และ Bluetooth 5.2 (ขึ้นอยู่กับโมดูล CM5)
- รองรับ 4G LTE/5G (ออปชัน) ผ่านโมดูล M.2 B-Key และช่อง Nano-SIM แนะนำรุ่น: SIM7600G-H-M2, SIM8260G-M2, SIM8262E-M2
- ช่องติดตั้งเสาอากาศ 2 ช่องบนเคสโลหะ
USB
- 1x พอร์ต USB 3.2 Gen1 Type-A
- 1x พอร์ต USB 2.0 Type-C สำหรับจ่ายไฟและแฟลชเฟิร์มแวร์
- 1x พอร์ต USB 2.0 Type-A
Industrial I/Os
- Serial – 4x RS485 ผ่าน Terminal block
- 1x Digital input รองรับ 5V ~ 36V
- 1x Relay – รองรับ : ≤ 10A 250V AC sinv ≤ 10A 30V DC
การขยาย
- M.2 M-Key socket (PCIe Gen2/3 x1) รองรับ NVMe SSD ขนาด 2230/2242/2280 หรือโมดูล AI
- M.2 B-Key socket + Nano-SIM card slot สำหรับโมดูล 4G LTE/5G
อื่นๆ
- 10x ไฟ LED สีน้ำเงิน (2x user, 8x สถานะ สำหรับ RS485, เครือข่าย, รีเลย์ และอื่นๆ)
- Header พัดลม 4 พิน 5V PWM
- Buzzer
- คอนเนกเตอร์แบตเตอรี่ RTC แบบ 2 พิน
- ชิปเข้ารหัส (Encryption chip) บนบอร์ด
พลังงาน (Power Input)
- แรงดันไฟ 7V ~ 36V ผ่านขั้วสกรู + แจ็ค
- พอร์ต Type-C 5V 5A
ขนาด
- ตัวบอร์ด: 108 × 100 มม.
- เคสโลหะ: 132.50 × 112.20 × 34.50 มม.

Waveshare มักจะเปิดตัวฮาร์ดแวร์ก่อนที่เอกสารประกอบจะพร้อมใช้งาน และ CM5-ETH-RS485-4G-BASE ก็ไม่ต่างกัน โดยในขณะนี้หน้าเอกสารยังชี้ไปยังหน้าว่าง แต่สามารถคาดการณ์ได้ว่าบอร์ดนี้ถูกออกแบบมาให้ใช้งานกับ Raspberry Pi OS และผู้ใช้อาจอ้างอิงเอกสารของบอร์ด Waveshare Raspberry Pi CM5 carrier board รุ่นก่อนหน้า เช่น CM5-DUAL-ETH-BOX-B

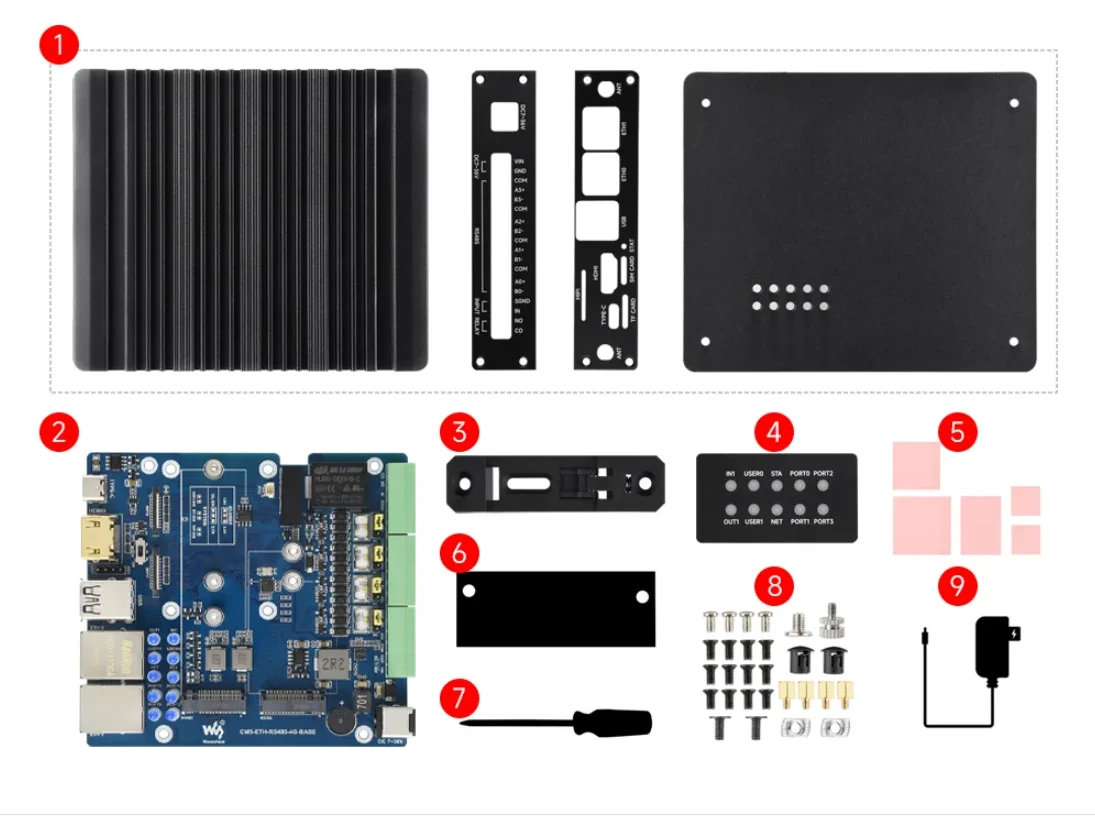

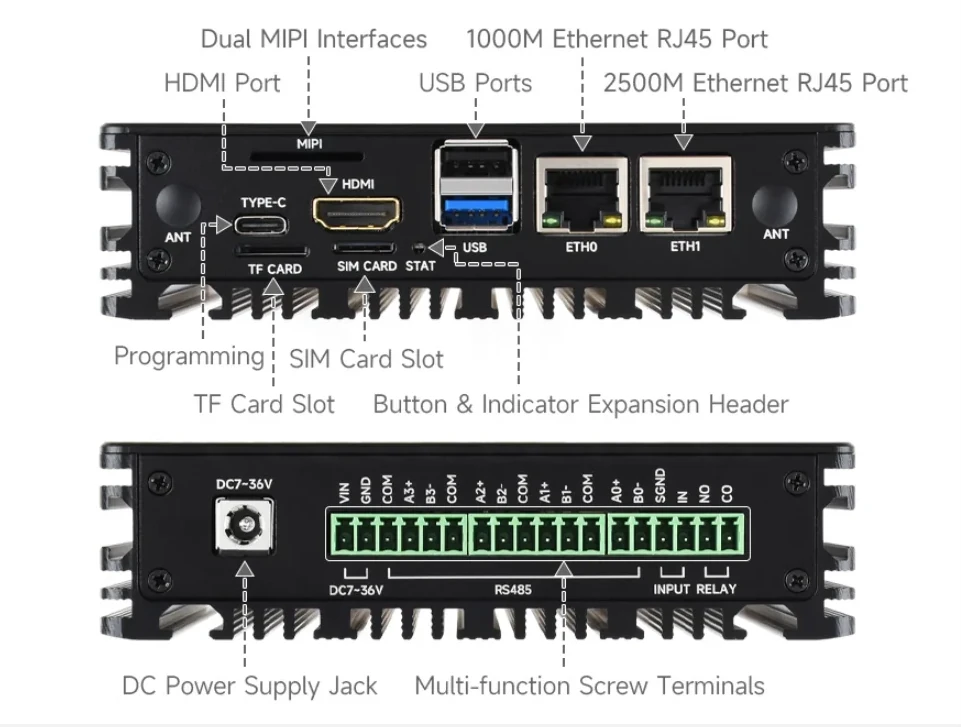

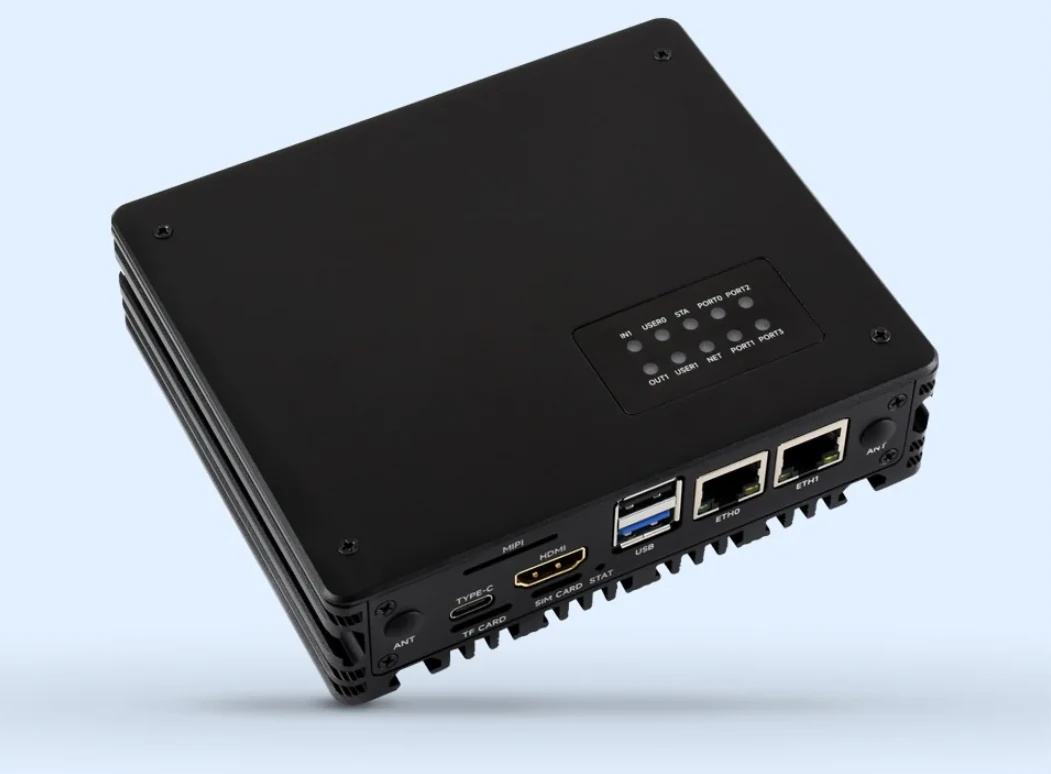

นอกจากนี้บริษัทยังได้ออกแบบเคสโลหะแบบไม่มีพัดลม (fanless) สำหรับบอร์ด CM5-ETH-RS485-4G-BASE โดยชุดรวมเรียกว่า CM5-ETH-RS485-4G-BOX ซึ่งเปิดให้ใช้งานพอร์ตและคอนเนกเตอร์ทั้งหมดของบอร์ดได้ครบถ้วน รวมถึงช่องสำหรับสายแพ MIPI (สำหรับจอแสดงผลและ/หรือกล้อง) และยังสามารถติดตั้งเข้ากับราง DIN ได้อีกด้วย

CM5-ETH-RS485-4G-BASE และ CM5-ETH-RS485-4G-BOX สามารถสั่งซื้อได้ในราคาประมาณ $59.39 (~1,900฿) /$87.29 (~2,800฿) บน AliExpress (ยังไม่รวมค่าจัดส่งและภาษีต่างๆ) นอกจากนี้ยังพบรุ่น BASE บน Amazon ราคา $68.15 (~2,200฿) และ รุ่น BOX ราคา $93.11(~3,000฿) ทั้งสองรุ่นก็มีจำหน่ายบนร้านค้าของ Waveshare store ราคา $55.99(~1,800฿) /$72.99 (~2,300฿)
