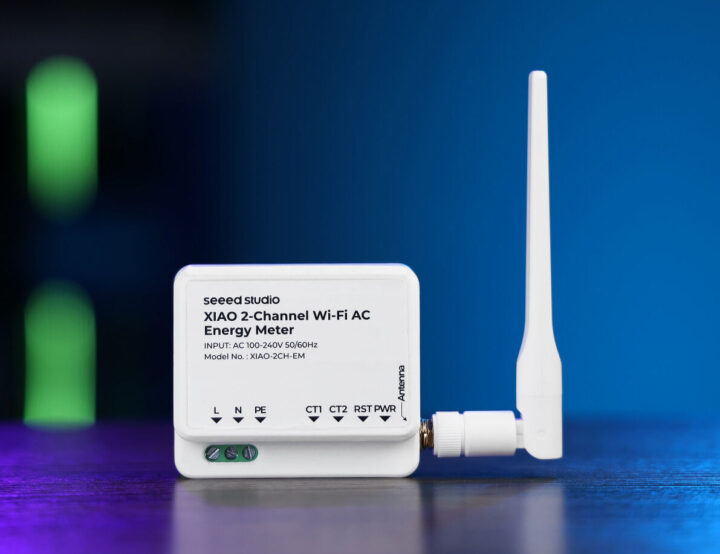

XIAO 2-channel Wi-Fi AC Energy Meter : อุปกรณ์วัดพลังงานไฟฟ้ารองรับเฟิร์มแวร์ ESPHome ที่ใช้โมดูล ESP32-C6 พร้อม CT clamp 100A 2 ตัว

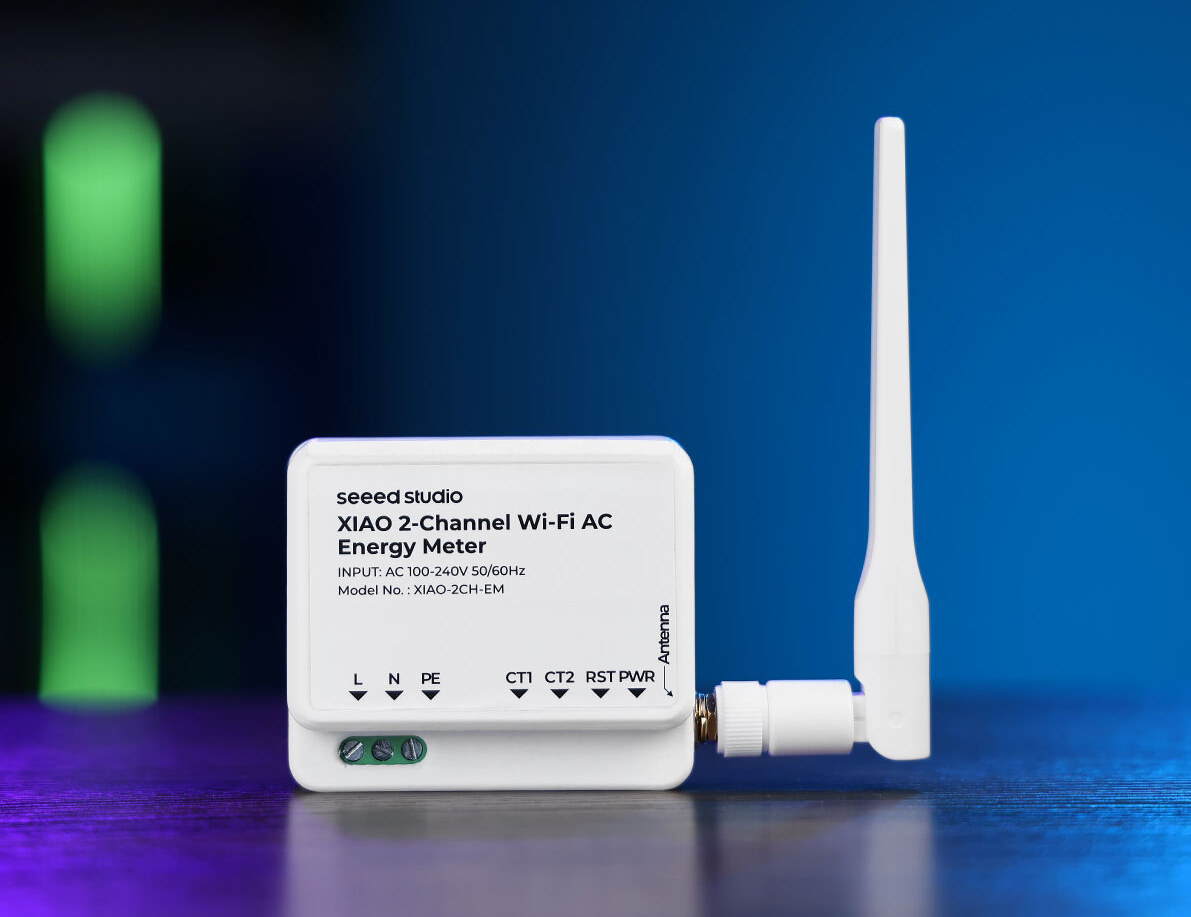

XIAO 2-channel Wi-Fi AC Energy Meter ของ Seeed Studio เป็นอุปกรณ์วัดพลังงานไฟฟ้าที่ใช้ชิป ESP32-C6 (XIAO ESP32-C6) โดยรองรับการเชื่อมต่อกับตัวหนีบ CT clamp  (Current Transformer clamp) 2 ตัว สำหรับการวัดการใช้พลังงานไฟฟ้าอย่างปลอดภัยด้วยการหนีบรอบสายไฟ AC เส้นใดเส้นหนึ่ง

เราเคยรีวิว SONOFF POW Ring WiFi แบบ CT clamp หนึ่งช่อง ที่ใช้งานร่วมกับแอป eWelink และ Home Assistant ไปเมื่อปีที่แล้ว และก่อนหน้านั้นก็เคยนำเสนออุปกรณ์ที่รองรับตัวหนีบ CT clamp หลายตัว เช่น มิเตอร์ Emporia Vue Gen 2 พร้อม CT clamp 16 ตัว, ในขณะที่ XIAO 2-ch AC WiFi Energy Meter เป็นตัวเลือกระดับกลางที่รองรับ CT clamp ได้ 2 ตัวโดยแต่ละช่องสามารถวัดกระแสไฟได้สูงสุด 35 แอมป์

สเปคของ XIAO 2-channel Wi-Fi AC Energy Meter :

• Wireless module – บอร์ด XIAO ESP32C6
  • Wireless MCU – Espressif Systems ESP32-C6
    • CPU
      • Single-core 32-bit RISC-V ความเร็วสูงสุด 160 MHz
      • Low-power RISC-V core ความเร็วสูงสุด 20 MHz
    • หน่วยความจำ – SRAM ขนาด 512KB, Low-power SRAM ขนาด 16KB
    • สตอเรจ – ROM ขนาด 320KB และ flash 4MB
    • การเชื่อมต่อไร้สาย – WiFi 6 ความถี่ 2.4 GHz (ESP32-C6 รองรับโปรโตคอลอื่น ๆ ด้วย เช่น Bluetooth 5.0 LE/Mesh, คลื่นวิทยุ 802.15.4 สำหรับ Zigbee 3.0 และ Thread, และรองรับ Matter แต่ไม่ได้ระบุไว้ในสเปคนี้)
  • USB – พอร์ต USB Type-C สำหรับโปรแกรม
• สายอากาศ – สายอากาศแบบ rod ภายนอก ขนาด 2.4GHz กำลังขยาย 81dBi
• Input Terminals
  • L (Live), N (Neutral), PE (Protective Earthing)
  • รองรับแรงดันไฟ  AC – 100-240V~50/60Hz
• Calibration-Free Metering IC – BL0939

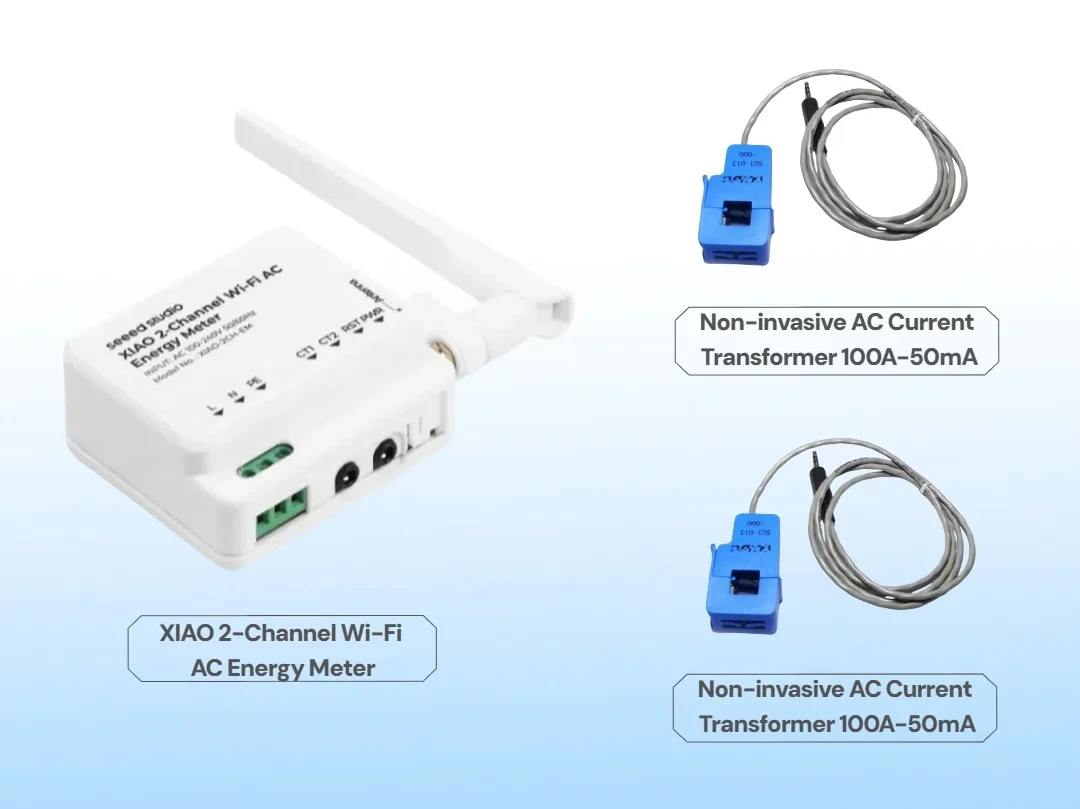

• 2x transformer current inputs พร้อมโพรบ
  • ช่วงการตรวจจับ: 0 to 100A (probe)
  • ความแม่นยำ: 1%
  • อัตราส่วนการพันรอบ (Turns Ratio): 1:2000
  • ความทนทานของฉนวน: ทนแรงดัน AC 3.5KV นาน 1 นาที ที่ 50Hz
  • ช่วงการตรวจจับกระแสไฟ – 10mA-35A @ 1mΩ (สำหรับตัวมิเตอร์พลังงาน)
  • พลังงานไฟฟ้าที่สามารถตรวจวัดได้ – 1W ถึง 7700W @ 1mΩ
• ขนาด– 70 x 58 x 38มม. (พร้อมเคสพิมพ์ 3 มิติ)

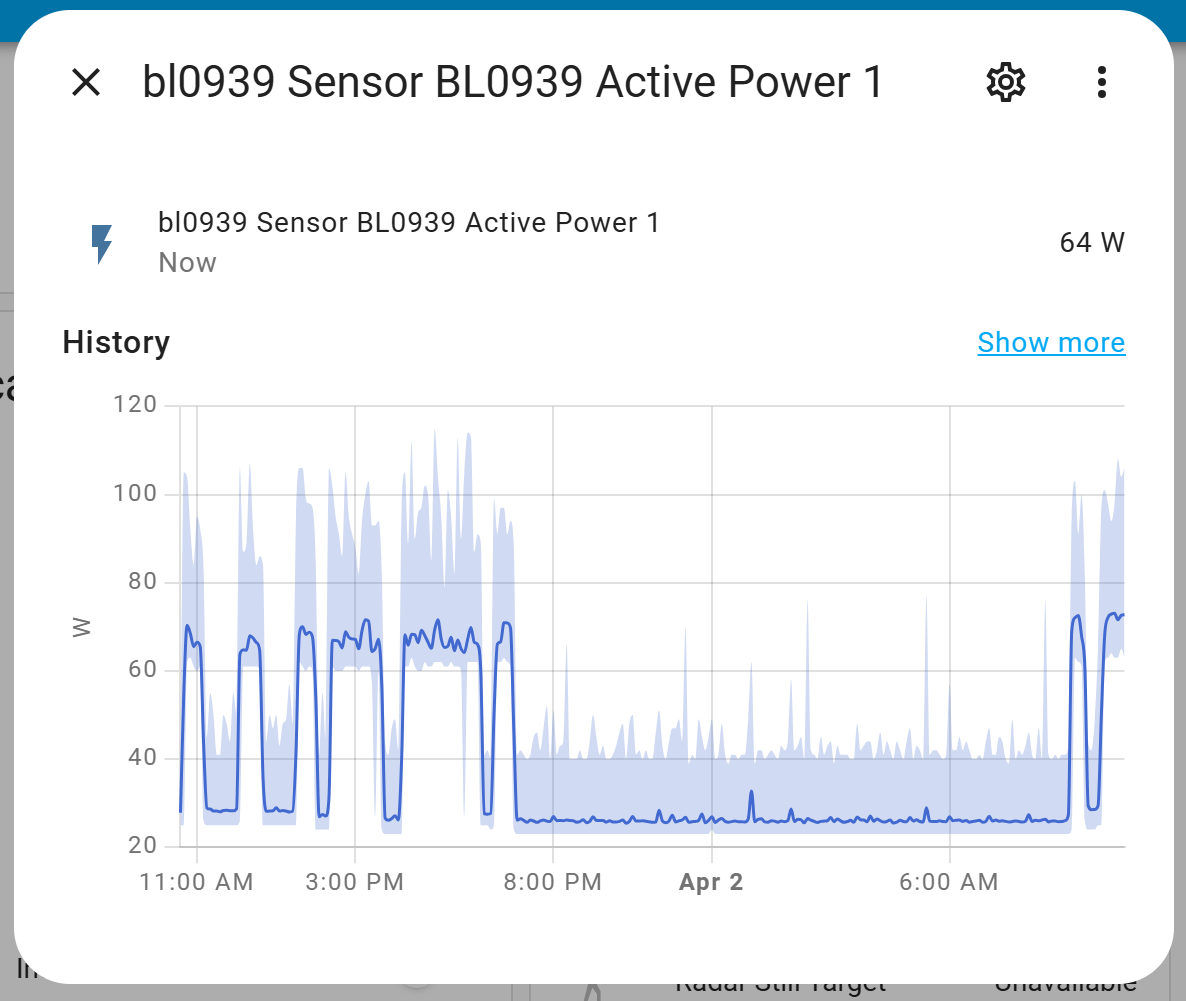

The XIAO 2-Channel AC Wi-Fi Energy Meter มาพร้อมกับเฟิร์มแวร์ ESPHome ที่ติดตั้งมาเรียบร้อยแล้ว เพื่อใช้ตรวจวัดวงจรไฟฟ้า AC ได้ 2 วงจรอย่างอิสระผ่าน Home Assistant โดยเฉพาะอย่างยิ่งเหมาะสำหรับการติดตามการผลิตพลังงานจากแผงโซลาร์เซลล์ หรือการใช้งานของเครื่องใช้ไฟฟ้าเฉพาะรายการ ทั้งนี้จะต้องสามารถแยกสายไฟ Live และ Neutral ได้ง่าย เพราะตัวหนีบ CT clamp จะต้องหนีบรอบสายใดสายหนึ่งเท่านั้น ตามที่เราเคยกล่าวถึงไว้เมื่อหลายปีก่อนในการทดสอบ “dumb” digital clamp meter

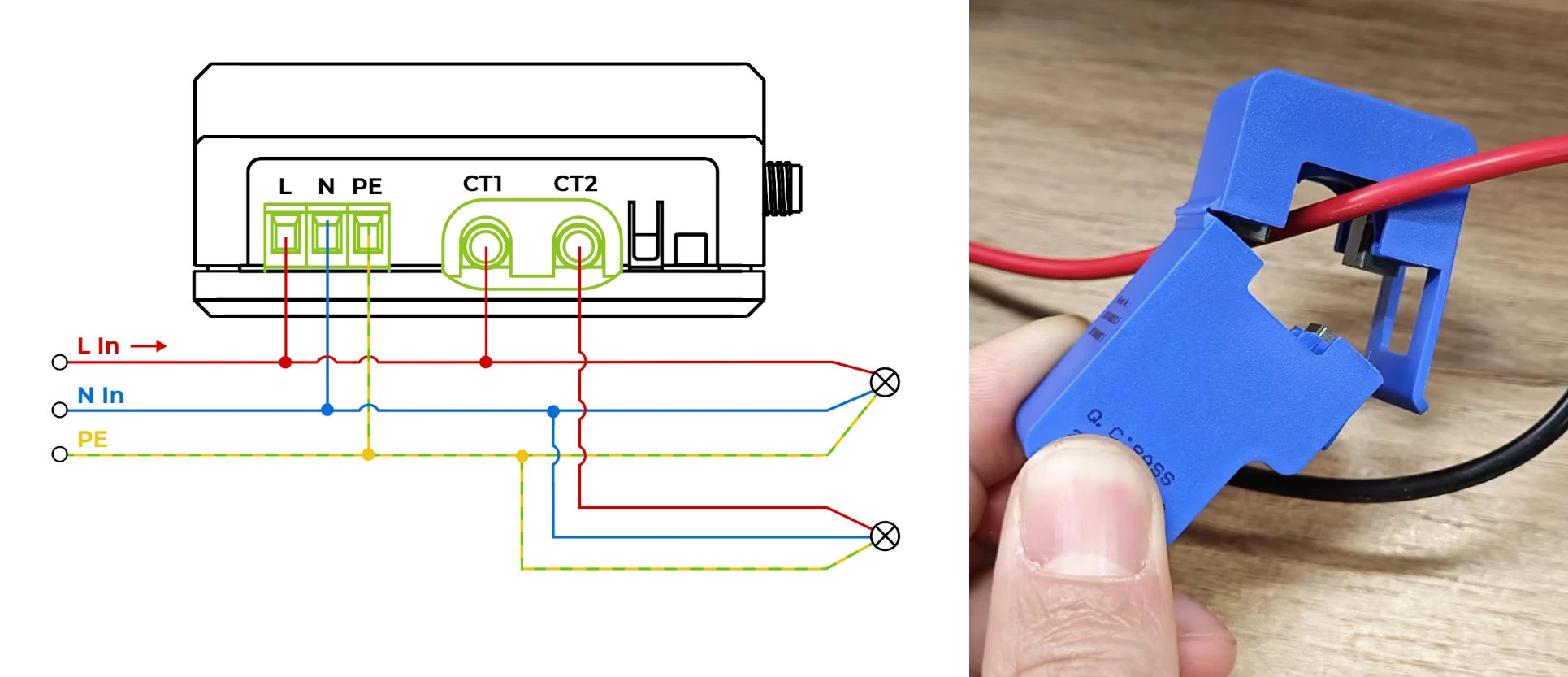

Seeed Studio ยังมีคำแนะนำสำหรับการเดินสายไฟเข้าตัวมิเตอร์และตัวหนีบ CT clamps รวมถึงขั้นตอนการตั้งค่าให้ใช้งานร่วมกับ Home Assistant Green gateway ด้อย่างถูกต้อง

SSeeed Studio ขาย XIAO 2-ch AC WiFi Energy Meter ในราคา $29.32 (~970฿) บน AliExpress หรือ $28.70 (~950฿) บนร้านค้าออนไลน์ของบริษัท โดยบริษัทบอกเราว่าเครื่องวัดพลังงานจะวางขายบน Amazon ในอีกไม่กี่สัปดาห์ข้างหน้า สำหรับการเปรียบเทียบ เครื่อง SONOFF POW Ring แบบช่องเดียวขายในราคา  $34.90 (~1,100฿) แต่มีจอแสดงผลในตัว, รีเลย์ในตัว และรองรับได้สูงสุดถึง 100A ในขณะที่รุ่นของ Seeed Studio จะรองรับได้สูงสุดเพียง 35A ตามข้อมูลใน Wiki ปีที่แล้ว คุณไพสิฐได้รีวิว POW Ring ไปแล้วและเขาจะได้รับตัวอย่างรีวิวของ XIAO 2-ch AC WiFi Energy Meter ในเร็วๆ นี้ ดังนั้นเราจะได้เห็นการเปรียบเทียบระหว่างทั้งสองรุ่นเร็วๆ นี้

แปลจากบทความภาษาอังกฤษ : XIAO 2-channel Wi-Fi AC Energy Meter runs ESPHome on ESP32-C6 module, comes with two 100A CT clamps
