u-blox ZED-F20P : โมดูล GNSS แบบสามย่านความถี่ ให้ความแม่นยำในระดับเซนติเมตรด้วย RTK/PPP-RTK สำหรับโดรนและหุ่นยนต์

u-blox ZED-F20P เป็นโมดูล GNSS ความแม่นยำสูงแบบสามย่านความถี่ (triple-band) ออกแบบมาสำหรับแอปพลิเคชันที่ต้องการขยายตัวอย่างรวดเร็ว เช่น โดรน หุ่นยนต์เคลื่อนที่ภาคพื้นดิน และแพลตฟอร์มที่มีการเคลื่อนที่อื่น ๆ โดยรองรับย่านความถี่ L1, L2 และ L5 พร้อมให้ความแม่นยำในระดับเซนติเมตรด้วยเทคโนโลยีการแก้ไขตำแหน่งแบบ RTK และ PPP-RTK

ZED-F20P ถูกออกแบบมาให้ใช้พลังงานต่ำและสามารถเริ่มทำงานได้อย่างรวดเร็ว (fast convergence) รองรับอัตราการอัปเดตสูงถึง 25 Hz และมีฟีเจอร์ด้านความปลอดภัยหลากหลาย เหมาะสำหรับการใช้งานบนแพลตฟอร์มที่มีขนาดเล็กและเคลื่อนที่ได้ ตัวโมดูลสามารถใช้งานร่วมกับฟุตพริ้นท์ของโมดูล ZED รุ่นก่อนหน้า และใช้โปรโตคอล UBX เดิม ทำให้สามารถผนวกรวมเข้ากับระบบหรืออัปเกรดจากผลิตภัณฑ์เดิมในตระกูล ZED ได้อย่างง่ายดาย โมดูลนี้สามารถทำงานร่วมกับสายอากาศ ANN-MB2 ที่รองรับทุกย่านความถี่ และรองรับบริการแก้ไขสัญญาณ PointPerfect Flex และ PointPerfect Live ของ u-blox ซึ่งให้ความแม่นยำระดับสูงโดยไม่ต้องพึ่งสถานีฐาน ทำให้สามารถใช้งานได้ดีแม้ในสภาพแวดล้อมที่ท้าทาย คุณสมบัติเหล่านี้ทำให้ ZED-F20P เหมาะอย่างยิ่งสำหรับแอปพลิเคชัน เช่น เครื่องตัดหญ้าอัตโนมัติ และระบบอากาศยานไร้คนขับ (UAS) ที่ทำงานด้วยตนเอง

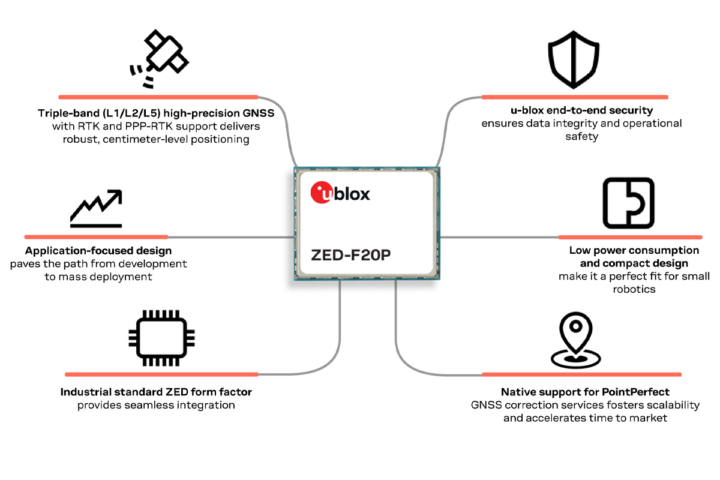

u-blox ZED-F20P GNSS module for drones

สเปคของ u-blox ZED-F20P :

  • ที่เก็บข้อมูล –หน่วยความจำแฟลชภายในสำหรับเฟิร์มแวร์
  • ตัวรับสัญญาณ GNSS
    • u-blox F20 engine (672 ช่องสัญญาณ)
    • GPS – L1C/A, L2C, L5
    • QZSS –  L1C/A, L1C/B*, L2C, L5
    • Galileo – E1B/C, E5a
    • BeiDou – B1I, B1C, B2a
    • NavIC – L1*, L5
    • SBAS – L1 C/A
  • โปรโตคอลการสื่อสาร
    • NMEA 4.11
    • UBX binary
    • RTCM v. 3.4
    • SPARTN v. 2.0.2
  • ความแม่นยำของตำแหน่งในแนวราบ (Horizontal Position Accuracy)
    • RTK – 0.6 ซม. + 1 ppm
    • PPP-RTK – <6 ซม.
    • SBAS – 0.6 เมตร
    • Standalone – 1.2 เมตร
  • อัตราการอัปเดตตำแหน่ง – สูงสุด 25 Hz (RTK)
  • ความไวในการรับสัญญาณ (Sensitivity)
    • ขณะติดตามและนำทาง: –167 dBm
    • รับคืนสัญญาณ: –160 dBm
    • เริ่มต้นแบบเย็น (cold start): –148 dBm
    • เริ่มต้นแบบร้อน (hot start): –158 dBm
  • การเริ่มต้นการรับสัญญาณ
    • Cold start – 25 วินาที
    • Aided start – 2 วินาที
    • Reacquisition – 2 วินาที
  • อินเทอร์เฟซ
    • 2x UART
    • 1x SPI
    • 1x DDC (รองรับ I2C )
    • ขา I/O ดิจิทัลสำหรับสัญญาณ timepulse ที่ตั้งค่าได้ และขา EXTINT สำหรับอินพุต
    • ขาเอาต์พุตแสดงสถานะ RTK fix และ Geofence
  • ควาปลอดภัย
    • ตรวจจับสัญญาณรบกวน RF และการโจมตีด้วยคลื่น CW
    • ตรวจจับการหลอกลวง (spoofing) ขั้นสูง และการตรวจสอบข้อความ OSNMA
    • Secure boot
  • อื่น ๆ
    • รองรับสายอากาศแบบแอกทีฟภายนอก
    • มีฟิลเตอร์ SAW เพิ่มเติม
    • มีคริสตัล RTC และ TCXO ในตัว
    • รองรับโหมด Moving base (สำหรับการคำนวณทิศทาง/การเอียง)
  • พลังงาน
    • แรงดันไฟเลี้ยง – 2.7V ถึง 3.6V
    • แรงดันสำรอง (backup) – 1.65V ถึง 3.6V
    • การใช้พลังงาน – ประมาณ 55 mA ที่ 3.0V (ค่าทั่วไป)
  • ขนาด – แพ็คเกจแบบ LGA 54 ขา ขนาด 22 x 17 x 2.4 มม.
  • ช่วงอุณหภูมิใช้งานและจัดเก็บ – -40°C ถึง +85°C
  • ความทนทานต่อสภาพแวดล้อม – ผ่านการรับรองตามส่วนหนึ่งของมาตรฐาน AEC-Q104
  • การรับรอง
    • สอดคล้องกับข้อกำหนด RoHS compliant (2015/863/EU)
    • สอดคล้องกับEU Radio Equipment Directive (RED) (2014/53/EU)
    • ผลิตและทดสอบภายใต้มาตรฐานโรงงาน ISO/TS 16949

โปรดทราบว่า ฟีเจอร์ที่มีเครื่องหมาย * ยังคงอยู่ระหว่างการพัฒนาตามที่ระบุไว้ในเอกสาร datasheet

ทางบริษัทยังมีชุด EVK-X20P GNSS evaluation kit ที่ใช้โมดูลในซีรีส์ ZED-X20P เช่น ZED-F20P โดยชุดนี้มาพร้อมพอร์ต USB Type-C สำหรับจ่ายไฟและรับส่งข้อมูล, สายอากาศ GNSS แบบแอกทีฟที่รองรับทุกย่านความถี่, สาย breakout และสิทธิทดลองใช้บริการแก้ไขสัญญาณ PointPerfect เพื่อเริ่มต้นใช้งานได้ทันที

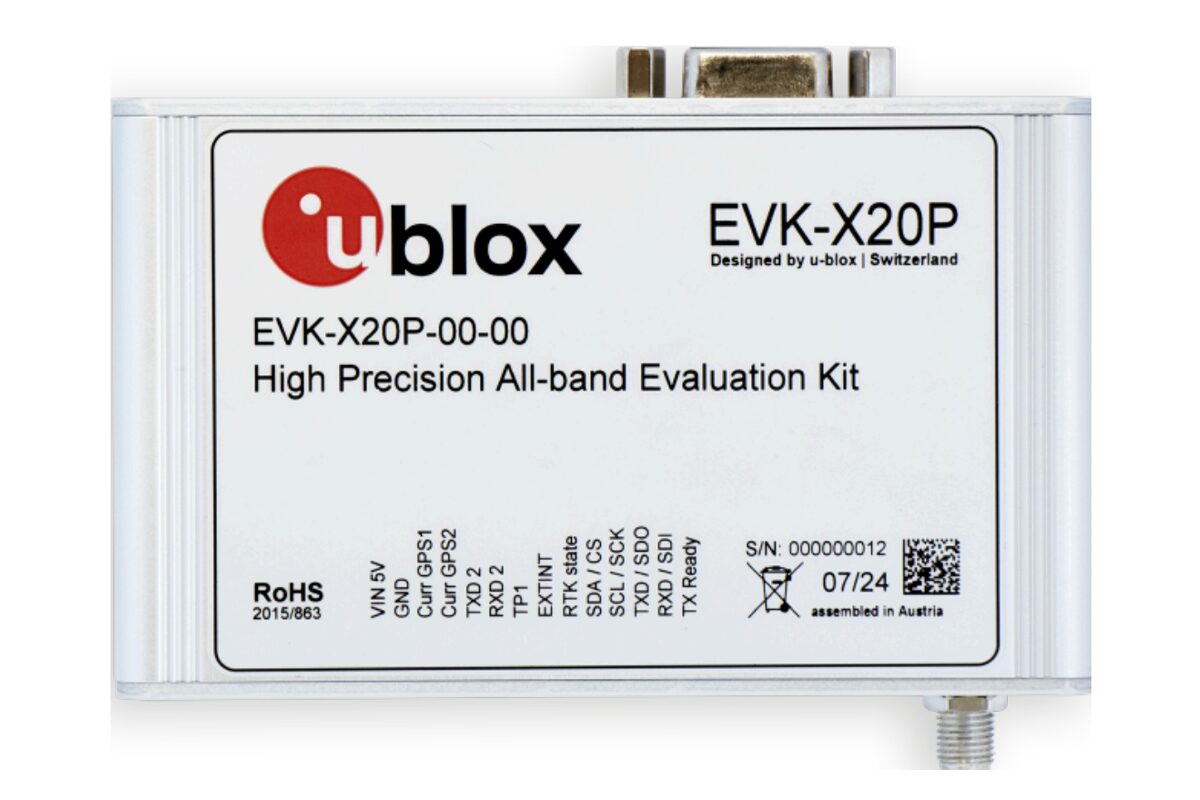

EVK-X20P u-blox X20P high precision GNSS evaluation kit
EVK-X20P evaluation kit GNSS และสามารถใช้งานร่วมกับโมดูล ZED-F20P

โมดูล GNSS รุ่น ZED-F20P รองรับซอฟต์แวร์ u-center 2 ของ u-blox ซึ่งเป็นเครื่องมือสำหรับการมอนิเตอร์ บันทึก และแสดงข้อมูล GNSS แบบเรียลไทม์ พร้อมรองรับการเชื่อมต่อกับบริการแก้ไขสัญญาณอย่าง PointPerfect Flex และ PointPerfect Live ได้อย่างง่ายดาย ซอฟต์แวร์นี้ยังมีฟีเจอร์ NTRIP client/server ในตัว สำหรับจัดการกับสตรีมข้อมูลแก้ไขตำแหน่งแบบ RTCM ทำให้สามารถใช้งาน ZED-F20P ได้ทั้งในโหมด rover (อุปกรณ์รับตำแหน่งเคลื่อนที่) และ base station (สถานีฐาน) ได้อย่างยืดหยุ่น การรองรับทางซอฟต์แวร์ที่ครบถ้วนนี้ช่วยเร่งกระบวนการพัฒนา ทดสอบ และนำต้นแบบไปสู่การใช้งานจริงได้อย่างราบรื่นในแอปพลิเคชันที่ต้องการความแม่นยำสูง

ก่อนหน้านี้เราได้เขียนเกี่ยวกับ u-blox ZED-X20P ซึ่งเป็นโมดูล GNSS ที่รองรับทุกย่านความถี่ (all-band/quad-band) โดยใช้ฟุตพริ้นท์เดียวกับ ZED-F20P รุ่นใหม่ และสามารถใช้งานร่วมกับ EVK-X20P evaluation kit ได้ โดยออกแบบมาเพื่อรองรับการระบุตำแหน่งความแม่นยำสูงสำหรับโดรนและหุ่นยนต์

บริษัทฯ ได้ประกาศว่าจะเริ่มจัดส่งตัวอย่างวิศวกรรม (engineering samples) ของโมดูล GNSS รุ่น ZED-F20P ภายในเดือนนี้ สามารถดูข้อมูลเพิ่มเติมได้จากหน้าเพจผลิตภัณฑ์ และ ข่าวประชาสัมพันธ์บนเว็บไซต์ของบริษัทฯ

แปลจากบทความภาษาอังกฤษ : u-blox ZED-F20P triple-band GNSS module provides 25Hz RTK/PPP-RTK with centimeter accuracy for drones and robots
