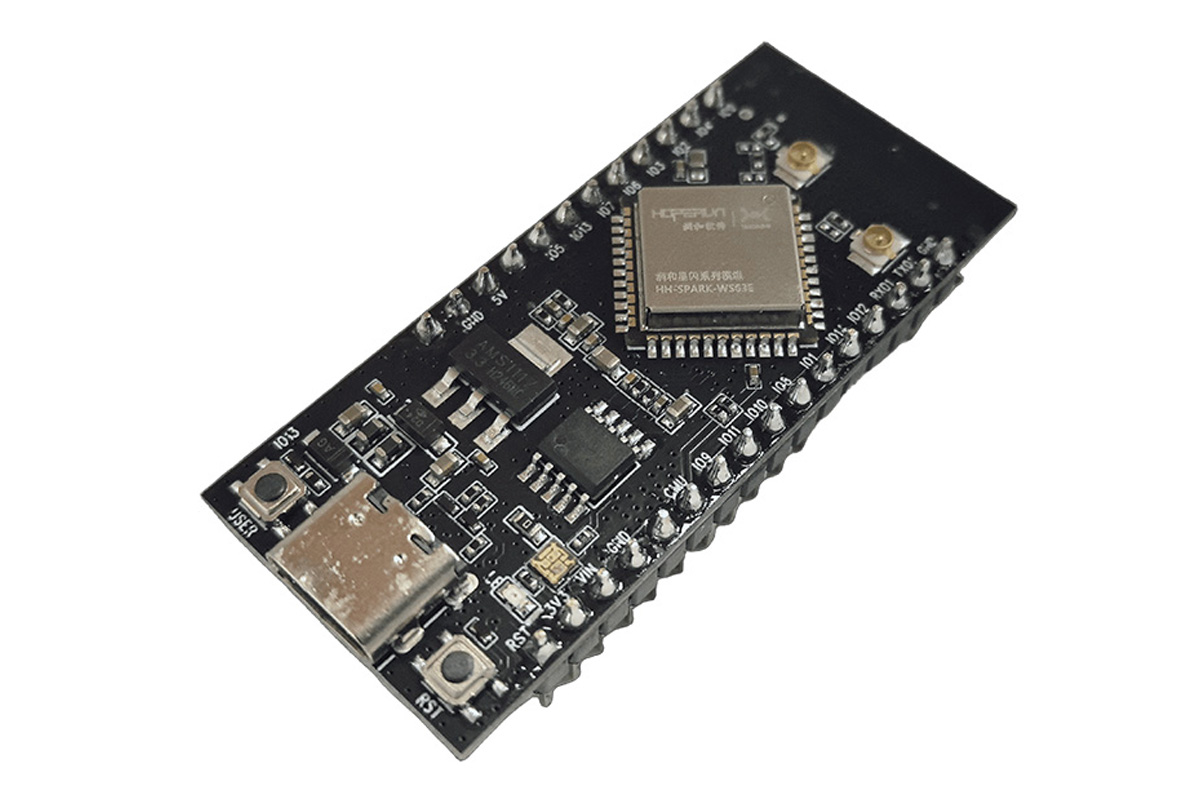

HiHope_NearLink_DK_WS63E_V03 เป็นบอร์ดพัฒนาที่ใช้พลังงานต่ำสำหรับเทคโนโลยี NearLink โดยสร้างขึ้นจากโมดูล HiHope HH-SPARK-WS63E ซึ่งภายในใช้ชิป SoC HiSilicon NearLink WS63E ที่รองรับ Wi-Fi 6 ย่านความถี่ 2.4GHz, BLE 5.2 และ SparkLink (SLE) 1.0 ออกแบบมาสำหรับการใช้งานในบ้านอัจฉริยะ (Smart Home) และแอปพลิเคชัน AIoT ที่ต้องการประสิทธิภาพการใช้พลังงานต่ำและความปลอดภัยสูง
ชิป NearLink WS63E SoC มาพร้อมกับซีพียู 32 บิต ความเร็ว 240MHz, หน่วยความจำ SRAM ขนาด 606KB และแฟลชขนาด 4MB บอร์ดนี้มีอินเทอร์เฟซให้ใช้งานหลากหลาย เช่น SPI, QSPI, I2C, UART, ADC, PWM และ GPIO ผ่านขา GPIO ที่เปิดให้ใช้งาน ฟีเจอร์ด้านความปลอดภัยประกอบด้วยการเข้ารหัส AES, RSA, ECC แบบฮาร์ดแวร์ และตัวสร้างเลขสุ่ม (RNG) ที่สอดคล้องกับมาตรฐาน FIPS140-2 การใช้งานเป้าหมายได้แก่ อุปกรณ์ภายในบ้านอัจฉริยะ, อุปกรณ์สวมใส่, การติดตามด้านการแพทย์, การทดสอบในอุตสาหกรรม, การจัดการพลังงาน และการเกษตรอัจฉริยะ
สเปค่ของ HiHope NearLink_DK_WS63E :
- SoC – HiSilicon NearLink WS63E
- ไมโครโปรเซสเซอร์ 32 บิต ความเร็วสูงสุด 240 MHz
- SRAM ขนาด 606 KB, ROM ขนาด 300 KB
- embedded Flash 4MB
- Wireless (2.4GHz)
- Wi-Fi
- รองรับมาตรฐาน IEEE 802.11b/g/n/ax (ch1–ch14), 20/40MHz (n), 20MHz (ax)
- อัตราการส่งข้อมูล: สูงสุด 150 Mbps (HT40), 114.7 Mbps (HE20)
- MAC: 802.11d/e/i/k/v/w; ฟีเจอร์: A-MPDU, A-MSDU, Block ACK, QoS, STBC, LDPC, RF self-calibration, radar detection
- ความปลอดภัย: WPA/WPA2/WPA3-Personal, WPS 2.0
- โหมดการทำงาน: STA, AP (รองรับสูงสุด 6 อุปกรณ์), Sniffer
- อุปกรณ์ RF ในตัว: PA, LNA, ตัวสลับ TX/RX, RF balun
- Bluetooth LE
- BLE 4.0 ถึง 5.2; PHY: 125Kbps, 500Kbps, 1Mbps, 2Mbps
- BLE Mesh, BLE Gateway, multicast, Class 1
- กำลังส่งสูงสุด: 20 dBm
- SparkLink Low Energy (SLE)
- รองรับ SLE 1.0
- ความถี่ที่รองรับ: 1 MHz, 2 MHz, 4 MHz
- อัตราการส่งข้อมูลสูงสุดผ่านอากาศ: 12 Mbps
- ใช้โค้ดช่องแบบ Polar
- รองรับการทำงานเป็น SLE Gateway
- สายอากาศ
- สายอากาศ PCB บนบอร์ด
- คอนเนกตอร์ u.FL สำหรับสายอากาศภายนอกสำหรับ SLE (อุปกรณ์เสริม)
- คอนเนกตอร์ u.FL สำหรับสายอากาศเรดาร์ภายนอก
- Wi-Fi
- USB – 1x พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม
- การขยาย – GPIO headers 12 พิน และ 16 พิน พร้อม SPI, I2C, I2s, UART, G{IO ADC และ PWM
- ความปลอดภัย
- รองรับการเข้ารหัสฮาร์ดแวร์ AES-128/256, SHA256, HMAC, RSA, ECC
- TLS/DTLS hardware acceleration
- True random number generator
- รองรับ National crypto : SM2, SM3, SM4
- EFUSE สำหรับ secure boot และ hardware ID
- MPU สำหรับแยกหน่วยความจำเพื่อความปลอดภัย
- อื่นๆ
- ปุ่มผู้ใช้และปุ่มรีเซ็ต
- ไฟ LED สำหรับแสดงสถานะพลังงาน
- ไฟสถานะ LED แบบสามสี
- แรงดันไฟเข้า – 5V
- ขนาด – 53 x 22.8 มม.
- ช่วงอุณหภูมิ – -40°C ถึง +85°C

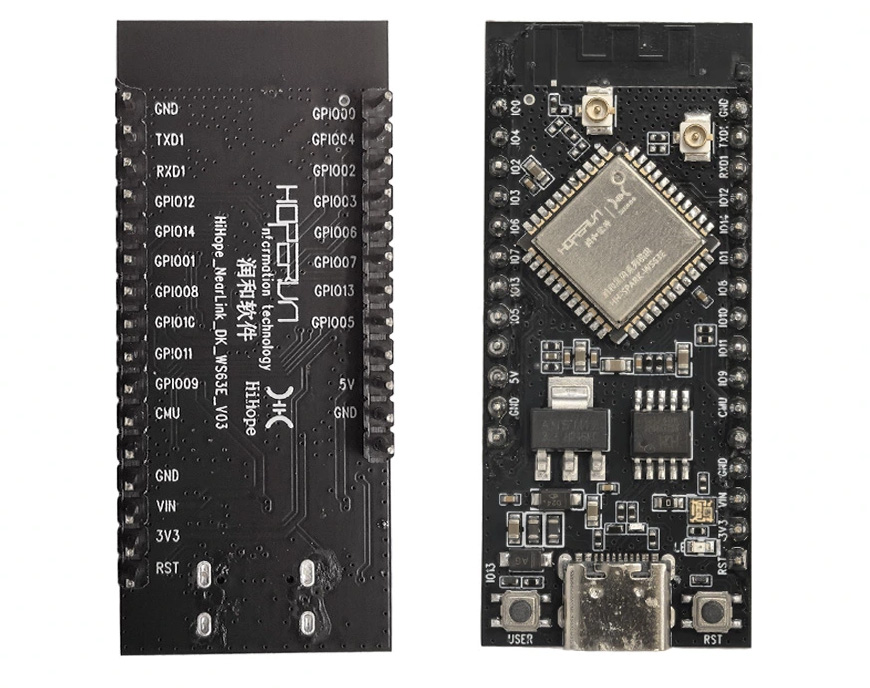

เราพบบอร์ดพัฒนานี้ครั้งแรกในเว็บไซต์ของ Youyeetoo ซึ่งระบุชื่อว่า HH-D02 NearLink Dev Board แต่เมื่อพิจารณาดูด้านหลังของบอร์ดอย่างใกล้ๆ จะเห็นข้อความว่า “HOPERUN HiHope_NearLink_DK_WS63E_V03” ซึ่งหมายความว่า แม้ทาง Youyeetoo จะเรียกชื่อว่า HH-D02 แต่บอร์ดนี้พัฒนาโดย Hoperun ภายใต้แบรนด์ HiHope และชื่อรุ่นที่ถูกต้องควรเป็น DK_WS63E_V03 นอกจากนี้เรายังพบรายการสินค้าในเว็บไซต์ของ HiHope แต่ในขณะที่เขียนอยู่นี้หน้ารายละเอียดสินค้ายังว่างอยู่ ทาง Youyeetoo เองมีเอกสารประกอบบางส่วนให้ใช้งาน ซึ่งจัดเก็บไว้บน Google Drive.
บอร์ดพัฒนา NearLink แบบประหยัดพลังงานรุ่นนี้สามารถโปรแกรมได้ด้วย Hispark Studio compiler ซึ่งรองรับระบบปฏิบัติการที่พัฒนาบนพื้นฐาน OpenHarmony โดยมีจุดเด่นด้านประสิทธิภาพ ความปลอดภัย และการทำงานแบบเรียลไทม์, มี SDK โดยเฉพาะสำหรับการพัฒนาแอปพลิเคชัน และสามารถดาวน์โหลดเฟิร์มแวร์ผ่าน พอร์ต UART ได้ สามารถดูข้อมูลเพิ่มเติมเกี่ยวกับการรองรับซอฟต์แวร์ ขั้นตอนการตั้งค่า และตัวอย่างโค้ดที่ CSDN blog
นี่เป็นครั้งแรกที่ฉันได้ยินเกี่ยวกับเทคโนโลยี NearLink และ SparkLink ดังนั้นเรามาแยกย่อยเพื่อให้เข้าใจง่ายขึ้น NearLink เป็นมาตรฐานการสื่อสารไร้สายที่พัฒนาขึ้นโดยจีน มีเป้าหมายเพื่อแก้ไขข้อจำกัดของมาตรฐานเดิมอย่าง Bluetooth และ Wi-Fi ในการใช้งานด้าน IoT อัจฉริยะ โดยผสานจุดเด่นของ Bluetooth ที่ใช้พลังงานต่ำและมีความหน่วงต่ำ เข้ากับความเร็วสูงและความเสถียรของ Wi-Fi
SparkLink คือโปรโตคอลสแต็กหลักที่อยู่เบื้องหลัง NearLink ซึ่งแบ่งออกเป็น 2 ประเภท ได้แก่ SparkLink Low Energy (SLE) สำหรับอุปกรณ์ที่ใช้พลังงานต่ำมาก เช่น อุปกรณ์สวมใส่และเซ็นเซอร์ต่าง ๆ SparkLink Basic (SLB) สำหรับการใช้งานที่ต้องการความเร็วสูงและความน่าเชื่อถือสูง เช่น ระบบควบคุมในอุตสาหกรรม และการส่งวิดีโอแบบเรียลไทม์ ทั้งสองรูปแบบนี้รวมกันเป็นกรอบการสื่อสารที่มีความหน่วงต่ำ ออกแบบมาเพื่อรองรับการใช้งานในบ้านอัจฉริยะ อุตสาหกรรม และแอปพลิเคชัน AIoT ในอนาคต
นี่ไม่ใช่บอร์ดพัฒนาตัวแรกที่รองรับระบบปฏิบัติการ OpenHarmony เนื่องจากก่อนหน้านี้เราเคยเขียนถึง บอร์ด Big Brother ที่ใช้ HiSilicon Hi3861V100 MCU แบบ 32 บิต สถาปัตยกรรม RISC-V ซึ่งมาพร้อมกับการเชื่อมต่อแบบ edge connector, เซ็นเซอร์ในตัว, การเชื่อมต่อ NFC และจอแสดงผล OLED ขนาด 0.96 นิ้ว เหมาะสำหรับการเรียนรู้และสร้างต้นแบบภายใต้ระบบนิเวศของ OpenHarmony
HiHope_NearLink_DK_WS63E_V03 หรือในชื่อที่ทาง Youyeetoo เรียกว่า HH-D02 NearLink dev board สามารถซื้อได้จากร้าน Youyeetoo ในราคา $7.10 (~230฿) เราไม่พบบอร์ดรุ่นนี้บน AliExpress, แต่พบว่ามีบอร์ด CDEBYTE E105-BS21-TB วางจำหน่ายในราคาประมาณ $8 (~260฿) ซึ่งใช้ชิป BS21 NearLink ที่รองรับ SPE protocol stack และยังพบรายการสินค้าของบอร์ดนี้บน Amazon แต่ยังไม่พร้อมจำหน่ายในขณะนี้
