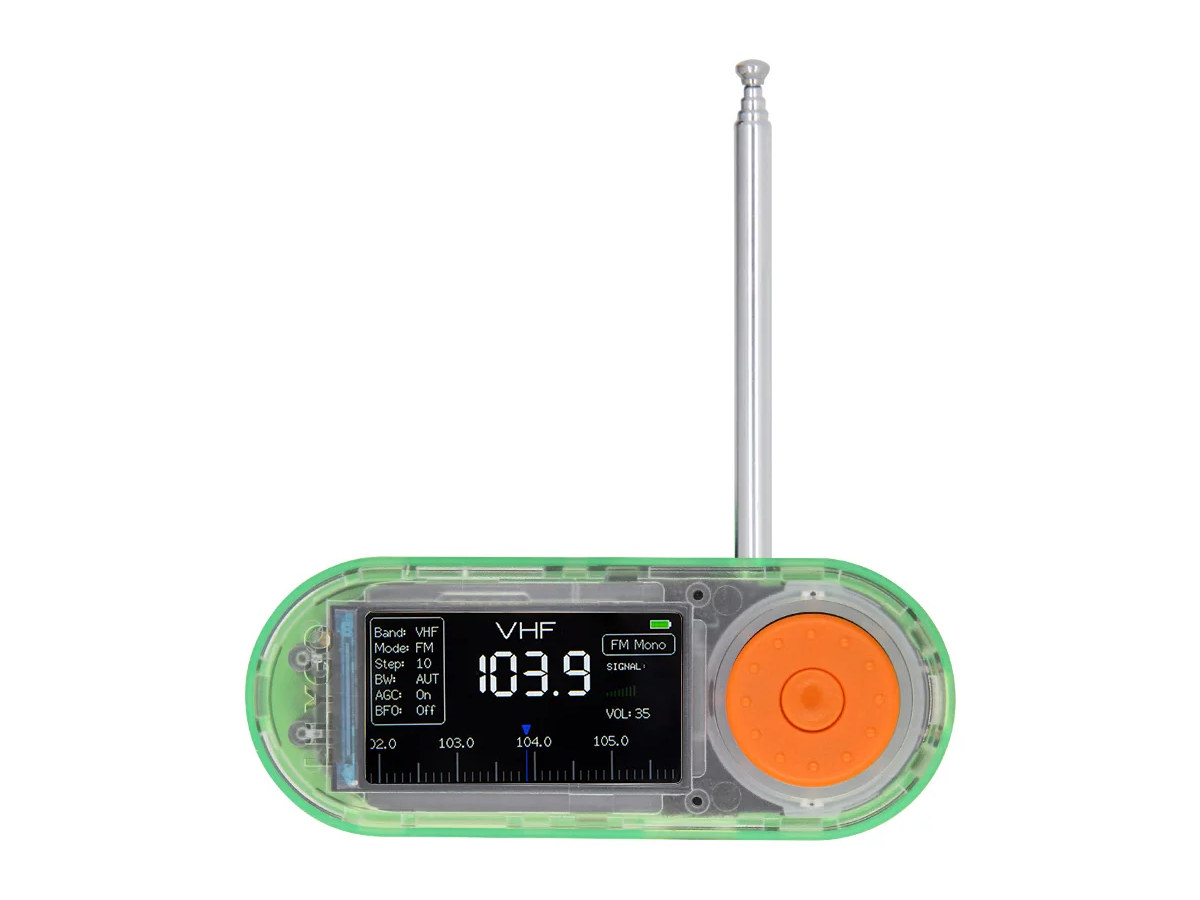

บอร์ดพัฒนา ESP32-S3 ที่รวมชิปตัวรับสัญญาณวิทยุ SI4732 สำหรับคลื่น AM/FM

LILYGO T-Embed SI4732 เป็นบอร์ดพัฒนา ESP32-S3 ที่มาพร้อมวิทยุ AM/FM, หน้าจอแสดงผลแบบ TFT, ตัวหมุนควบคุม (Rotary Encoder), ไมโครโฟนในตัว, และช่องใส่ microSD card โดยสามารถจ่ายไฟผ่านพอร์ต USB-C หรือแบตเตอรี่ LiPo ได้

ตามชื่อของมันบอร์ดนี้พัฒนามาจาก LILYGO T-Embed รุ่นก่อนหน้าซึ่งเป็นคอนโทรลเลอร์ WiFi และ BLE ที่มีแบตเตอรี่ในตัว พร้อมหน้าจอและตัวควบคุมแบบหมุน โดยในรุ่นนี้ได้เพิ่มตัวรับสัญญาณวิทยุ Skyworks SI4732 สำหรับคลื่น AM/FM/SW/LW เข้ามาเพิ่มเติม

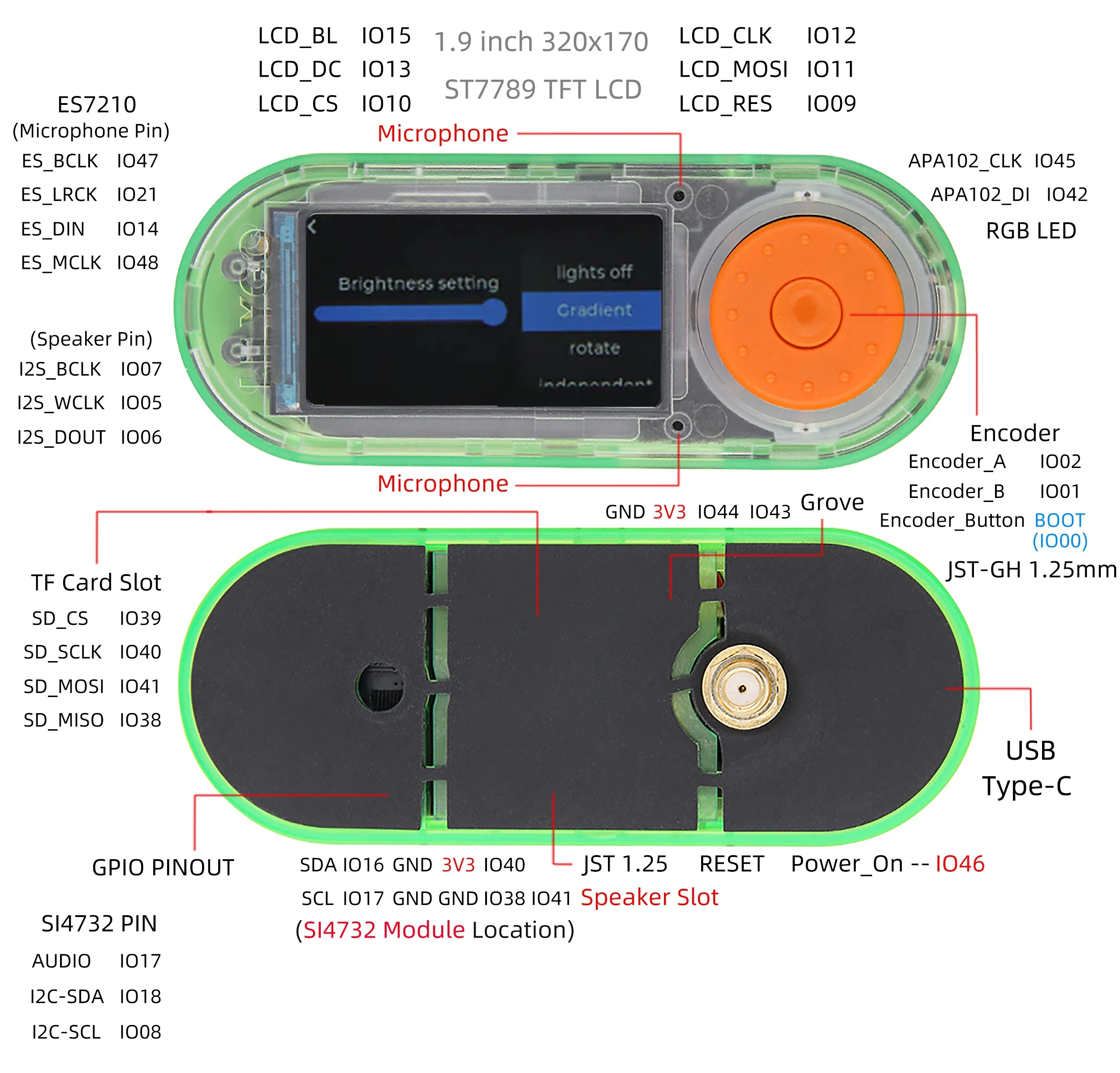

สเปคของ LILYGO T-Embed SI4732:

โมดูลไร้สาย – ESP32-S3-WROOM-1 module
- SoC – ESP32-S3
  - ซีพียู – โปรเซสเซอร์ Xtensa LX7 แบบ Dual-core @ 240 MHz พร้อมส่วนขยายเวกเตอร์สำหรับ AI/ML
  - หน่วยความจำ – SRAM ขนาด 512 KB, PSRAM ขนาด 8 MB
  - ที่เก็บข้อมูล – flash 16MB
  - การเชื่อมต่อไร้สาย – WiFi 4 ความถี่ 2.4 GHz และ Bluetooth 5.0 LE
- สายอากาศ PCB
ที่เก็บข้อมูลเพิ่มเติม – ช่องใส่ MicroSD card
หน้าจอแสดงผล – 1.9-inch IPS color TFT LCD with 320 x 170 resolution (ST7789V SPI driver)
ระบบเสียง – 2x microphones, 8 Ohm @ 1W speaker
วิทยุ – ชิปรับวิทยุดิจิทัล Skyworth SI4732-A10 (I2C + Audio) พร้อมรองรับ
- คลื่น FM – 64 – 108 MHz (ทั่วโลก)
- คลื่น AM – 520 – 1710 kHz (ทั่วโลก)
- คลื่น SW – 2.3 – 26.1 MHz
- คลื่น LW – 153 – 279 kHz

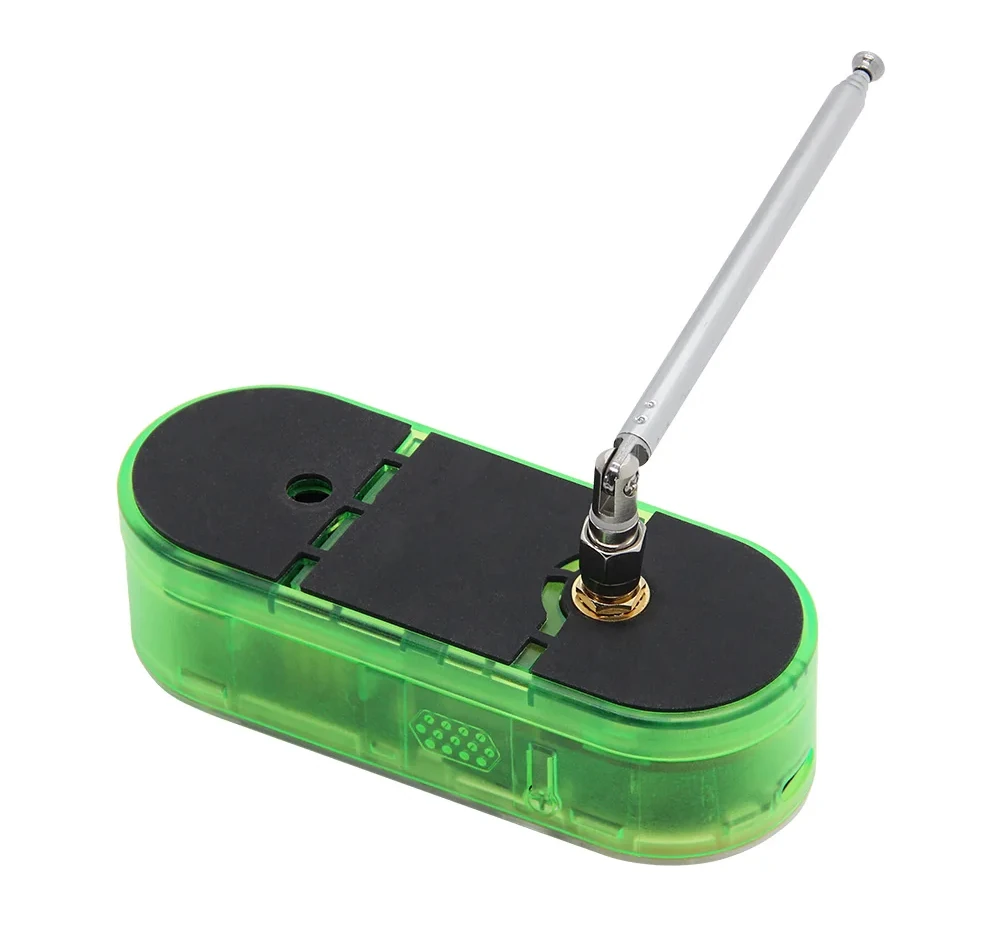

- เสาอากาศ – เสาแบบยืดหดได้ ความยาวตั้งแต่ 101 ถึง 310 มม.
ตัวหมุนควบคุม (Rotary Encoder) พร้อมปุ่มกด
- มีจังหวะหมุน 24 ตำแหน่ง
- 12 พัลส์ต่อรอบ (360°)
ไฟวงแหวน RGB – LED จำนวน 7 ดวง
การขยาย – คอนเนกเตอร์ Grove connector, พร้อมวงจรป้องกันการชาร์จและการจ่ายไฟ
อื่น ๆ – ปุ่มรีเซ็ต
การจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- คอนเนกเตอร์ 2 พินสำหรับแบตเตอรี่ LiPo พร้อมวงจรป้องกันการชาร์จและการจ่ายไฟ
ขนาด – 98 x 39 x 39 มม. (รวมเคส)

บอร์ด T-Embed SI4732 ใช้ GitHub repository ร่วมกับ T-Embed รุ่นเดิม โดยในหน้าแรกของโปรเจกต์ไม่ได้กล่าวถึงโมดูล SI4732, แต่แันพบไฟล์เฟิร์มแวร์ื่อ SI4735_Shield_250308.bin, และตัวอย่างโค้ด Arduino “SI4735_Shield” อยู่ในโฟลเดอร์ “examples” ซึ่งพัฒนาขึ้นโดยใช้ PU2CLR SI4735 Library

LILYGO จำหน่าย T-Embed SI4732 บน AliExpress ราคา $49.98 (~1,600฿) พร้อมจัดส่งฟรีและบน Amazon for $45 (~1,500฿) โดยไม่รวมค่าจัดส่งและภาษี ซึ่งถ้าเทียบกับรุ่นเดิม T-Embed ที่มีราคา $34.98 (~1,100฿)
