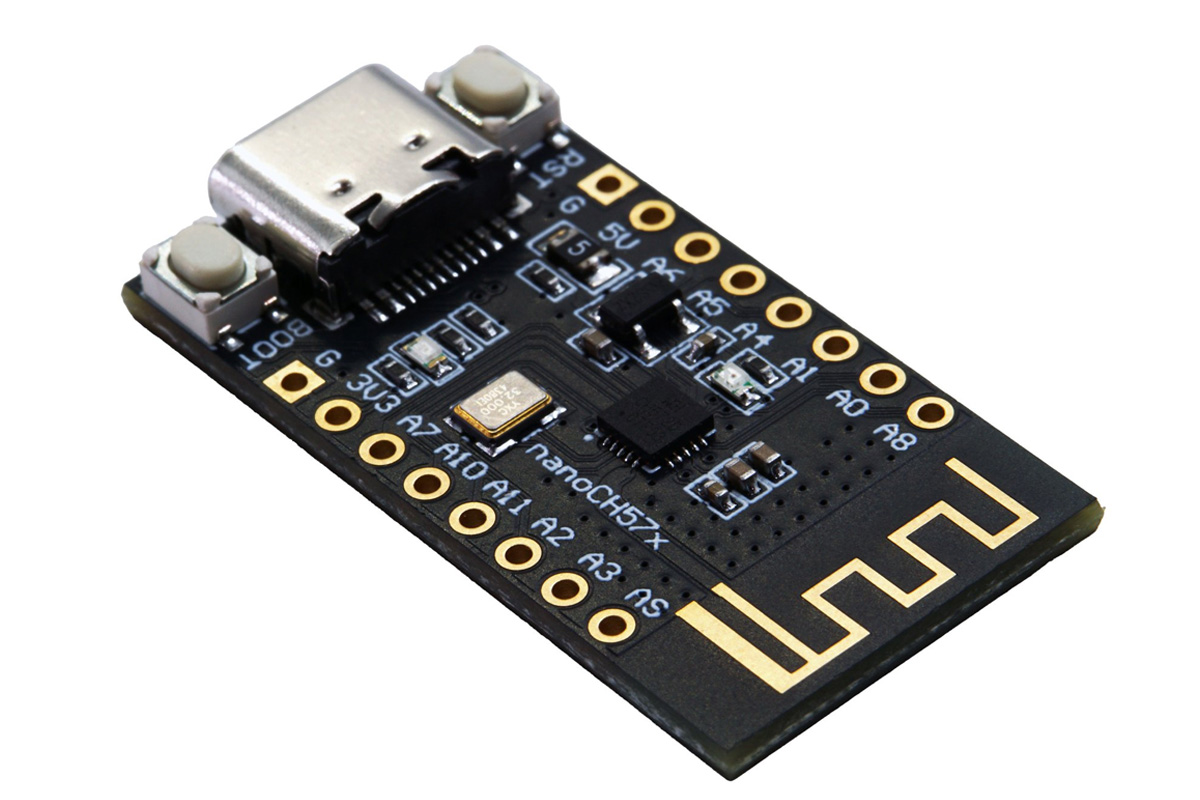

nanoCH57x ออกแบบโดย MuseLab เป็นบอร์ดพัฒนาที่ใช้ WCH CH570/CH572 รองรับคลื่นวิทยุความถี่ 2.4 GHz แบบ proprietary (ในรุ่น CH570) หรือ Bluetooth LE (ในรุ่น CH572) โดยมีราคาถูกเพียง $3.50 (~115฿) และมีขนาดเล็กกว่า CH570 Basic Evaluation Board ที่เป็นบอร์ดอย่างเป็นทางการ เราเคยพบไมโครคอนโทรลเลอร์ราคาถูกนี้ครั้งแรกในเดือนมีนาคมปีนี้ และพบว่าบอร์ดพัฒนาอย่างเป็นทางการเริ่มวางจำหน่ายตั้งแต่เดือนเมษายน

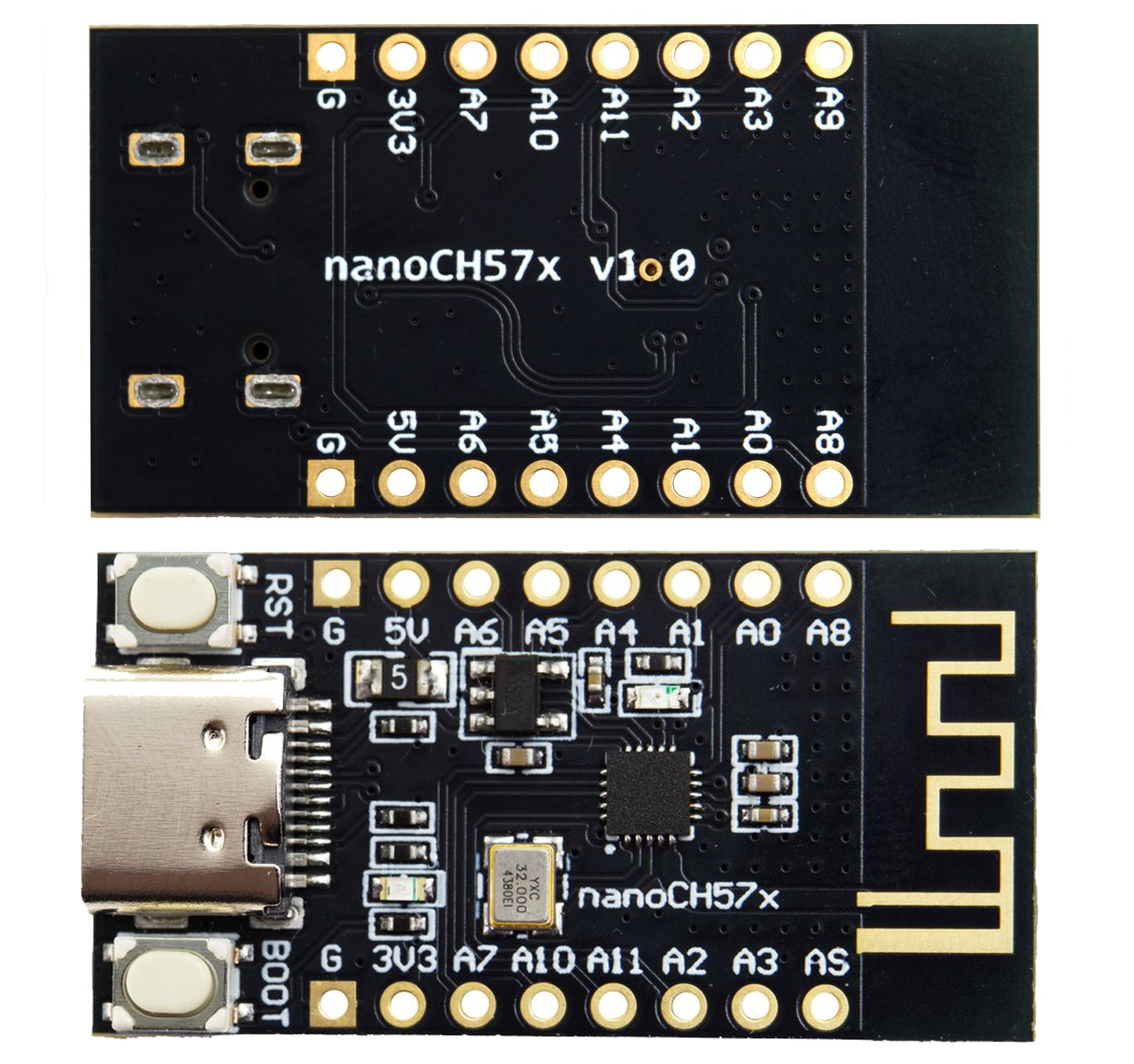

บอร์ดพัฒนา nanoCH57x ใช้ไมโครคอนโทรลเลอร์ CH572D RISC-V ทำงานที่ความถี่ 100 MHz (รุ่น CH570D จะตามมาในภายหลัง) โดยมีหน่วยความจำแฟลชขนาด 256KB, SRAM ขนาด 12KB, และคริสตัลออนบอร์ดความถี่ 32 MHz ตัวบอร์ดยังมาพร้อมพอร์ต USB 2.0 Type-C (ใช้งานได้ทั้ง Host และ Device) และสายอากาศแบบ PCB สำหรับการสื่อสาร BLE/RF

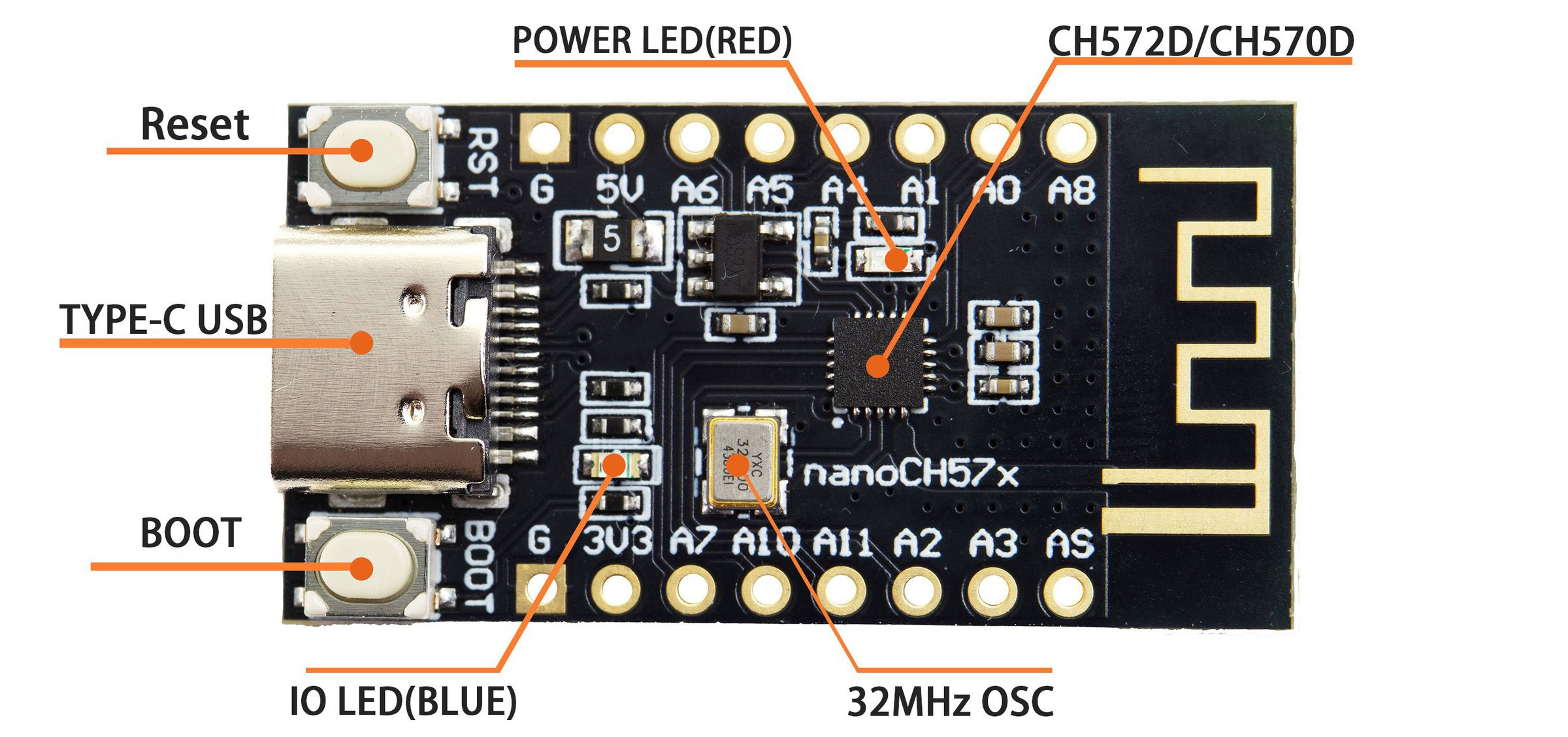

สเปคบอร์ดพัฒนา MuseLab nanoCH57x :
- ไมโครคอนโทรลเลอร์ (เลือกได้ 1 รุ่น) – WCH CH570D or CH572D
- CPU – QingKe 32-bit RISC-V3C core @ สูงสุด 100 MHz
- หน่วยความจำ – 1SRAM ขนาด 12KB
- ที่เก็บข้อมูล – หน่วยความจำแบบไม่ลบเลือน (Non-volatile) ขนาด 256KB
- code flash สำหรับโค้ดผู้ใช้งาน 240KB
- หน่วยความจำสำหรับ Bootloader 8KB
- หน่วยความจำสำหรับค่าคอนฟิก (InfoFlash) 8KB
- การสื่อสารไร้สาย (Wireless)
- ตัวรับส่งสัญญาณ RF ย่าน 2.4GHz พร้อม baseband และการควบคุมลิงก์
- รองรับการมอดูเลตและดีมอดูเลตแบบ GFSK
- ความไวในการรับสัญญาณ (Rx sensitivity): -95dBm (ตั้งค่าได้)
- กำลังส่ง (Tx power): สูงสุด +7.5 dBm
- รองรับ Bluetooth LE 5.0 พร้อมอัตราการส่งข้อมูลสูงสุด 2 Mbps (เฉพาะรุ่น CH572 เท่านั้น)
- USB – พอร์ต USB 2.0 Type-C (ใช้งานเป็น Host หรือ Device ได้) และใช้จ่ายไฟให้บอร์ด
- การขยาย – 12x ขา GPIO ใช้งานได้รองรับการใช้งาน UART, SPI, PWM, ADC
- การดีบัก – 1-wire/2-wire serial debug
- ความปลอดภัย – รองรับการเข้ารหัสและถอดรหัส AES-128 และมีรหัสประจำตัวชิป (Unique Chip ID)
- อื่น ๆ
- 2x watchdog timers
- ไฟแสดงสถานะ Power และ IO
- ปุ่ม Boot และ Reset
- การจ่ายไฟ – จ่ายไฟผ่านพอร์ต USB-C 5V, ภายในมีวงจรแปลงไฟจาก 5V เป็น 3.3V
- ขนาด – รอการระบุ (TBD)
บอร์ดพัฒนา nanoCH57x สามารถโปรแกรมได้โดยใช้เครื่องมืออย่างเป็นทางการของ WCH ซึ่งประกอบด้วย MounRiver Studio (IDE ที่พัฒนาบนพื้นฐานของ Eclipse) และ WCH RISC-V GCC compiler, ผู้ใช้สามารถโปรแกรมไมโครคอนโทรลเลอร์ได้ด้วย WCHISP Studio หรือจะเลือกใช้เครื่องมือ WCHLink-E สำหรับการแฟลชเฟิร์มแวร์และการดีบักก็ได้ สามารถดูข้อมูลเพิ่มเติมเกี่ยวกับบอร์ด รวมถึงไฟล์ฮาร์ดแวร์, เฟิร์มแวร์, โค้ดตัวอย่าง และเอกสารประกอบได้จาก GitHub repository
บอร์ดพัฒนา nanoCH57x วางจำหน่ายในราคา $3.50 บน (~115฿) Tindie ถ้าต้องการชุดครบเซต (Devkit) ที่มาพร้อมสาย USB Type-C ยาว 1 เมตร และเครื่องมือดีบัก WCHLink-E ก็มีจำหน่ายในราคา $9.50 (~310฿) ในขณะที่เขียนอยู่นี้รุ่นที่วางขายคือรุ่นที่ใช้ไมโครคอนโทรลเลอร์ CH572D เท่านั้น โดยรุ่นที่ใช้ CH570D จะตามมาในภายหลังซึ่งอาจมีราคาถูกกว่าด้วย
แปลจากบทความภาษาอังกฤษ : $3.50 nanoCH57x CH570/CH572 RISC-V development board offers USB-C port, 2.4GHz radio/BLE, and GPIO pins
