BentoIO AMH2 Pro : บอร์ด Audio/MIDI HAT สำหรับ Raspberry Pi มาพร้อมกับ DAC แบบ 24 บิต และ headphone amplifier

BentoIO AMH2 Pro เป็นบอร์ด Audio/MIDI HAT ที่ใช้งานร่วมกับ Raspberry Pi 4 และ Pi 5 ได้ โดยมีคุณสมบัติเด่นคือให้เสียงสเตอริโอคุณภาพสูง และรองรับการเชื่อมต่อ MIDI เข้า/ออก ในรูปแบบบอร์ดขนาดกะทัดรัดแบบ “wing”

บอร์ดนี้มีช่องอินพุตและเอาต์พุตเสียงแบบสเตอริโอผ่านแจ็ค 3.5 มม. แบบ TRS โดยใช้ชิป PCM1863 สำหรับแปลงสัญญาณอะนาล็อกเป็นดิจิทัล (ADC) และ PCM5242 สำหรับแปลงสัญญาณดิจิทัลเป็นอะนาล็อก (DAC) แบบ 24 บิต นอกจากนี้ยังมีช่องหูฟังออก และช่อง MIDI I/O แบบ TRS-A บอร์ดรองรับระบบปฏิบัติการ Raspberry Pi OS อย่างสมบูรณ์ และสามารถใช้งานร่วมกับ ALSA, JACK และ PulseAudio ได้ ตัวบอร์ดถูกออกแบบให้เว้นพื้นที่ให้ฮีตซิงก์ยังคงสัมผัสกับอากาศเพื่อช่วยระบายความร้อน โดยเฉพาะเมื่อนำไปใช้ร่วมกับ Terioto CMX1 carrier board ที่ออกแบบมาให้มีความบางเป็นพิเศษ

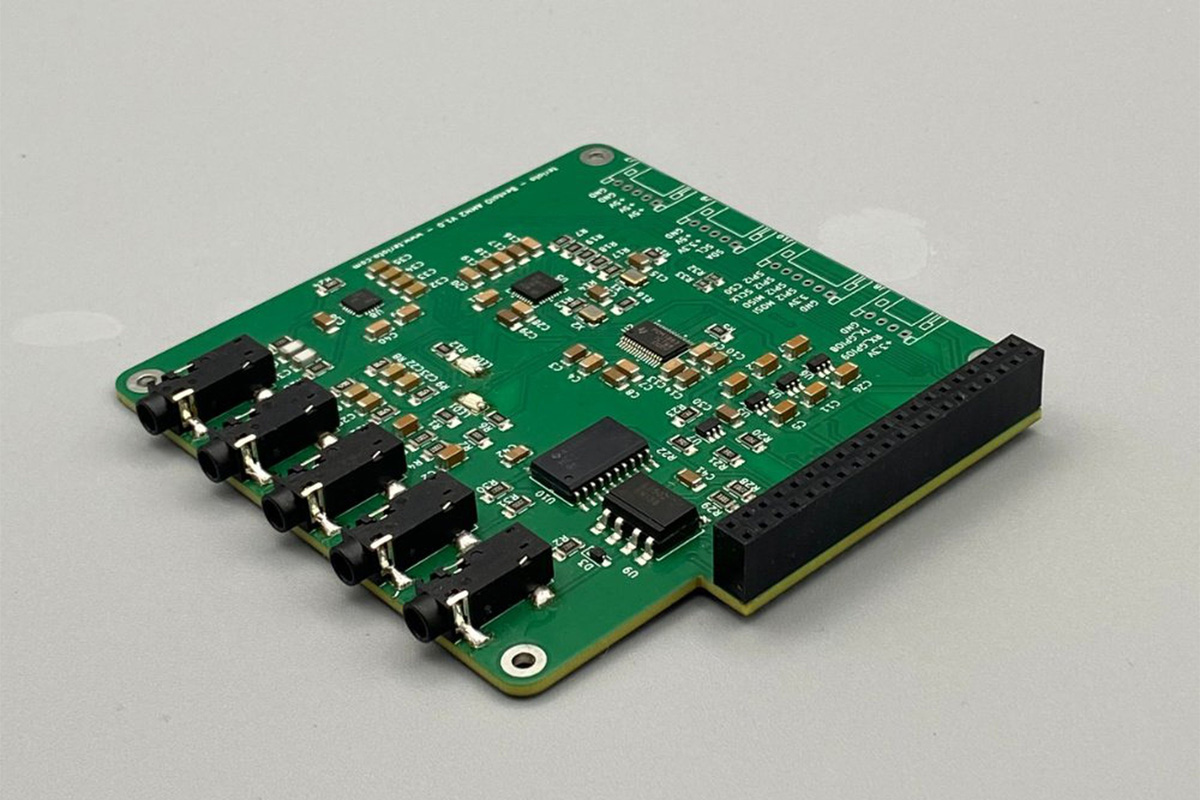

BentoIO AMH2 Pro AudioMIDI HAT for Raspberry Pi

BentoIO AMH2 Pro Specifications:

  • ความเข้ากันได้ – Raspberry Pi 4 Model B หรือ Raspberry Pi 5
  • อินพุตเสียง – สเตอริโอ Line-In ผ่านแจ็ค 3.5 มม. TRS ใช้ชิป PCM1863 ADC
  • เอาต์พุตเสียง – สเตอริโอ Line-Out ผ่านแจ็ค 3.5 มม. TRS ใช้ชิป PCM5242 DAC
  • ช่องหูฟังออก – แจ็ค 3.5 มม. TRS พร้อมภาคขยายเสียง TPA6130
  • MIDI I/O – แจ็ค TRS-A ขนาด 3.5 มม. จำนวน 2 ช่อง สำหรับ MIDI In และ Out
  • ความละเอียดเสียง – สูงสุด 24-bit DAC / 192kHz ADC
  • GPIO Header – แบบ 40 พิน รองรับกับ Raspberry Pi
  • อื่น ๆ – มีจุดเชื่อมต่อ UART, SPI, I2C และพาวเวอร์แบบยังไม่บัดกรี (unpopulated)
  • การจ่ายไฟ – รับไฟผ่าน GPIO header ของ Raspberry Pi
  • ขนาด – 85 x 85 x 11 มม.
  • น้ำหนัก – 45 กรัม
  • รูปแบบบอร์ด – ดีไซน์แบบ “wing” โดยมีการเยื้องด้านข้างเพื่อเปิดพื้นที่ให้กับ CPU และฮีตซิงก์ของ Raspberry Pi

ระหว่างที่เขียนข้อมูล เราสังเกตว่าข้อมูลใน datasheet ของชิป PCM5242 ระบุว่าเป็น DAC แบบ 32 บิต แต่ผลิตภัณฑ์นี้กลับใช้งานในโหมด 24 บิต หลังจากตรวจสอบเพิ่มเติมพบว่า บอร์ดเสียง IQaudio ที่เปิดตัวตั้งแต่ปี 2020 ก็ใช้ชิป DAC เดียวกันนี้ในโหมด 24 บิตเช่นกัน เมื่อค้นหาข้อมูลเพิ่มและได้ความรู้จาก Lord Grok ก็พบว่า แม้ตัวชิปจะรองรับอินพุตเสียง 32 บิตได้ แต่การใช้งานจริงมักถูกจำกัดไว้ที่ 24 บิต เนื่องจากข้อจำกัดด้านการออกแบบบอร์ด, สัญญาณรบกวน, หรือรูปแบบของแหล่งเสียงที่ใช้

โดยทั่วไป ผู้ผลิตจะเลือกใช้สเปก 24 บิต เพราะเป็นขีดจำกัดที่ใช้งานได้จริงในระบบเสียงส่วนใหญ่ และการเพิ่มความละเอียดเป็น 32 บิตก็ไม่ได้ให้ประโยชน์เพิ่มเติมกับผู้ใช้มากนัก เปรียบได้กับหน้าจอสมาร์ตโฟนที่มีความหนาแน่นพิกเซลสูงขึ้น แต่คุณภาพภาพไม่ได้ดีขึ้นเสมอไป นอกจากนี้ ไฟล์เสียงและอุปกรณ์ส่วนใหญ่รองรับสูงสุดที่ 24-bit/192kHz เท่านั้น ดังนั้นการโฆษณาว่าเป็น 32 บิตอาจทำให้เกิดความสับสน หรือดูเหมือนเป็นการโฆษณาเกินจริง ส่วนบิตพิเศษที่เหลือนั้นมักใช้เพื่อการประมวลผลภายใน เช่น การกรองเสียงที่ดีขึ้น มากกว่าการให้คุณภาพเสียงที่ดีขึ้นจริงในการฟัง

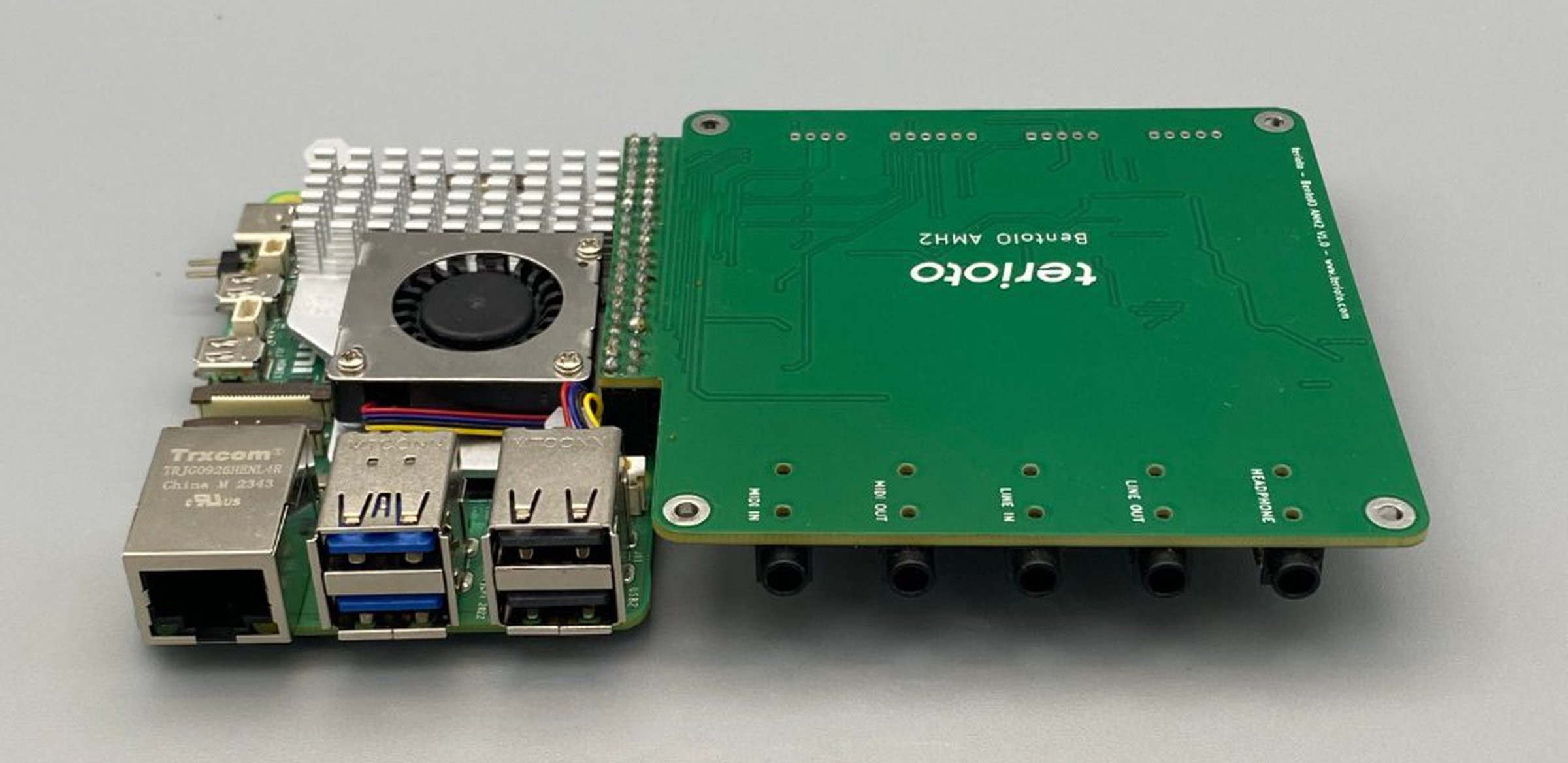

BentoIO AMH2 Pro AudioMIDI HAT connected to Raspberry Pi
BentoIO AMH2 Pro Audio/MIDI HAT ที่เชื่อมต่อกับ Raspberry Pi

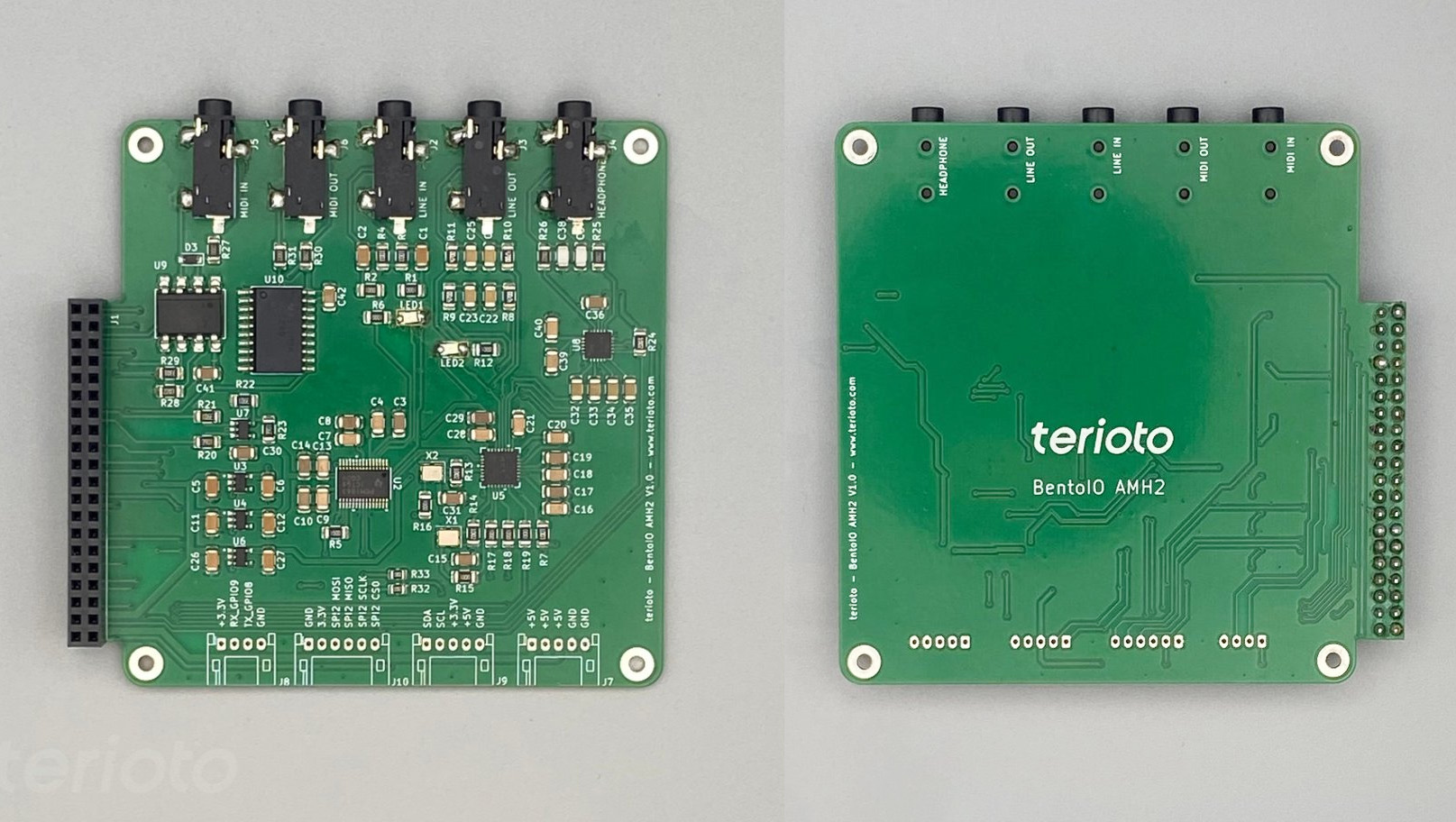

BentoIO AMH2 Pro AudioMIDI HAT Top and Bottom
มุมมองด้านบนและด้านล่างของบอร์ด AMH2 Pro Audio/MIDI HAT

ในด้านซอฟต์แวร์ บอร์ด Audio/MIDI HAT สำหรับ Raspberry Pi ตัวนี้สามารถใช้งานร่วมกับ Raspberry Pi OS ได้อย่างสมบูรณ์ และรองรับเฟรมเวิร์กเสียงมาตรฐานของ Linux เช่น ALSA, JACK และ PulseAudio ซึ่งช่วยให้สามารถประมวลผลเสียงแบบหน่วงต่ำ (low-latency) และเชื่อมต่อกับโปรแกรมจัดการเสียงดิจิทัล (DAWs), โปรแกรมลำดับ MIDI (MIDI sequencers) และแอปพลิเคชันเสียงแบบเรียลไทม์ได้อย่างมีประสิทธิภาพ ไดรเวอร์ของชิป PCM1863 ADC และ PCM5242 DAC ได้รับการสนับสนุนโดยตรงใน Linux อยู่แล้ว ดังนั้นจึงไม่น่ามีปัญหาเรื่องความเข้ากันได้ในการใช้งาน

ก่อนหน้านี้เราเคยเขียนบทความเกี่ยวกับ 52Pi NVdigi Expansion Board ที่มาพร้อมระบบเสียง HiFiBerry Digi+ audio, HiFi-Amped Audio HAT ของ Sonocotta และ Pineboards HatDrive! Piano ซึ่งเพิ่มความสามารถด้านเสียง พร้อมรองรับ NVMe storage หรือฟีเจอร์อื่น ๆ เช่น แอมป์แบบ Class D แต่บอร์ดตัวนี้มีความแตกต่างเล็กน้อย โดยออกแบบมาเพื่อรองรับอินพุต/เอาต์พุตเสียงและ MIDI คุณภาพสูงโดยเฉพาะ

BentoIO AMH2 Pro Audio HAT วางจำแหน่ายในราคา $69.00 (~2,200฿) บน Tindie และในเว็บไซต์ของ Terioto ราคา 49,58 € (~1,900฿) โดยในหน้าร้าน Tindie ระบุว่ามีเอกสารประกอบแต่ลิงก์กลับไปยังหน้าเดิม ซึ่งขณะที่เขียนบทความนี้ยังไม่มียังไม่มีข้อมูลเกี่ยวกับ Audio HAT ปรากฏอยู่บนเว็บไซต์

แปลจากบทความภาษาอังกฤษ : BentoIO AMH2 Pro audio/MIDI HAT for Raspberry Pi features 24-bit DAC, headphone amplifier
