รีวิวเครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra พร้อมคอนโทรลเลอร์แบบออฟไลน์และซอฟต์แวร์ Easel สำหรับเครื่อง CNC (Part 2)

review LUNYEE 3018 Pro Ultra CNC Easel

เราได้ดูสเปค แกะกล่อง ประกอบและทดสอบเบื้องต้นของเครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra CNC Router 500W ที่มาพร้อมกับสปินเดิล 500W ความเร็วสูงสุด 5000 มม./นาที โครงสร้างอลูมิเนียมอัลลอยแบบเต็มตัว โดยตัวเครื่องประกอบล่วงหน้ามาเกือบสมบูรณ์ ใช้เวลาติดตั้งไม่นาน และมาพร้อมฟีเจอร์ด้านความปลอดภัยครบถ้วน เช่น สวิตช์หยุดฉุกเฉินและลิมิตสวิตช์ทุกแกน รองรับการใช้งานร่วมกับซอฟต์แวร์ยอดนิยมที่ใช้ GRBL firmware เช่น Fusion360, Easel, Candle, UGS, LaserGRBL, LightBurn

ในบทความนี้เราจะมาทดลองใช้งานเครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra การทดสอบการใช้งานคอนโทรลเลอร์แบบออฟไลน์กับไม้ และซอฟต์แวร์ Easel สำหรับเครื่อง CNC กับวัสดุไม้และอลูมิเนียม

วิธีติดตั้งดอกกัด (Bit)

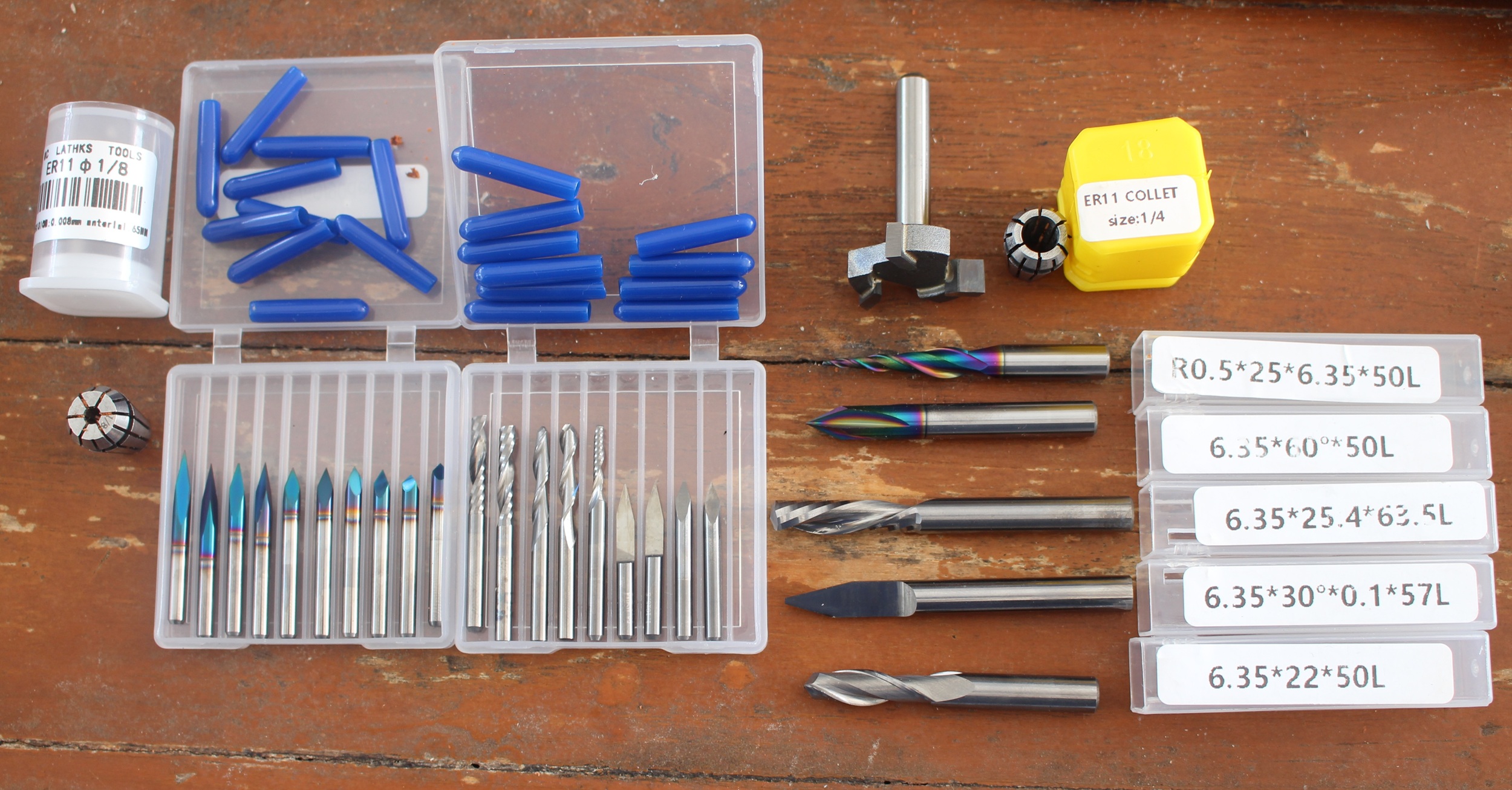

ตัวอย่างของดอกกัด (Bit) และ Collet

Bits Collets CNC

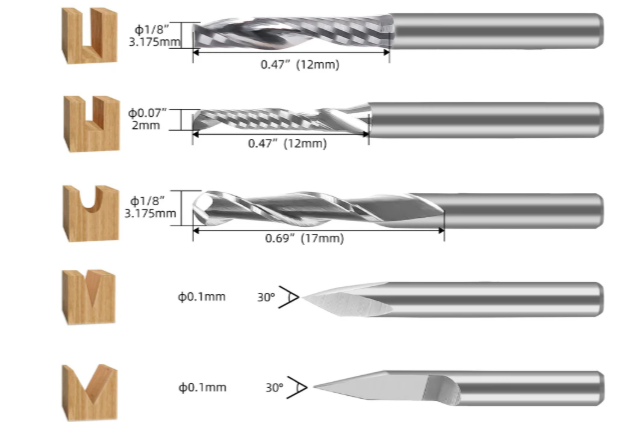

การเลือกดอกกัด (Bit) ที่เหมาะกับวัสดุด้านล่างเป็นตัวอย่างผลงานที่ออกมา

Types bits 1.8 inches 3.175 mm Shank

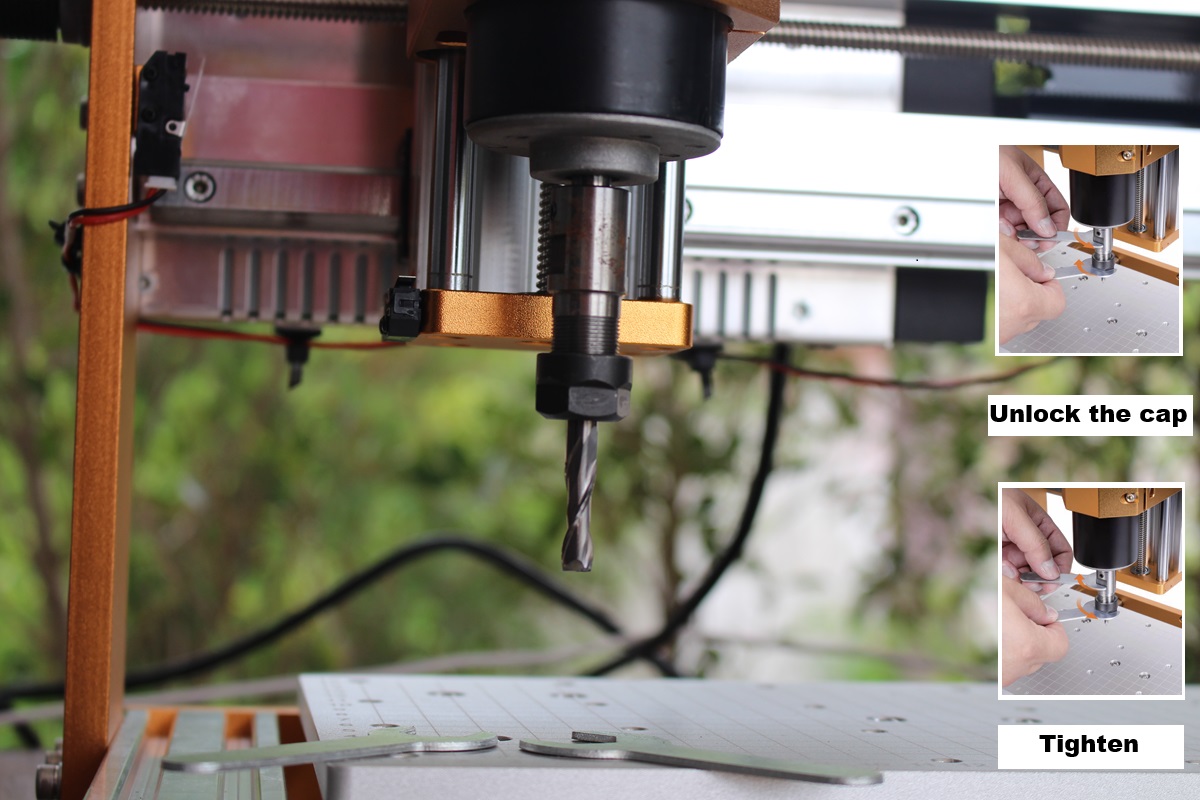

โดยเราจะใส่ดอกกัด (Bit) เข้าไปในโคลเลต (Collet) ของสปินเดิล

LUNYEE 3018 Pro install Router Bit

คลายฝาครอบด้วยประแจที่ให้มา → ใส่ดอกกัด (Bit) → ขันฝาครอบให้แน่น → ล็อกให้เรียบร้อย

การใช้งานกับคอนโทรลเลอร์แบบออฟไลน์

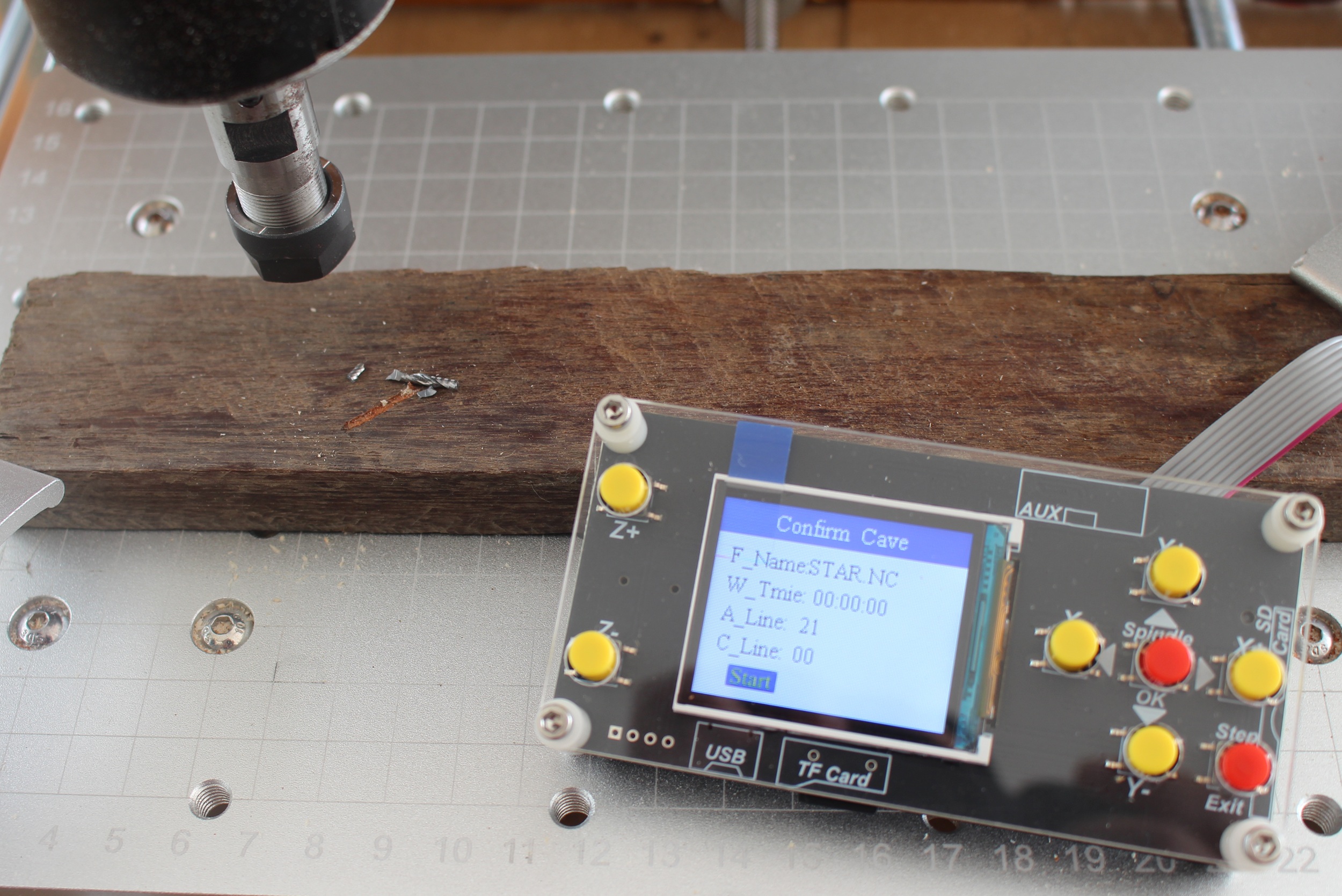

เราจะทดลองการใช้งานโดยเลือกเชื่อมต่อกับจอควบคุมแบบออฟไลน์ ที่หน้าแรกจะแสดงหน้าจอเมนู File โดยมีตัวอย่างอยู่ 3 ไฟล์การทดสอบครั้งแรกเราได้เลือกไฟล์ star และได้เลือกดอกกัด (Bit) แบบเกลียว (0.07″2mm) กับไม้แดง ซึ่งเป็นไม้เนื้อแข็งปรากฎว่าดอกกัดหัก

Broken Spiral Router Bits 1.8 inch with wood

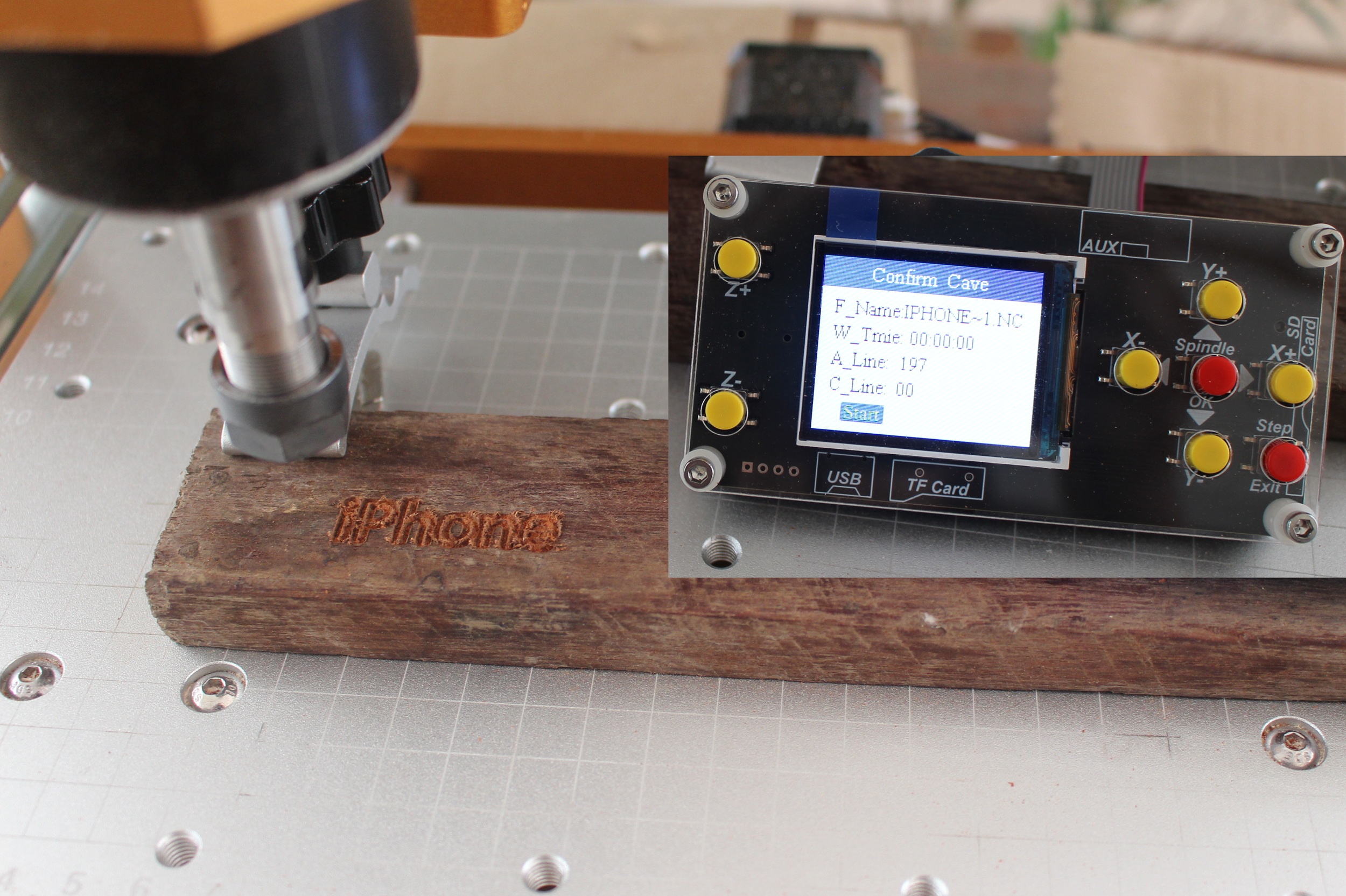

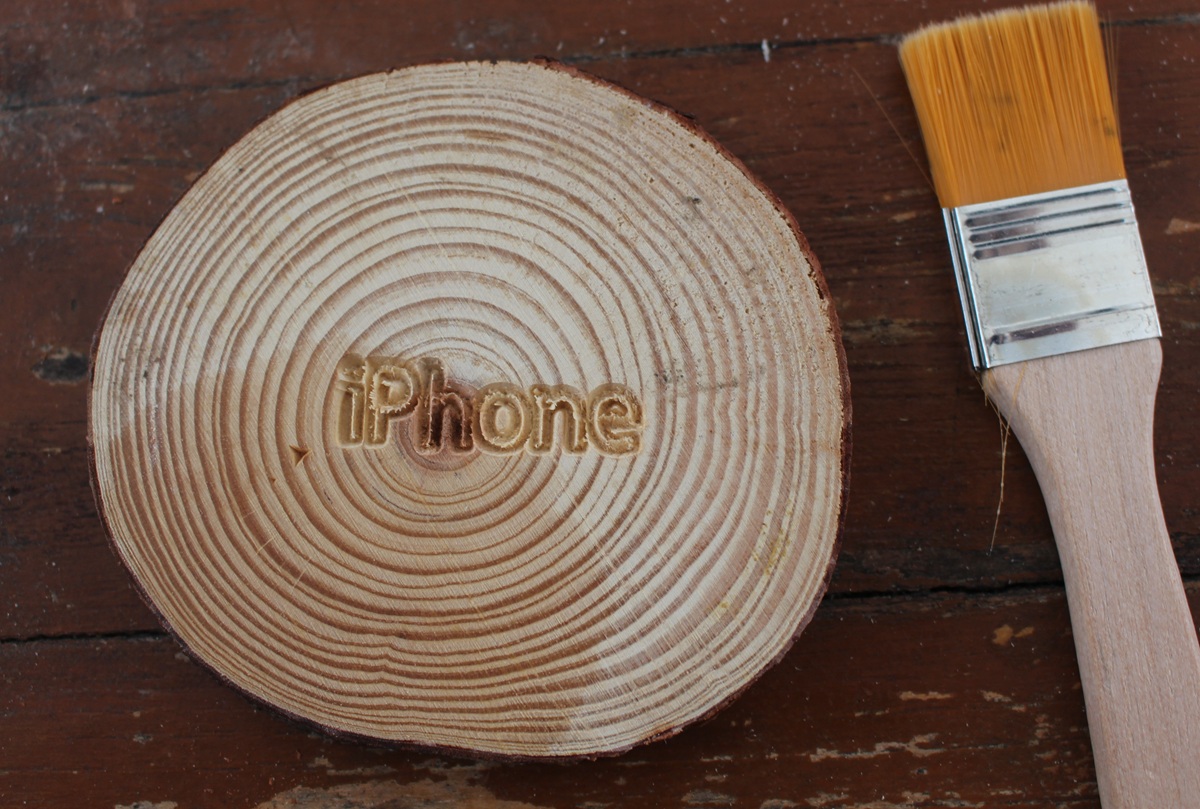

เราจึงเปลี่ยนเป็นไฟล์ iphone และใช้เลือกดอกกัด (Bit) แบบปลายแหลม (0.1mm 30°)

LUNYEE 3018 Pro Ultra CNC offline controller testing

และทำแบบเดียวกันกับไม้อัด

LUNYEE 3018 Pro Ultra CNC wood

การใช้งานโปรแกรม Easel

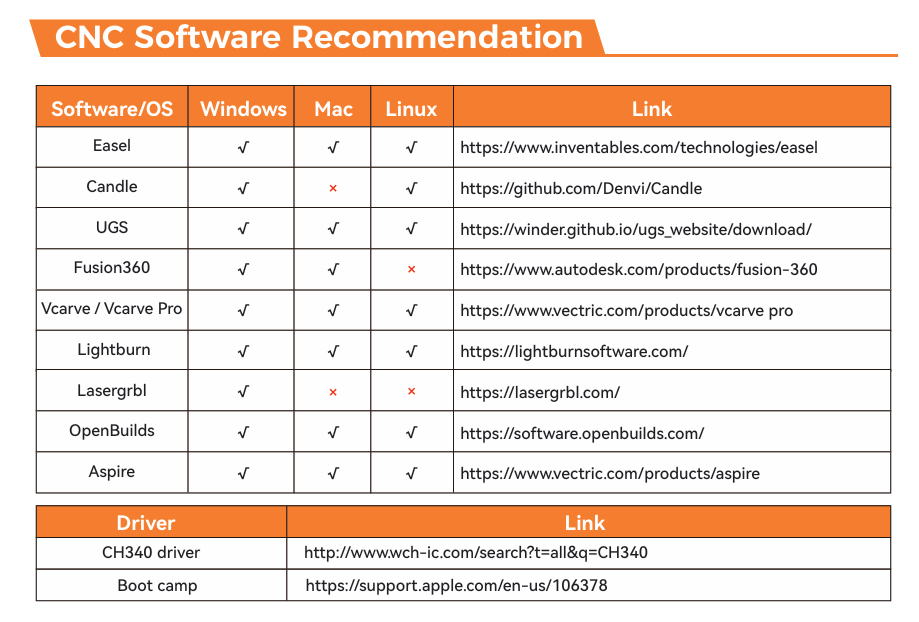

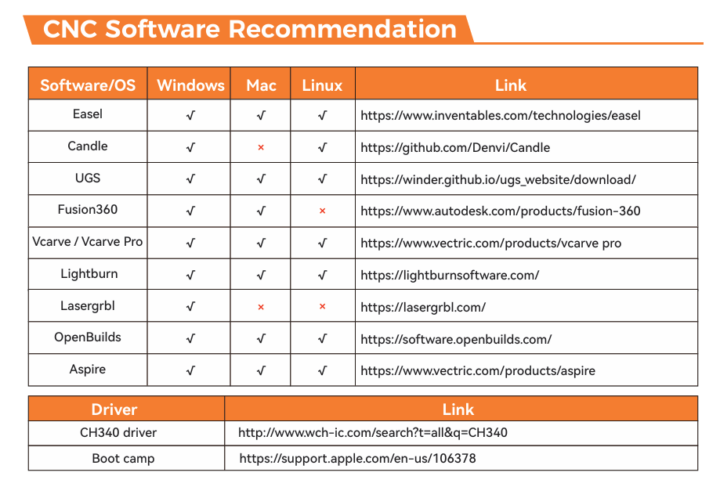

LUNYEE 3018 Pro Ultra รองรับการใช้งานร่วมกับซอฟต์แวร์ยอดนิยมที่ใช้ GRBL firmware เช่น Fusion360, Easel, Candle, UGS, LaserGRBL, LightBurn

CNC Software

แต่เนื่องจากเอกสารประกอบจาก LUNYEE ที่ทำงานผ่านเว็บ เราจึงตัดสินใจใช้วิธีนั้นเพราะง่ายกว่า โดยเฉพาะอย่างยิ่งเนื่องจาก Easel รองรับทั้ง Windows, macOS และ Linux

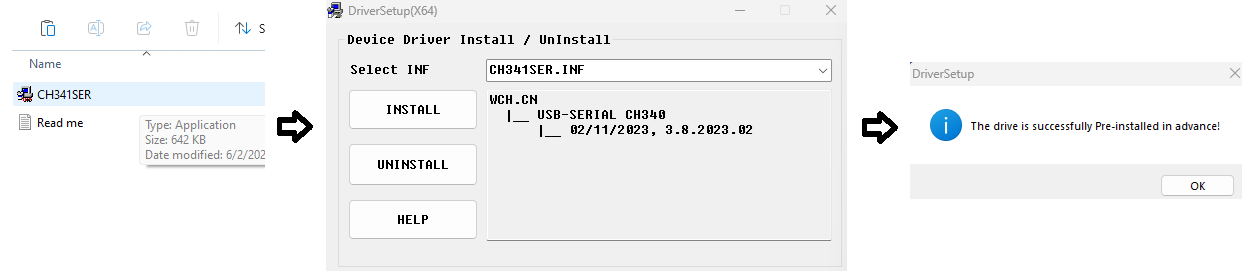

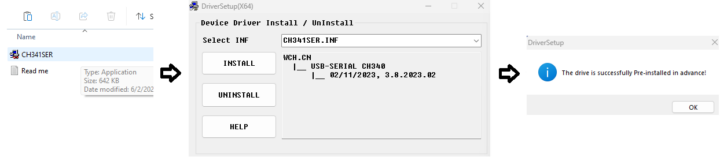

เครื่องจะเชื่อมต่อกับมินิพีซี Windows 11 (Khadas Mind) ผ่าน USB เราจึงต้องดาวน์โหลดและติดตั้งไดรเวอร์ CH340 ก่อน

CH340 driver

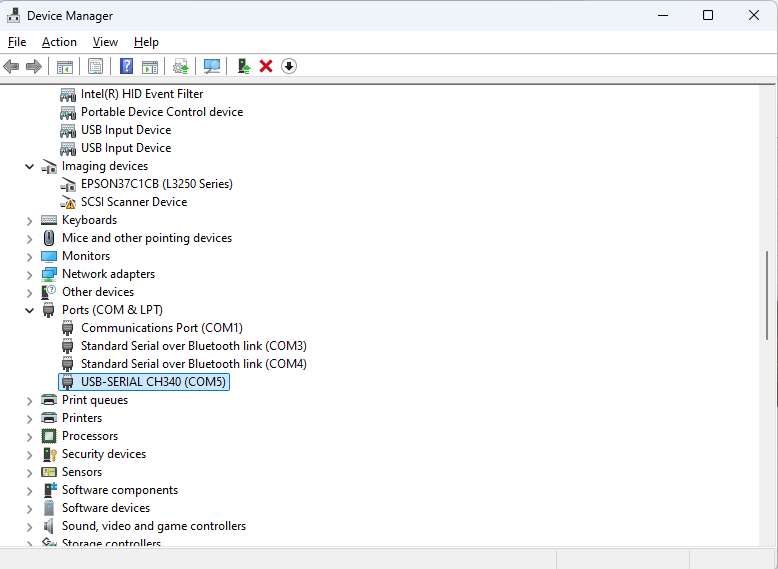

เปิด Device Manager → ดูที่ “Ports (COM & LPT)” → มองหา “USB Serial Port (COMx)”

COM port CH340

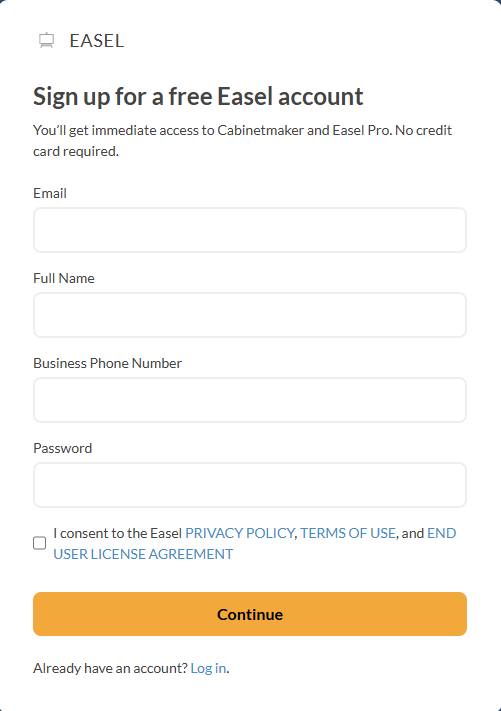

ลงชื่อเข้าใช้ Easel โดยไปที่: https://easel.inventables.com ทำการสร้างบัญชีผู้ใช้และเราเลือกทดลองใช้ฟรี 30 วัน

Easel sign up free Easel account

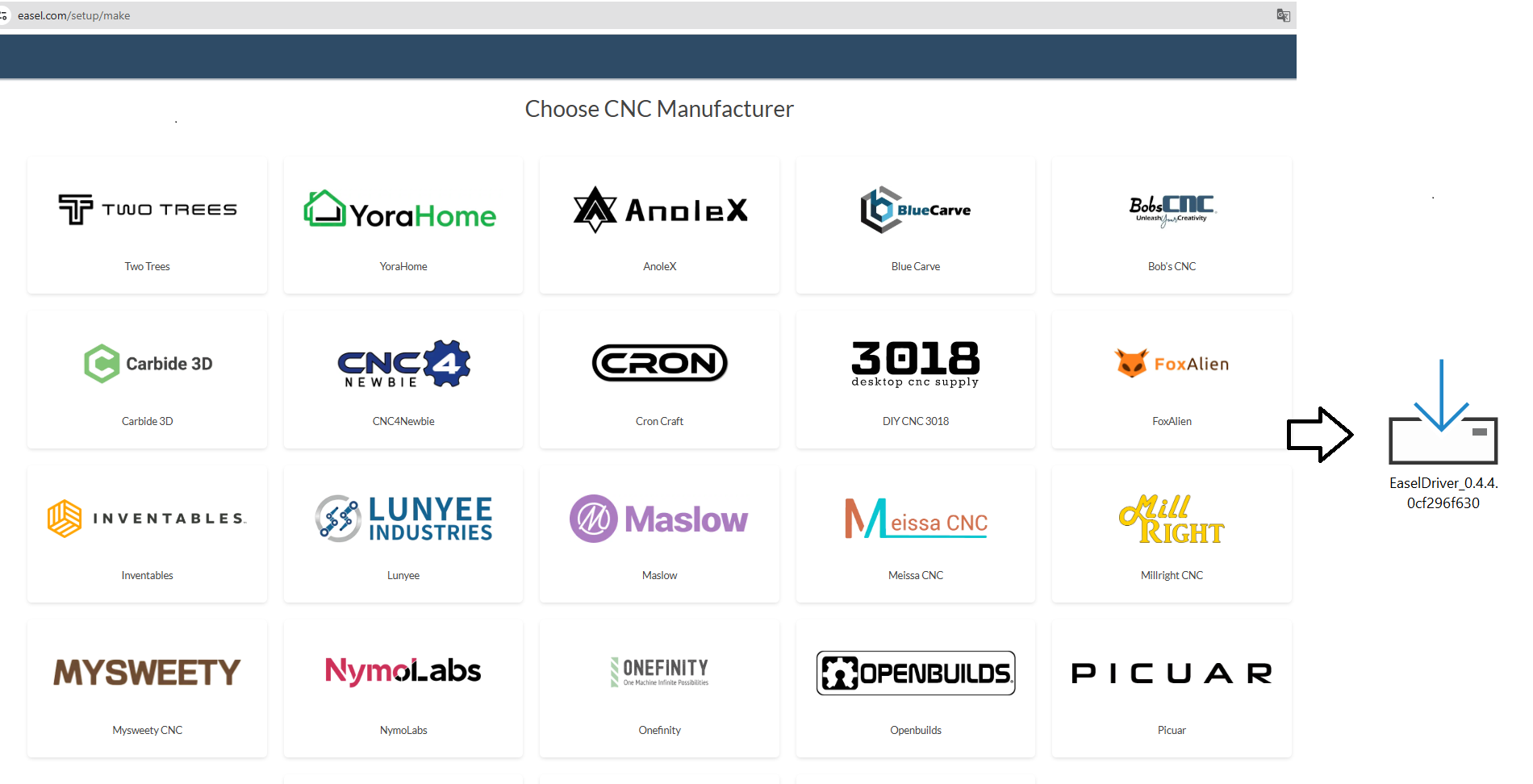

หลังจากนั้นทำการเลือกเครื่อง CNC ยี่ห้อ “LUNYEE” เพื่อดาวน์โหลด EaselDriver_0.4.4.0cf296f630

EaselDriver

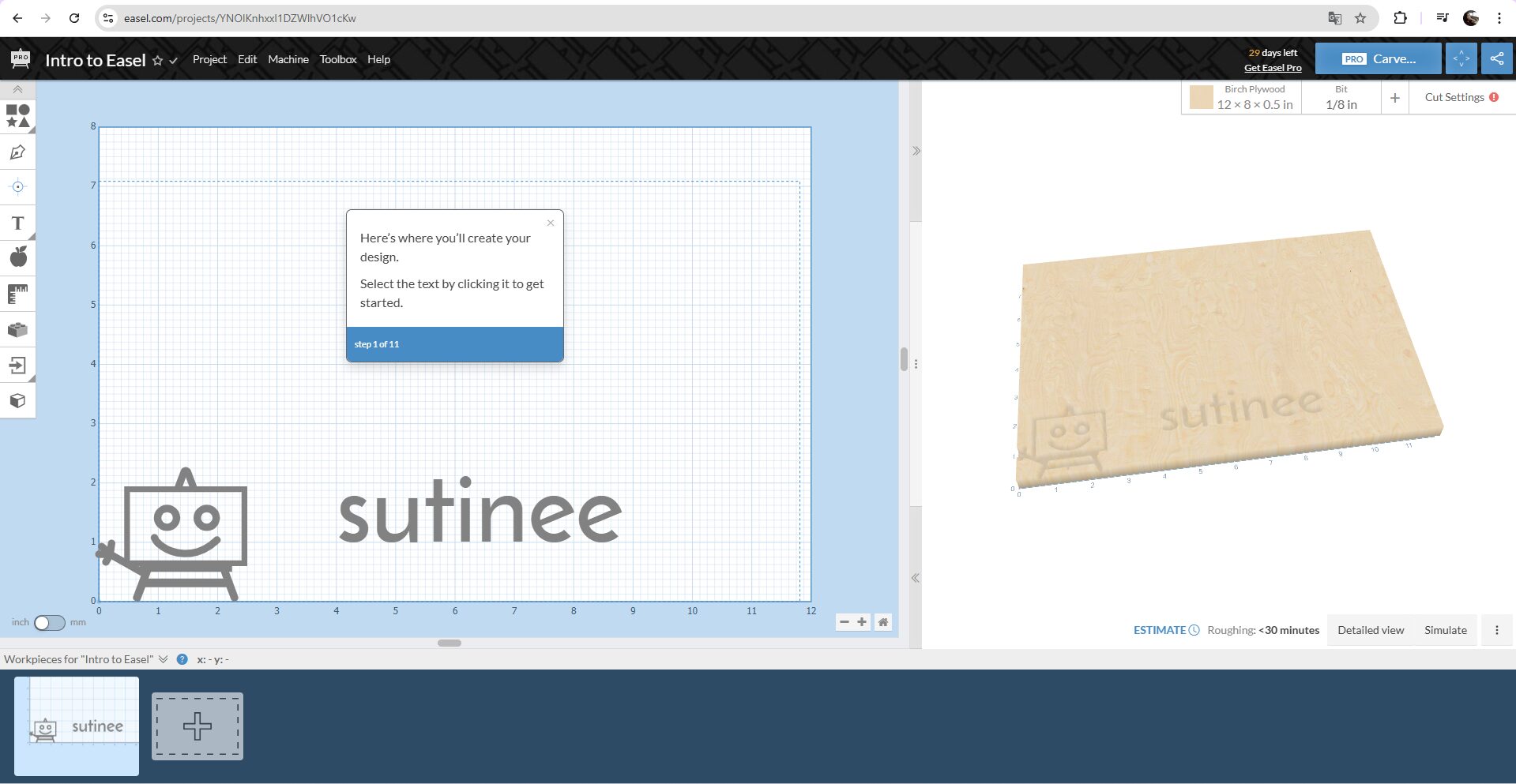

ติดตั้ง EaselDriver บน Windows เรียบร้อยแล้ว

Easel connect

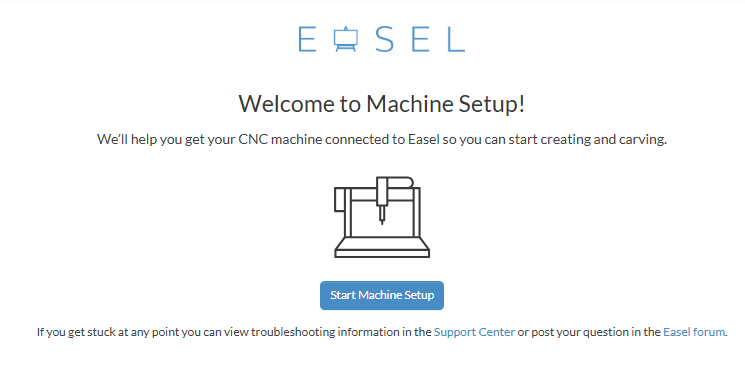

ต่อไปจะทำการตั้งค่าเครื่องโดยเลือกเมนู “Machine” → “Set up new machine” → “Start Machine Setup”

Easel Machine setup

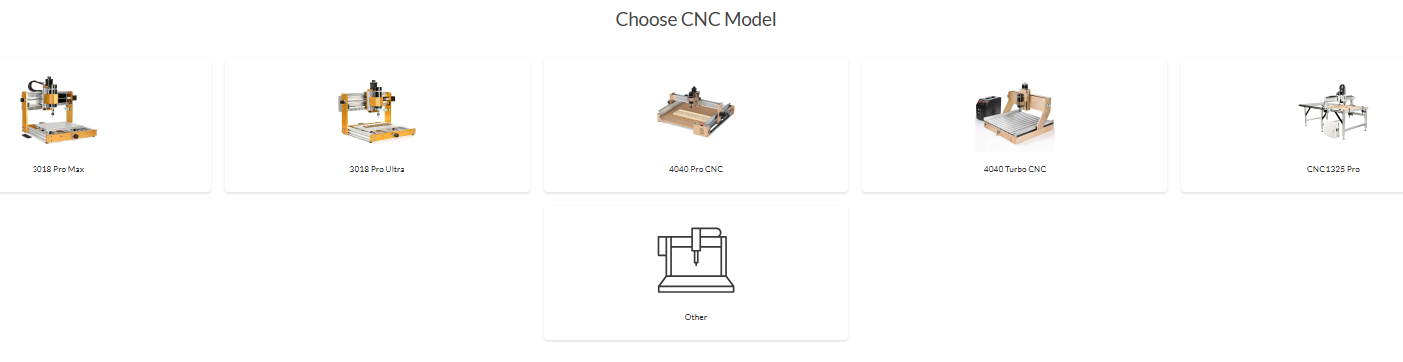

แล้วทำการเลือกยี่ห้อ และรุ่นของ CNC

Choose LUNYEE CNC Model



หลังจากนั้นตรวจสอบว่าเครื่อง CNC, เช็คสายไฟทุกจุด โดยเฉพาะสายของมอเตอร์และสวิตช์ (limit switches) และถูกยึดแน่นแล้ว, ต่อสาย USB จากเครื่อง CNC เข้ากับคอมพิวเตอร์ และเปิดสวิตช์จ่ายไฟให้เครื่อง CNC [แนะนำว่ายังไม่ต้องใส่ดอกกัด] แล้วทำการยืนยันการตั้งค่าเครื่อง CNC

LUNYEE 3018 Pro Machine setting

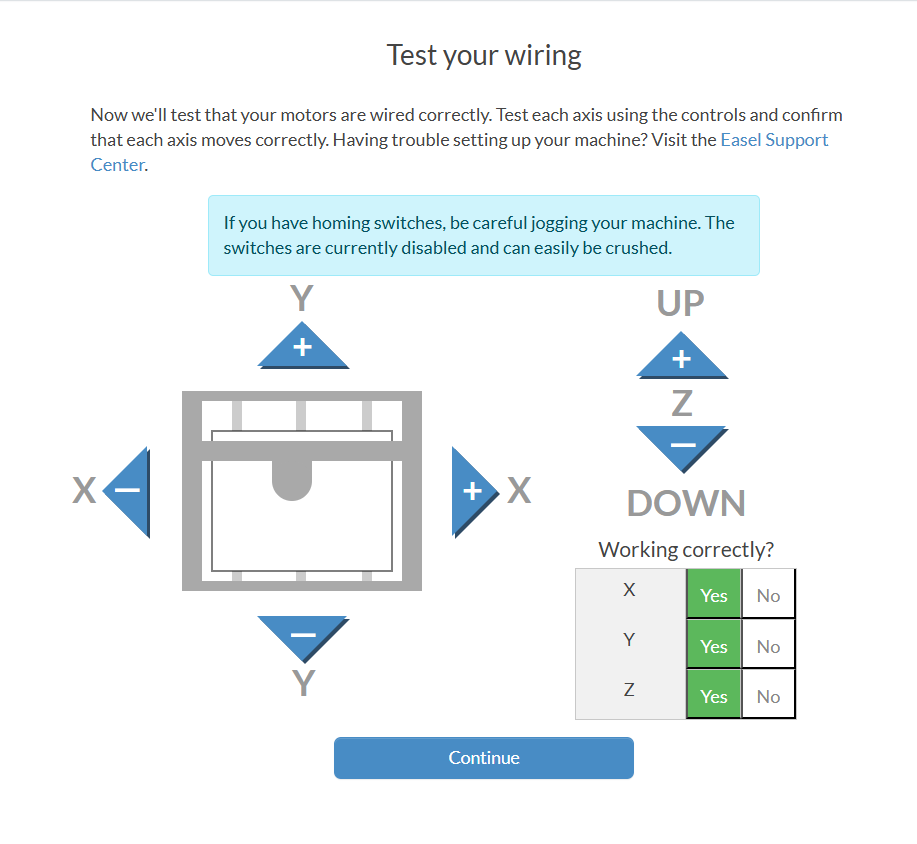

การทดสอบการเดินแกนของเครื่อง CNC โดยใช้ปุ่มลูกศรเพื่อขยับแกน X / Y / Z ตรวจสอบว่าแกนแต่ละตัว เคลื่อนที่ถูกต้อง ตามคำสั่ง ถ้าแกนไหนทำงานถูกต้อง ให้คลิก “Yes” ถ้าไม่เคลื่อน หรือทิศทางผิด ให้คลิก “No” เมื่อทดสอบครบแล้ว → กดปุ่ม “Continue” เพื่อไปขั้นตอนถัดไป

Test your wring

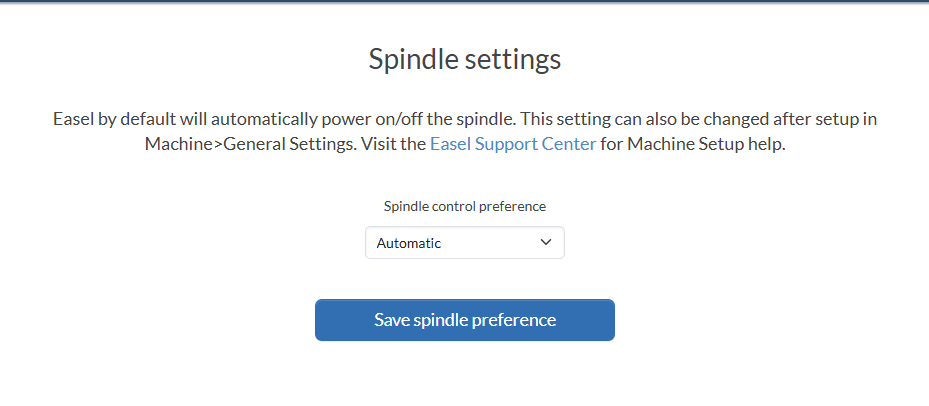

ตั้งค่า Spindle เลือกโหมด Automatic → ทดสอบให้หมุนประมาณ 5 วินาที

Easel Spindle setting

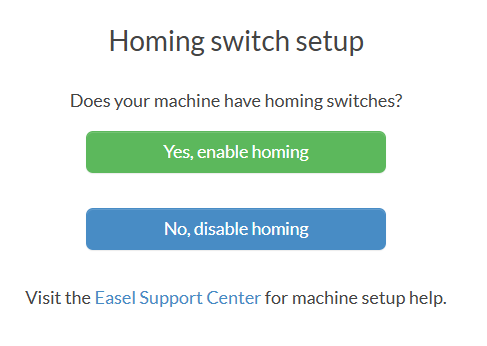

เครื่อง CNC ของเรามี Homing Switch เราต้องทำการเปิดใช้งาน เลือก “Yes” แล้วเริ่มการเคลื่อนที่กลับจุดตั้งต้น

homing switch setup

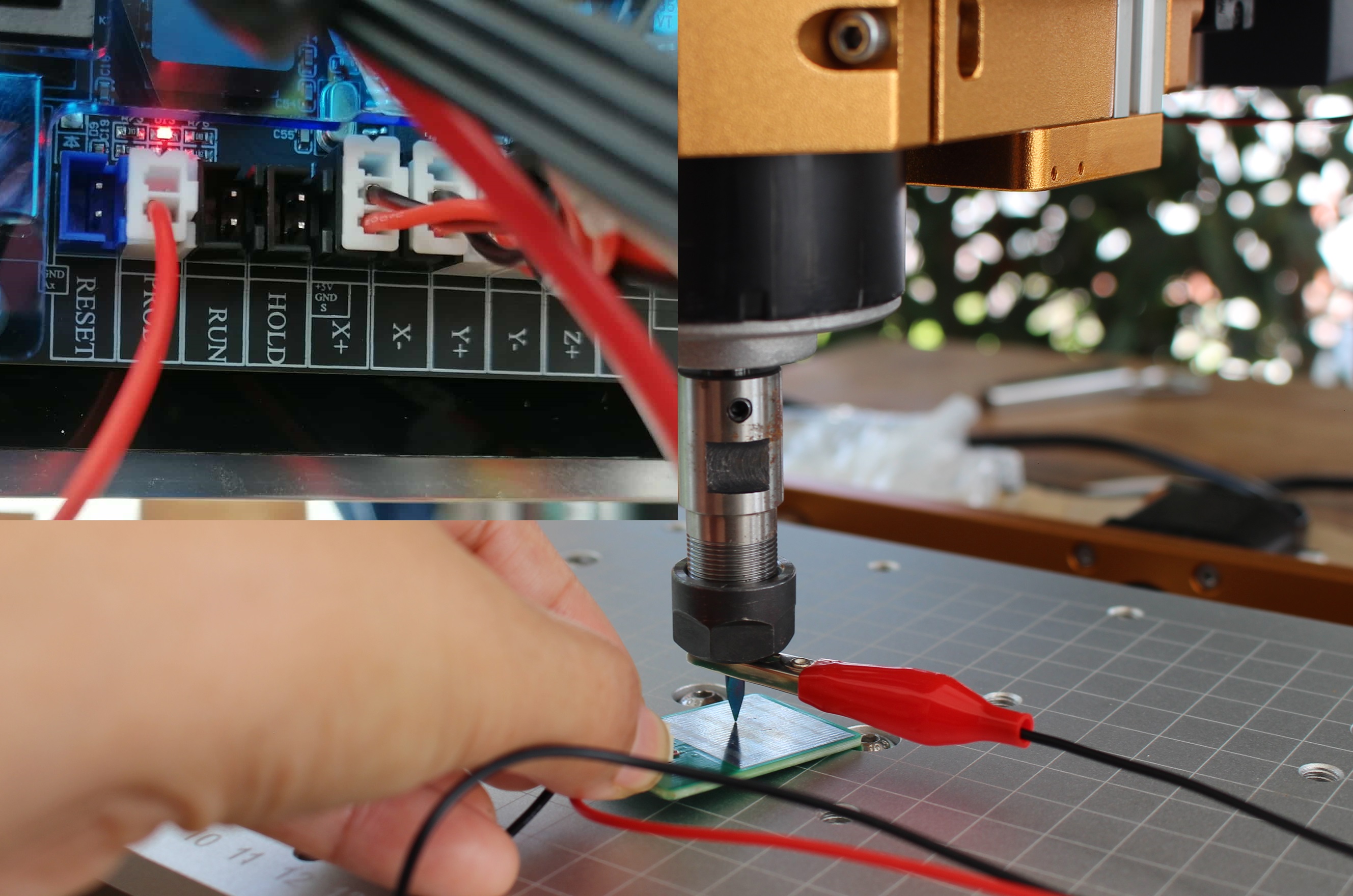

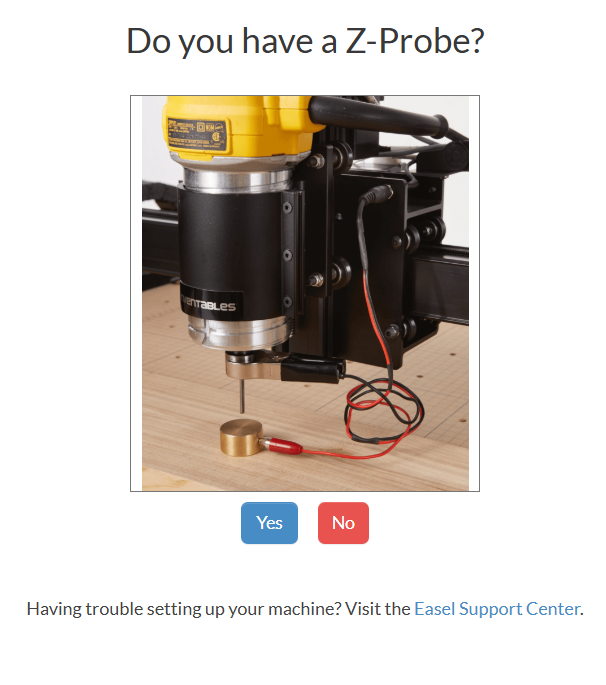

ต่อมาจะถามว่าเครื่อง CNC มี Z-Probe หรือไม่  → โดยใช้คลิปหนีบกับดอกกัด (Bit) เพื่อทดสอบการสัมผัส

LUNYEE 3018 Pro Ultra CNC Z Probe setup

แต่ในกรณีของเรา Z-Probe ไม่ทำงานซึ่งเราก็ตรวจที่บอร์ดควบคุมแล้วมีการเชื่อมต่อที่ถูกต้อง เราจึงต้องกลับไปเลือก “NO”

have a Z Probe

หลังจากที่ตั้งค่าเครื่องเสร็จเรียบร้อยแล้ว ให้คลิกปุ่ม “Finish” แล้วระบบจะถามว่าต้องการเริ่มโปรเจกต์ใหม่หรือไม่ เพียงคลิก “New Project” และดำเนินการต่อไปยังขั้นตอนถัดไป

การทดสอบการใช้งานเครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra กับไม้

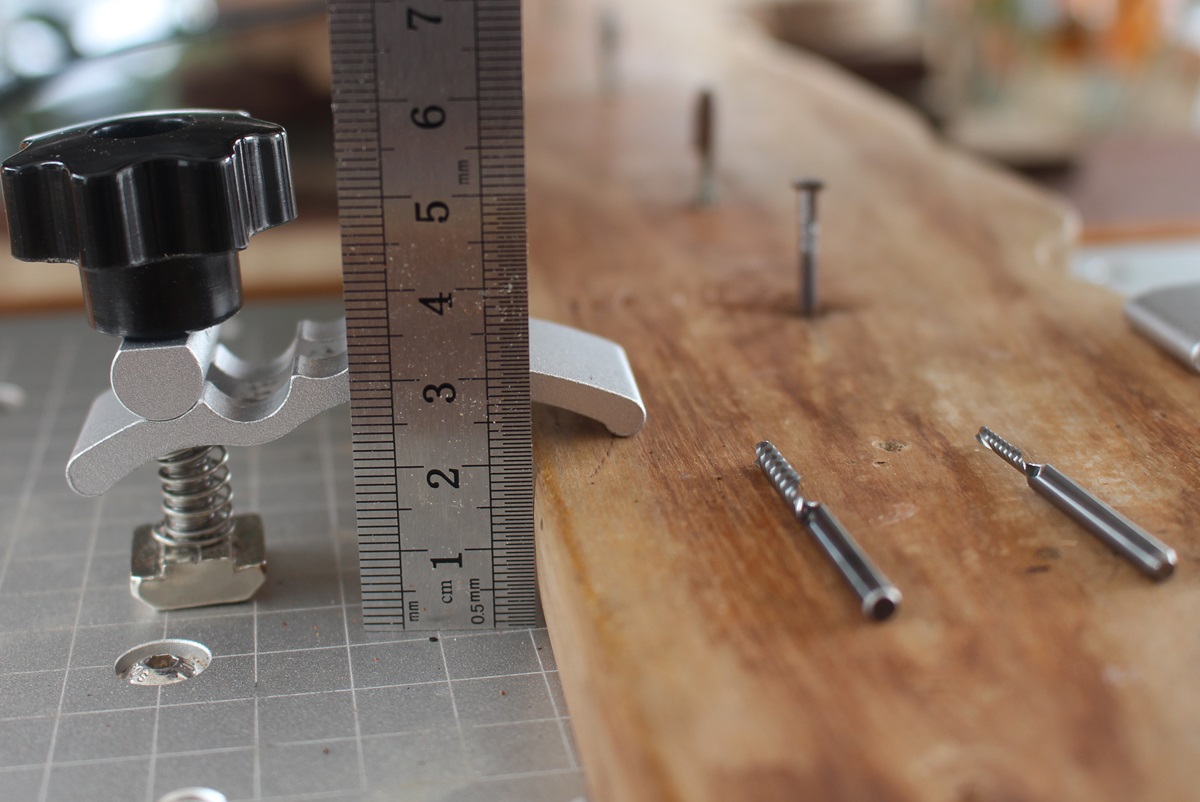

ก่อนอื่นเราต้องยึดไม้ด้วยแคลมป์ไว้อย่างหนาแน่น, วัดขนาดของไม้ที่จะใช้, เลือกดอกกัด (Bit) เกลียว

size wood select bit

เมื่อเราได้ชิ้นงานแล้ว “CNX” โดยในโปรแกรมมีให้เลือกทั้งตัวหนังสือ, รูปภาพ และรูปทรงต่างๆ

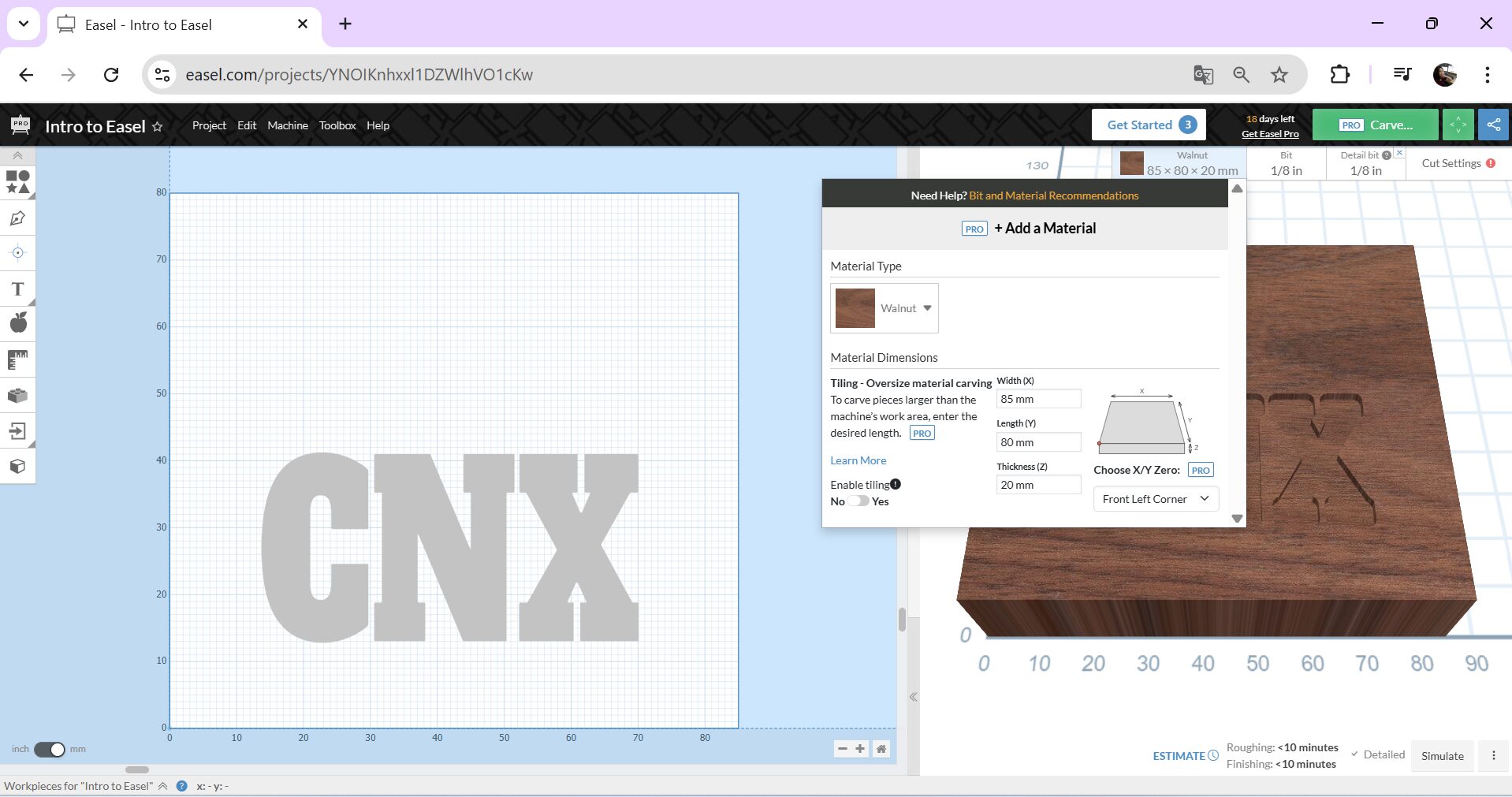

เพิ่มชนิดของวัสดุ, ระบุความกว้าง(X) ความยาว(Y) และความสูง (Z), หาตำแหน่ง XY Zero ที่วัสดุและใน Easel

easel add material size

วัสดุของเราเป็นไม้สัก (Teak wood) ไม่มีในตัวเลือกเราจึงสอบถามใน ChatGPT ได้คำตอบมาว่า ไม้วอลนัท (walnut) ใกล้เคียงที่สุด ขนาดไม้ของเรา X = 85 มม, Y = 80 มม, Z = 20 มม, (เราได้เลือกค่า “มม.” หรือสามารถเลือกค่าเป็น “นิ้ว” ก็ได้โดยเลือกที่มุมด้านซ้าย)

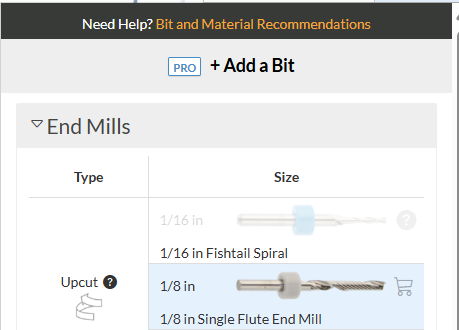

ต่อไปทำการเลือกดอกกัด (Bit) โดยเราได้เลือก 1/8 in Single Flute End Mill

easel add bit

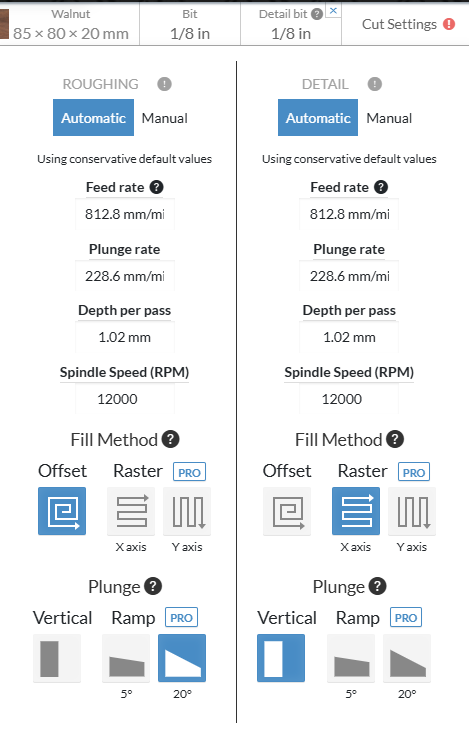

การตั้งค่าการตัด โดยมีให้เลือก 2 แบบ คือ Roughing การกัดหยาบ → เร็ว, ลึก, เอาวัสดุส่วนใหญ่ทิ้ง, Detail การเก็บรายละเอียด → ช้า, ตื้น, คมชัด

easel cut setting

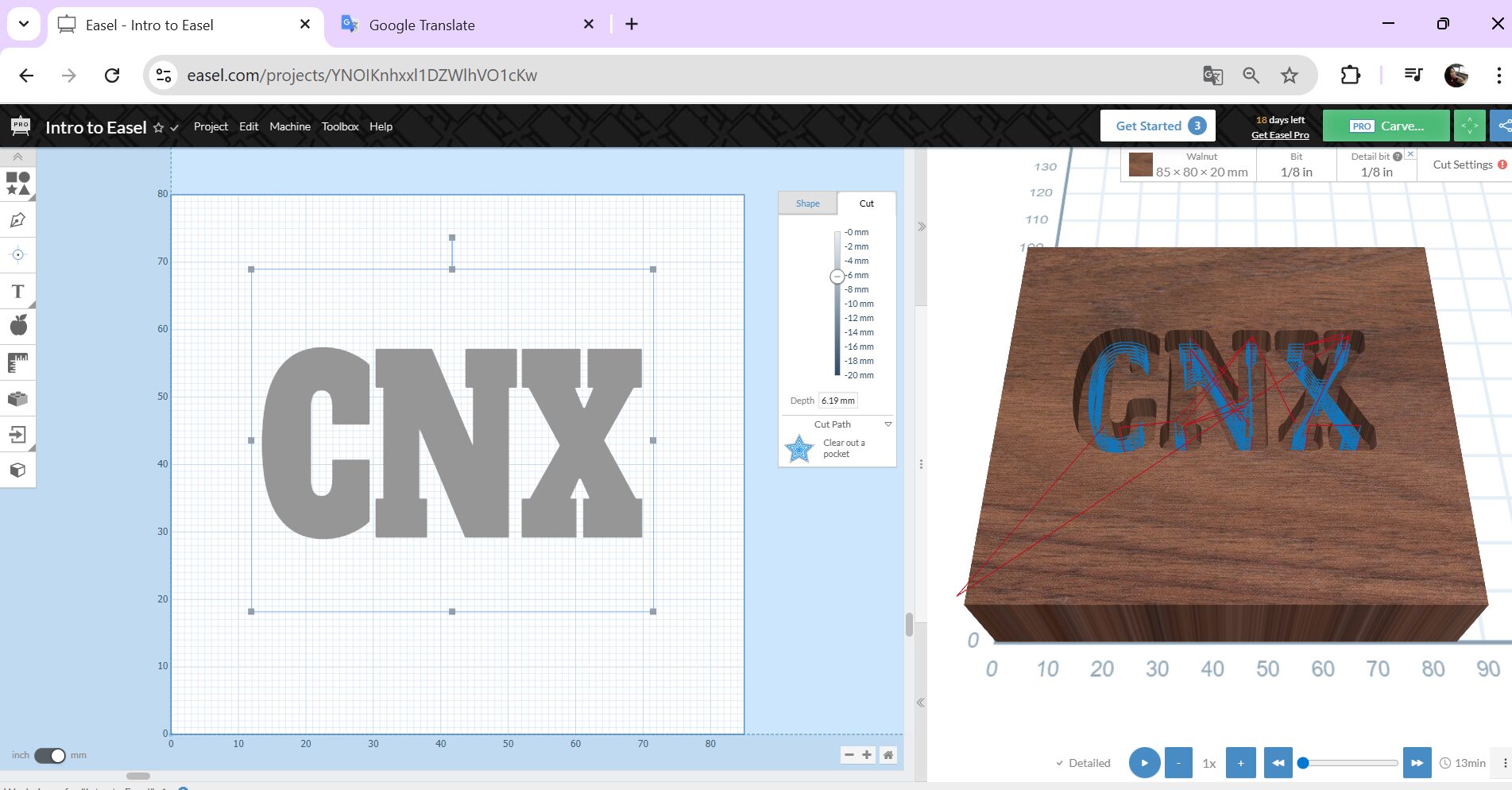

การตั้งค่าความลึกของตัวอักษร โดยเราเลือก 6mm และสามารถดูการจำลองการกัด (Simulation) เพื่อดูเส้นทางและเช็คความถูกต้อง

easel cut dept Simulation

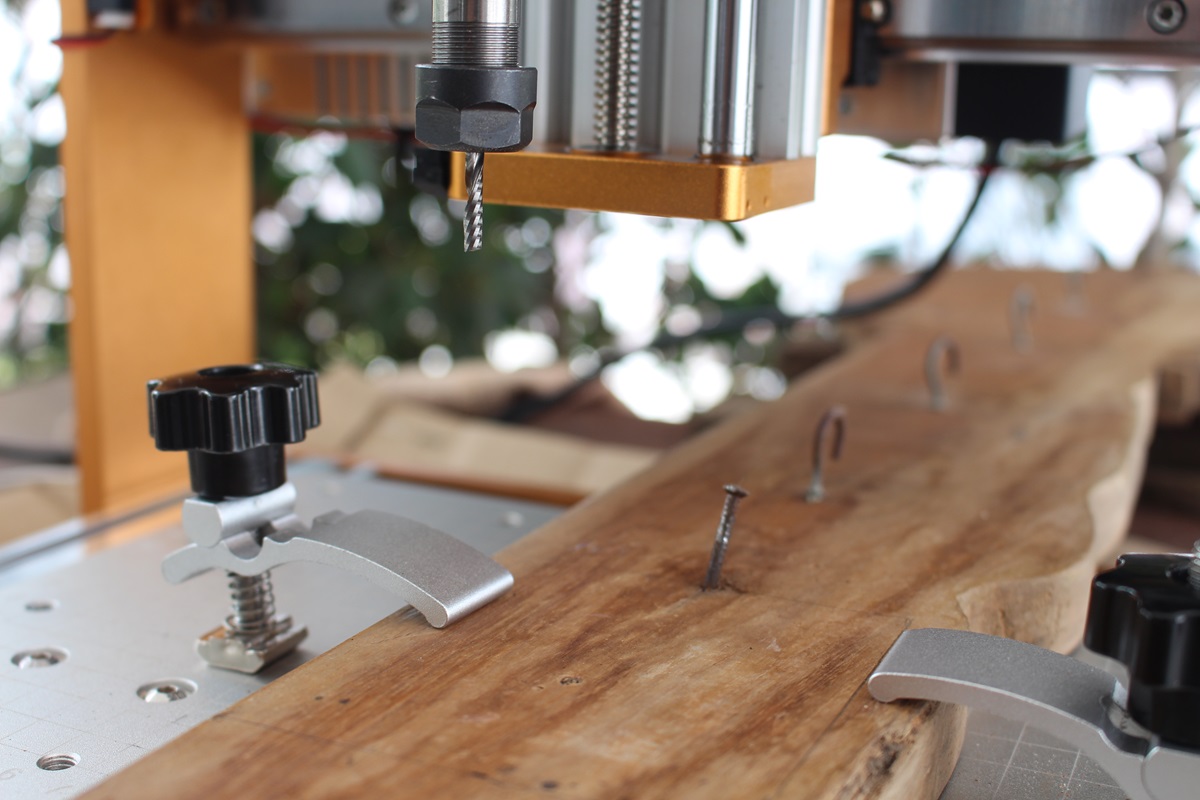

ตรวจสอบสุดท้ายเช็คความแน่นของวัสดุ, เช็คการยึดดอกกัด (Bit)

LUNYEE 3018 Pro clamp down material

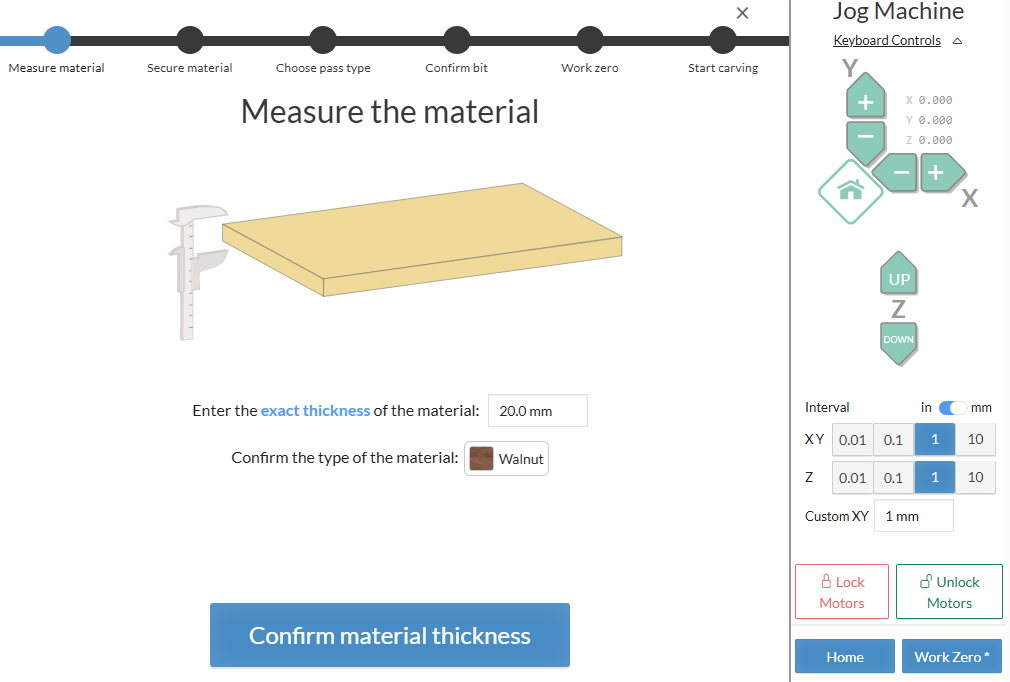

แล้วเลือกแกะสลัก “Carve” สีเขียวที่อยู่ด้านบนขวา เพื่อจะเข้าสู่หน้ายืนยันวัสดุก่อนการแกะสลัก, มีการยึดวัสดุอย่างหนาแน่นแล้วหรือไม่ และที่โดยขวามือจะมี Jog Machine เพื่อสามารถย้ายดอกกัด (Bit)

confirm material thickness

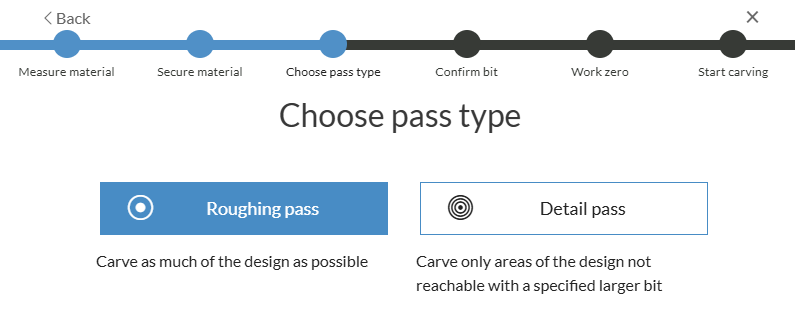

โดยเราจะทำการเลือก Roughing pass การกัดหยาบก่อน แล้วจะทำ Detail อีกครั้ง

LUNYEE 3018 Pro CNC easel pass type

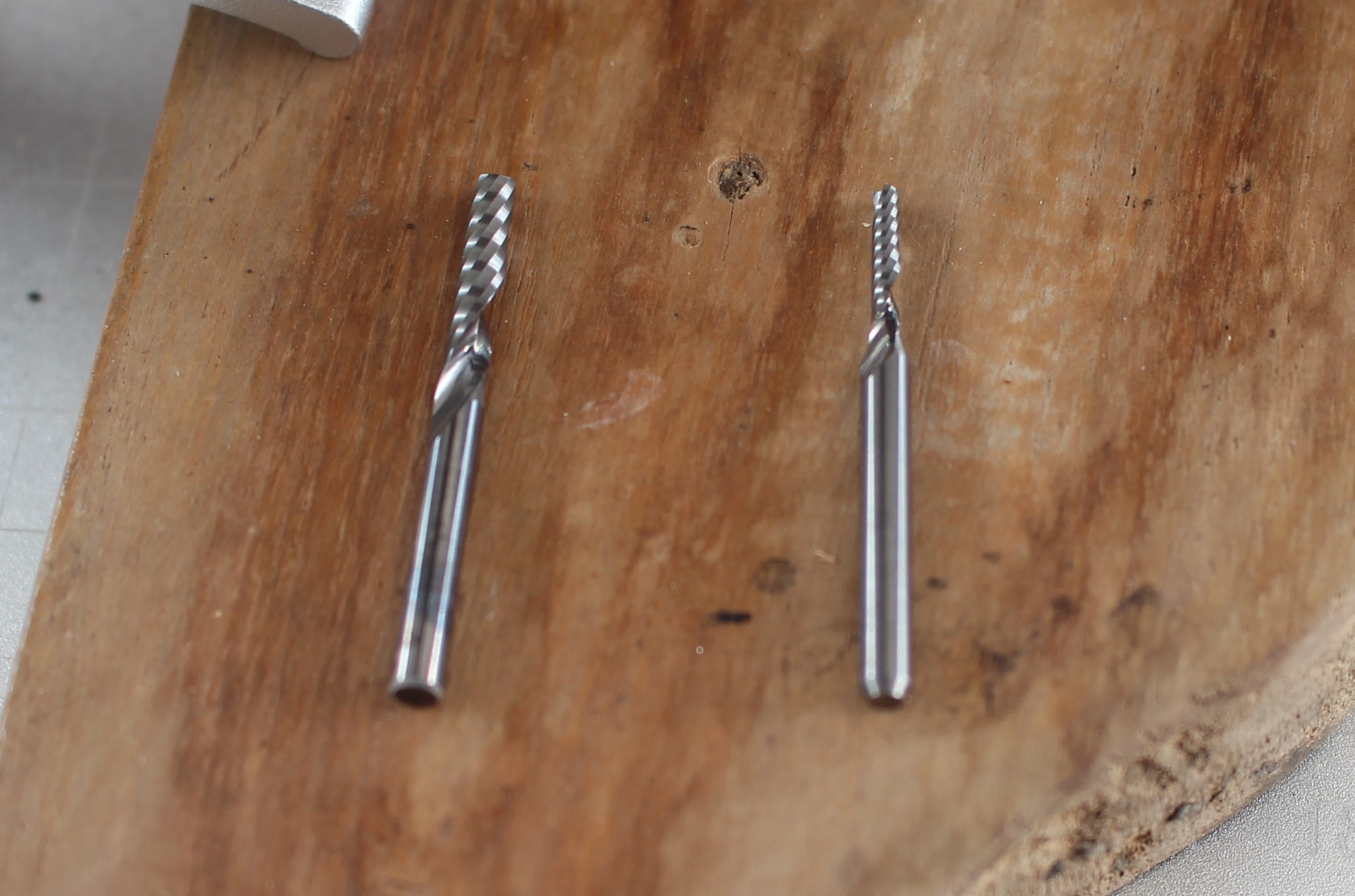

โดยดอกกัดกลียว (1/8″ 3.175mm) ด้านซ้ายเราจะใช้กับ Roughing และดอกกัดเกลียว (0.07″2mm) ด้านขวาเราจะใช้กับ Detail

Bit

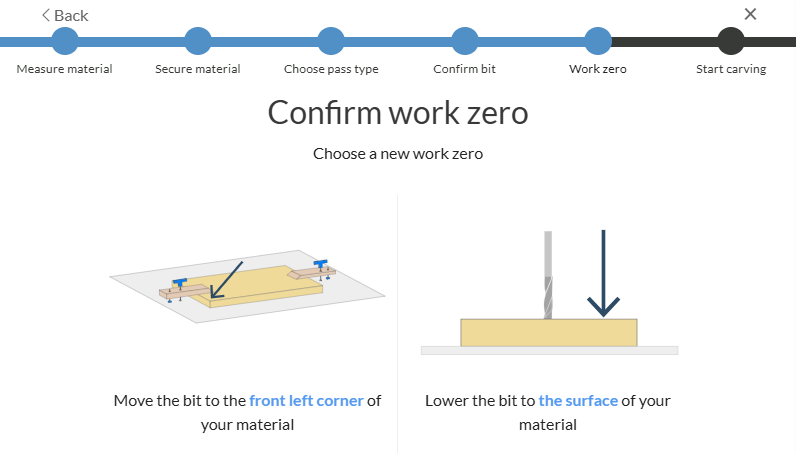

เอาดอกกัด (Bit) ที่เครื่อง CNC ไปวางไว้ที่ตำแหน่ง zero แล้วเลือกตัวเลือกที่ตำแหน่งใหม่ หรือตำแหน่งเดิม

LUNYEE 3018 Pro CNC easel work zero

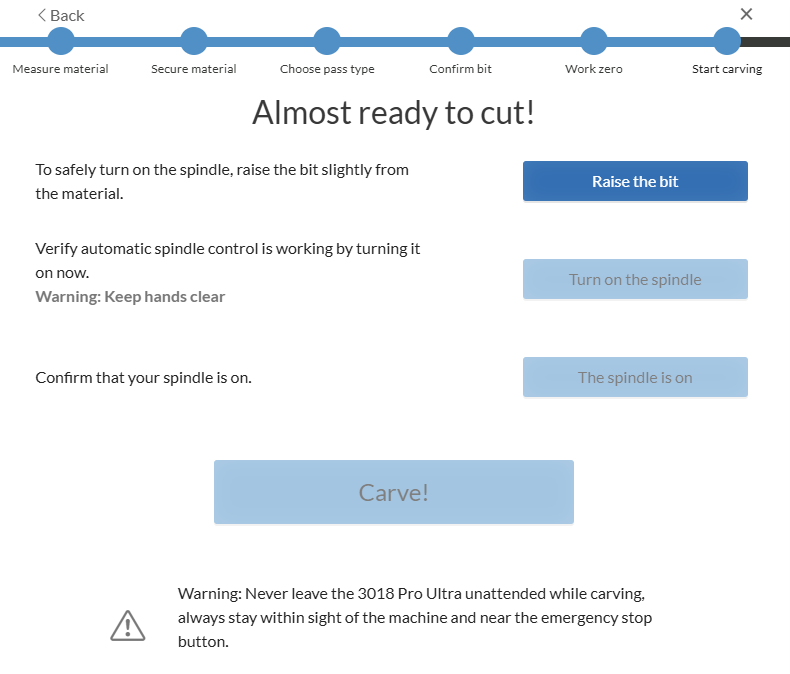

เริ่มกัดงาน (Start carving)  → คลิก “Raise the bit” เครื่องจะยกดอกกัดขึ้นเล็กน้อยเพื่อตรวจสอบ → “Turn on the spindle” (แกน spindle จะหมุน) → “The spindle is on” → คลิก “Carve!” เพื่อเริ่มงานแกะสลัก

LUNYEE 3018 Pro CNC easel start carving

ขณะเครื่องทำงานต้องเฝ้าดูเครื่องอย่างใกล้ชิด, ฟังเสียงผิดปกติหรือการสั่นแรง, หากเกิดปัญหากด Emergency Stop (แต่ในกรณีของฉันปุ่มไม่ทำงาน) หรือ “Pause/Cancel” ใน Easel

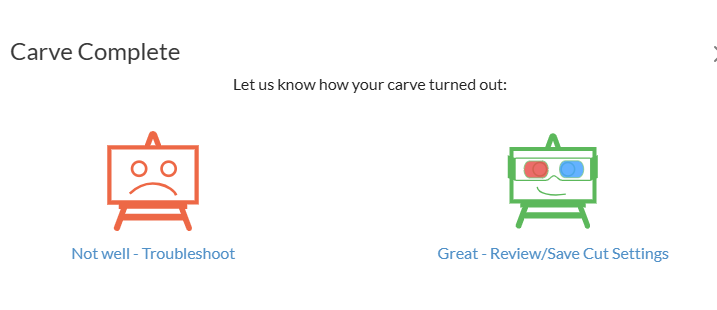

ใช้เวลาทั้งหมด 15 นาที หลังงานเสร็จ Easel จะแจ้งเมื่อเสร็จงาน

LUNYEE 3018 Pro CNC easel crave complete Not well Great

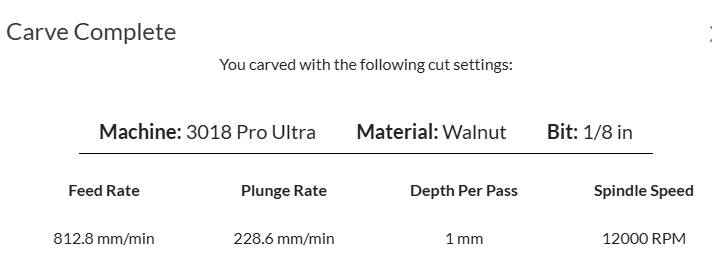

ถ้าเรากด Great จะมีการบอกการตั้งค่าการตัด

LUNYEE 3018 Pro CNC easel crave complete cut setting

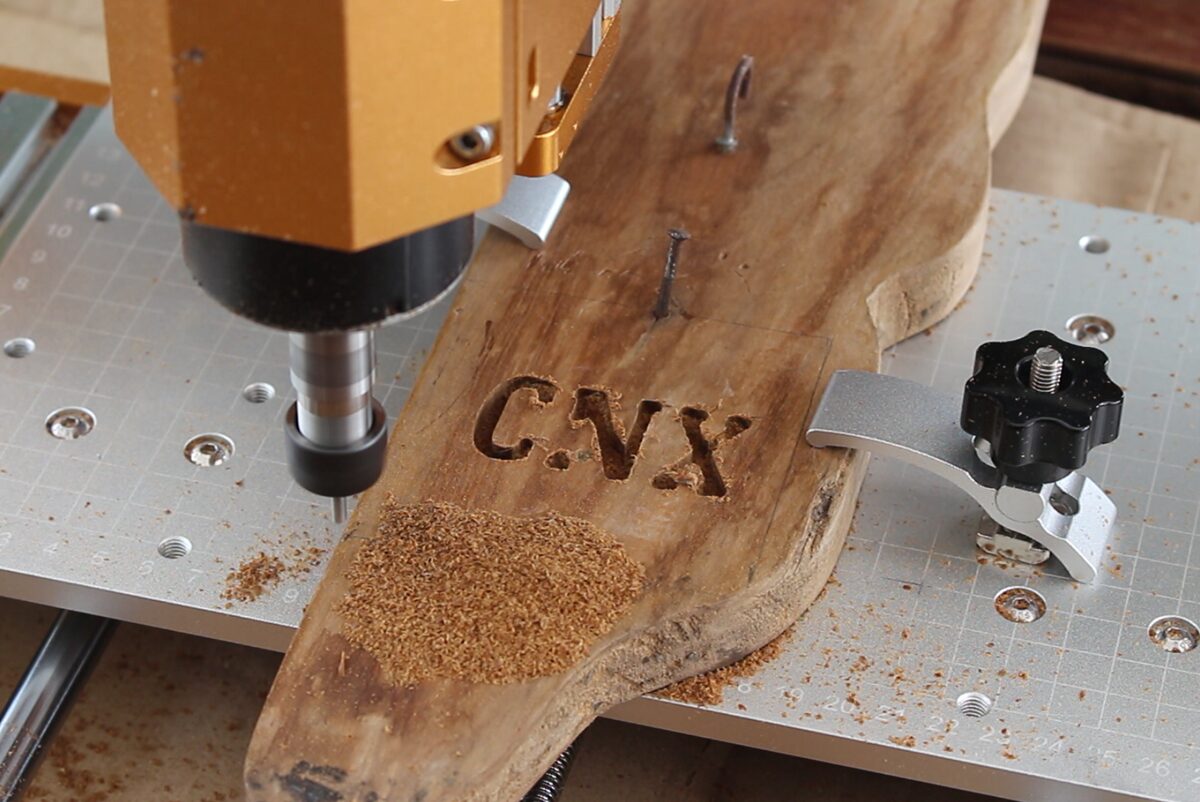

และรอจนดอกกัด (Bit) หยุดหมุนและกลับมาที่จุดตั้งต้น เราคิดว่างานออกมาไม่ค่อยสวยเท่าไหร่

LUNYEE 3018 Pro CNX Roughing

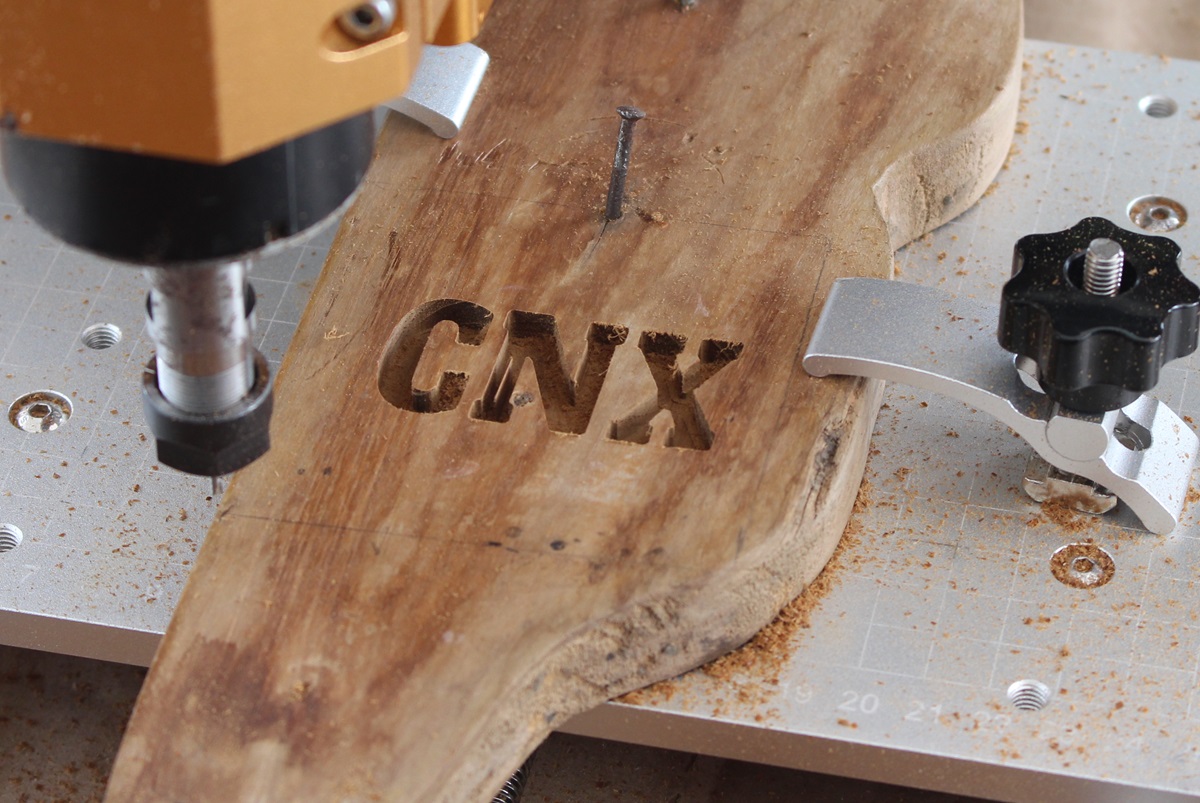

เราจะทำอีกครั้งกับงานละเอียดโดยใช้การตั้งค่าเดียวกัน แต่ใช้ดอกกัดที่เล็กกว่า (0.07″2mm)

LUNYEE 3018 Pro Ultra CNC carve complete wood

รอจนดอกกัด (Bit) หยุดหมุนและกลับมาที่จุดตั้งต้น ก่อนที่จะถอดชิ้นงานออก ซึ่งผลงานที่ได้ออกมาได้ดีทีเดียว

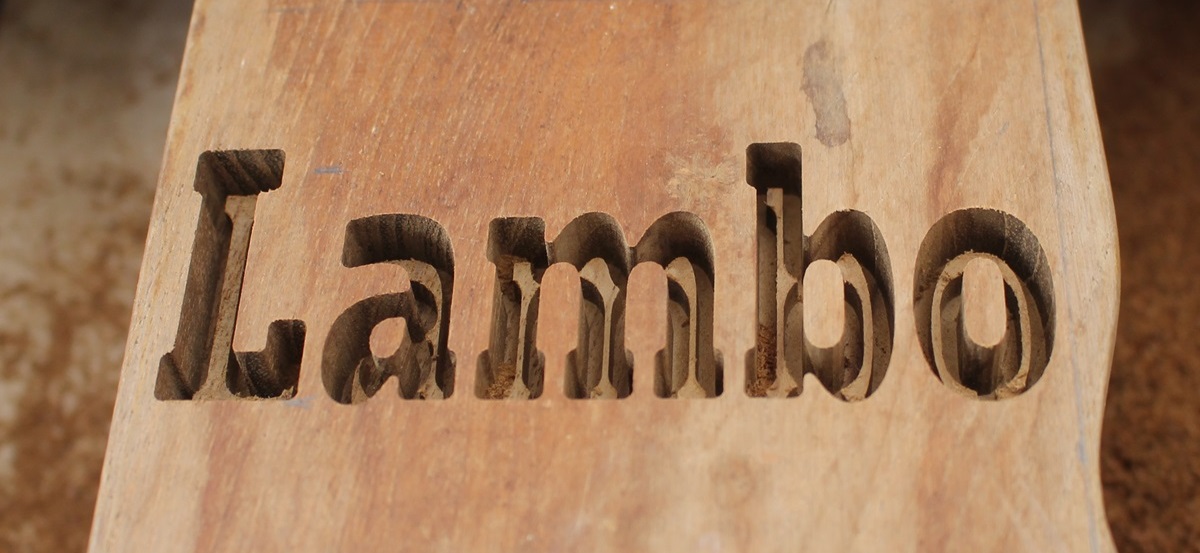

ต่อไปเราจะทดสอบการออกแบบให้มีตัวหนังสือซ้อนกัน ครั้งแรกตั้งค่าการตัดลึก 6 มม. ด้วยดอกกัดแบบเกลียว (1/8″ 3.175mm) กับการกัดหยาบ และครั้งที่ 2 โดยใช้ดอกกัดแบบเกลียวเล็ก (0.07″2mm) การตัดลึก 8 มม. กับการกัดละเอียด ผลที่ได้ดังรูปด้านล่าง

cutting 6mm 8mm lambo

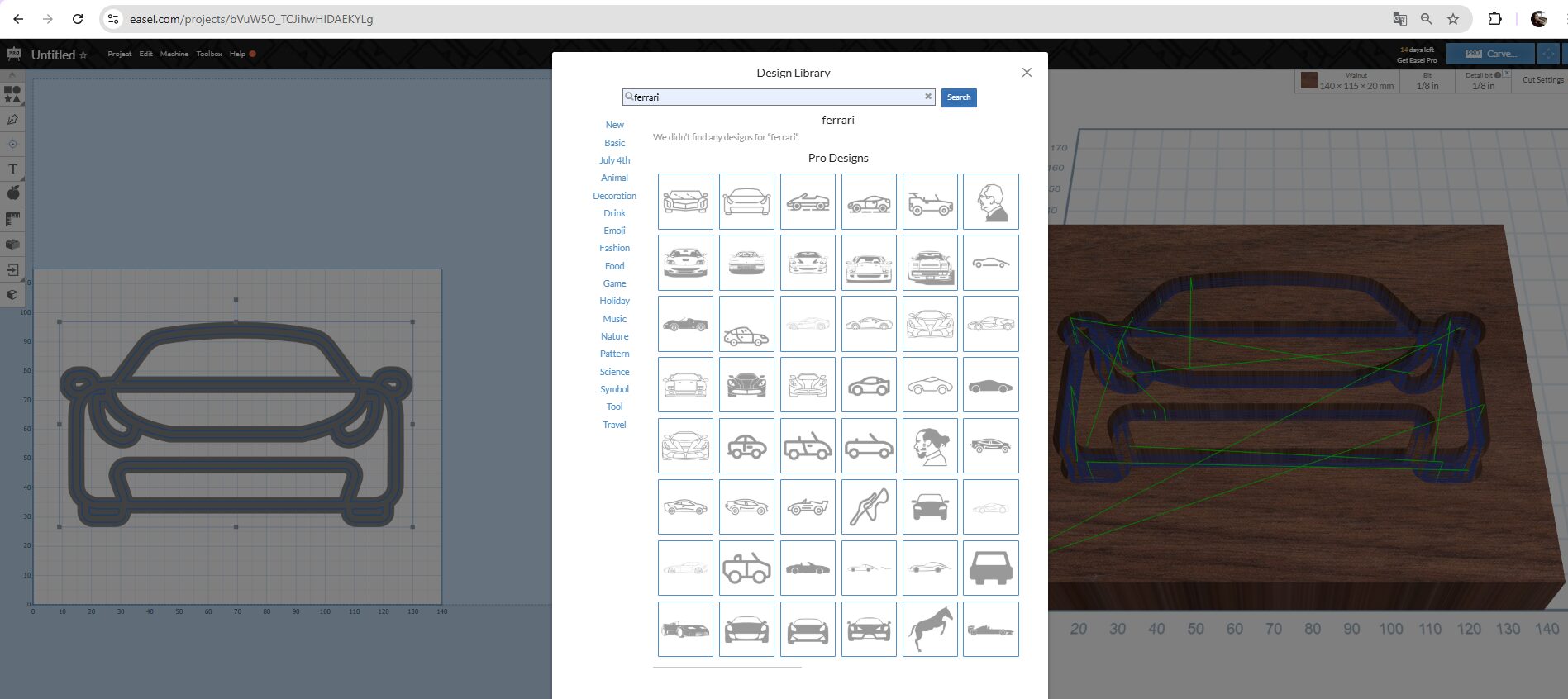

ในโปรแกรม Easel สามารถสร้างรูปขึ้นมาเองได้ หรือหาจากไอคอนด้านซ้ายมือ “Pro Designs Library” มีรูปภาพต่างๆ ให้เลือกมากมาย

Easel pro designs Library

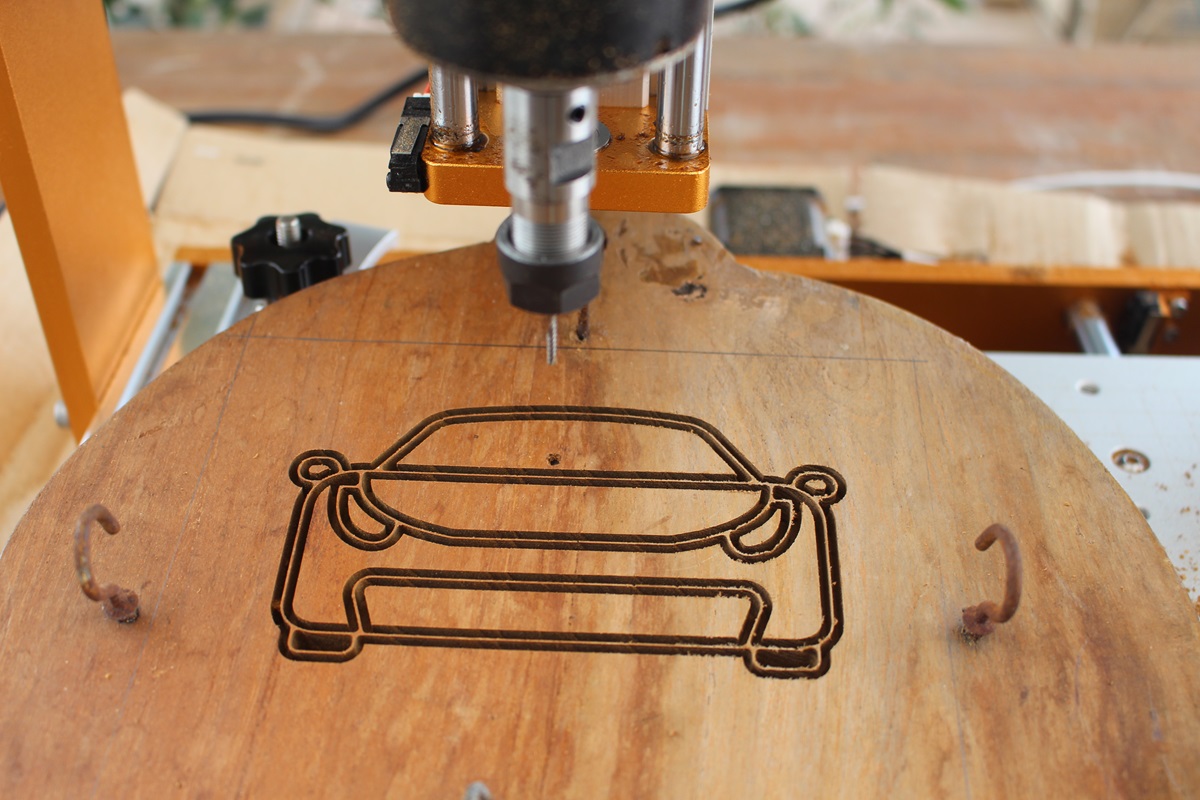

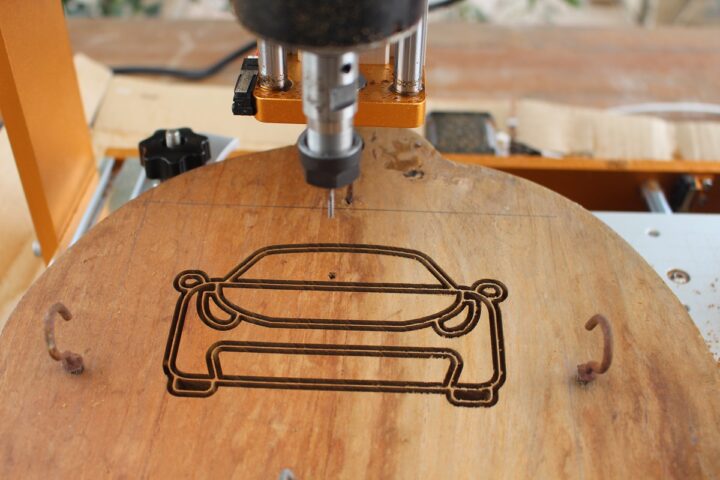

โดยภาพที่เห็นด้านบนเราต้องตั้งค่าทุกอย่างเหมือนเดิมการตัดลึก 6 มม., งาน Detail, ใช้ดอกกัดแบบเกลียวเล็ก (0.07″2mm) และนี่คือผลลัพธ์ที่ได้

LUNYEE 3018 Pro Ultra wood car image

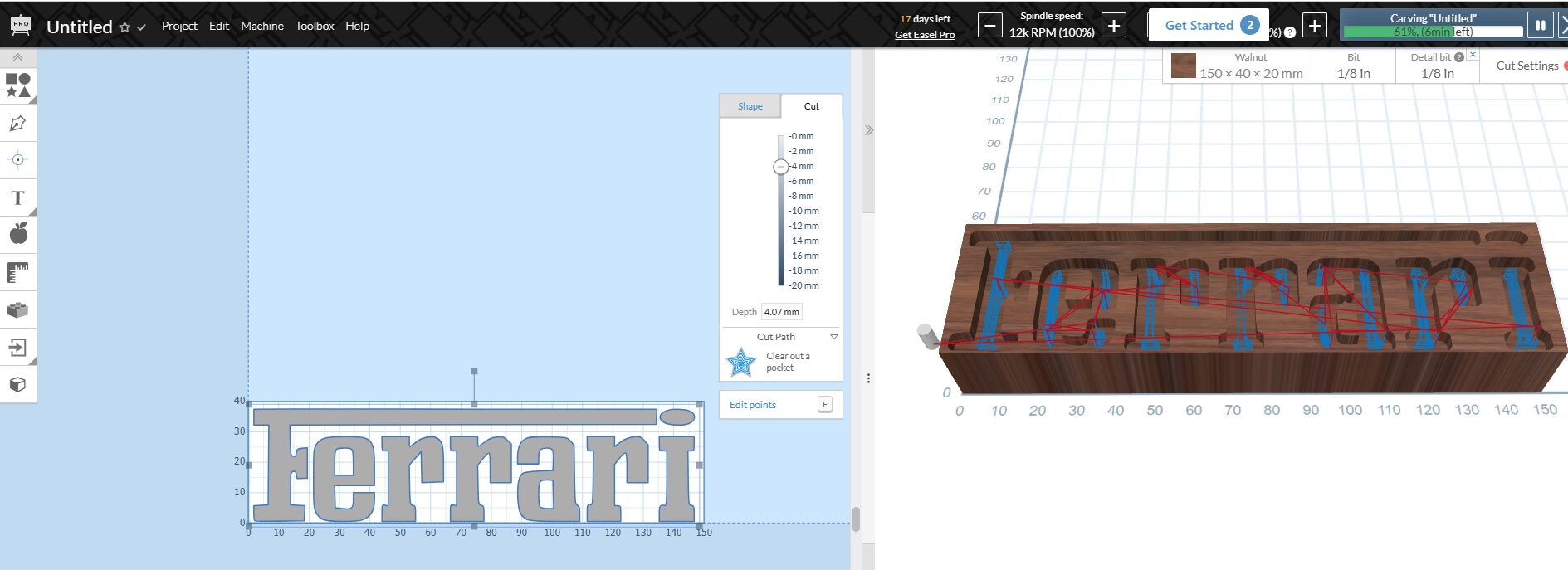

ต่อไปเรามีความคิดที่จะอยากได้ ตัวหนังสือ Ferrari ที่เป็นเหมือนต้นฉบับ โดยเราใช้ไฟล์ .svg จาก wikimedia แล้วนำมาใส่ในโปรแกรม Easel

Easel ferrari

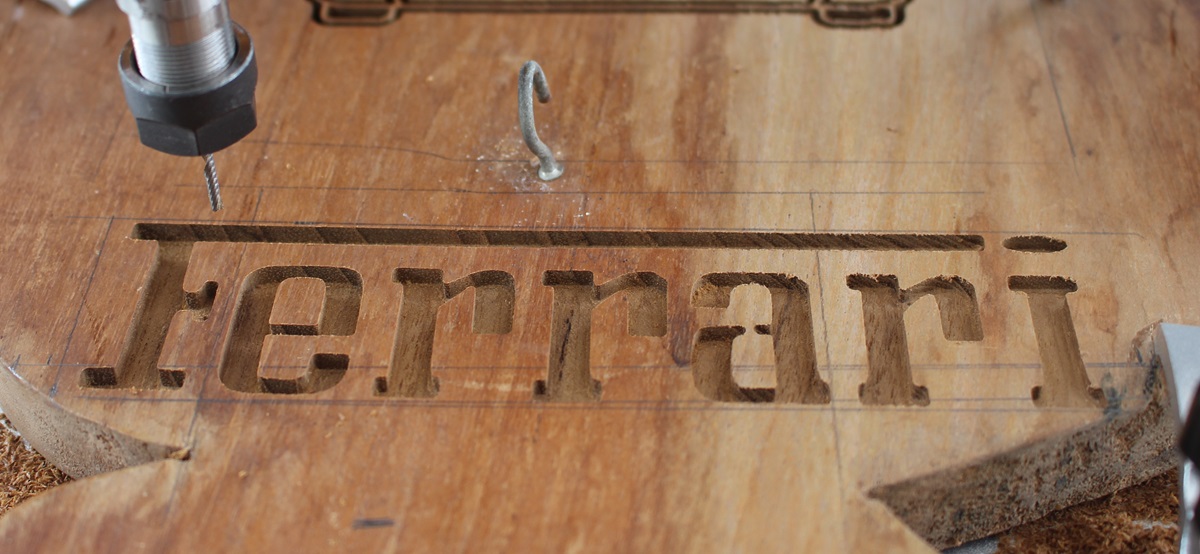

การตั้งค่าการตัด 2 ครั้งเหมือนเดิม Roughing ด้วยดอกกัดแบบเกลียว (1/8″3.175mm) และ Detail ด้วยดอกกัด (0.07″2mm) เราตั้งความลึกในการตัดไว้ที่ 4 มม. ซึ่งผลงานออกมาได้ดีทีเดียว

LUNYEE 3018 Pro Ultra CNC ferrari

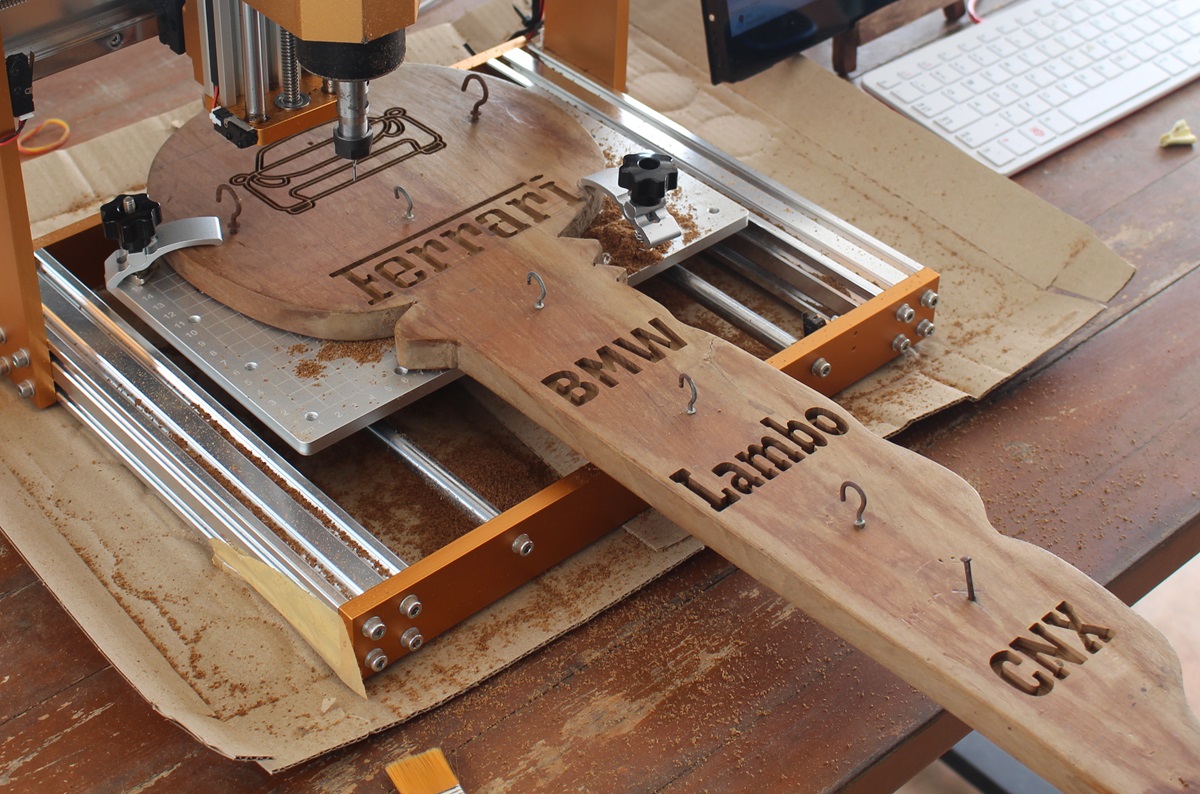

และนี่คือผลงานทั้งหมดกับงานไม้สัก

LUNYEE 3018 Pro Ultra CNC wood

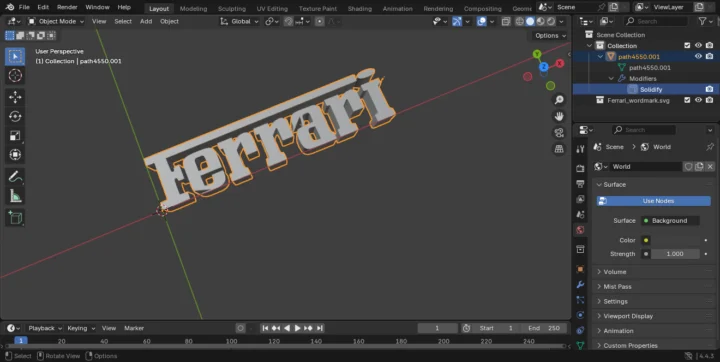

เรากล่าวถึงการรองรับงาน 3D มาก่อนหน้านี้ ดังนั้นเราจึงนำเข้าไฟล์ Ferrari SVG เข้าไปใน Blender และใช้ตัวปรับแต่ง Solidify กับมัน ตอนนี้โลโก้กลายเป็น 3D ที่มีความหนา 1 ซม. แล้ว

Blender Ferrari Solidify

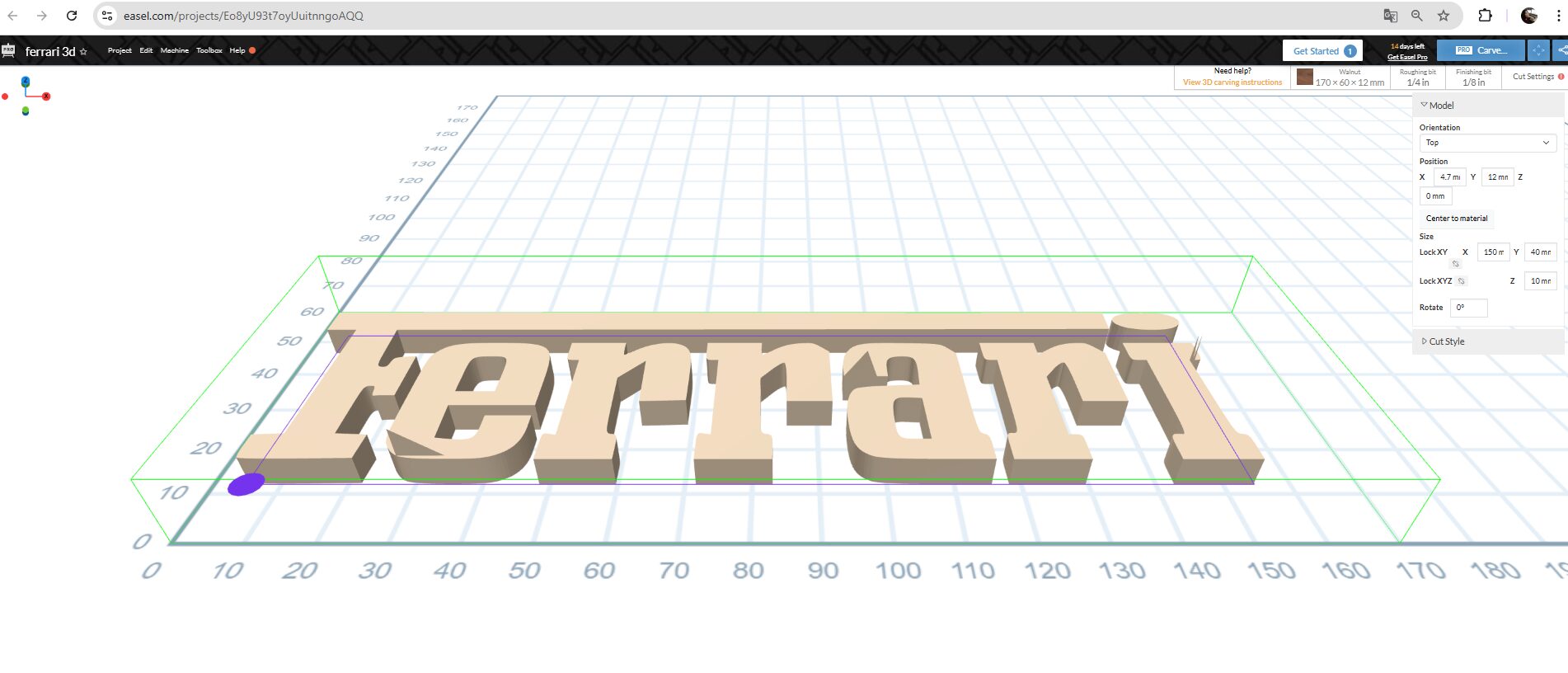

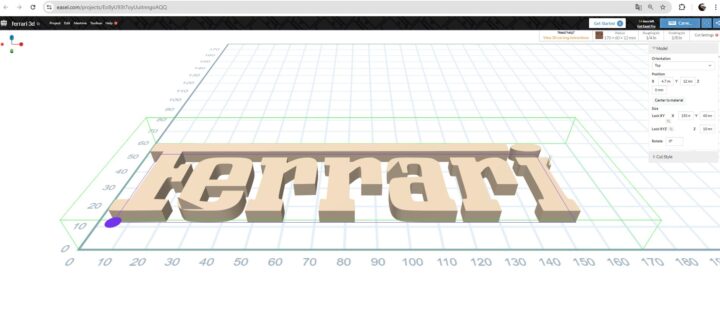

เราส่งออกแบบเป็นไฟล์ STL แล้วนำเข้าไปใน Easel โดยยังคงใช้ดอกกัดแบบเดิมเช่นก่อนหน้านี้ เราสังเกตว่ามีปัญหาเล็กน้อยในไฟล์ 3 มิติ (ตรงตัวอักษร “e”) แต่เราคิดว่าสามารถแก้ไขภายหลังจากการกัดได้อยู่แล้ว

Easel 3d

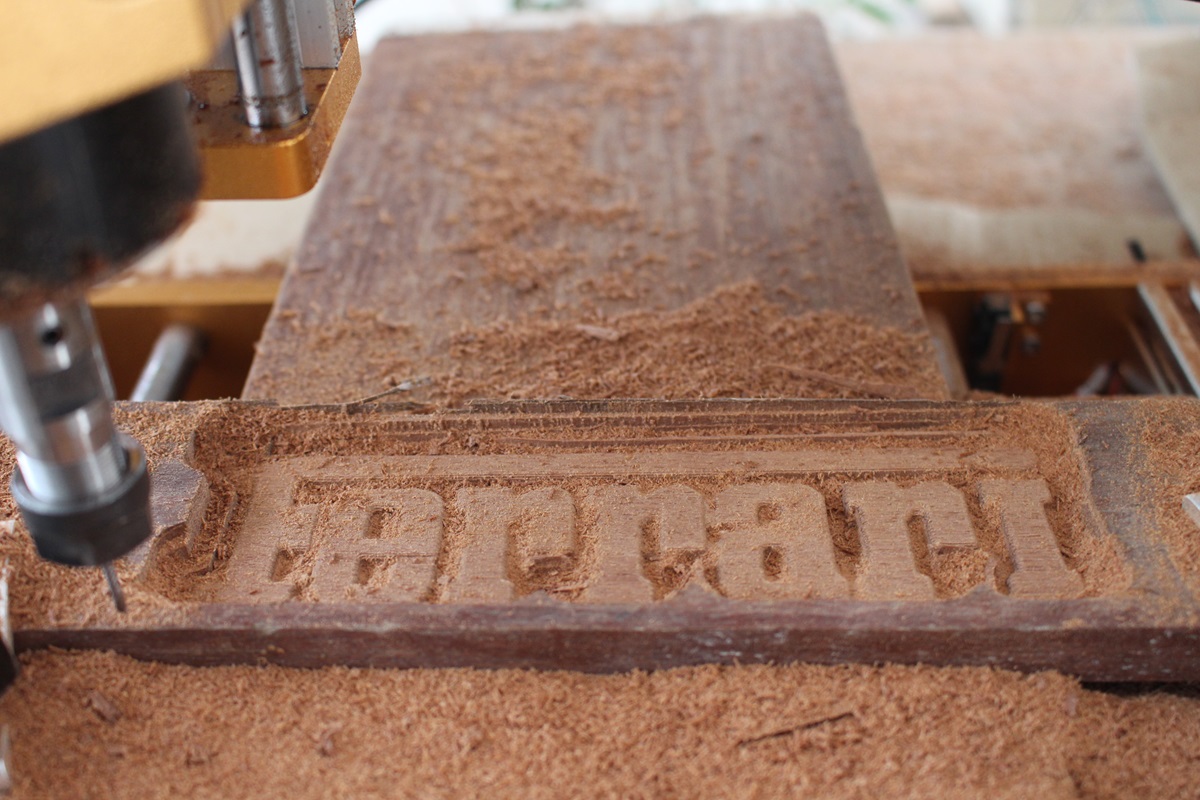

เนื่องจากแผนคือการตัดโลโก้ออกทั้งหมด เราจึงวางแผ่นไม้รองไว้ด้านล่างเพื่อป้องกันแผ่นฐานของเครื่อง จากนั้นใช้การกัดสองรอบโดยใช้ดอกกัดแบบเดียวกับที่ใช้ก่อนหน้านี้ ระหว่างการทำงานดูเหมือนว่ารูปร่างจะออกมาดีเลยทีเดียว

cutting ferrari

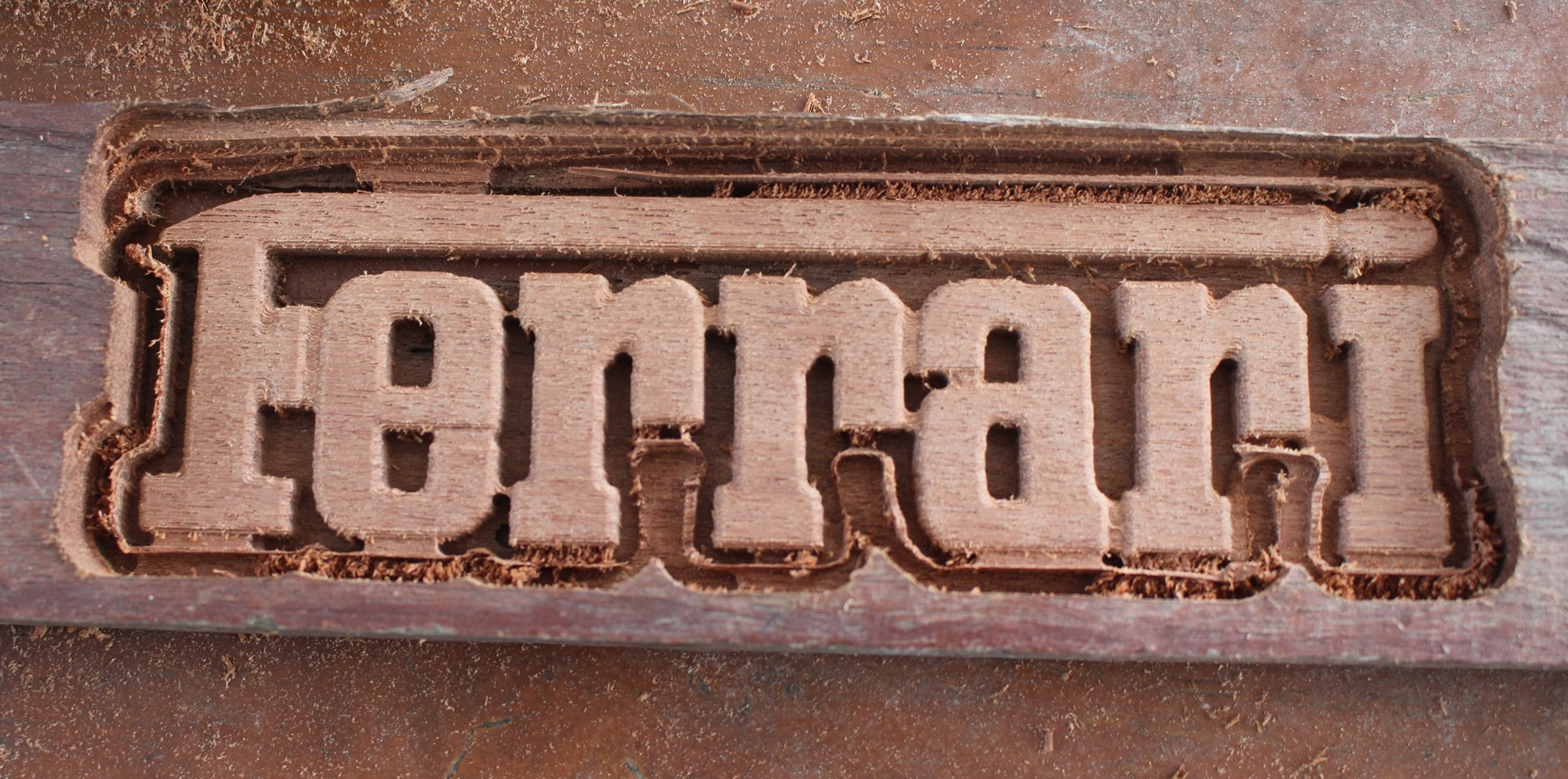

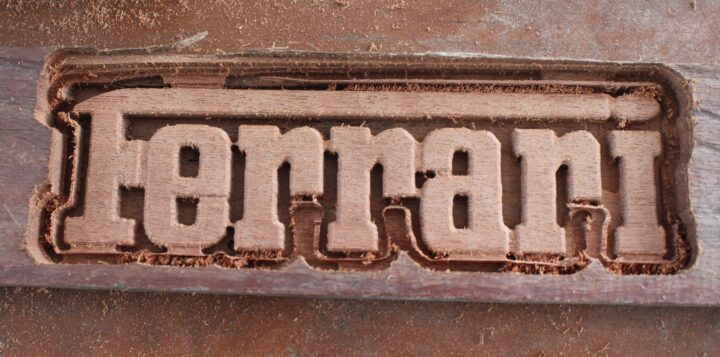

แต่หลังจากที่นำชิ้นงานออกมาและทำความสะอาดเล็กน้อย เราก็พบว่ามีปัญหาเล็กน้อย ด้านซ้ายบนถูกตัดออกเรียบร้อยแล้วก็จริง แต่ส่วนด้านขวานั้นดอกกัดยังไม่สามารถเจาะทะลุได้ อาจจะแก้ไขได้ด้วยการเก็บงานด้วยมือ แต่ถ้าต้องทำใหม่อีกครั้ง เราคงจะปรับความลึกใน Easel ให้แน่ใจว่าทุกส่วนถูกตัดอย่างสมบูรณ์

easel with 3d file

สาเหตุหลักดูเหมือนจะมาจากปัญหาเรื่องระดับพื้น แต่เราไม่พบคำแนะนำเกี่ยวกับการปรับระดับแผ่นฐาน เหมือนที่ใช้กับเครื่องพิมพ์ 3D เราได้ศึกษาประเด็นนี้เพิ่มเติมในช่วงท้ายของรีวิว และพบว่าเครื่อง CNC โดยทั่วไปจะใช้แผ่นรองที่เรียกว่า spoilboard หรือ wasteboard ซึ่งสามารถปรับผิวให้เรียบก่อนเริ่มงานได้ เราน่าจะทำขั้นตอนนี้กับแผ่นไม้ที่ใช้รองพื้นเตียงก่อนที่จะเริ่มตัดโลโก้

การทดสอบการใช้งานเครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra กับอลูมิเนียม

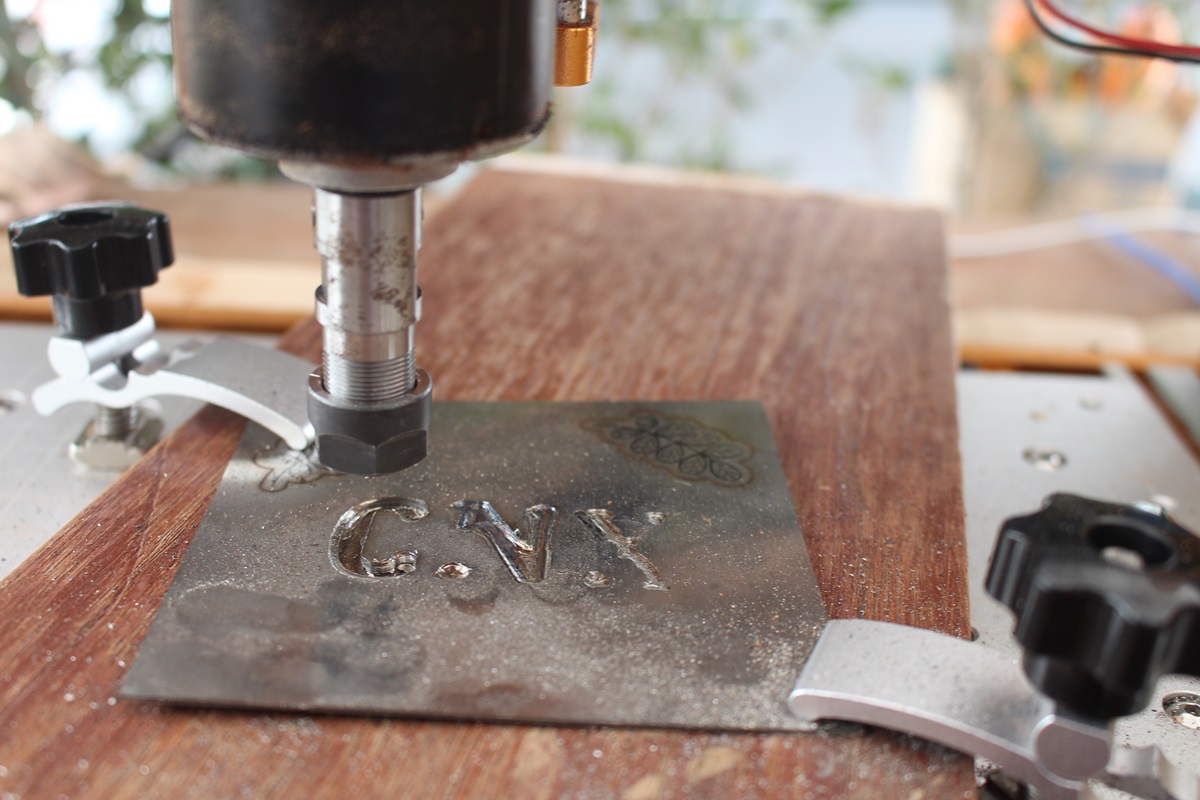

เครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra สามารถใช้งานกับอลูมิเนียมได้ และทางบรษัทอยากให้เราได้ทดสอบกับอลูมิเนียม แต่เราไม่มีแผ่นอลูมิเนียมที่หนาและขนาดใหญ่พอ เราจะมีแผ่นอลูมิเนียมอัลลอยด์เล็กๆ ที่เคยทดสอบเครื่องแกะสลักเลเซอร์ LaserPecker LP5 และในการทดสอบเราต้องรองแผ่นอลูมิเนียมอัลลอยด์ด้วยแผ่นไม้เพื่อป้องกันฐาน

LUNYEE 3018 Pro Ultra CNC aluminium on wood

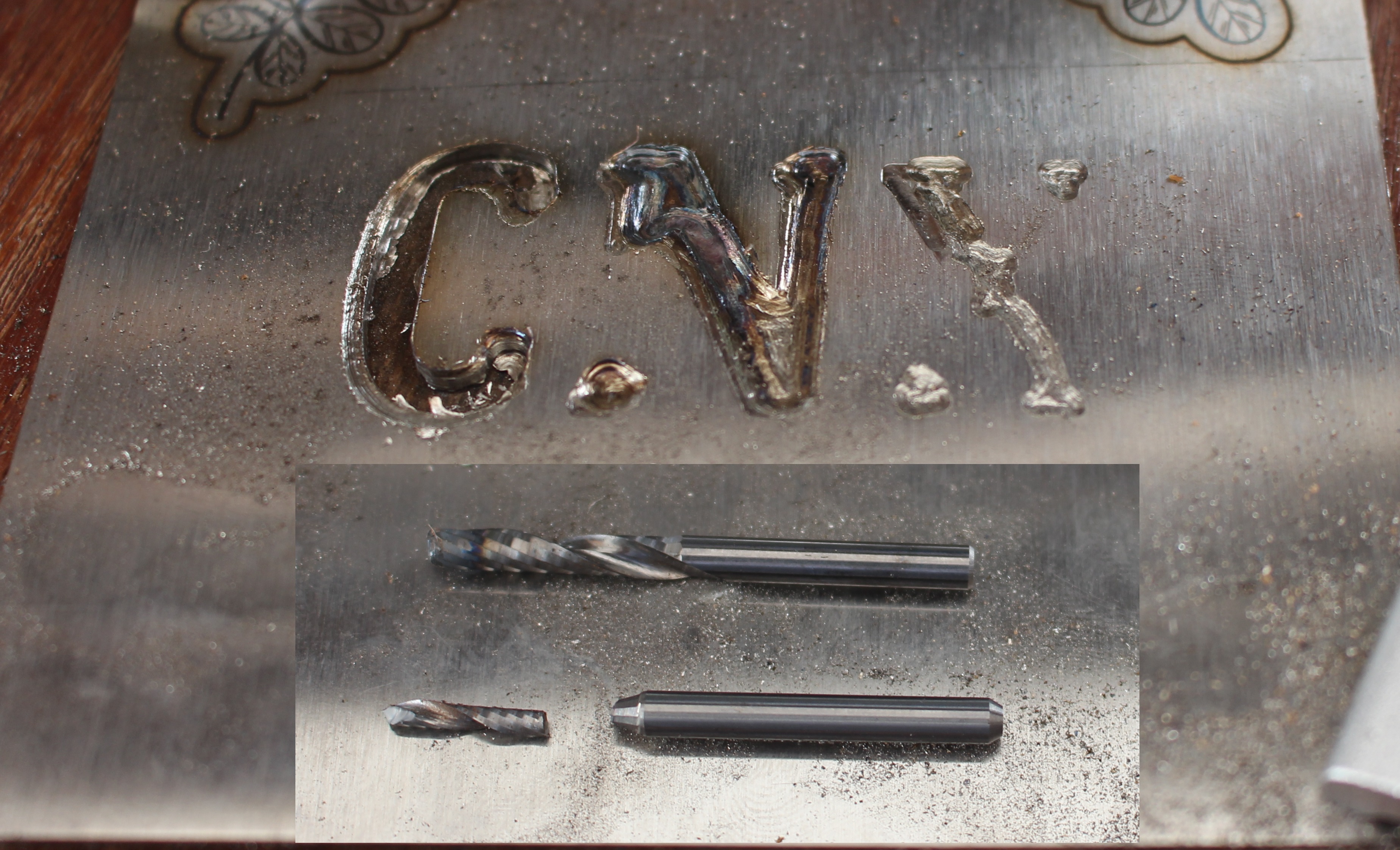

โดยดอกกัดแบบเกลียว (1/8″3.175mm) ในงานหยาบ (Roughing pass) ซึ่งผลงานออกมาไม่ค่อยดีเท่าที่ควรเป็นเพราะวัสดุไม่ตรง ไม้ฐานไม่เรียบ และจะทำอีกครั้งด้วยดอกกัดแบบเกลียว (0.07″2mm) กับงานละเอียด (Detail pass)  ผลปรากฎว่าดอกกัดหัก

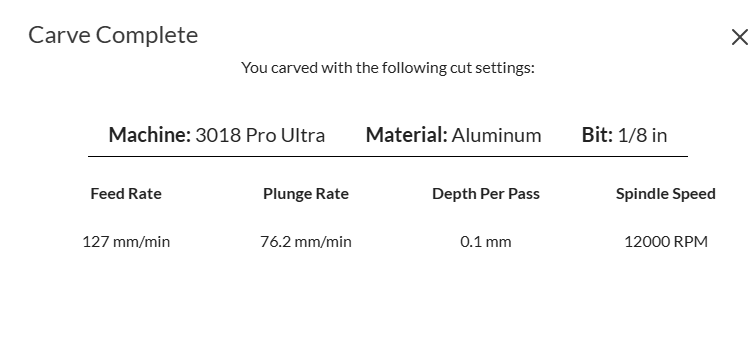

อาจเป็นไปได้ว่าโลหะผสมอลูมิเนียมที่ใช้ที่นี่มีความแข็งแรงเกินไป หรือเราควรปรับการตั้งค่าบางอย่างใน Easel เพิ่มเติม นอกจากนี้ เรายังสังเกตเห็นว่าแผ่นโลหะผสมอลูมิเนียมโค้งงอเนื่องมาจากแรงกดและความร้อน (เราเห็นแสงสีส้ม/ประกายไฟระหว่างการทำงาน) ของดอกกัด

LUNYEE 3018 Pro Ultra CNC aluminium

LUNYEE 3018 Pro Ultra Aluminum carve

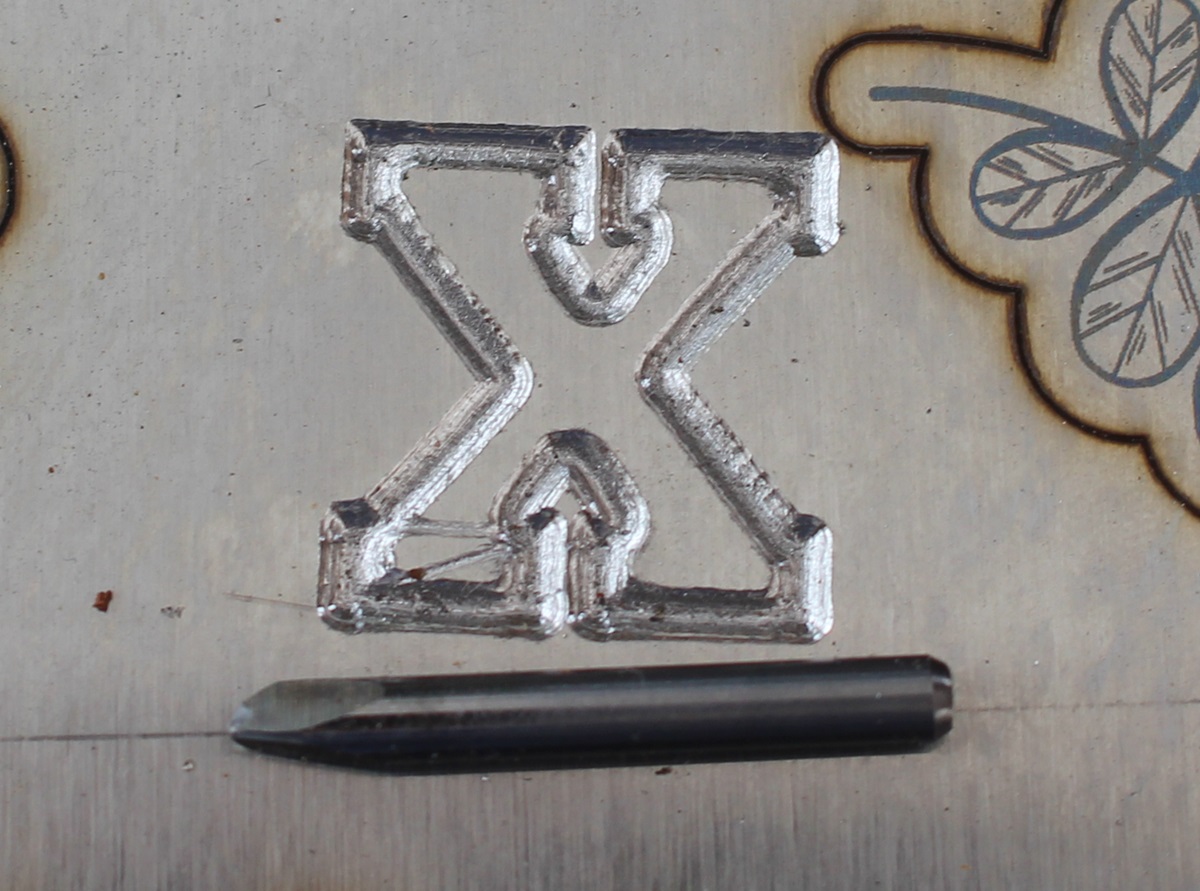

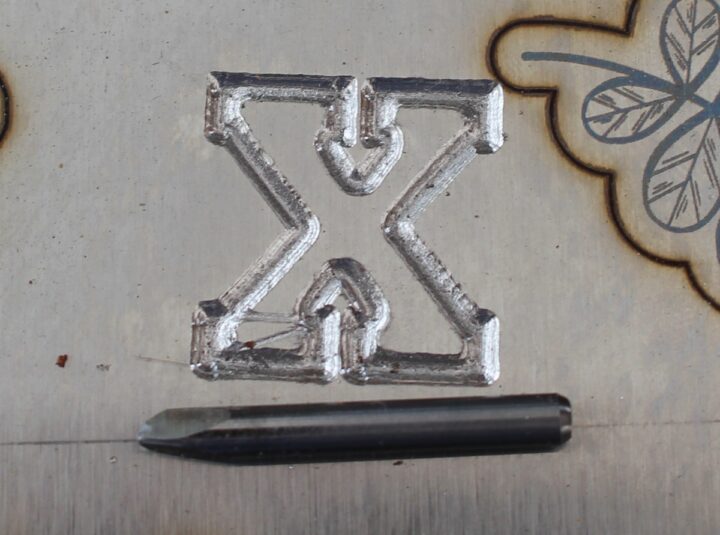

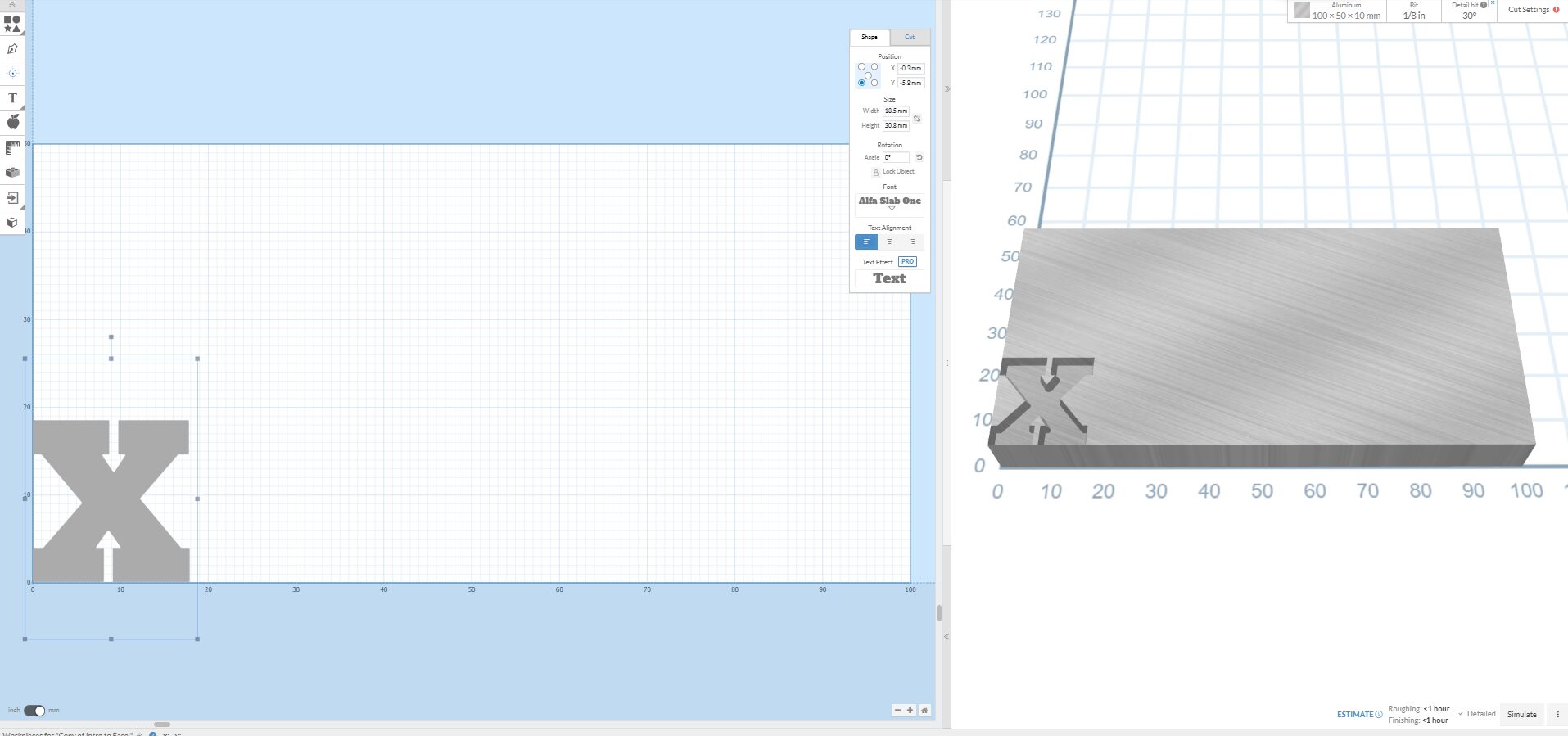

ดังนั้นเราจึงลดความคาดหวังของเราลงและลองอีกครั้งโดยใช้ตัวอักษร X ที่เล็กลงและตื้นกว่าและใช้เครื่องกัดปลายแหลม 30° โดยใช้การเจาะรายละเอียดเท่านั้น

easel cut Aluminum alloy

ซึ่งก็ใช้เวลาเกือบ 1 ชั่วโมง

LUNYEE 3018 Pro Ultra CNC aluminium 1.8 Shank 30 degree

ผลลัพธ์ที่ได้ดูเกือบจะดี แต่ดอกกัดไม่ผ่านการใช้งาน ซึ่งอาจเป็นเหตุผลที่ทำให้เกิดรอยที่ด้านซ้ายล่าง จากการทดสอบนี้ยืนยันได้ว่าเครื่องกัดและแกะสลัก LUNYEE 3018 Pro Ultra สามารถใช้กับวัสดุอลูมิเนียมได้



ในการทดสอบเครื่อง CNC “LUNYEE 3018 Pro Ultra” กับ Easel สำหรับมือใหม่อย่างฉันก็สามารถทำได้ แต่อาจจะต้องศึกษาโปรแกรมฯ, ทำการทดสอบกับเครื่อง CNC หลายๆ ครั้งก่อนใช้งานจริง โดยเฉพาะการเลือกดอกกัด (Bit) ในเหมาะสม, LUNYEE 3018 Pro Ultra สามารถทำงานได้ดีกับไม้ และยังสามารถใช้งานได้กับอลูมิเนียมอีกด้วย ในตอนแรกฉันคิดว่าควรจะมีเคสหรือตู้ป้องกันแต่เมื่อใช้งานจริงๆ แล้วการไม่มีเคสหรือตู้ก็สะดวกดีสามารถใช้กับวัสดุขนาดใหญ่ได้ การทำความสะอาดก็ง่ายแต่ต้องใช้เครื่องดูดฝุ่นของตัวเอง

ขอขอบคุณบริษัท LUNYEE ได้ส่งเครื่อง CNC รุ่น 3018 Pro Ultra มาให้เราได้รีวิว  สามารถซื้อ LUNYEE 3018 Pro Ultra CNC ได้ที่ร้านค้าออนไลน์ของบริษัทราคาประมาณ 15,000 บาท และ บน Amazon ราคา $499 (~16,200฿) โดยใช้คูปอง “CNX12”เพื่อรับส่วนลด ซึ่งราคาเหล่านี้ยังไม่รวมค่าขนส่งและภาษีต่างๆ
