Wio-LR1121 โมดูล LoRa ขนาดจิ๋วรองรับย่านความถี่ sub-GHz, S-Band และ 2.4GHz

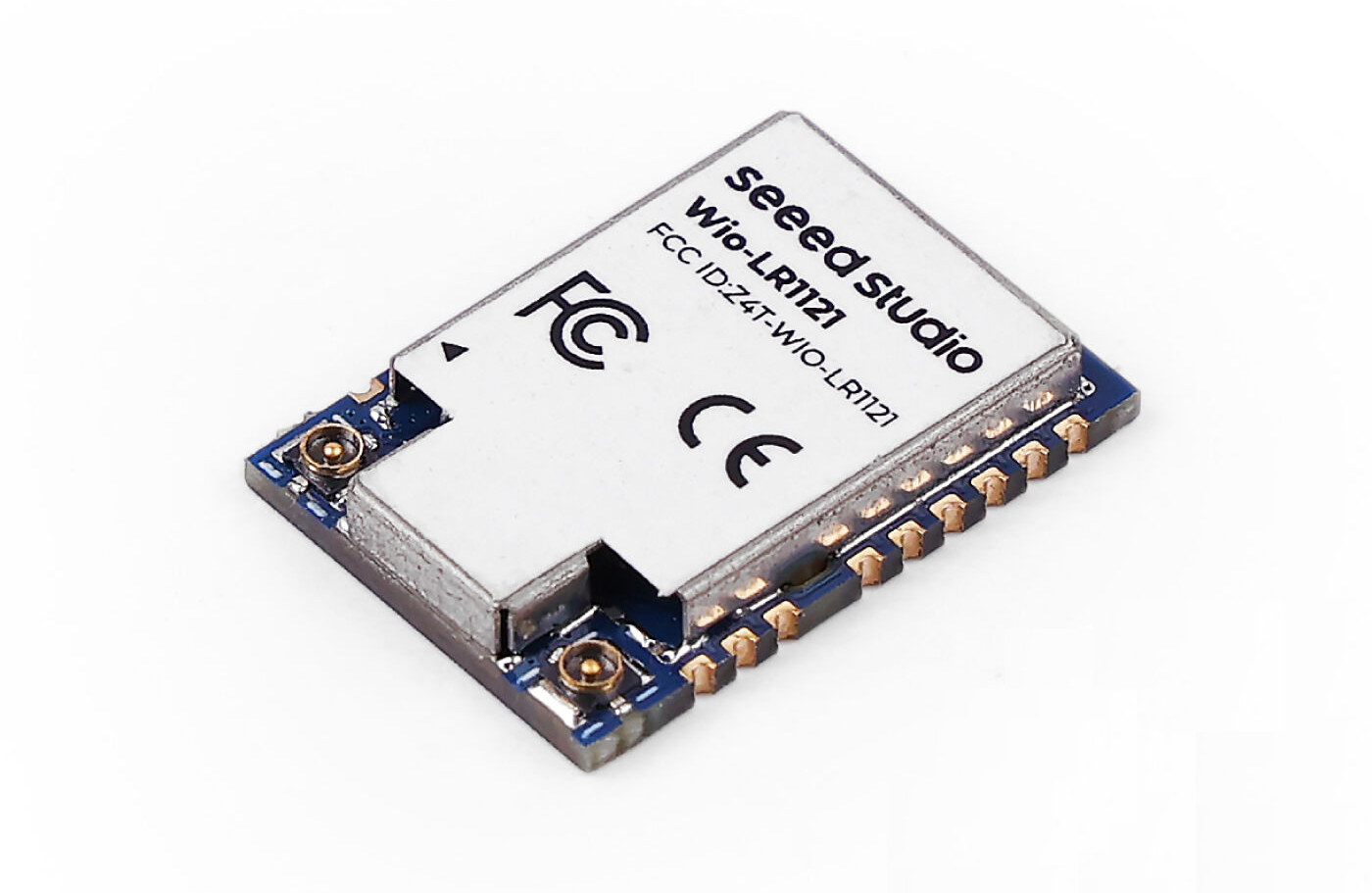

Seeed Studio Wio-LR1121 เป็นโมดูล LoRa ขนาดจิ๋ว, ที่รองรับหลายย่านความถี่ โดยใช้ชิป RF transceiver รุ่น LR1121 ซึ่งเป็นเวอร์ชันราคาประหยัดของ LR1120 ที่ตัดความสามารถในการสแกน GNSS และ Wi-Fi ออก โดยรองรับย่านความถี่ sub-GHz, S-Band (1.9–2.1GHz) และ 2.4GHz

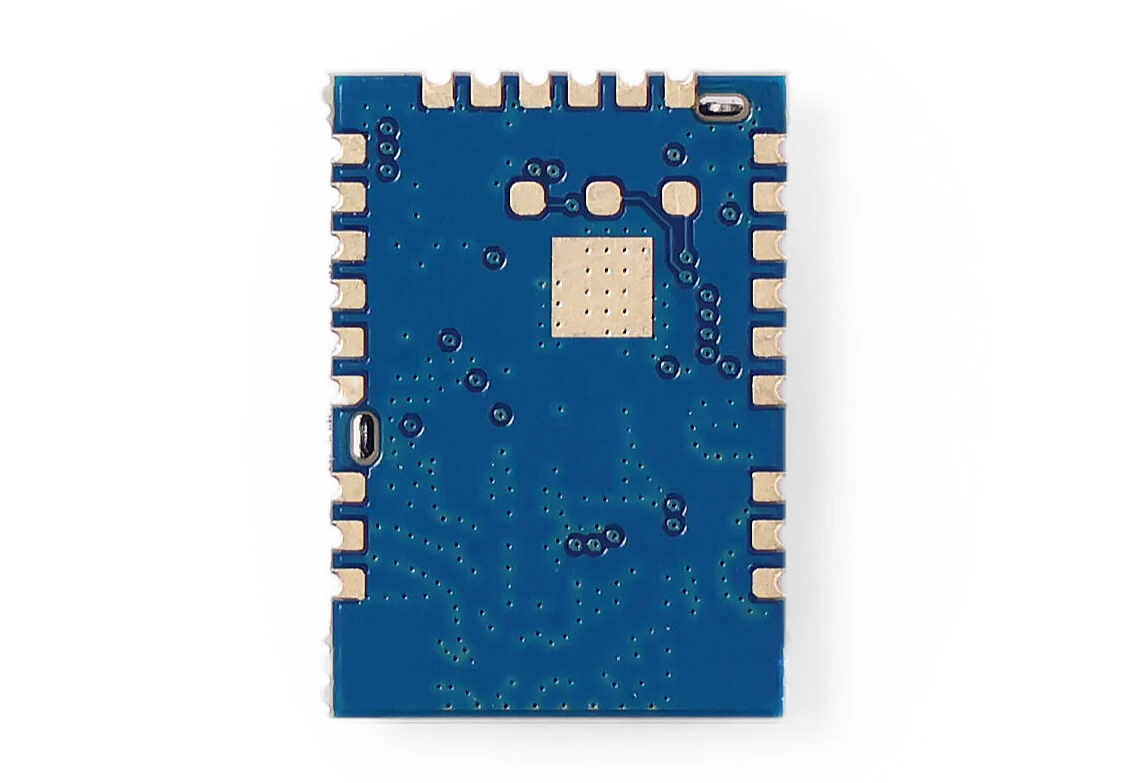

ก่อนหน้านี้เราเคยเห็น LR1121 ถูกใช้งานในโมดูล MuRata Type-2GT และโมดูลจาก LILYGO ที่ใช้เป็นตัวเลือกสำหรับ บอร์ด T-Eth Elite, ถือเป็นอีกทางเลือกหนึ่งที่ใช้งานง่ายและสะดวกต่อการบัดกรี เนื่องจากใช้รูปแบบขาแบบ castellated holes และแผ่นสัมผัส (pads)

สเปคของ Wio-LR1121 :

RF Transceiver – Semtech LR1121
- ย่านความถี่ที่รองรับ – ย่านความถี่ 863 ถึง 928 MHz, 2.4 ถึง 2.5 GHz หมาเหตุ; LR1121 รองรับย่าน S-Band ที่ 2.1 ถึง 2.3 GHz ด้วย แต่ในสเปกของโมดูลนี้ไม่ได้กล่าวถึงอย่างเป็นทางการ แต่มีการพูดถึงเพียงเล็กน้อยในหัวเรื่องและคำอธิบาย
- กำลังส่ง (Output Power)
  - สูงสุด 20.4dBm @ 868/915 MHz
  - สูงสุด 11dBm max @ 2.4GHz
- ความไวในการรับสัญญาณ (Receiver Sensitivity)
  - เมื่อเปิด RxBoost：
    - -126dBm @ SubG,BW=125KHz, SF = 7
    - -140dBm @ SubG, BW=125KHz, SF = 12
    - -118dBm @ 2.4G,BW=125KHz, SF = 7
    - -132.5dBm @ 2.4G ,BW=125KHz, SF = 7
  - เมื่อปิด RxBoost：
    - -124dBm @ SubG,BW=125KHz, SF = 7
    - -138dBm @ SubG, BW=125KHz, SF = 12

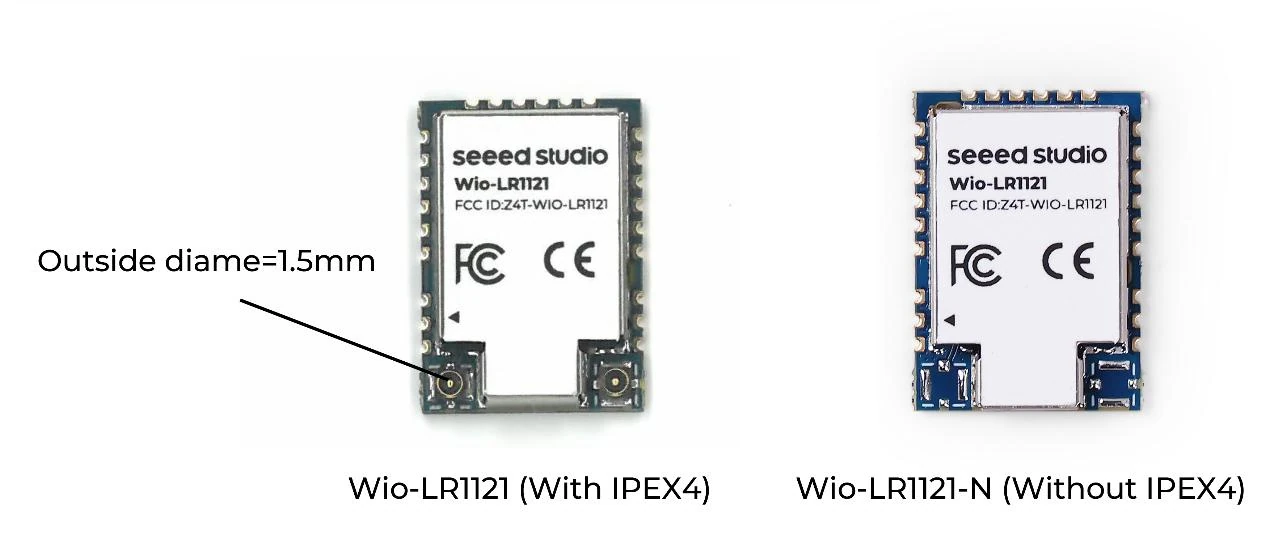

สายอากาศ– คอนเนกเตอร์ IPEX4 (1.5 มม.) จำนวน 2 ช่อง ; ไม่มีการบัดกรีขั้วต่อในรุ่น Wio-LR1121-N ตามที่แสดงในภาพด้านล่าง
Host Interface – อินเทอร์เฟซ SPIสำหรับสื่อสารกับ MCU
การขยาย– 2x GPIO, โดยหนึ่งช่องรองรับอินเทอร์รัพท์ (interrupt)
พาวเวอร์ซัพพลาย
- ค่าเฉลี่ย 3.3V
- โหมดจ่ายไฟของ LR1121 – ใช้โหมด DC-DC
- โหมดจ่ายไฟ TCXO – จ่ายผ่านขา VTCXO ของ LR1121
- แรงดันที่รองรับของ TCXO – 1.6 ถึง 3.3V
การใช้พลังงาน
- กระแสขณะหลับ (Sleep) – 1.35 μA
- กระแสสูงสุดขณะทำงาน
  - Tx
    - 124.5mA @ LoRa 915 MHz; 22dBm
    - 31mA @ LoRa 868 MHz; 14dBm
    - 30.7mA @ LoRa 2.4 GHz; 13dBm
  - Rx
    - 7.8mA @ LoRa SF12 125kHz sub-GHz
    - 6.7mA @ LoRa SF12 125kHz 2.4GHz/S-band
ขนาด – 17 x 12 x 2.6 มม. (แพ็กเกจแบบ SMT มี 24 ขา)
ช่วงอุณหภูมิ – -40°C ถึง +85°C

Seeed Studio ไม่ได้ให้ข้อมูลเกี่ยวกับซอฟต์แวร์ แต่ได้ระบุว่า Wio-LR1121 เหมาะอย่างยิ่งสำหรับการออกแบบเซ็นเซอร์ไร้สาย LoRaWAN โดยใช้ไมโครคอนโทรลเลอร์แบบง่ายที่มีอินเทอร์เฟซ SPI เอกสารประกอบที่มีให้สำหรับโมดูลนี้มีเพียงแค่ datasheet, เท่านั้น แต่บริษัทก็ได้แชร์ไฟล์ Allegro footprint เพื่อใช้ในการออกแบบ

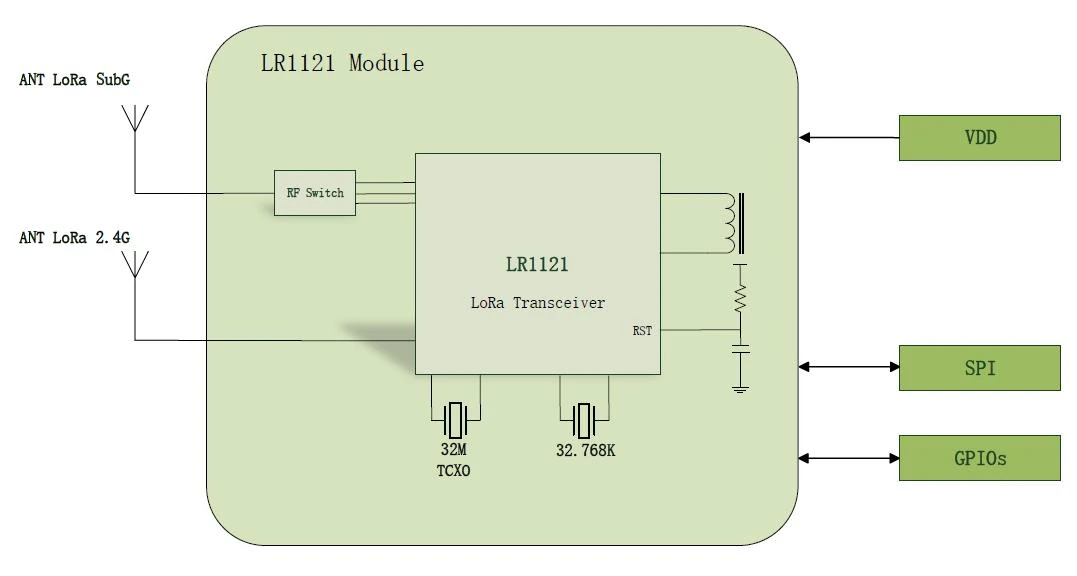

LoRa Transceiver module Block Diagram — บล็อกไดอะแกรม

โมดูล Wio-LR1121 จำหน่ายในราคา $6.99 (~230฿) โดยมาพร้อมกับขั้วต่อ IPEX ส่วนรุ่น Wio-LR1121-N ดูเหมือนว่าจะยังไม่มีวางจำหน่ายในขณะนี้ โมดูลเหล่านี้อาจจะมีวางจำหน่ายในร้านของ Seeed Studio บนแพลตฟอร์ม AliExpress ในอนาคต
