Seeed Studio XIAO nRF54L15 : บอร์ด USB-C รองรับ Matter, Thread, Zigbee และ Amazon Sidewalk

Seeed Studio เปิดตัว XIAO nRF54L15 series ประกอบด้วย XIAO nRF54L15 และ XIAO nRF54L15 Sense เป็นบอร์ดพัฒนาแบบ USB-C โดยทั้งสองรุ่นใช้ชิปไร้สาย Nordic nRF54L15 ที่มีแกนประมวลผล Cortex-M33 ความเร็ว 128MHz พร้อมหน่วยความจำ NVM ขนาด 1.5MB และ RAM ขนาด 256KB เหมาะสำหรับงานด้านอุปกรณ์สวมใส่, สมาร์ทโฮม, เซ็นเซอร์ในอุตสาหกรรม (IIoT) และอุปกรณ์ไร้สายพลังงานต่ำ

บอร์ดทั้งสองรุ่นรองรับการเชื่อมต่อไร้สาย BLE 6.0, Matter, Thread, Zigbee, Amazon Sidewalk และโปรโตคอล 2.4 GHz แบบเฉพาะ ส่วนรุ่น Sense จะเพิ่มไมโครโฟนดิจิทัล และเซ็นเซอร์ IMU 6 แกน ฟีเจอร์ร่วมที่มีในทั้งสองรุ่น ได้แก่ GPIO 16 ขาและพอร์ต USB Type-C สำหรับจ่ายไฟ, การเขียนโปรแกรม และการชาร์จไฟ นอกจากนี้ยังมีฟีเจอร์ด้านความปลอดภัย เช่น TrustZone, secure boot, การอัปเดตเฟิร์มแวร์, การป้องกันการโจมตีแบบ side-channel และการตรวจจับการงัดแงะ

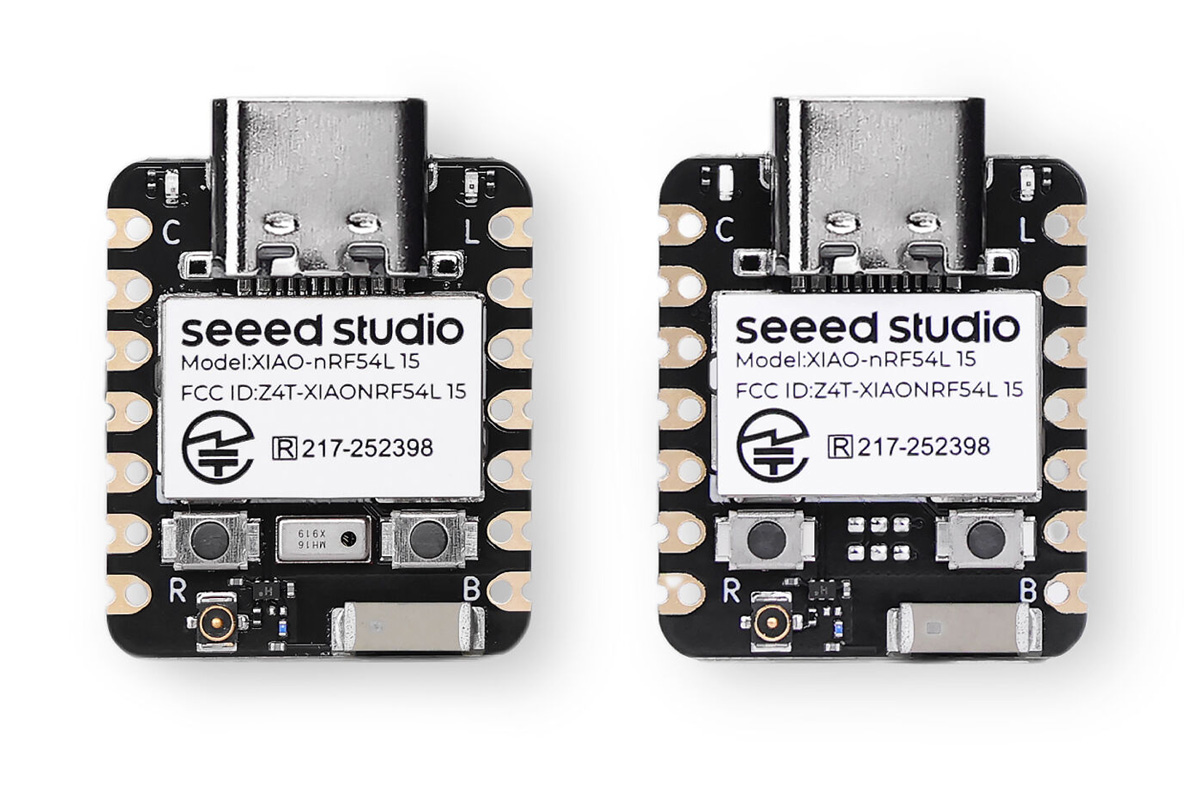

Seeed Studio XIAO nRF54L15 Boards 1

สเปคของ XIAO nRF54L15 Series

  • MCU แบบไร้สาย – Nordic Semi nRF54L15 wireless SoC
    • CPU
      • Arm Cortex-M33 @ สูงสุด 128 MHz
      • RISC-V coprocessor สำหรับ peripheral แบบกำหนดด้วยซอฟต์แวร์
    • หน่วยความจำ – SRAM ขนาด 256 KB
    • ที่เก็บข้อมูล – หน่วยความจำถาวร (NVM) ขนาด 1.5MB
    • การเชื่อมต่อไร้สาย
      • Bluetooth LE 6.0 (รองรับฟีเจอร์ Channel Sounding)
      • Thread, Zigbee (มาตรฐาน IEEE 802.15.4-2020)
      • Matter
      • Amazon Sidewalk
      • โปรโตคอล 2.4 GHz แบบเฉพาะ พร้อมโหมดใหม่ 4 Mbps
      • รองรับ NFC
    • สายอากาศ – สายอากาศเซรามิก + ขั้วต่อ IPEX4 สำหรับต่อสายอากาศภายนอก
    • พอร์ต USB – พอร์ต USB Type-C (สำหรับจ่ายไฟ, เขียนโปรแกรม และชาร์จแบตเตอรี่)
    • การขยาย
    • 2×7 pin header ระยะห่าง 2.54 มม. และรูแบบ castellated
      • 11x GPIO รองรับ PWM
      • 6x อินพุตแบบอนาล็อก
      • 2x I2C
      • 2x SPI
      • 1x UART
    • 8x solder pad
      • 5x GPIOs (3x บนรุ่น Sense)
      • อินเทอร์เฟซ SWD สำหรับ SAMD11
      • อินเทอร์เฟซ SWD สำหรับ NRF
    • เซ็นเซอร์ (เฉพาะรุ่น Sense)
      • IMU แบบ 6 แกน
      • ไมโครโฟนดิจิทัลแบบ PDM
    • ความปลอดภัย
      • ออกแบบตามมาตรฐานความปลอดภัย IoT PSA Certified Level 3
      • รองรับ TrustZone, การป้องกัน side-channel และการตรวจจับการงัดแงะ
    • การดีบัก – แผ่นบัดกรี SMD สำหรับอินเทอร์เฟซ SWD ของ SAMD11 และ NRF
    • อื่น ๆ
      • ไฟ LED แสดงสถานะผู้ใช้
      • ไฟ LED แสดงสถานะการชาร์จแบตเตอรี่
      • ปุ่ม Reset, ปุ่ม User
    • พลังงาน
      • แรงดันไฟขาเข้า – 5V ผ่านพอร์ต USB Type-C
      • แรงดันขณะทำงาน – 3.3V
      • โหมดพลังงานต่ำ (Ultra-low-powe)
        • 3.1 μA (System-on mode, ข้อมูลเบื้องต้น)
        • 0.6 μA ในโหมด System OFF (ข้อมูลจาก Nordic Semi)
      • อินพุตแบตเตอรี่ 3.8V ผ่านแผ่น BAT +/- ใต้บอร์ด
    • ขนาด – 21 x 17.8 มม.
    • อุณหภูมิใช้งาน – ตั้งแต่ -40°C ถึง +105°C

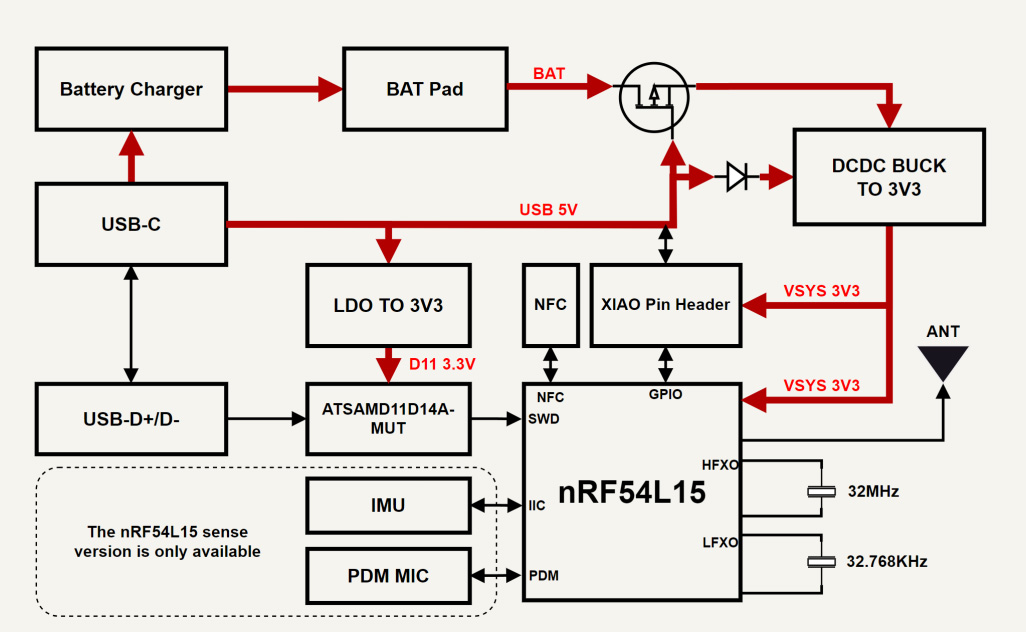

Seeed Studio XIAO nRF54L15 Block Diagram
บล็อกไดอะแกรมของ XIAO nRF54L15

บอร์ดพัฒนา XIAO nRF54L15 รองรับการใช้งานร่วมกับ nRF Connect SDK ของ Nordic, PlatformIO, และ Zephyr RTOS สำหรับการพัฒนาแอปพลิเคชัน IoT แบบพลังงานต่ำที่รองรับหลายโปรโตคอล ทางบริษัทระบุว่ายังไม่รองรับ Arduino IDE ในขณะนี้ โดยสามารถดูข้อมูลเพิ่มเติมได้จาก Wiki ของบริษัท นอกจากนี้บอร์ดยังสามารถใช้งานร่วมกับบริการระบุตำแหน่งและการเชื่อมต่อยอดนิยม เช่น Amazon Sidewalk, Apple Find My, และ Google Find My Device ผ่านการใช้ nRF Connect SDK

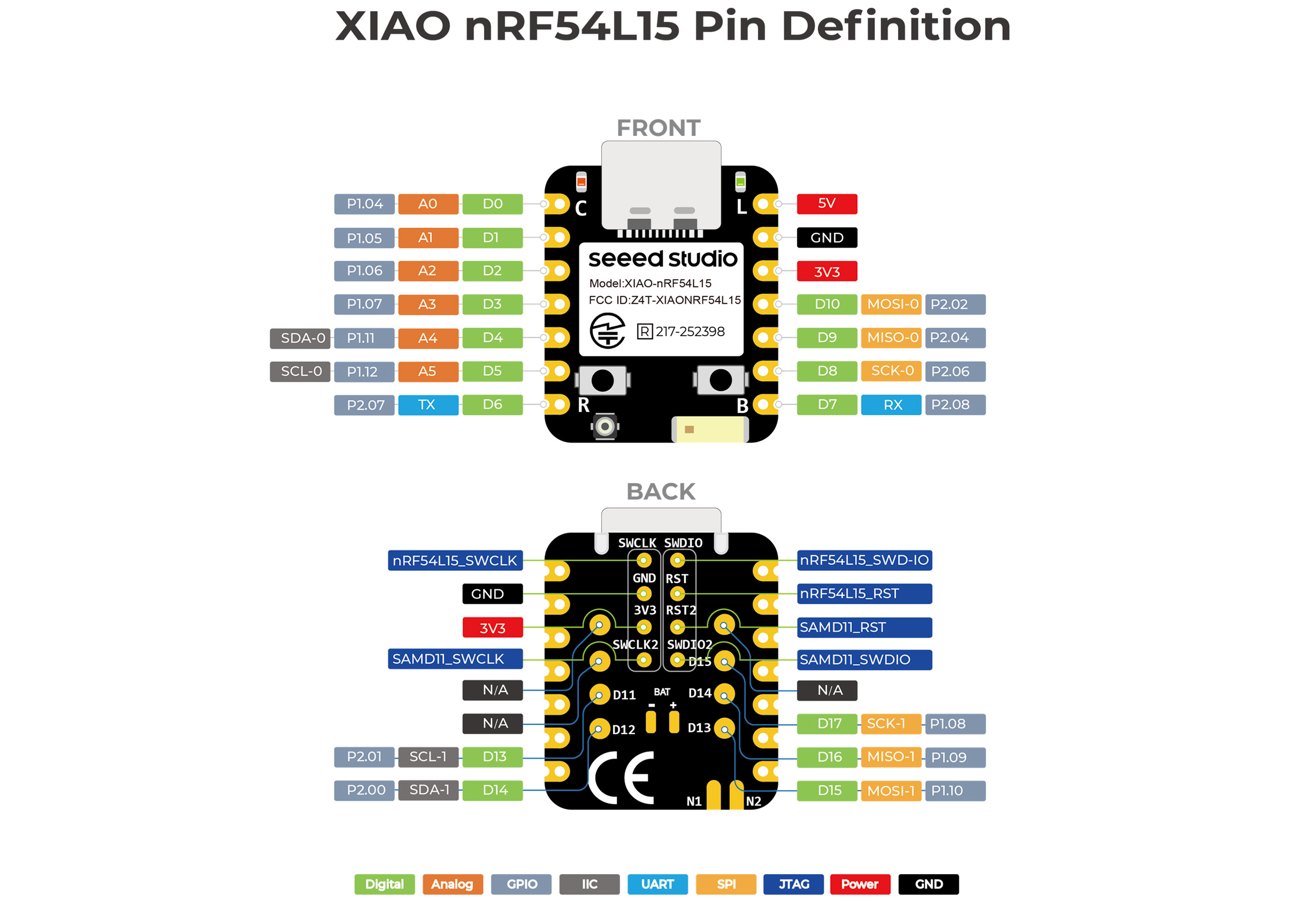

XIAO nRF54L15 Pinout
XIAO nRF54L15 pinout

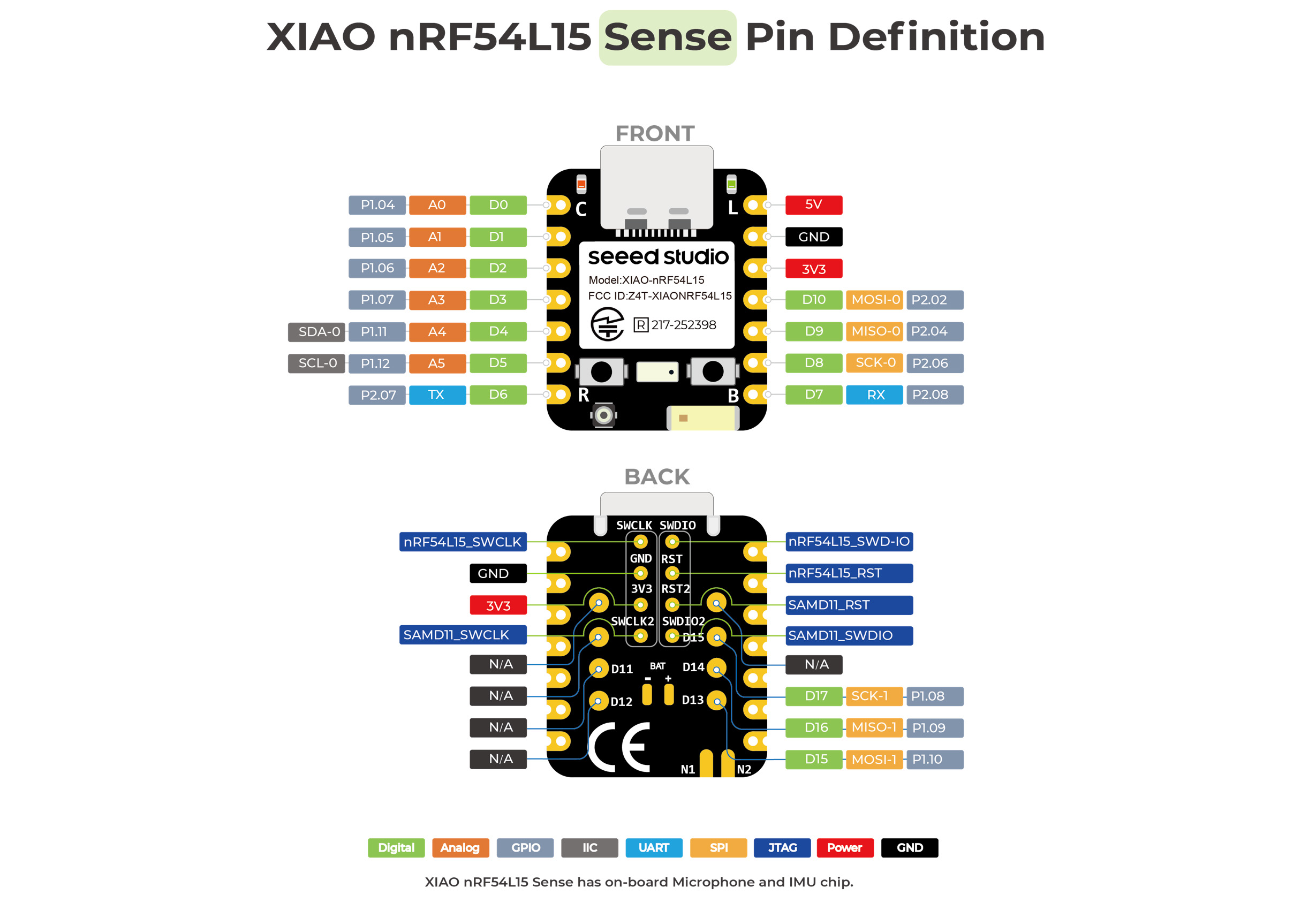

XIAO nRF54L15 Sense Pinout
XIAO nRF54L15 Sense pinout

วัสดุฮาร์ดแวร์และซอฟต์แวร์ทั้งหมดเปิดให้ใช้งานแบบโอเพ่นซอร์สอย่างสมบูรณ์ รวมถึง ผังวงจรฮาร์ดแวร์ (schematics), ไลบรารี KiCAD, ไฟล์ขนาด DXF, และ แผนผังขา (pinout) สำหรับทั้งรุ่นปกติและรุ่น Sense โดยสามารถเข้าถึงได้ผ่าน หน้าผลิตภัณฑ์หรือหน้า Wiki ของบริษัท

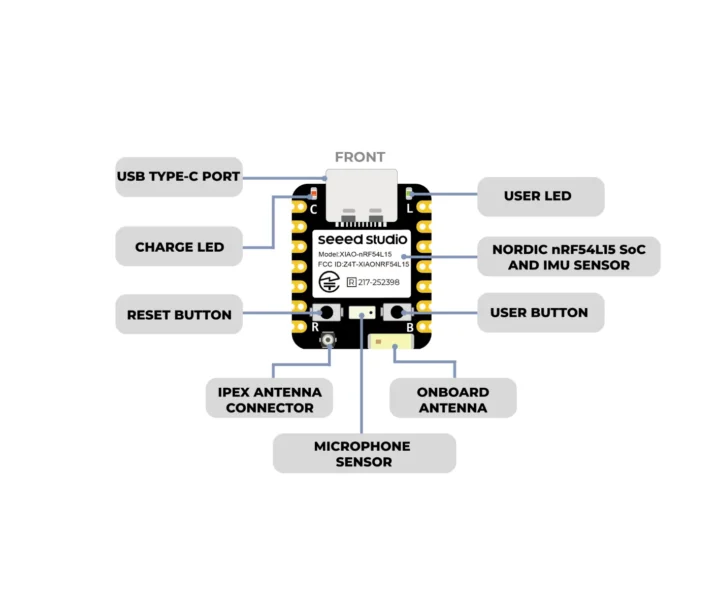

Top
ด้านหน้าของ XIAO nRF54L15

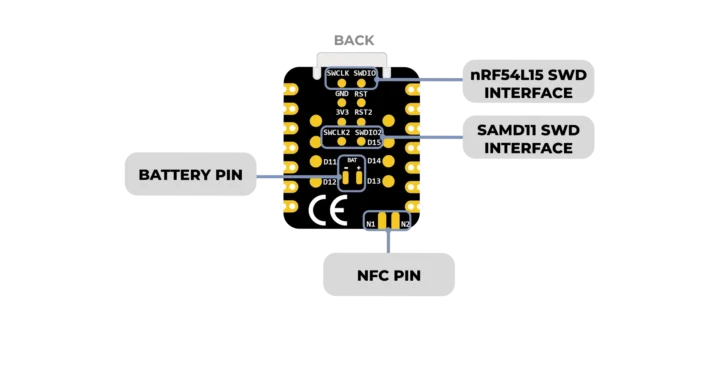

XBottom
ด้านหลังของ XIAO nRF54L15

ก่อนหน้านี้เราเคยนำเสนอเกี่ยวกับ XIAO nRF52840 series และ XIAO Plus series ที่ใช้ชิป nRF52840 SoC พร้อม Cortex-M4 ความเร็ว 64 MHz และรองรับ Bluetooth 5.4
ในรุ่นใหม่ XIAO nRF54L15 ได้มีการอัปเกรดเป็น Cortex-M33 ความเร็ว 128 MHz เพิ่ม RISC-V coprocessor, รองรับโปรโตคอลไร้สายเพิ่มเติม เช่น Matter และ Amazon Sidewalk พร้อมทั้งใช้พลังงานต่ำกว่าในโหมด sleep (เพียง 0.6 μA) นอกจากนี้ยังมีจำนวน GPIO มากขึ้น และช่วงอุณหภูมิในการทำงานที่กว้างกว่าเดิม

บอร์ด XIAO nRF54L15 Series วางจำหน่ายในราคา $9.90 (~320฿) และรุ่น Sense ราคา $15.99(~520฿) สำหรับรุ่น XIAO nRF54L15 ยังสามารถหาซื้อได้บน AliExpress ในราคา $10.48 (~340฿) ถ้าคุณมีแผนจะรีวิวบอร์ดบน YouTube, TikTok, หรือแพลตฟอร์มของตัวเอง หรือจะนำไปใช้ทำโปรเจกต์เผยแพร่บนเว็บไซต์อย่าง Hackster.io หรือ Hackaday.io คุณสามารถส่งไอเดียไปยังบริษัท อาจได้รับบอร์ดฟรีจำนวน 2 ชุด

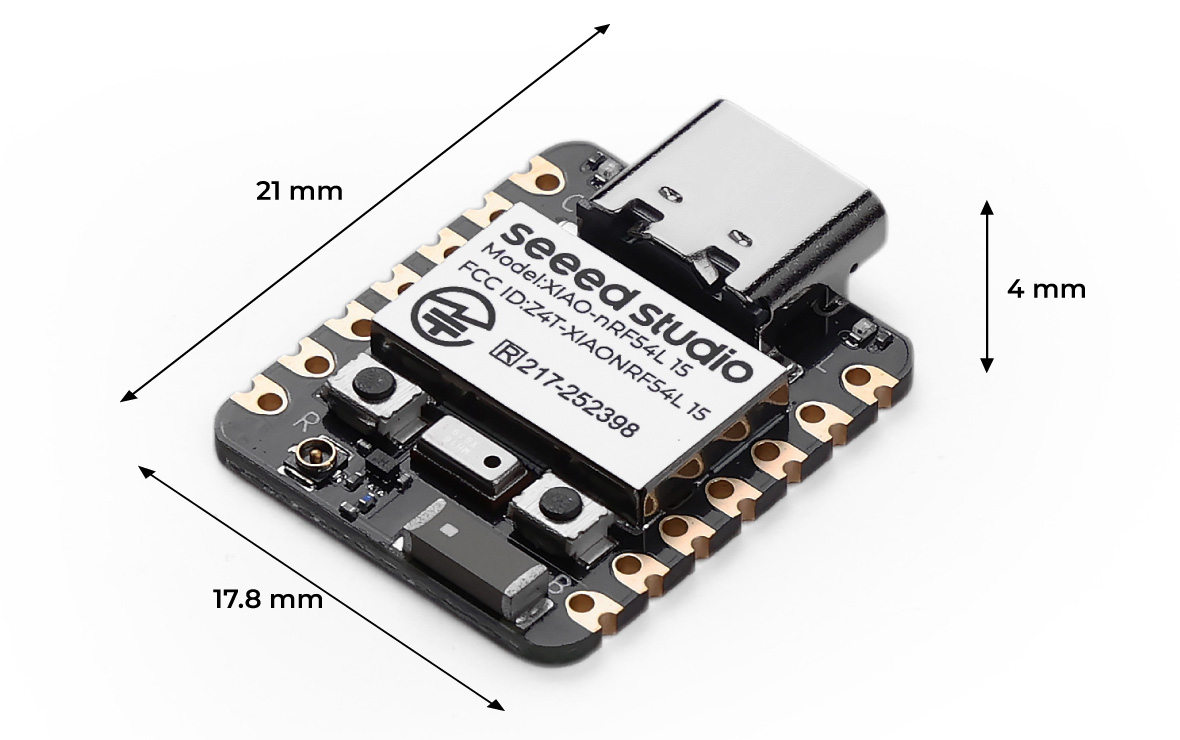

XIAO nRF54L15 Dimensions

แปลจากบทความภาษาอังกฤษ : Seeed Studio XIAO nRF54L15 USB-C boards support Matter, Thread, Zigbee, and Amazon Sidewalk
