nRF54L15 Connect Kit – บอร์ดพัฒนาขนาดเล็กรองรับการเชื่อมต่อ Bluetooth 6.0 LE, 802.15.4 และ NFC

MakerDiary nRF54L15 Connect Kit เป็นบอร์ดพัฒนา (Development Board) ขนาดกะทัดรัดที่ใช้ชิป Nordic Semi nRF54L15 รองรับการเชื่อมต่อ Bluetooth 6.0 LE, 802.15.4 (Zigbee/Thread) และ NFC พร้อมด้วย คอนเนกเตอร์แบบ 20 พินจำนวน 2 แถว สำหรับการขยายการใช้งาน

บอร์ดนี้มีขนาดและรูปแบบเหมือนกับ nRF9151 Connect Kit board รุ่นก่อนหน้า ที่รองรับการเชื่อมต่อ LTE-M, NB-IoT และ GNSS โดยยังคงใช้ MCU nRF52820 เชื่อมต่อกับ nRF54L15 ผ่าน UART เพื่อจัดการ การโปรแกรมและการดีบักผ่านพอร์ต USB-C รวมถึงงานด้าน การจัดการพลังงาน และยังมี ปุ่มกดพร้อมไฟ LED สำหรับใช้งานอีกด้วย

สเปคของ nRF54L15 Connect Kit:

Wireless MCU – Nordic Semi nRF54L15 wireless SoC
- CPU
  - Arm Cortex-M33 @ สูงสุ 128 MHz
  - RISC-V coprocessor สำหรับ “software-defined peripheral”
- หน่วยความจำ – SRAM 256 KB
- ที่เก็บข้อมธล – Non-volatile Memory (NVM) 1.5MB
- การเชื่อมต่อไร้สาย (Wireless)
  - Bluetooth LE 6.0 (รวมถึง Channel Sounding)
  - Thread, Zigbee (IEEE 802.15.4-2020)
  - Matter
  - Amazon Sidewalk
  - โปรโตคอล 2.4 GHz แบบ proprietary พร้อมโหมดใหม่ 4 Mbps
  - รองรับ NFC
Interface MCU – Nordic Semi nRF52820
- CPU – Arm Cortex-M4 @ 64 MHz
- หน่วยความจำ – RAM 32 KB
- ที่เก็บข้อมูล – Flash 256 KB
- การเชื่อมต่อไร้สาย – Bluetooth 5.2 LE และ 802.15.4 radios (ไม่ได้ใช้งานในดีไซน์นี้)
วัตถุประสงค์การใช้งาน
- รองรับ CMSIS-DAP สำหรับการดีบัก การโปรแกรม และอัปเดตเฟิร์มแวร์โมเด็ม โดยไม่ต้องใช้อุปกรณ์ภายนอก
- USB-UART bridge สำหรับ log, trace และ terminal emulation
- อินเทอร์เฟซ Shell พร้อมคำสั่งสำหรับเข้าถึงฟังก์ชันเฉพาะของบอร์ด
- Bootloader แบบ UF2 ที่สามารถอัปเกรดได้ด้วยตัวเอง
USB – พอร์ต USB Type-C สำหรับการโปรแกรมและการชาร์จแบตเตอรี่
การขยาย
- 2x 20-pin headers และ castellated holes รวม 31 GPIO แบบมัลติฟังก์ชัน (8 ขา สามารถใช้เป็น ADC input ได้), VBUS, VSYS, GND; รองรับแรงดัน I/O ที่ 1.8V หรือ 3.3V
- จุดทดสอบ/แพดบัดกรีสำหรับ USB, Reset, SWD
การดีบัก – Arm Serial Wire Debug (SWD) port
อื่น ๆ
- ปุ่ม User และ DFU/RST
- 1x ไฟ LED สำหรับ nRF54L15; และ LED สำหรับ Bootloader, UART, CMSIS-DAP ที่เชื่อมต่อกับ nRF52820
- คอนเนกเตอร์ U.FL สำหรับเสาอากาศ 2.4 GHz
- คอนเนกเตอร์ U.FL สำหรับเสาอากาศ NFC
การจ่ายไฟ
- อินพุต 5V ผ่านพอร์ต USB Type-C
- อินพุต 1.8 ถึง 5.5V ผ่านขา VSYS
- ชิป TPS63901 buck-boost converter กระแสไหลนิ่ง (quiescent current) 75 nA พร้อมแหล่งจ่าย 1.8V/3.3V สำหรับ I/O
ขนาด – 55.88 x 20.32 มม.
น้ำหนัก – 15 กรัม

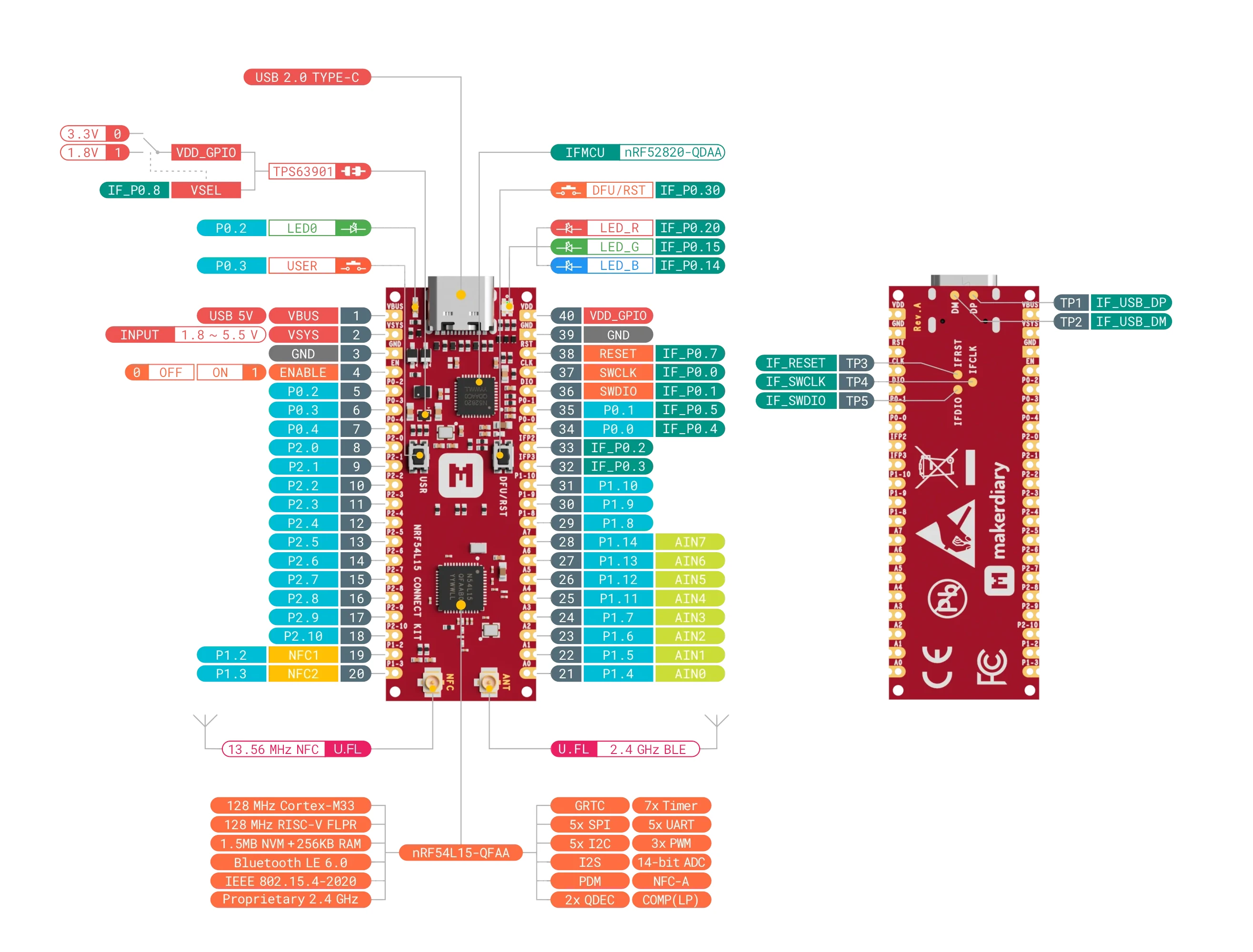

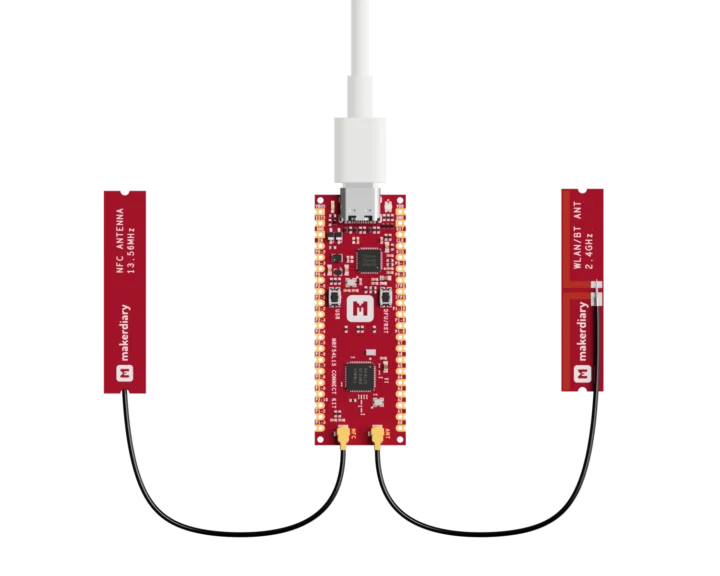

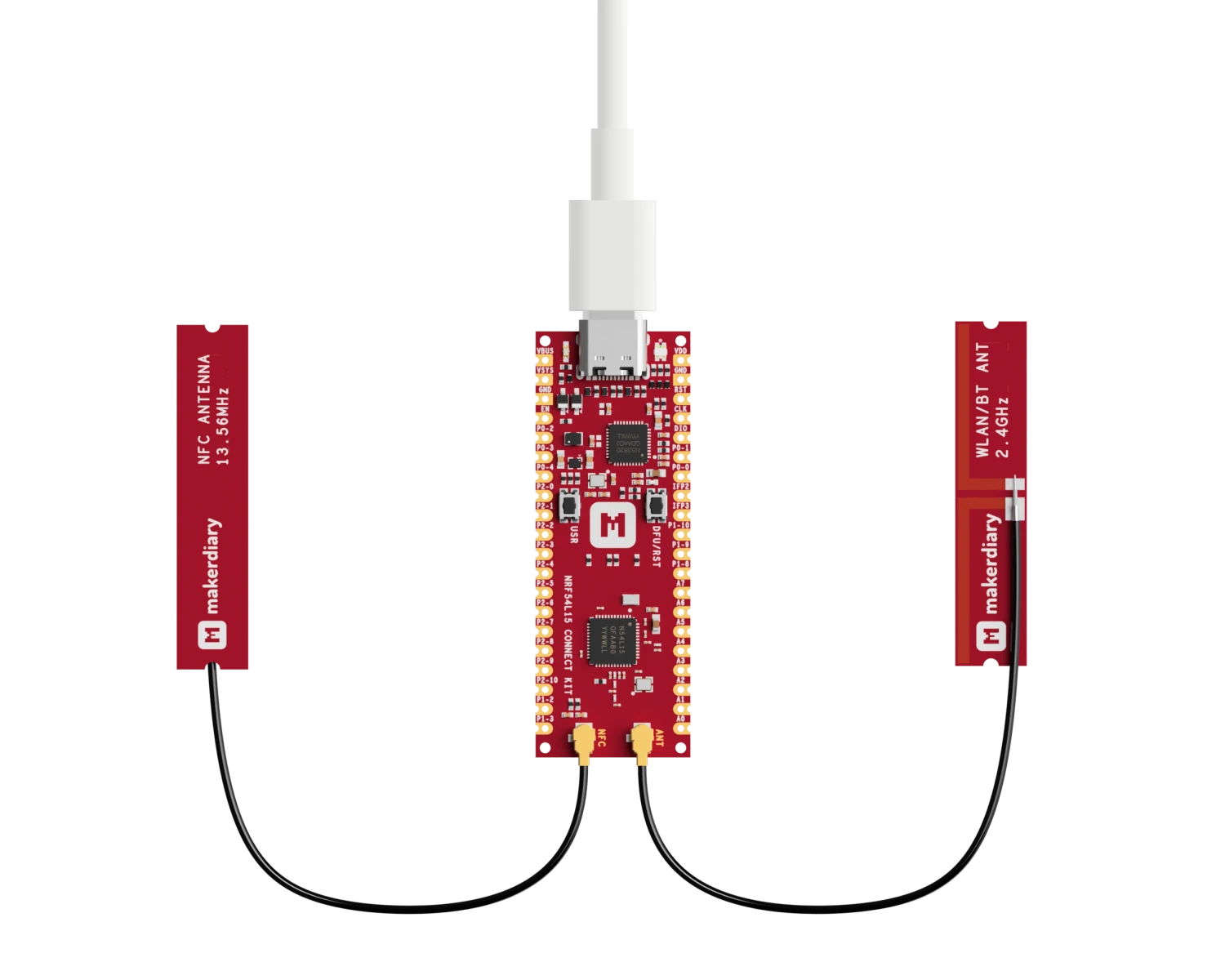

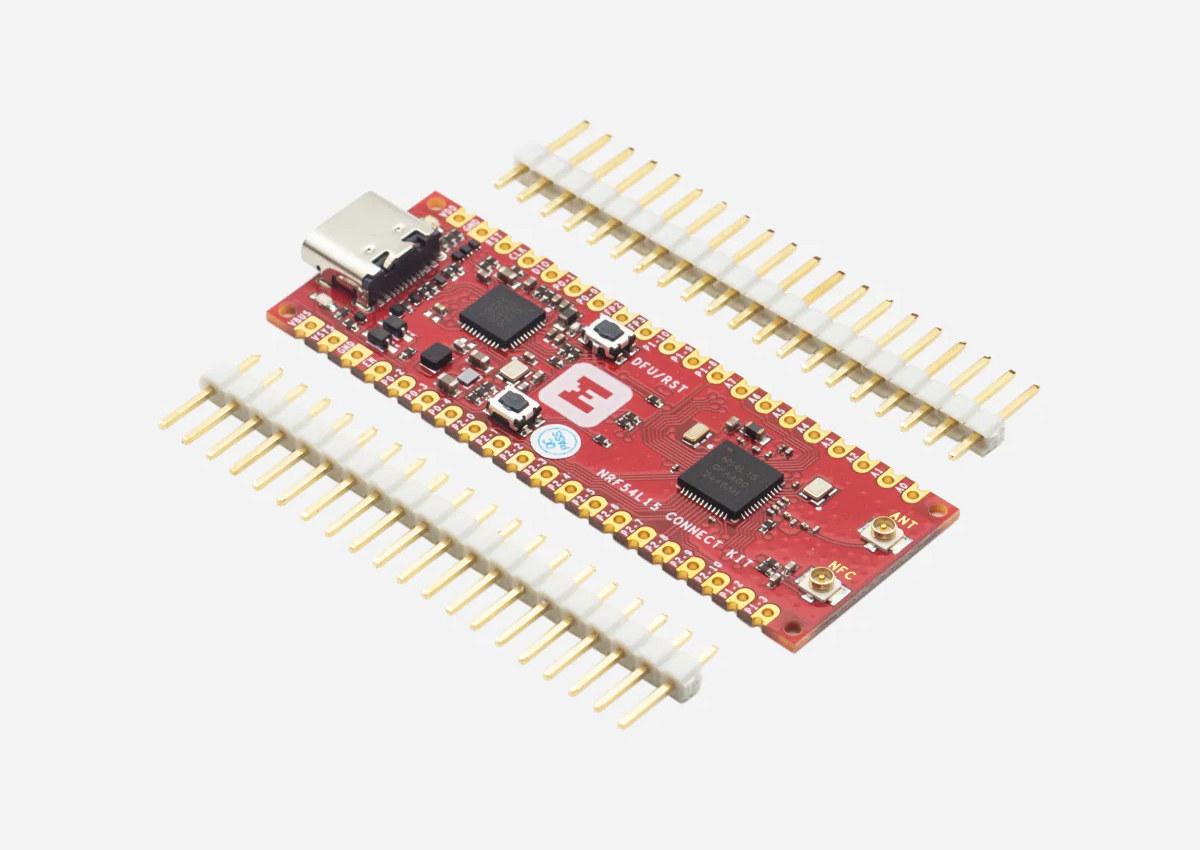

nRF54L15 Connect Kit มาพร้อมกับ Header แบบแยกหรือบัดกรีแล้ว รวมถึงสายอากาศ 2.4 GHz (WiFi/Bluetooth) และ สายอากาศ 13.56 MHz (NFC) โดยบอร์ดนี้รองรับ nRF Connect SDK ที่พัฒนาบน Zephyr RTOS และ MakerDiary ได้เผยแพร่เอกสาร, คู่มือเริ่มต้นใช้งาน และตัวอย่างโค้ดไว้บน Wiki และ GitHub.

ก่อนหน้านี้เราได้พูดถึงบอร์ดพัฒนา nRF54L15 อีกสองรุ่น ได้แก่ nRF54L15 DK รุ่นทางการจาก Nordic Semi และ XIAO nRF54L15 บอร์ด USB-C ขนาดจิ๋วจาก Seeed Studio ซึ่ง nRF54L15 Connect Kit ถือเป็นตัวเลือกที่อยู่ตรงกลาง ด้วยการออกแบบที่กะทัดรัดกว่าบอร์ดทางการ แต่มีขา I/O จำนวนมากกว่าและรองรับ NFC เมื่อเทียบกับบอร์ด XIAO แต่บอร์ดรุ่นนี้ยังไม่มีฟีเจอร์รองรับการชาร์จแบตเตอรี่

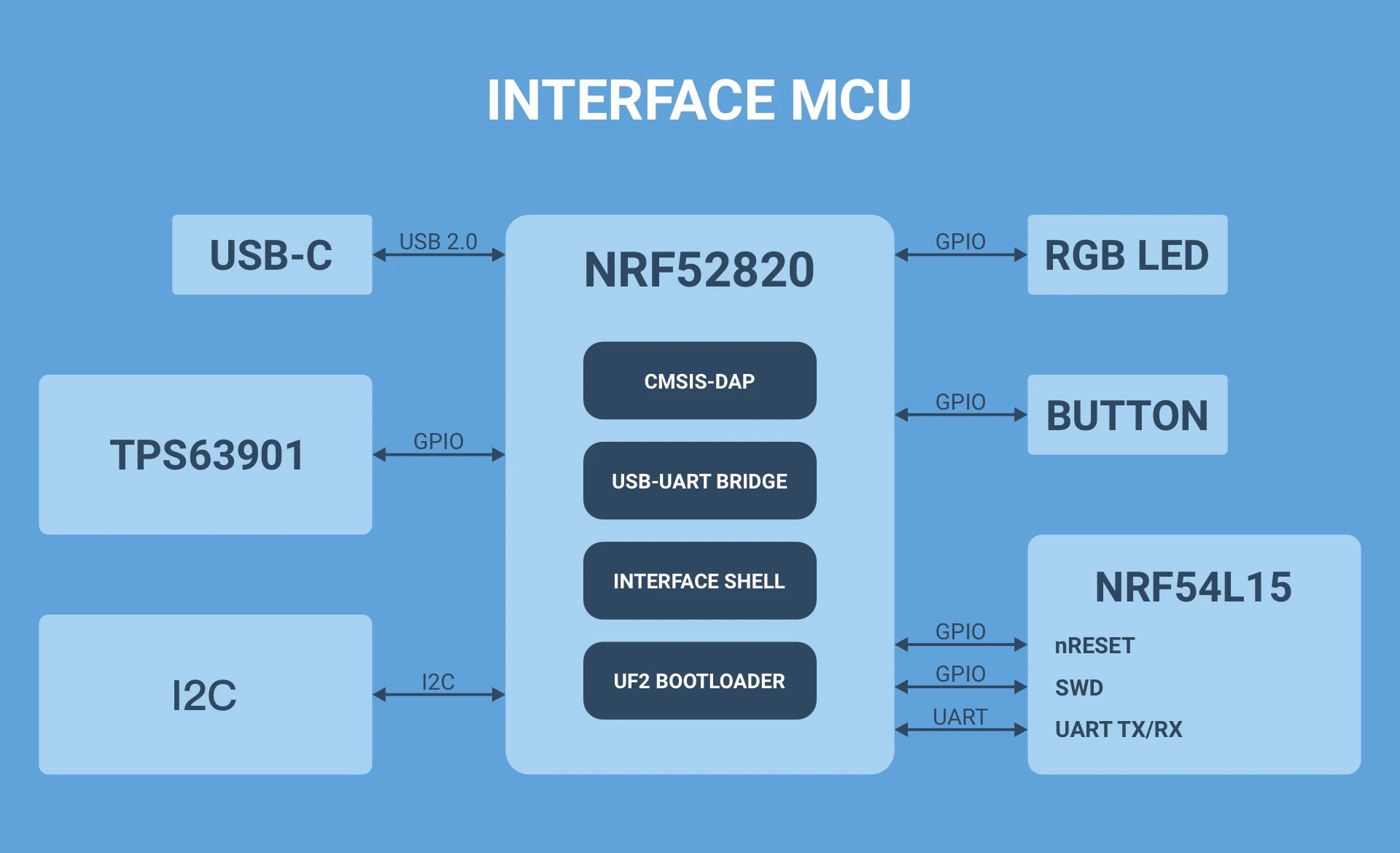

nRF52820 interface MCU — การเชื่อมต่อ MCU อินเทอร์เฟซ nRF52820

MakerDiary วางจำหน่าย nRF54L15 Connect Kit แบบ exclusively บนร้านค้าออนไลน์ของตนเอง ราคา $21.90 (~700฿) สำหรับรุ่นที่มาพร้อม เฮดเดอร์แบบหลวม (Loose Headers) และ $22.90 (~740฿) สำหรับรุ่นที่มี เฮดเดอร์บัดกรีมาให้แล้ว (Pre-soldered Headers) โดยทั้งสองรุ่นจะมาพร้อมกับ เสาอากาศ NFC และเสาอากาศ WLAN/BT แต่ราคานี้ไม่รวมค่าจัดส่งและภาษีต่างๆ
