Quectel KCMCA6S : โมดูล wM-Bus อุตสาหกรรม สำหรับสมาร์ทมิเตอร์

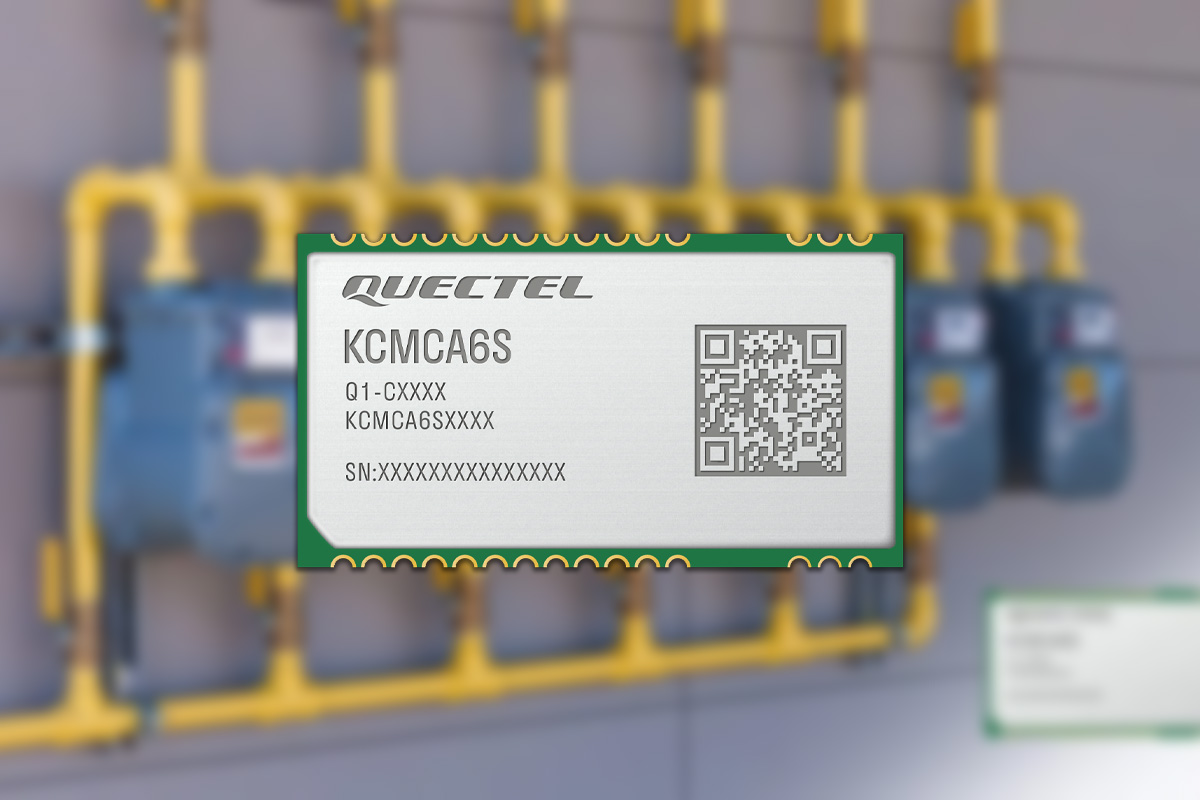

Quectel KCMCA6S เป็นซีรีส์โมดูล wireless M-Bus (wM-Bus) สำหรับงานอุตสาหกรรม ที่ใช้ชิปเซ้ต EFR32FG23 ของ Silicon Labs โมดูลนี้ทำงานที่ย่านความถี่ 868 MHz, 169 MHz และ 433 MHz และรองรับมาตรฐาน EN13757-4 wM-Bus สำหรับการประยุกต์ใช้งานด้านสมาร์ทมิเตอร์ และ AMI (Advanced Metering Infrastructure)

อุปกรณ์มาพร้อมโปรเซสเซอร์ Arm Cortex-M33, หน่วยความจำ SRAM 32 KB, แฟลช 256 KB และ ทรานซีฟเวอร์ Sub-GHz รองรับโหมดการทำงาน wM-Bus ได้หลายโหมด (T, C, S, R, N, F) พร้อมการสลับโหมดแบบไดนามิก, การกำหนดความถี่ที่ยืดหยุ่น, การทำงานพลังงานต่ำ และกลไกความปลอดภัยหลายชั้น, อินเทอร์เฟซที่รองรับ ได้แก่ USART, SWD และ GPIOs โดยสามารถเลือกใช้งาน EUSART, I²C และ ADC ผ่านการมัลติเพล็กซ์ขา I/O โมดูลนี้มีให้เลือก 2 รุ่น (มีหรือไม่มี SAW filter) และมาในแพ็กเกจแบบ LCC ขนาดกะทัดรัด 25.4 × 14.0 × 2.9 มม. เหมาะสำหรับระบบมิเตอร์น้ำ, ไฟฟ้า, แก๊ส และความร้อน

สเปคของ Quectel KCMCA6S :

MCU- Silicon Labs EFR32FG23
- คอร์ประมวลผล – Arm Cortex-M33 ความถี่สูงสุด 78 MHz
- หน่วยความจำ – SRAM 32 KB
- สตอเรจ – Flash 256 KB
- การสื่อสารไร้สาย
  - โปรโตคอล
    - Wireless M-Bus (มาตรฐาน EN13757)
    - Amazon Sidewalk แบบ Proprietary (อยู่ระหว่างการพัฒนา)
  - ย่านความถี่
    - 868 MHz
    - 169 MHz, 433 MHz (อยู่ระหว่างการพัฒนา)
  - Modulation – 2/4-FSK, OQPSK, DSSS, (G)MSK, OOK
  - โหมดการทำงาน
    - T, C
    - S, R, N, F (อยู่ระหว่างการพัฒนา)
  - กำลังส่ง (Tx power) – สูงสุด 14 dBm
  - ความไวในการรับสัญญาณ (Receiver sensitivity) – สูงสุด -105 dBm (ที่ 868.95 MHz, PER < 1%)
  - อัตราการส่งข้อมูลของชิป – 100 kcps (T1/T2)
  - สายอากาศ – อินเทอร์เฟซสายอากาศแบบ Pin 1 จุด
การขยาย – 11× GPIO พร้อมการรองรับ USART, SWD และ EUSART, I²C, ADC ผ่านการมัลติเพล็กซ์
แหล่งจ่ายไฟ – 1.71 V ถึง 3.8 V (ทั่วไป 3.3 V)

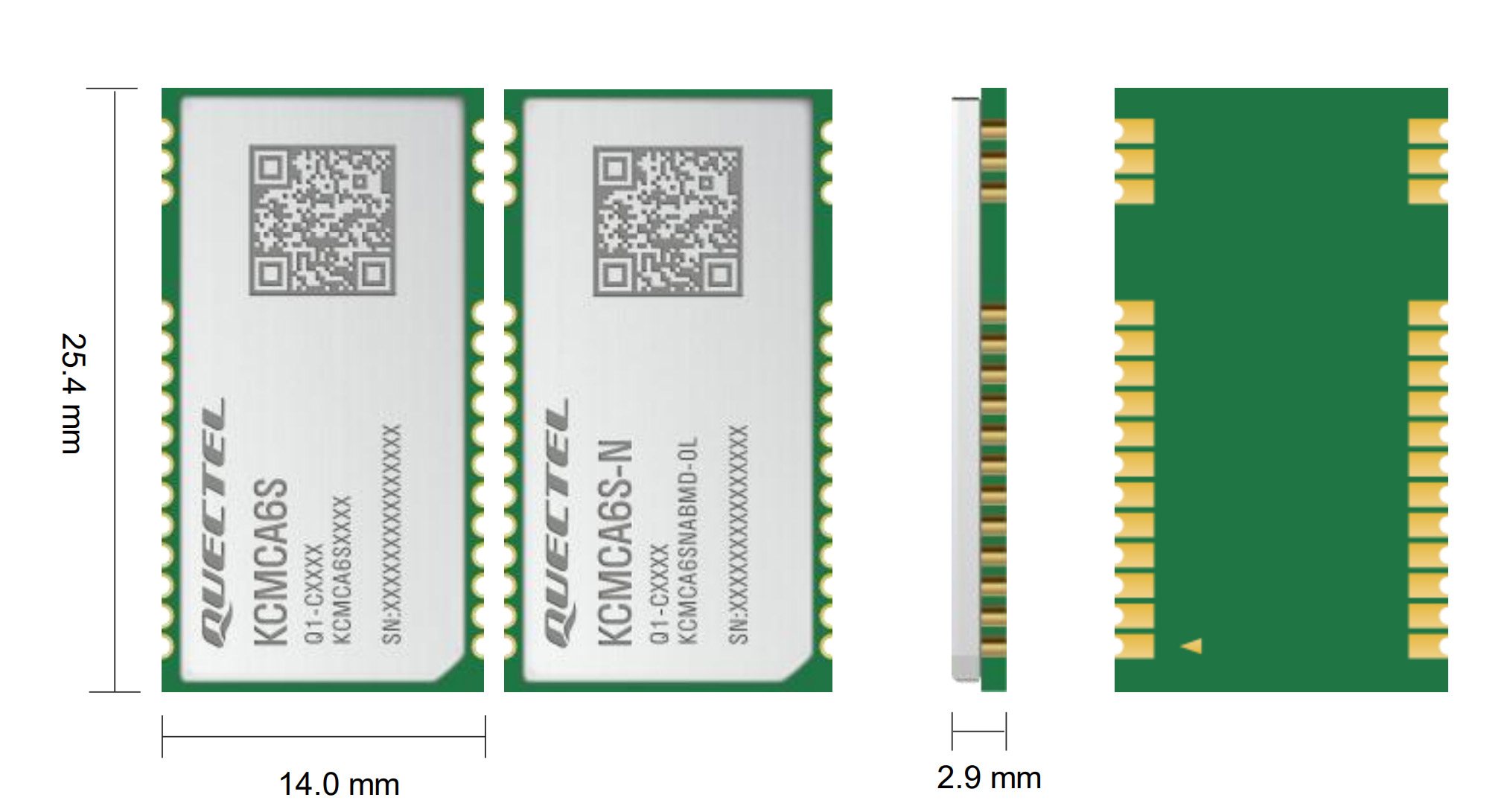

ขนาด – 25.4 × 14.0 × 2.9 มม.
อุณหภูมิ
- การทำงาน: -40 °C ถึง +85 °C
- การเก็บรักษา: -45 °C ถึง +95 °C
การรับรองมาตรฐาน – CE (อยู่ระหว่างดำเนินการ)

ซีรีส์ KCMCA6S มีให้เลือก 2 รุ่น ได้แก่ KCMCA6SABMD-0L มาพร้อม SAW filter แบบบูรณาการ เพื่อช่วยลดการรบกวนของสัญญาณ และ KCMCA6SNABMD-0L รุ่น ไม่มี SAW filter เพื่อลดต้นทุน และมีการสูญเสียพลังงานต่ำกว่าเล็กน้อย

เนื่องจาก KCMCA6S ใช้ชิปเซ็ต EFR32FG23 ของ Silicon Labs จึงสามารถรองรับการใช้งาน Simplicity Studio IDE, ไลบรารีไดรเวอร์ และสแตกโปรโตคอลไร้สายสำหรับ wM-Bus ได้ นอกจากนี้ยังมี ไลบรารีสำหรับการเข้ารหัส AES และการรองรับเพิ่มเติมสำหรับ Sidewalk รวมถึงโปรโตคอลเฉพาะ (Proprietary Protocols) ซึ่งยังอยู่ระหว่างการพัฒนาโดย Quectel.

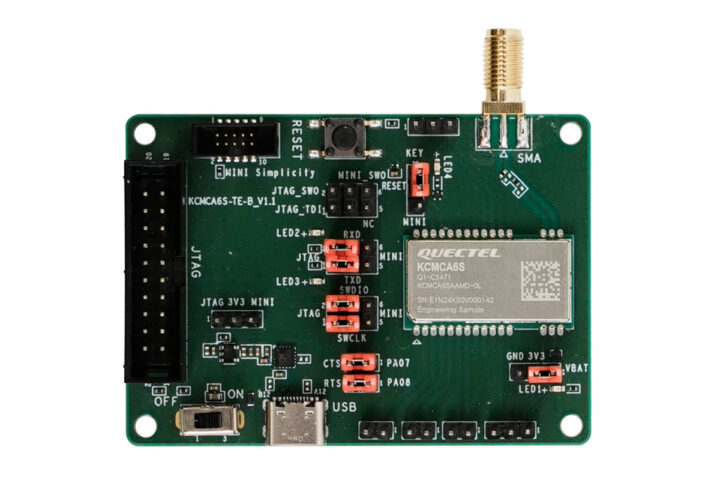

KCMCA6S TE-B Development Board — บอร์ดพัฒนา KCMCA6S TE-B

ทางบริษัทได้ระบุว่าบอร์ดพัฒนา KCMCA6S TE-B ถูกออกแบบมาเพื่อใช้ทดสอบและประเมินการทำงานของโมดูลซีรีส์ KCMCA6S โดยบอร์ดนี้มาพร้อมกับ USB-to-UART bridge, อินพุตไฟเลี้ยงแบบ USB Type-C, คอนเนกเตอร์ JTAG และ Mini Simplicity สำหรับการดีบักและอัปเดตเฟิร์มแวร์ รวมถึงคอนเนกเตอร์ SMA สำหรับทดสอบ RF นอกจากนี้ยังมี สวิตช์เปิด/ปิด, ปุ่มรีเซ็ต, GPIO headers, test points และไฟ LED แสดงสถานะ สำหรับตรวจสอบพลังงานและการทำงานของข้อมูล, ทางบริษัทได้กล่าวถึงบอร์ดพัฒนา KCMCA6SNABTB-0L ด้วย แต่เรายังไม่พบข้อมูลรายละเอียดของบอร์ด

ก่อนหน้านี้เราเคยเขียนถึง Quectel KG200Z LoRa module ที่ต่อมามีการเพิ่มการรองรับ wM-Bus แต่สำหรับซีรีส์ KCMCA6S ใหม่นี้ มาพร้อม wM-Bus ในตัว และเพิ่มทั้ง ย่านความถี่ใหม่ รวมถึงคุณสมบัติด้านความปลอดภัยที่มากขึ้น เราเองก็เคยเห็น MCU อื่น ๆ เช่น Semtech LR2021 และ STMicro STM32WL ที่รองรับโปรโตคอล wM-Bus และถูกนำมาใช้กับงานลักษณะเดียวกัน

ทางบริษัทยัง ไม่ได้เปิดเผยรายละเอียดราคา โดยหากต้องการข้อมูลเพิ่มเติมจะต้อง ติดต่อบริษัทโดยตรง ซึ่งยังสามารถหาข้อมูลเสริมได้จาก หน้าเว็บผลิตภัณฑ์ และข่าวประชาสัมพันธ์.
