Olimex ESP32-C5-EVB – บอร์ด IoT WiFi 6 แบบ Dual-band พร้อมรีเลย์, อินพุตแยกออปโต และรองรับแบตเตอรี่ LiPo

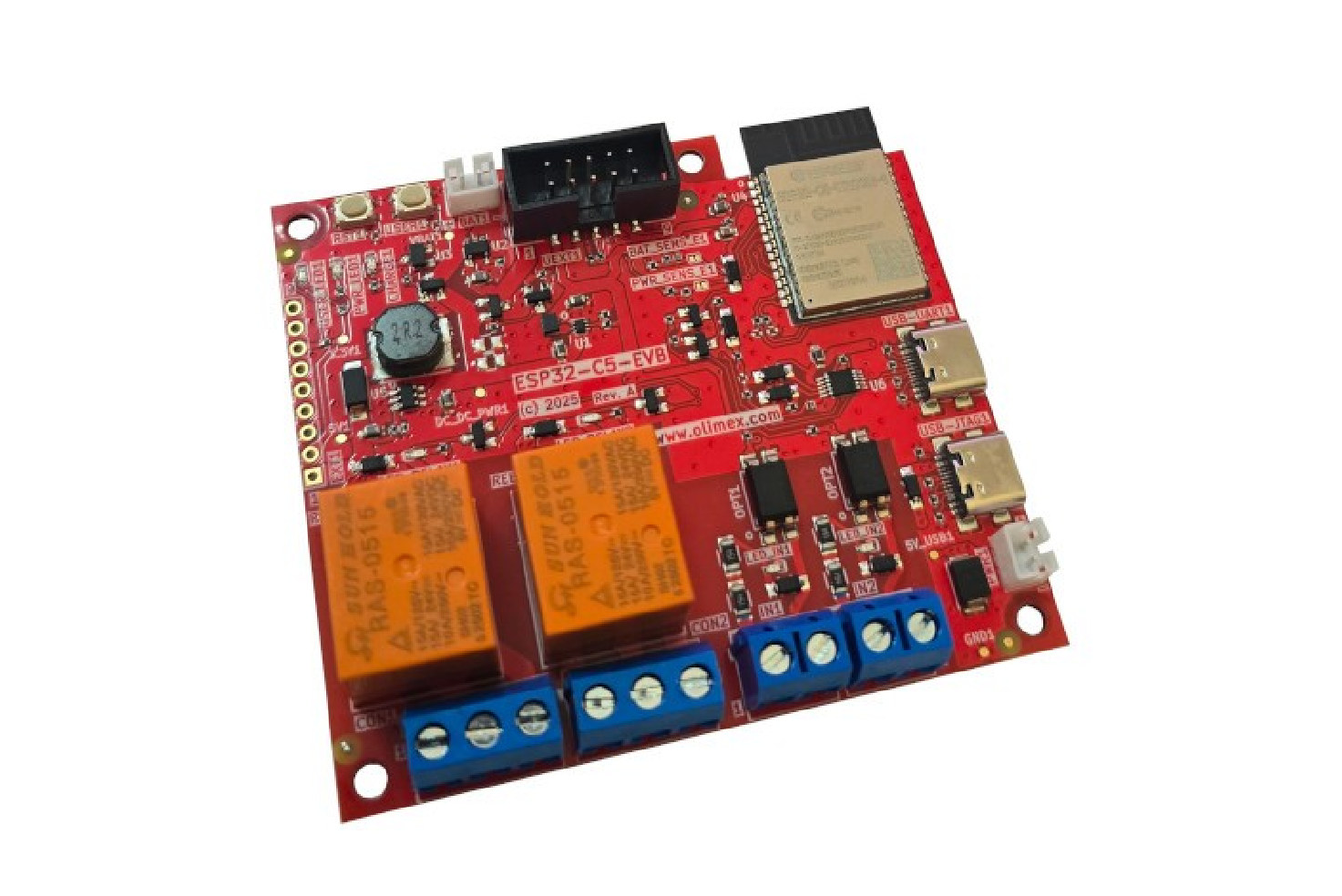

Olimex ESP32-C5-EVB เป็น Evaluation board ที่ใช้โมดูล Espressif’s ESP32-C5-WROOM-N8R4 มาพร้อมการเชื่อมต่อไร้สาย WiFi 6 แบบ Dual-band (2.4/5.0GHz), Bluetooth 5.0 LE, และ 802.15.4 (Zigbee/Thread/Matter) รวมถึงหน่วยความจำ Flash ขนาด 8MB และ PSRAM ขนาด 4MB

บอร์ดนี้มีการรวม รีเลย์ 2 ตัว (รองรับ 250V/10A), อินพุตแยกด้วยออปโตคัปเปลอร์ 2 ช่อง, และ วงจรชาร์จแบตเตอรี่ LiPo พร้อมตัวแปลง Step-up คุณสมบัติอื่น ๆ ได้แก่ พอร์ต USB-C, คอนเนกเตอร์ UEXT สำหรับการขยาย และปุ่มกด 2 ปุ่ม บอร์ดนี้ถือว่าเป็นหนึ่งในบอร์ด ESP32-C5 รุ่นแรก ๆ ที่เราได้เห็นหลังจากที่มีบอร์ด ESP32-C5-DevKitC-1 ของ Espressif และบอร์ด WT99P4C5-S1 ของ Wireless Tag ที่ใช้ ESP32-C5 เป็นตัวประมวลผลร่วมด้านการเชื่อมต่อไร้สาย ให้กับไมโครคอนโทรลเลอร์ ESP32-P4

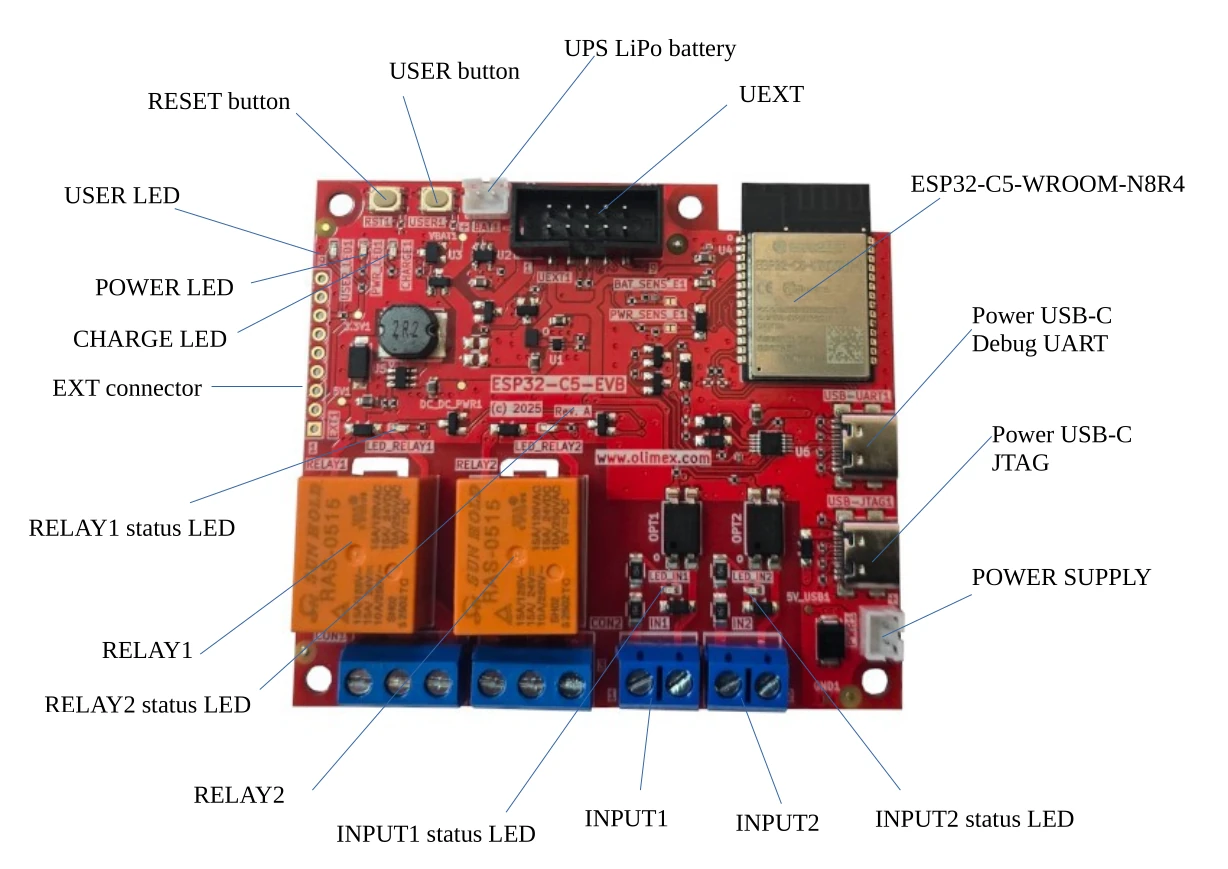

สเปคของ Olimex ESP32-C5-EVB :

Wireless module – ESP32-C5-WROOM-N8R4
- SoC – Espressif Systems ESP32-C5
- CPU
  - โปรเซสเซอร์ RISC-V 32 บิต แบบ Single-core @ สูงสุด 240 MHz
  - Low-power RISC-V core @ 40 MHz สำหรับงานที่ต้องการประหยัดพลังงาน
- หน่วยความจำ – SRAM บนชิป, รองรัรบ external PSRAM
- ที่เก็บข้อมูล – ROM 320 KB, รองรับ external flash
- การเชื่อมต่อ
  - WiFi 6 แบบ Dual-band 802.11ax ที่ย่าน 2.4GHz และ 5GHz พร้อมรองรับมาตรฐาน WiFi 4 (802.11b/g/n) เพื่อความเข้ากันได้ย้อนหลัง
  - Bluetooth 5.0 Low Energy (LE)
  - คลื่นวิทยุ 802.15.4 สำหรับ Zigbee 3.0, Thread 1.3 และ Matter
- หน่วยความจำ – PSRAM ขนาด 4MB
- ที่เก็บข้อมูล – SPI Flash ขนาด 8MB
- สายอากาศ PCB
USB
- พอร์ต USB-C สำหรับจ่ายไฟและดีบัก
- พอร์ต USB-C JTAG
รีเลย์ – 2x รีเลย์ SUN HOLD RAS-0515 (250V / 10A) พร้อมขั้วต่อแบบ Terminal block 3 พิน
การขยาย
- 2x อินพุตแยกออปโต (Opto-isolated inputs) ผ่าน Terminal block
- คอนเนกเตอร์ UEXT แบบ 10 พิน สำหรับโมดูลเสริมของ Olimex
- Header 9 พิน (ยังไม่บัดกรี) ประกอบด้วย 5x GPIO, ESP_EN, 5V, 3.3V และ GND
อื่น ๆ – ปุ่ม Boot และ Reset
การจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- วงจรชาร์จ UPS สำหรับ LiPo และตัวแปลง Step-up; บอร์ด ESP32-C5-EVB สามารถทำงานต่อด้วยแบตเตอรี่ได้แม้แหล่งจ่ายไฟหลักถูกตัดออก
ขนาด – 80 x 70 มม.

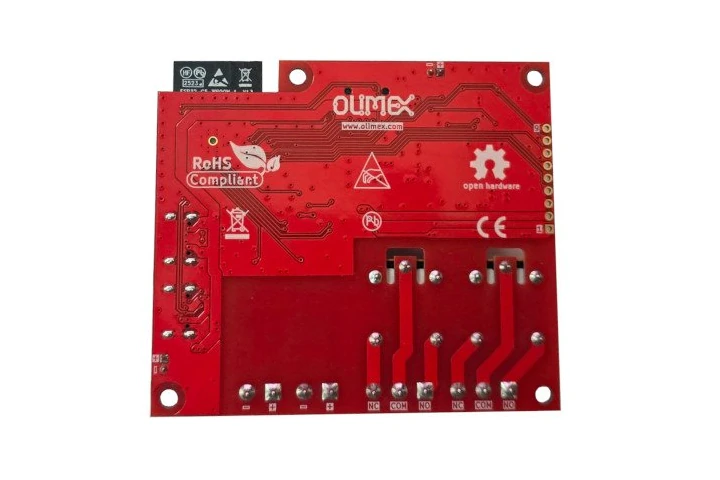

เช่นเดียวกับบอร์ดส่วนใหญ่ (หรือทั้งหมด) ของ Olimex, ESP32-C5-EVB เป็นฮาร์ดแวร์โอเพ่นซอร์ส โดยมีไฟล์ KiCad (schematics, PCB layout), ไฟล์ Gerber, รายการวัสดุ (BoM) และอื่น ๆ เผยแพร่บน GitHub พร้อมคู่มือผู้ใช้

ขณะนี้ยังไม่มีเฟิร์มแวร์ให้ดาวน์โหลด แต่มีข้อมูลว่า ESP32-C5 รองรับ ESP-IDF 5.5 เนื่องจาก ESP32-C5-WROOM-N8R4 เป็นโมดูลใหม่มาก ทำให้แพลตฟอร์ม/เฟิร์มแวร์ยอดนิยมอย่าง Arduino, PlatformIO, MicroPython และ ESPHome ยังไม่ถูกพอร์ตมาใช้กับไมโครคอนโทรลเลอร์ WiFi 6 แบบ Dual-band รุ่นใหม่นี้

การใช้งานเป้าหมาย ได้แก่ ตัวควบคุมสมาร์ตโฮมและฮับอัตโนมัติ, การตรวจสอบอุตสาหกรรมและการสลับรีเลย์, อุปกรณ์ IoT ระยะไกลที่มีแหล่งพลังงานไม่เสถียร, การสร้างต้นแบบผลิตภัณฑ์ IoT ที่ใช้ WiFi 6 แบบ Dual-band และเกตเวย์ IoT แบบหลายโปรโตคอล

บอร์ด ESP32-C5-EVB วางจำหน่ายในราคา 16.95 ยูโร (~630฿) บนร้านค้า Olimex, และจะได้ราคาถูกลงเล็กน้อยหากสั่งซื้อหลายบอร์ดพร้อมกัน

แปลจากบทความภาษาอังกฤษ : Olimex ESP32-C5-EVB – A dual-band WiFi 6 IoT board with relays, opto-isolated inputs, LiPo battery support
