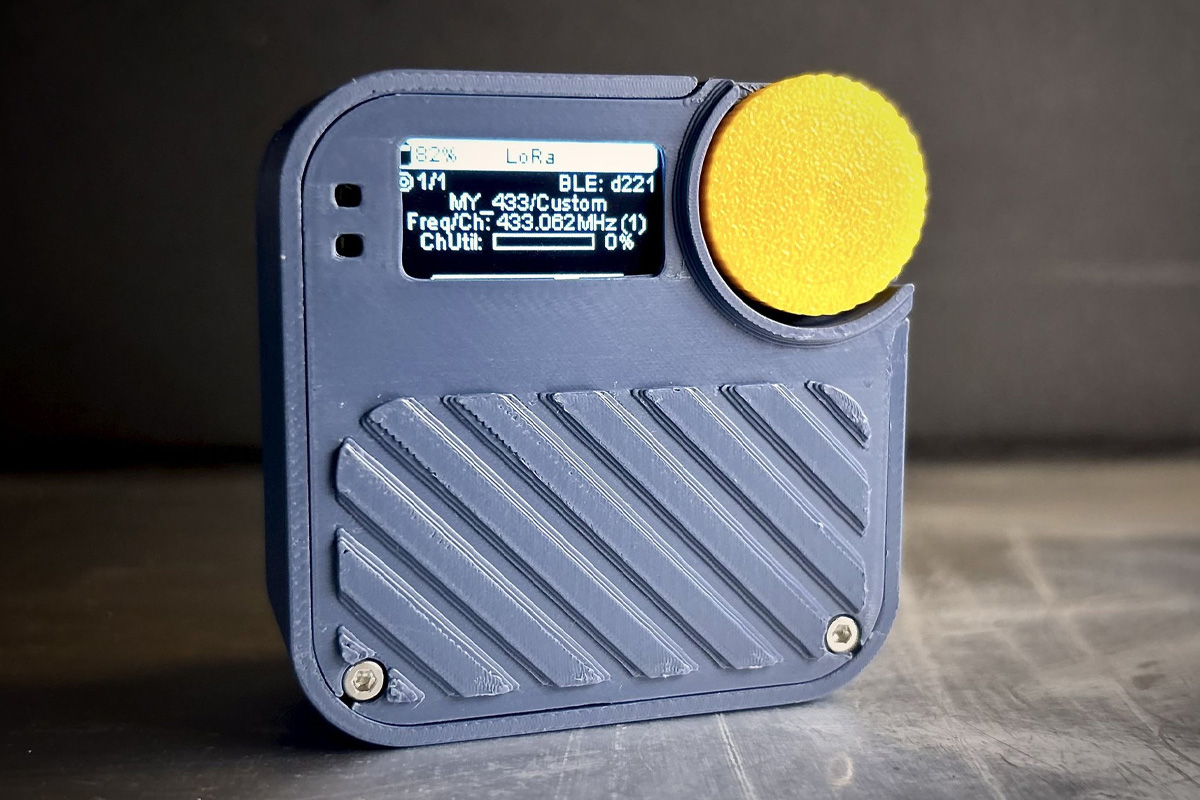

FoBE IDEA Mesh Tracker C1 – อุปกรณ์ติดตามตำแหน่ง GPS แบบ off-grid โดยใช้ LoRa และชิป nRF52840

FoBE IDEA Mesh Tracker C1 ออกแบบโดย FoBE Studio ในประเทศจีน เป็นอุปกรณ์สื่อสารผ่าน LoRa สำหรับใช้งานนอกเครือข่าย (off-grid) ที่ออกแบบมาเพื่อการติดตามตำแหน่ง GPS, แลกเปลี่ยนข้อมูลจากเซนเซอร์ และสร้างเครือข่ายแบบ mesh ในสภาพแวดล้อมห่างไกล, อุปกรณ์นี้ใช้ไมโครคอนโทรลเลอร์ Nordic nRF52840 ภายในมีโมดูล LoRa, GPS, BLE และเซนเซอร์ตรวจจับการเคลื่อนไหว ทำให้เหมาะสำหรับงานติดตามตำแหน่ง, การตรวจวัดสภาพแวดล้อม และโครงการสื่อสารนอกเครือข่าย (off-grid)

ตัวอุปกรณ์มีโมดูล GPS, LoRa transceiver, หน้าจอ OLED ขนาด 0.96 นิ้ว, ลำโพง buzzer, เซนเซอร์ accelerometer 3 แกน และ gyroscope 3 แกน มีพอร์ตเชื่อมต่อประกอบด้วย USB-C, SWDIO/SWCLK header สำหรับดีบัก, ขั้วต่อขยาย header GPIO แบบ 8 พิน, และคอนเนกเตอร์สายอากาศ IPEX คู่ สำหรับ LoRa และ GPS นอกจากนี้ยังมีปุ่มหมุน (rotary encoder), ปุ่มผู้ใช้ 2 ปุ่ม และไฟ LED แสดงสถานะ 2 ดวง สำหรับควบคุมและแสดงผลสถานะการทำงาน, พลังงานจ่ายผ่านหัวต่อ MX1.25 แบบ 2 พิน สำหรับเชื่อมต่อแบตเตอรี่ เพื่อให้ใช้งานได้แบบพกพาในโครงการ IoT กลางแจ้ง

สเปคของ FoBE IDEA Mesh Tracker C1:

SoC – Nordic Semiconductor nRF52840
- CPU – ไมโครคอนโทรลเลอร์ 32-bit Arm Cortex-M4F ความถี่ 64 MHz
- หน่วยความจำ/เก็บข้อมูล – Flash 1 MB, RAM 256 KB
- การเชื่อมต่อไร้สาย (Wireless) – รองรับ Bluetooth 5, Thread, ANT, Bluetooth Mesh, 802.15.4 (Zigbee) และโหมด 2.4 GHz แบบ proprietary
จอแสดงผล – หน้าจอ OLED ขนาด 0.96 นิ้ว เชื่อมต่อผ่าน I²C (ขา P0.27 SCL, P0.07 SDA)
เสียง – ลำโพง Buzzer ความถี่ 2.7 kHz ควบคุมผ่านทรานซิสเตอร์ S9013
การสื่อสารไร้สาย (Wireless)
- LoRa Transceiver – ชิป Semtech SX1262 รองรับความถี่ทั่วโลก: 433 MHz, 868 MHz, 915 MHz, 923 MHz
  - การมอดูเลต – LoRa / (G)FSK
  - กำลังส่ง (TX power) สูงสุด +22 dBm, ความไวในการรับ –148 dBm
  - กระแสขณะรับสัญญาณ (RX current) ≈ 4.2 mA
  - TCXO 1.8V เพื่อความเสถียรของความถี่
- โมดูล GNSS – Quectel L76KB-A58 รองรับ GPS / BeiDou (สามารถเลือกใช้ GLONASS ได้ผ่านจัมเปอร์ CONSTELLATION)
  - ขา 1 PPS (P0.08) • ขา WAKE (P0.06)
  - ขา UART: TXD (P1.09) / RXD (P0.12) • RESET (P0.04)
  - รองรับ Active Antenna ผ่านวงจร LNA bias network (คอยล์ 47 nH, ตัวต้านทาน 100 Ω, ไดโอดป้องกัน ESD)
USB – พอร์ต USB Type-C พร้อมวงจรป้องกัน ESD สำหรับการจ่ายไฟและส่งข้อมูล
การขยาย (Expansion)
- header ภายนอก 8 พิน พร้อม GPIO 6 ขา (จาก MCU I/O bank)
- 2x คอนเนกเตอร์ MFP (Multi-Function Port) จำนวน 2 ชุด สำหรับขยาย GPIO
ดีบัก – SWD debug header (SWDIO/SWCLK) สำหรับอัปโหลดเฟิร์มแวร์
อื่น ๆ
- ปุ่มหมุน (Rotary encoder) พร้อมปุ่มกดในตัว
- 2x คอนเนกเตอร์สายอากาศ IPEX (สำหรับ LoRa และ GPS)
- 1x สายอากาศในตัว (Chip antenna) สำหรับ BLE
- เซนเซอร์ตรวจจับการเคลื่อนไหวในตัว
- ปุ่มรีเซ็ตและปุ่มผู้ใช้
- ไฟแสดงสถานะ Power LED และ Charging LED
พลังงาน
- รับไฟ 5V จากพอร์ต USB Type-C
- GPIO header รองรับแรงดัน 3.3V และ 5V
- คอนเนกเตอร์แบตเตอรี่
- Texas Instruments TPS62825DMQR step-down converter
- ชิปชาร์จแบตเตอรี่ TI BQ21040 Li-ion Linear Charging IC
- ไดโอดป้องกันไฟย้อนกลับแบบ Schottky (B5819WS)
- แรงดันอินพุตทั่วไป 3.0 – 5.5 V

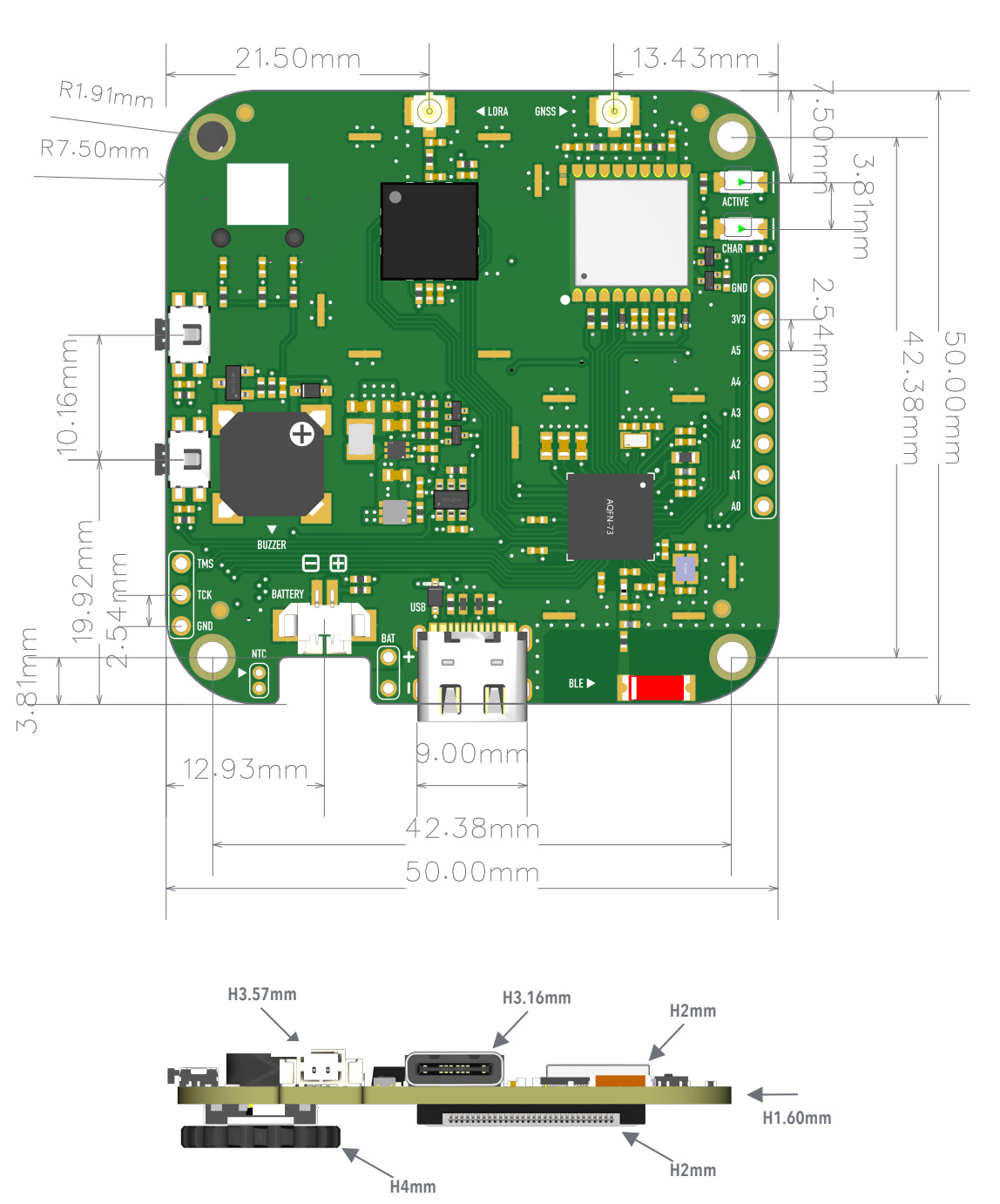

ขนาด – 50 x 50 มิลลิเมตร (PCB)

เมื่อพิจารณาดูบอร์ดอย่างละเอียด จะเห็นว่ามีแผ่นบัดกรีสำหรับ NTC (Negative Temperature Coefficient) thermistor และคอนเนกเตอร์แบตเตอรี่ รวมถึงคอนเนกเตอร์ MFP (Multi-Function Pin) จำนวนสองชุด ซึ่งน่าจะใช้สำหรับขยายขา GPIO ของบอร์ด

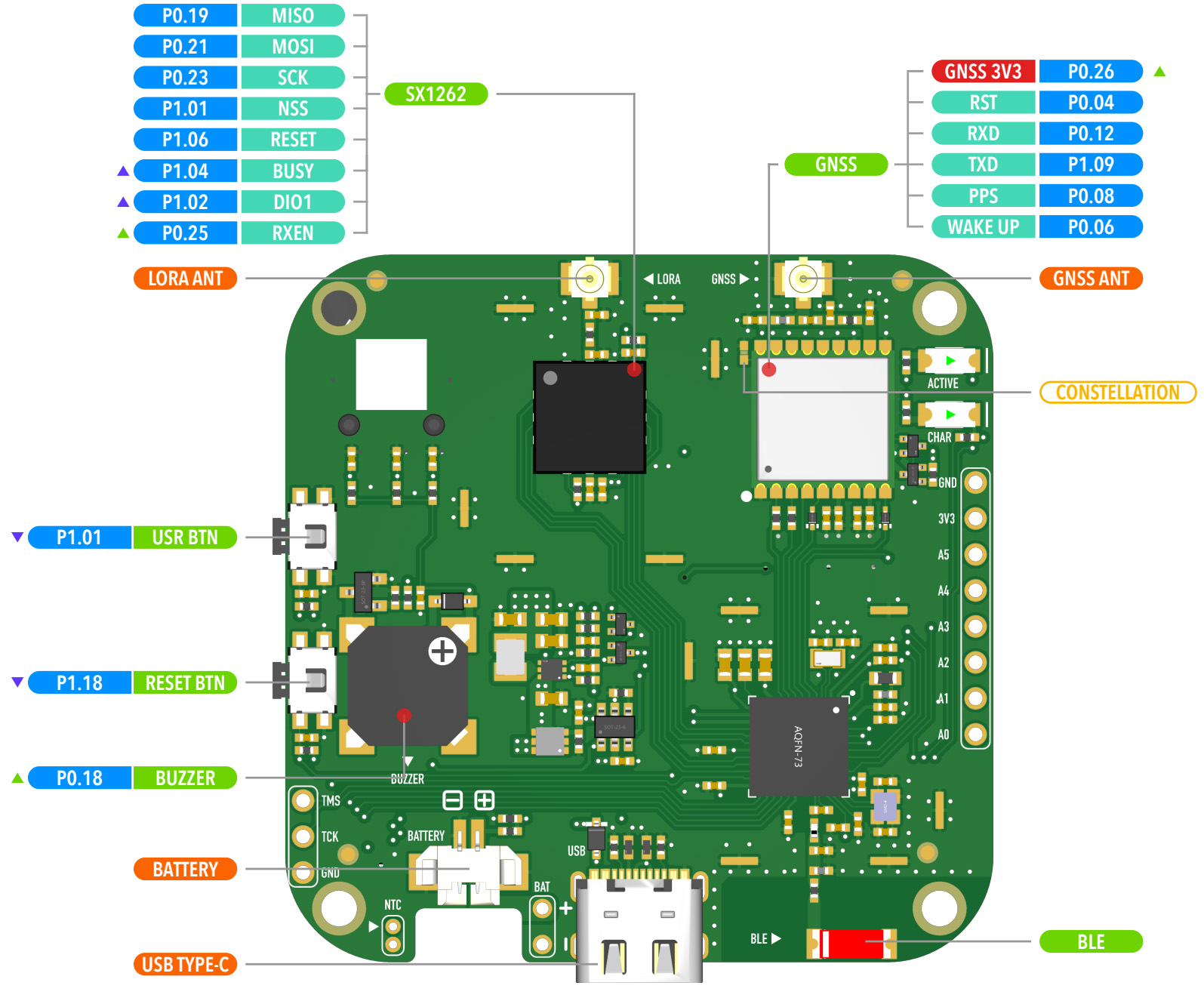

FoBE IDEA Mesh Tracker C1 Hardware Overview — ภาพรวมของ FoBE IDEA Mesh Tracker C1

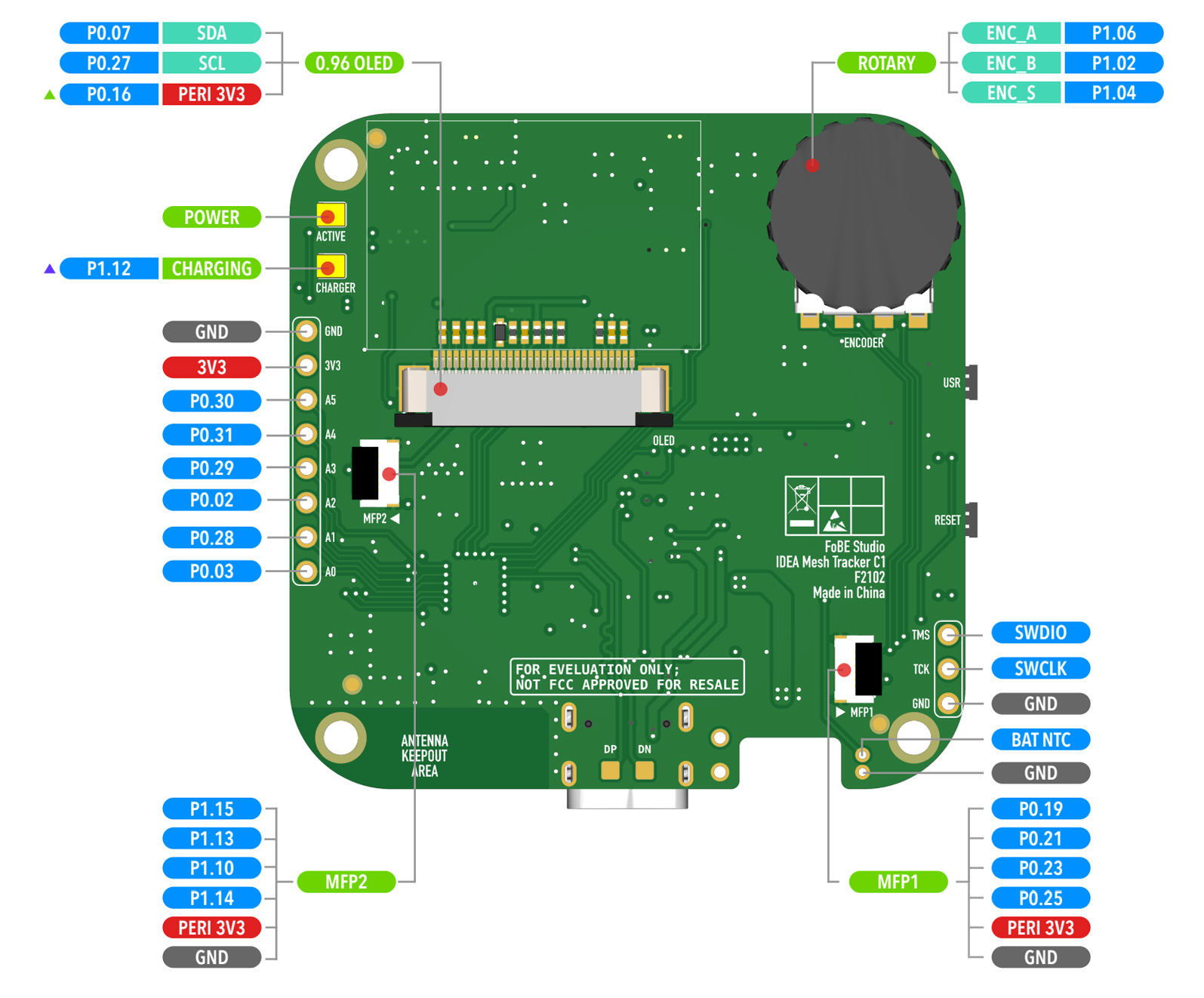

FoBE IDEA Mesh Tracker C1 Control Board Pinout — แผงควบคุม Mesh Tracker C1 และผังขา (Pinout)

ด้านการรองรับซอฟต์แวร์ ทางบริษัทไม่ได้ระบุชัดเจนว่าอุปกรณ์นี้รองรับแพลตฟอร์มอย่าง Arduino, MicroPython, CircuitPython, Zephyr RTOS หรืออื่น ๆ หรือไม่ แต่บน FoBE Studio GitHub repositories มีโปรเจกต์เช่น fobe-nrf52-arduino และ fobe-nrf52-platformio ซึ่งอ้างอิงจาก Adafruit nRF52 core ซึ่งหมายความว่าอุปกรณ์นี้อย่างน้อยก็สามารถใช้งานร่วมกับ Arduino และ PlatformIO ได้ และสามารถรันเฟิร์มแวร์ Meshtastic พร้อมการตั้งค่าผ่าน BLE ได้ด้วย
สามารถดูข้อมูลเพิ่มเติมได้จากหน้าwiki ของโปรเจกต์

ก่อนหน้านี้มีผลิตภัณฑ์ลักษณะใกล้เคียงกัน เช่น LILYGO T-LoRa Pager สำหรับการส่งข้อความผ่าน LoRa, Blackout Comms Cluster ระบบส่งข้อความและแชร์ GPS แบบ off-gri ที่ตั้งค่าล่วงหน้าและมีระบบความปลอดภัยแบบเข้ารหัส, Wio Tracker L1 Pro โหนด LoRa แบบใช้แบตเตอรี่ มาพร้อมเฟิร์มแวร์ Meshtastic สำหรับการส่งข้อความและแชร์พิกัด GPS แบบประหยัดพลังงาน และ LILYGO T-Deck Pro อุปกรณ์สื่อสารแบบออฟไลน์ที่มีหน้าจอ e-paper ขนาด 3.1 นิ้วแบบสัมผัส, แป้นพิมพ์ QWERTY แบบ Blackberry, โมดูล GPS, ลำโพง, ไมโครโฟน, ช่องเสียง 3.5 มม., รวมถึงเซนเซอร์ IMU และ วัดแสง

FoBE IDEA Mesh Tracker C1 มีวางจำหน่ายบน Tindie ร้าน FoBE Studio ในราคา $28.96 (~950฿)
