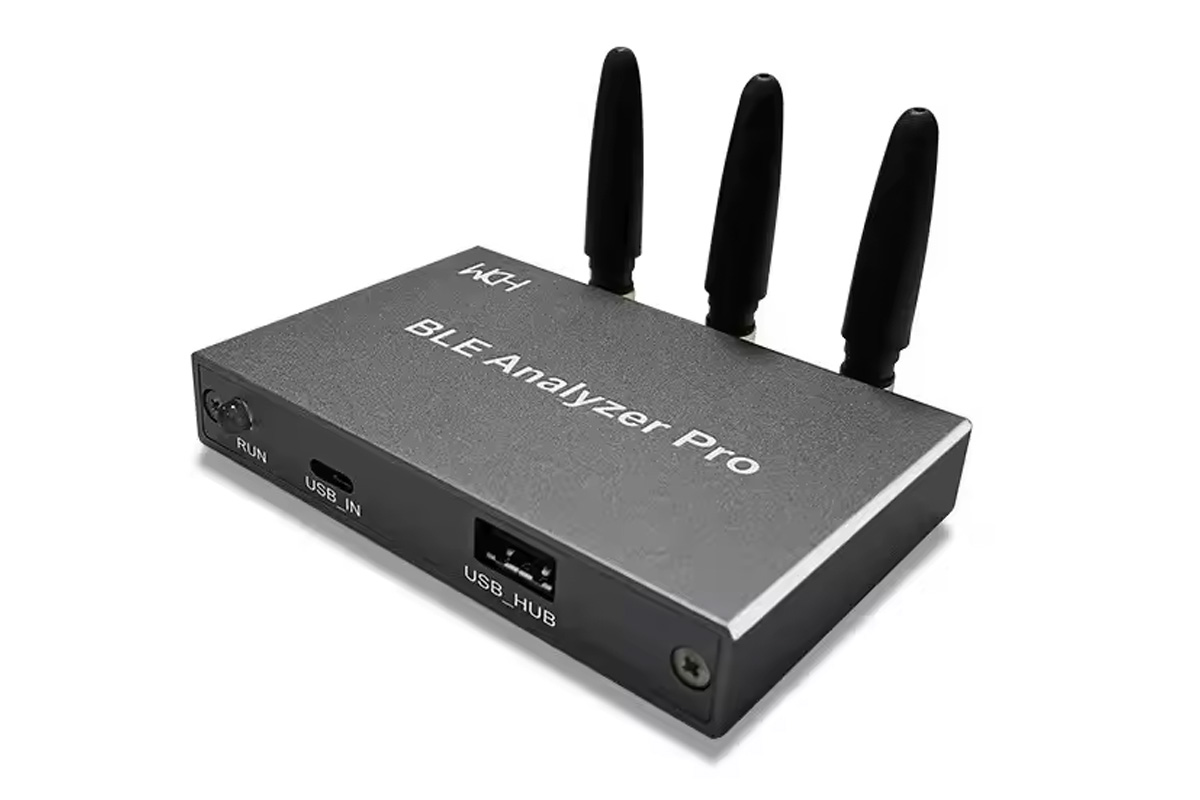

WCH BLE Analyzer Pro – เครื่องมือสำหรับดักจับ วิเคราะห์ และดีบักสัญญาณ Bluetooth LE

WCH BLE Analyzer Pro เป็นเครื่องมือสำหรับดักจับและดีบัก Bluetooth Low Energy (BLE) แบบ USB ออกแบบมาเพื่อจับข้อมูล แปลรหัส และวิเคราะห์แพ็กเก็ตการสื่อสาร BLE แบบเรียลไทม์

เครื่องมือวิเคราะห์นี้รองรับการปรับช่วงเวลาการโพล (polling interval), การติดตามแพ็กเก็ตทั้งแบบ Broadcast และแบบเชื่อมต่อ, การกรองที่อยู่ (address filtering) และการตรวจสอบแพ็กเก็ตอย่างละเอียด พร้อมสถิติและการแสดงผลแบบกราฟิก สามารถตรวจสอบข้อมูล BLE ทั้งแบบบรอดคาสต์และแบบเชื่อมต่อได้แบบเรียลไทม์ นอกจากนี้ยังมีฟังก์ชันเลือกโหมด PHY และควบคุมการทำงานของ whitening เพื่อให้สามารถตรวจสอบการสื่อสาร BLE ในระดับล่างได้อย่างแม่นยำ ช่วยระบุปัญหาการส่งข้อมูล และตรวจสอบพฤติกรรมของโปรโตคอลได้อย่างถูกต้อง เครื่องมือนี้เหมาะสำหรับงานวิจัยและพัฒนา (R&D) การทดสอบและการดีบักผลิตภัณฑ์ที่รองรับ Bluetooth เช่น อุปกรณ์ IoT, อุปกรณ์สวมใส่ และเซนเซอร์

สเปคของ WCH BLE Analyzer Pro :

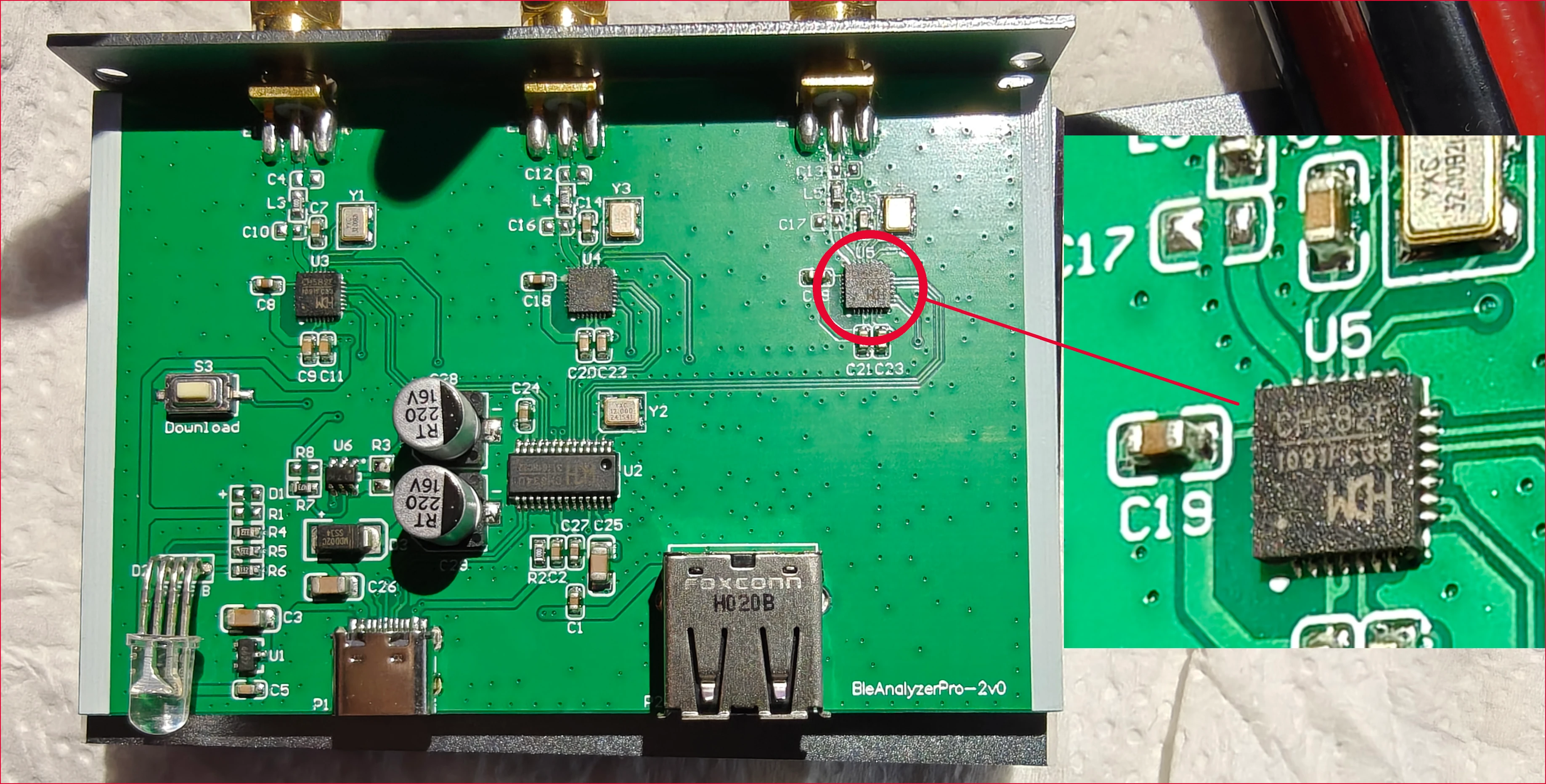

ชิปหลัก – 3x ไมโครคอนโทรลเลอร์ CH582F Bluetooth LE RISC-V และชิป CH334 USB Hub (ดูภาพบอร์ดได้ที่ท้ายบทความ)
โปรโตคอลที่รองรับ – Bluetooth Low Energy (BLE) เวอร์ชัน 4.0 / 4.2 / 5.0
ช่วงการดักจับ – แพ็กเก็ต BLE แบบโฆษณา (advertisement) และแบบเชื่อมต่อ (connection)
ย่านความถี่ – 2.402 – 2.480 GHz
โหมด PHY – 1 Mbps, 2 Mbps (รองรับ BLE 5.x)
การรองรับ Whitening – เปิด/ปิดได้ตามต้องการ
การปรับเทียบ (Calibration) – ปรับค่าความถี่ได้
ความถี่ในการฟัง (Listening frequency) – เลือกช่องสัญญาณได้
ตัวกรอง Access address – กำหนดค่าได้
การกรองแพ็กเก็ต – ตามที่อยู่, ช่องสัญญาณ หรือการเชื่อมต่อ
ฟังก์ชันการแสดงผล
- ถอดรหัสแพ็กเก็ตแบบเรียลไทม์
- แสดงข้อมูลแพ็กเก็ตแบบ Broadcast และแบบเชื่อมต่อ
- แสดงรายละเอียดโครงสร้างของแพ็กเก็ตแต่ละรายการ
- หน้าต่างสรุปสถิติการดักจับ
USB
- พอร์ต USB Type-C สำหรับเชื่อมต่อกับโฮสต์ (คอมพิวเตอร์)
- พอร์ต USB Type-A ทำหน้าที่เป็น USB Hub
อื่น ๆ – ปุ่ม Run/Stop
แรงดันใช้งาน – 5V (ผ่านพอร์ต USB)
ขนาด – 91 x 64 x 15 มม. (รวมสายอากาศ)
อุณหภูมิใช้งาน – 0°C ถึง +70°C (โดยทั่วไป)

อุปกรณ์นี้สามารถทำงานบน Windows 7 ถึง Windows 11 โดยเชื่อมต่อผ่าน USB เพื่อดักจับแพ็กเก็ต BLE ทั้งแบบโฆษณาและแบบเชื่อมต่อแบบเรียลไทม์ ซอฟต์แวร์รองรับโหมด PHY ที่ 1 Mbps และ 2 Mbps พร้อมให้ผู้ใช้ตั้งค่าพารามิเตอร์ต่าง ๆ เช่น access address, whitening, polling interval และ listening frequency นอกจากนี้ยังมีตัวเลือกในการกรองแพ็กเก็ต, ดูรายละเอียดข้อมูลแต่ละแพ็กเก็ต, และ บันทึกหรือส่งออกผลการดักจับ แนะนำให้ใช้กับคอมพิวเตอร์ที่มี CPU Intel Core i5 และ RAM อย่างน้อย 4 GB เพื่อให้ได้ประสิทธิภาพที่ดีที่สุด

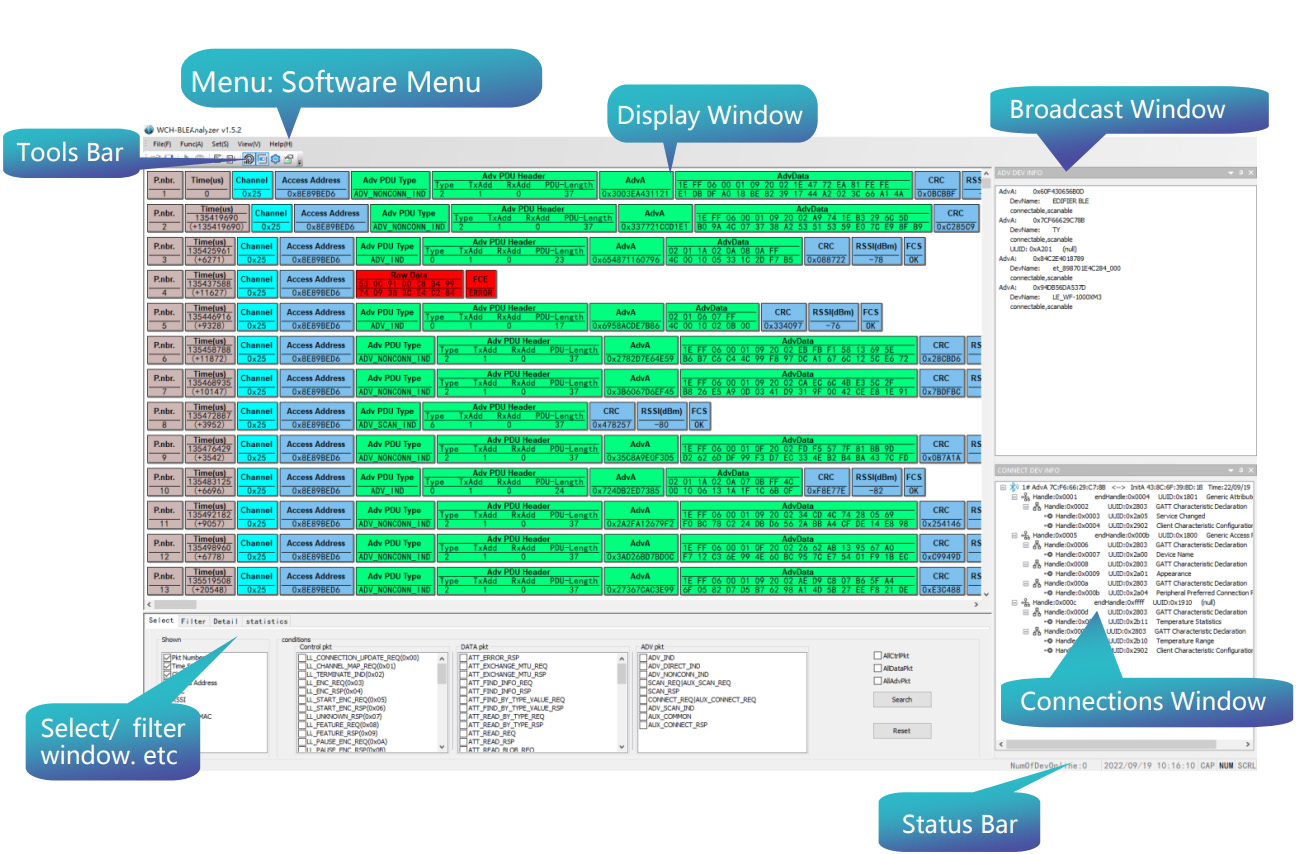

WCH BLE AnalyzerPro software interface — อินเทอร์เฟซซอฟต์แวร์ของ WCH BLE Analyzer

ที่ผ่านมาเราเคยแนะนำเครื่องมือวิเคราะห์โปรโตคอลและดีบักหลายประเภท เช่น EZ32 ESP32JTAG, Spark Analyzer ที่ใช้ ESP32-C3 เป็นตัวประมวลผล และ LibreVNA ซึ่งเป็นเครื่องมือ USB Vector Network Analyzer (VNA) แต่เราไม่ค่อยได้พบกับเครื่องมือสำหรับวิเคราะห์โปรโตคอล Bluetooth โดยเครื่องล่าสุดที่เราเคยนำเสนอคือ Ellisys Bluetooth Vanguard เมื่อปี 2019

WCH BLE Analyzer Pro วางจำหน่ายบน AliExpress ราคา $20.08 (650฿) และยังพบได้ในร้าน Olimex store ราคา €35.95(1,400฿) สามารถดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้ที่หน้าดาวน์โหลดซอฟต์แวร์ ซึ่งไฟล์ ZIP ที่ให้มานั้นมีทั้งโปรแกรมสำหรับใช้งาน และคู่มือผู้ใช้เป็นภาษาอังกฤษและภาษาจีน
