คุณต้องการพอร์ต USB มากถึง 14 ช่องบน Raspberry Pi 5 หรือไม่? ถ้าใช่ มาทางนี้เพราะมีบอร์ดขยาย Suptronics X1013 สำหรับ Raspberry Pi 5 ที่ช่วยเพิ่มพอร์ต USB ได้ถึง 10 พอร์ต ทำให้รวมทั้งหมดเป็น 14 พอร์ต USB!

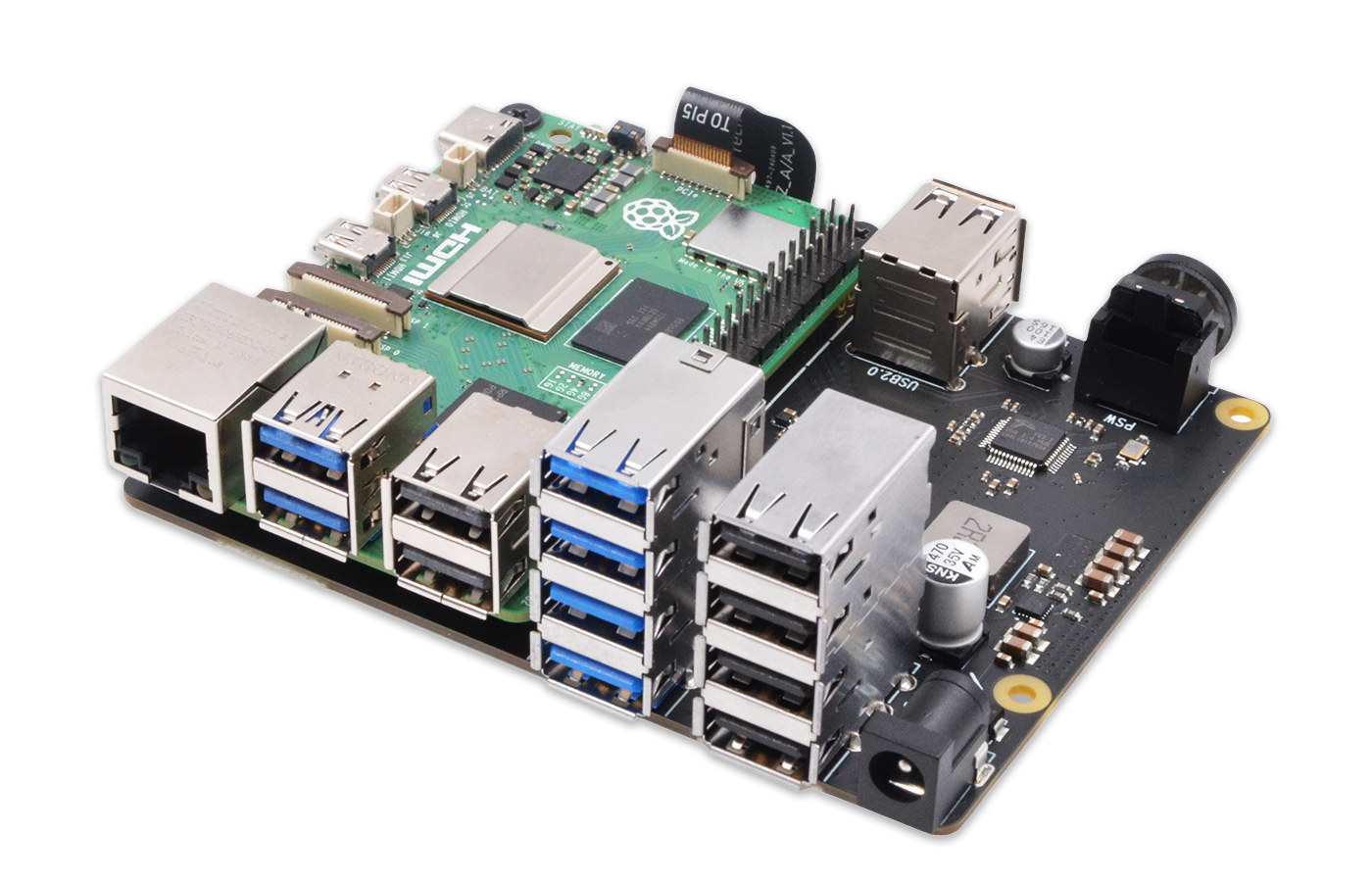

บอร์ดนี้เชื่อมต่อผ่านคอนเนกเตอร์ PCIe แบบ FFC 16 พิน ของ Raspberry Pi 5 และเพิ่มพอร์ต USB 3.0 จำนวน 4 พอร์ต และ USB 2.0 จำนวน 4 พอร์ต ไว้ทางด้านขวาของฝั่ง Ethernet + USB ของ Pi 5 พร้อมกับพอร์ต USB 2.0 เพิ่มอีก 2 พอร์ต ที่อยู่อีกฝั่งหนึ่ง นี่คือลักษณะของบอร์ดเมื่อทำการติดตั้งเรียบร้อยแล้ว

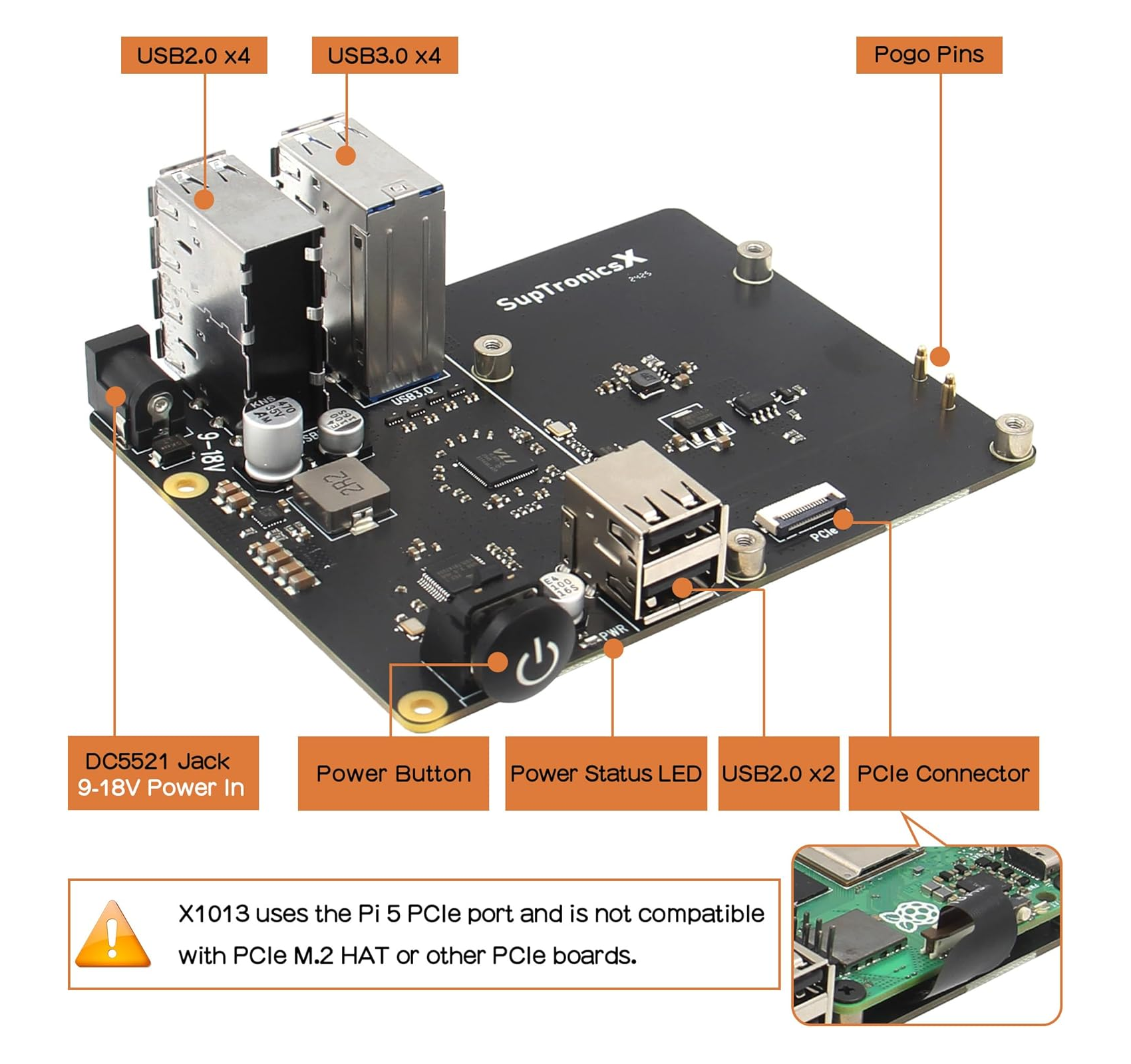

สเปคของ Suptronics X1013 :
- รองรับ Raspberry Pi 5
- ชิปเซ็ต PCIe to USB – ชิปควบคุม Via Lab VL805 PCIe Gen2 x1 to 4x USB 3.0
- USB Hub – Terminus FE 2.1 USB 2.0 แบบ 7 พอร์ต
- PCIe – คอนเนกเตอร์ PCIe แบบ FFC 16 พิน; แถมสายยาว 37 มม.
- พอร์ต USB
- 4x พอร์ต USB3.2 Gen1 (5 Gbps)
- 6x พอร์ต USB 2.0 (480 Mbps)
- อื่น ๆ – มีปุ่มกดบนบอร์ดสำหรับเปิด/ปิดเครื่อง (ทำงานเหมือนปุ่มพาวเวอร์ของ Raspberry Pi)
- การจัดการพลังงาน
- อินพุตไฟ 9–18V DC / 3A ผ่านแจ็ค DC ขนาด 5.5×2.1 มม.
- จ่ายไฟ 5.1V ให้ Raspberry Pi 5 ผ่านขั้ว pogo pins
- ปิดการจ่ายไฟให้กับอุปกรณ์ USB ทั้งหมดโดยอัตโนมัติเมื่อ Pi 5 ปิดเครื่อง
- ขนาด – 107.5 × 85 มม.

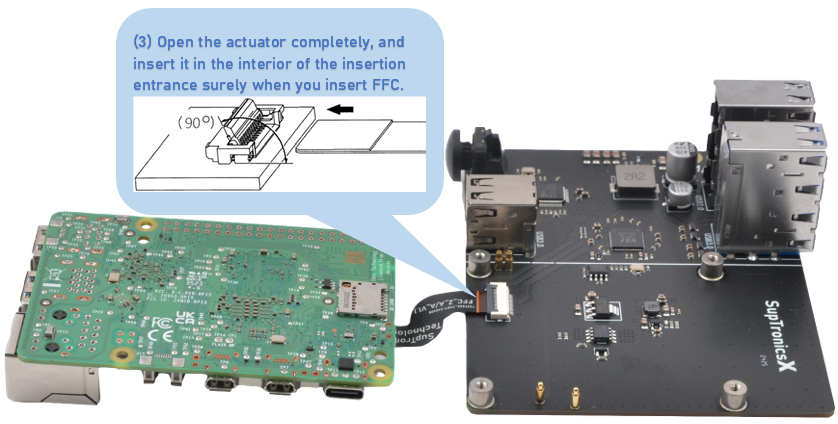

การติดตั้งค่อนข้างตรงไปตรงมา เพียงแค่เชื่อมต่อสาย PCIe จัดตำแหน่ง Raspberry Pi 5 ให้ตรงกับรูยึดทั้งสี่จุด (รวมถึงขั้ว pogo pins โดยอัตโนมัติ) จากนั้นยึดให้แน่นด้วยสกรูทั้งสี่ตัวที่ให้มาในชุด ก็เป็นอันเรียบร้อย หลังจากนั้นต้องตรวจสอบให้แน่ใจว่าได้เปิดใช้งาน PCIe และปิดการทำงานของ USB PD negotiation บน Raspberry Pi แล้ว ก็พร้อมใช้งานได้ทันที โดยสามารถดูคำแนะนำทั้งด้านฮาร์ดแวร์และซอฟต์แวร์ได้จากเว็บไซต์ของ Suptronics
ในตอนแรกเราคิดว่าบอร์ด X1013 อาจใช้งานร่วมกับ SBC รุ่นอื่นที่มีคอนเนกเตอร์ FFC 16 พิน ที่เข้ากันได้ เช่น Radxa ROCK 5C หรือ Kakip SBC แต่ก็อาจไม่สามารถใช้งานได้จริง เนื่องจากข้อจำกัดด้านการจัดการพลังงาน (ยังต้องยืนยันอีกครั้ง)
แต่อย่าคาดหวังประสิทธิภาพที่ยอดเยี่ยมจากพอร์ตที่เพิ่มเข้ามา เนื่องจากคุณจะได้พอร์ต USB 3.0 (5 Gbps) จำนวน 4 พอร์ต และ USB 2.0 (480 Mbps) จำนวน 6 พอร์ต ซึ่งมีแบนด์วิดท์รวมตามทฤษฎีประมาณ 22.88 Gbps แต่ทั้งหมดต้องส่งผ่านการเชื่อมต่อ PCIe Gen2 x1 ที่ความเร็ว 5 GT/s ดังนั้น สำหรับอุปกรณ์ต่อพ่วงที่ต้องการแบนด์วิดท์ระดับ 5 Gbps ควรให้ความสำคัญกับการใช้งานพอร์ต USB 3.0 ที่อยู่บน Raspberry Pi 5 โดยตรงมากกว่า
เราพบบอร์ดขยาย USB 10 พอร์ต Suptronics X1013 เป็นครั้งแรกบน ThePiHut ในราคา $49.5 (~1,550฿) (รวม VAT), และยังมีจำหน่ายภายใต้แบรนด์ Geekworm บน AliExpress ราคา $35 (~1,100฿) และบน Amazon ราคา$39 (~1,200฿)
แปลจากบทความภาษาอังกฤษ : Do you need 14 USB ports on your Raspberry Pi 5?
