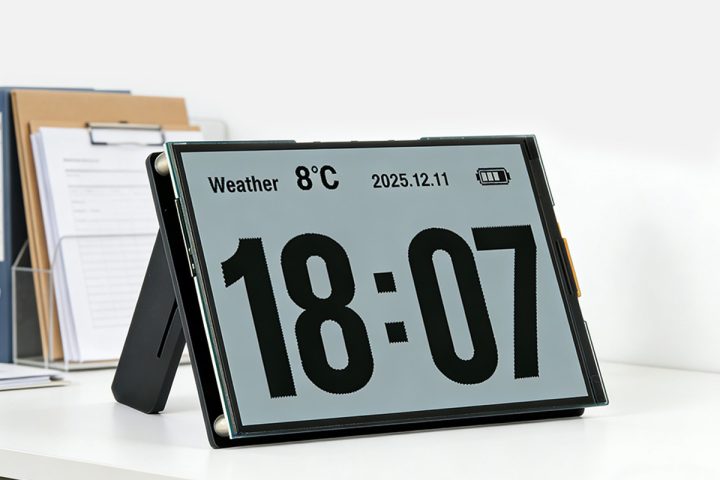

บอร์ดพัฒนา ESP32-S3 พร้อมจอ Reflective LCD (RLCD) ขนาด 4.2 นิ้ว, ไมโครโฟนคู่ และลำโพงในตัว

Waveshare ESP32-S3-RLCD-4.2 เป็นบอร์ดพัฒนา ESP32-S3 ที่มาพร้อมจอ Reflective LCD (RLCD) ขนาด 4.2 นิ้ว ออกแบบมาสำหรับงาน DIY การทำต้นแบบอย่างรวดเร็ว และอุปกรณ์แสดงผลอัจฉริยะที่ต้องการประสบการณ์การมองแบบคล้ายกระดาษ แต่มีอัตรารีเฟรชสูงกว่าจอ e-paper

ชิป ESP32-S3 รองรับการเชื่อมต่อ Wi-Fi 2.4 GHz และ Bluetooth 5 LE ตัวบอร์ดยังมีไมโครโฟนแบบอาเรย์ 2 ตัว (ใช้ ES7210 ADC และ ES8311 audio codec) พร้อมลำโพงในตัว สำหรับงานโต้ตอบด้วยเสียง/AI voice นอกจากนี้ยังมีเซนเซอร์อุณหภูมิและความชื้น SHTC3, RTC รุ่น PCF85063, ช่อง microSD สำหรับจัดเก็บข้อมูล และขาเชื่อมต่อ GPIO, UART, I²C หลายชุด การจ่ายไฟ การโปรแกรม และการชาร์จแบตเตอรี่ทำผ่านพอร์ต USB Type-C และรองรับแบตเตอรี่ 18650 (ออปชัน) การใช้งานเหมาะสำหรับปฏิทินอิเล็กทรอนิกส์, จอแสดงผลตั้งโต๊ะ, อุปกรณ์สั่งงานด้วยเสียง, ระบบติดตามสภาพแวดล้อม และระบบแสดงผลพลังงานต่ำทั้งในอาคารและกลางแจ้ง

สเปคของ ESP32-S3-RLCD-4.2

โมดูลหลัก – Espressif Systems ESP32-S3-WROOM-1-N16R8
- SoC – ESP32-S3
  - CPU – Dual-core LX7 processor สูงสุด 240MHz
  - หน่วยความจำ – SRAM 512 KB, PSRAM 8 MB
  - ROM – 384 KB
  - ไร้สาย – Wi-Fi 4 (802.11 b/g/n), Bluetooth 5.0 LE
- สตอเรจ – flash 16 MB
- สายอากาศ – PCB antenna
สตอเรจ – ช่อง microSD
จอแสดงผล – RLCD ขาว-ดำ 4.2 นิ้ว ความละเอียด 400 × 300 พิกเซล, ไดรเวอร์ ST7305, ไม่มีแบ็กไลต์ (ใช้แสงแวดล้อมสะท้อน)
USB – พอร์ต USB Type-C สำหรับจ่ายไฟ โปรแกรม และชาร์จ
ระบบเสียง
- ES8311 low-power audio codec
- ES7210 ADC สำหรับอินพุตไมโครโฟน (ไมค์คู่)
- ลำโพงในตัว + เฮดเดอร์ลำโพงภายนอก
- รองรับ ลดสัญญาณรบกวน และ ตัดเสียงสะท้อน
เซนเซอร์ – SHTC3 วัดอุณหภูมิและความชื้น
การขยาย – 2 × Headers ตัวเมีย 8 พิน ระยะ 2.54 มม. (GPIO, UART, I²C, ADC, USB)
อื่น ๆ
- ปุ่ม Power, Boot และ User
- ชิป RTC PCF85063 พร้อมเฮดเดอร์ไฟเลี้ยงอิสระ
- Header ลำโพง MX1.25 2-พิน
- ไฟ LED แสดงสถานะการชาร์จและแจ้งเตือน
พลังงาน
- 5V จาก USB Type-C สำหรับจ่ายไฟ/โปรแกรม/ชาร์จ
- ที่ใส่แบตเตอรี่ลิเธียม 18650 บนบอร์ด (ออปชัน)
- วงจรชาร์จและป้องกันแบตเตอรี่
- LED แสดงสถานะการชาร์จ/เตือน
ขนาด

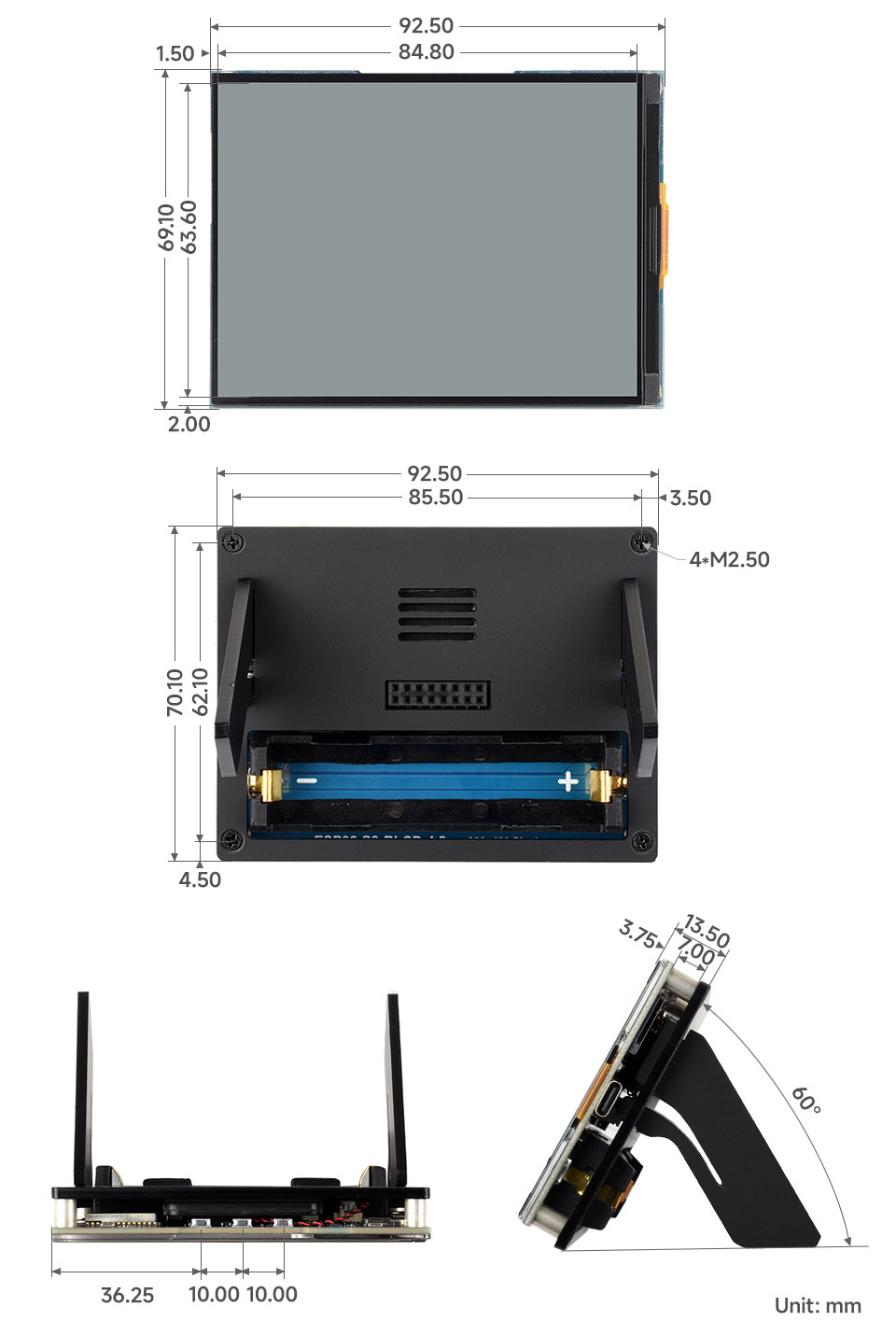

- ขนาดโดยรวม – 92.5 × 70.1 × 13.5 มม. (กว้าง × สูง × หนา)
- มุมเอียง – 60° (มองด้านข้าง)
การติดตั้ง – รูยึด 4 รู ขนาด M2.5

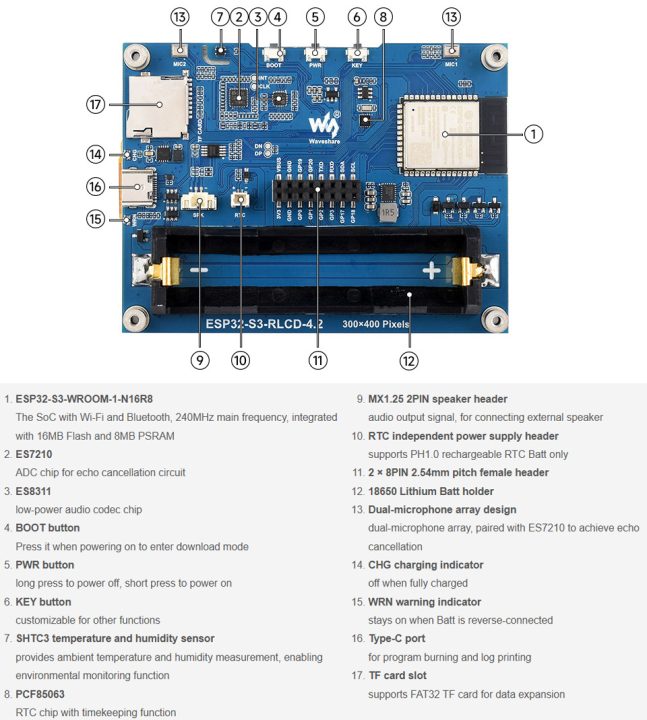

ESP32-S3 LCD Hardware Overview — ภาพรวมฮาร์ดแวร์

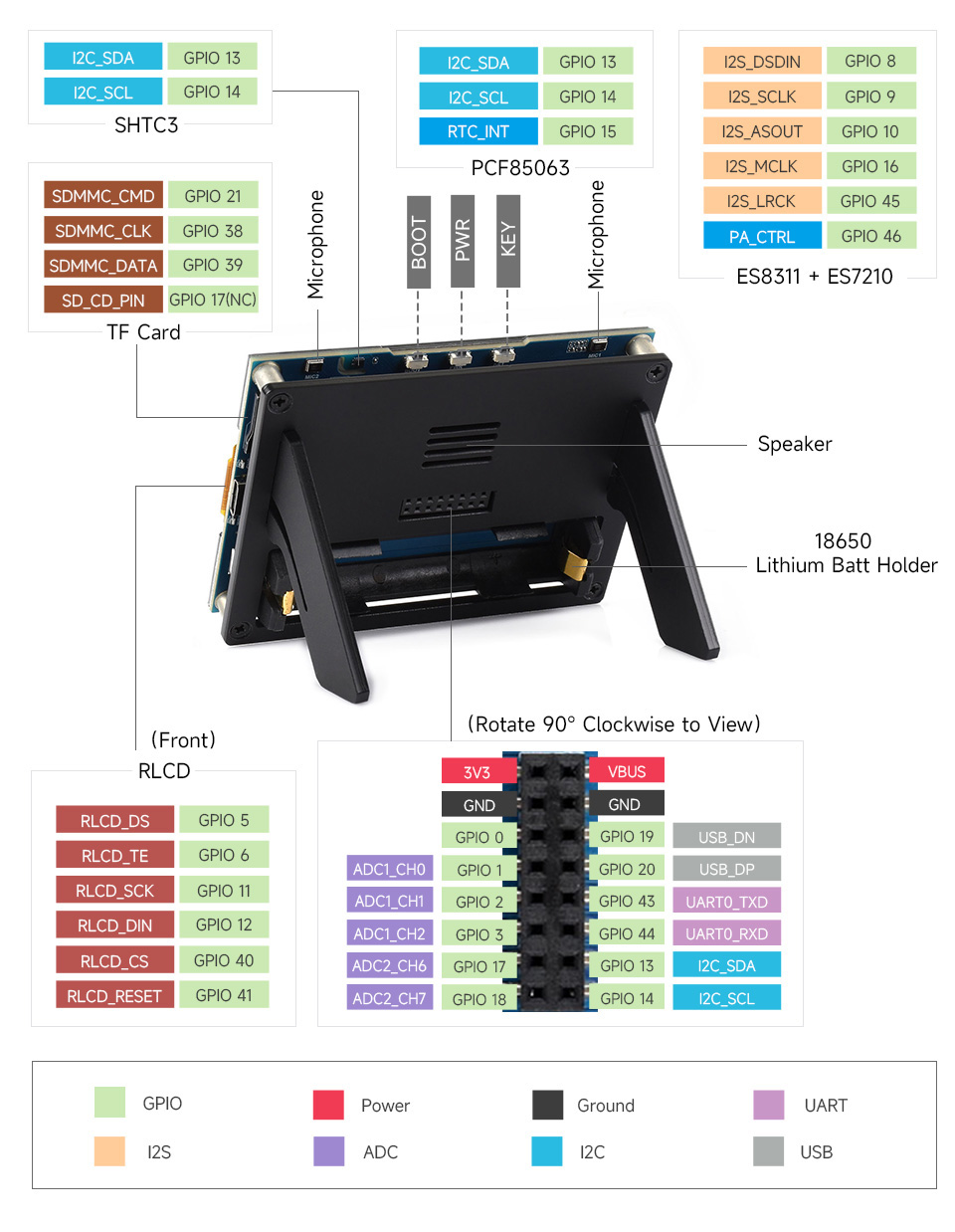

ESP32-S3 RLCD Development Board Pinout — ผังขา (Pinout) ของบอร์ดพัฒนา ESP32-S3 RLCD

ในด้านซอฟต์แวร์ บริษัทระบุว่าบอร์ดนี้รองรับทั้งเฟรมเวิร์ก ESP-IDF และ Arduino IDE โดยปกติ Waveshare จะมี SDK ตัวอย่างโค้ด และเอกสารสำหรับไดรเวอร์ของจอ Reflective LCD, ระบบรับ–ส่งสัญญาณเสียง, การเชื่อมต่อ Wi-Fi และ BLE, RTC, เซนเซอร์ และการเข้าถึง SD card บนเว็บไซต์ของบริษัท แต่ในขณะที่เขียนบทความนี้นี้ หน้า wiki สำหรับบอร์ด ESP32-S3 รุ่นล่าสุดยังไม่มีข้อมูล

Reflective LCD (RLCD) เป็นจอ LCD ประเภทหนึ่งที่ใช้แสงแวดล้อมแทนการใช้แบ็กไลต์ในการแสดงผล พบได้ในอุปกรณ์อย่างจอ RLCD ขนาด 24 นิ้ว 60 Hz ความละเอียด 1920×1080 ของ Eazeye นอกจากนี้เรายังเคยรีวิวจอมอนิเตอร์ Transflective LCD แบบพกพา 15.6 นิ้ว ซึ่งเป็นเทคโนโลยีที่แตกต่างกัน จอ RLCD จะสะท้อนแสงที่ตกกระทบจากผิวหน้าจอ ทำให้ใช้พลังงานต่ำมาก และอ่านง่ายในที่สว่างหรือกลางแดด เนื่องจากไม่มีแบ็กไลต์ RLCD จึงกินไฟน้อยกว่าจอ LCD ปกติ (ยังมากกว่า e-paper) และเกิดความร้อนน้อย แต่จะทำงานได้ดีที่สุดเมื่อมีแสงภายนอกเพียงพอ

ESP32-S3-RLCD-4.2/EN วางจำหน่ายบน Aliexpress ราคา $30.99 (~970฿)/$33.99(~1,060฿), Amazon ราคา $35.99(~1,100฿)/$37.99(~1,190฿), และ Waveshare store ราคา $26.99(~840฿)/$24.99(~780฿) โดยมีให้เลือกทั้งรุ่นมี/ไม่มีแบตเตอรี่ ภายในชุดบอร์ดพัฒนาจะมาพร้อมแบตเตอรี่ลิเธียมแบบชาร์จได้ 18650 (ออปชัน), ลำโพง 8Ω 2W และไขควง
