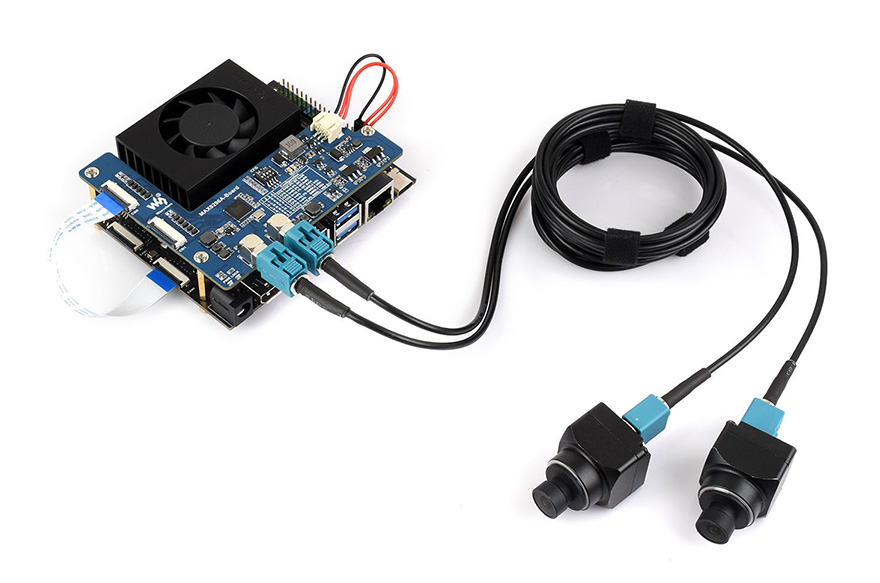

หลังจากยกเลิกการผลิต MAX9296-GMSL-Camera-Board รุ่นก่อนหน้าไปแล้ว, ล่าสุด Waveshare ได้เปิดตัวบอร์ดอะแดปเตอร์กล้อง GMSL รุ่นใหม่คือ MAX9296-GMSL-DESER-MODULE ซึ่งเป็นบอร์ดรับสัญญาณกล้องแบบ 2 ช่อง (2-channel) ออกแบบมาสำหรับการส่งวิดีโอความเร็วสูงและหน่วงเวลาต่ำ (low-latency) โดยรองรับการใช้งานกับ Raspberry Pi 5 และ NVIDIA Jetson Orin Nano/NX Developer Kit

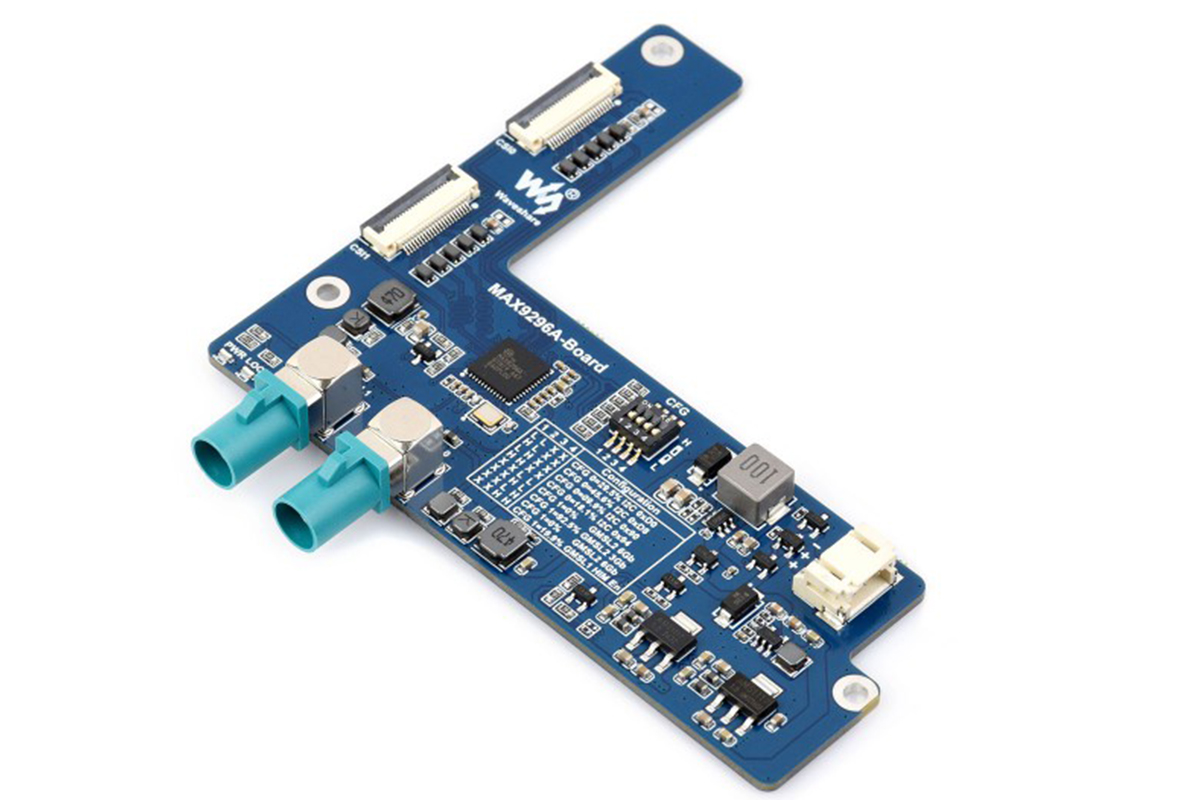

อะแดปเตอร์รุ่นนี้ใช้ชิป MAX9296A Deserializer เป็นแกนหลัก รองรับอินพุตกล้องผ่านขั้วต่อ MATE-AX FAKRA Z แบบ Coaxial จำนวน 2 ช่อง สำหรับการส่งสัญญาณวิดีโอระยะไกล และมีเอาต์พุต CSI แบบ 22-pin จำนวน 2 ช่อง สำหรับเชื่อมต่อกับบอร์ดโฮสต์
รองรับทั้งกล้อง GMSL1 และ GMSL2 (เช่น Sony ISX031) ผ่านการตั้งค่าซอฟต์แวร์ และสามารถใช้งานร่วมกับ Serializer เช่น MAX9295, MAX96717 และ MAX96705 ได้ ทำให้เหมาะสำหรับงานด้านหุ่นยนต์ ระบบขับขี่อัตโนมัติ ระบบกล้องรอบคัน (Surround View) และงานอื่น ๆ อีกมาก

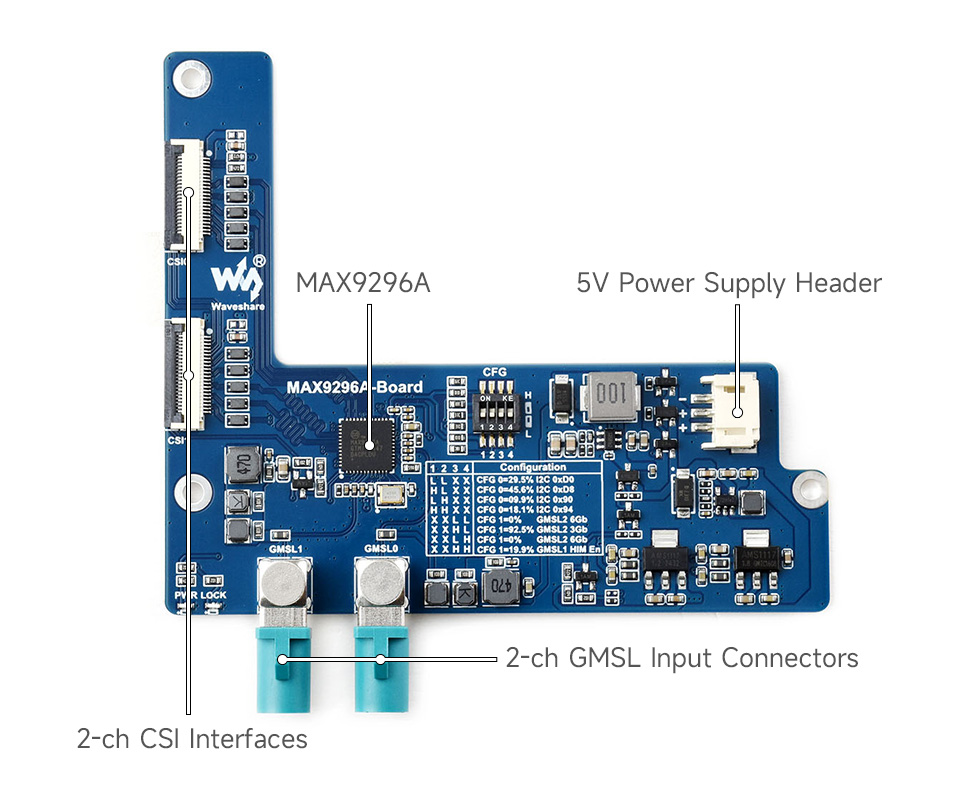

lสเปคของ Waveshare MAX9296-GMSL-DESER-MODULE :
- บอร์ดที่รองรับ – Raspberry Pi 5, Jetson Orin Nano, Jetson Orin NX developer kits
- Deserializer IC – Maxim (ADI) MAX9296A
- อินพุต GMSL – รองรับกล้อง GMSL2 จำนวน 2 ตัว (เช่น ISX031) ผ่านขั้วต่อ MATE-AX FAKRA Z (รองรับ GMSL1 ย้อนหลัง)
- อินเทอร์เฟซเอาต์พุต – คอนเนกเตอร์ MIPI CSI 22-pin จำนวน 2 ช่อง
- Serializer ที่รองรับ – MAX9295, MAX96717, MAX96705 และรุ่นอื่น ๆ
- แหล่งจ่ายไฟ – 5V DC
- ขนาดบอร์ด – 79 × 92.5 มม.
เทคโนโลยี GMSL ช่วยให้สามารถส่งข้อมูลวิดีโอ เสียง และสัญญาณควบคุมผ่านสาย Coaxial หรือสายคู่บิดเกลียวเพียงเส้นเดียว โดยทั่วไปได้ไกลถึงประมาณ 15 เมตร และมีค่าหน่วงเวลาต่ำมาก ซึ่งถือเป็นการอัปเกรดครั้งสำคัญเมื่อเทียบกับสาย MIPI CSI-2 แบบริบบอนมาตรฐานที่มีความยาวเพียง 30 ซม. และไวต่อสัญญาณรบกวนในสภาพแวดล้อมอุตสาหกรรม
ขณะเขียนบทความนี้, Waveshare Wiki สำหรับ MAX9296-GMSL-Camera-Board ยังอยู่ระหว่างการพัฒนา ทำให้เอกสารประกอบมีจำกัด แต่จากข้อมูลของบอร์ดรุ่นก่อนหน้าที่ถูกยกเลิกไปแล้ว จะเห็นได้ชัดว่าอะแดปเตอร์รุ่นนี้ไม่สามารถใช้งานได้ทันที (plug-and-play) และจำเป็นต้องใช้ไดรเวอร์เฉพาะ ซึ่งต้องมาจาก Waveshare เท่านั้น เมื่อ Wiki เปิดใช้งานอย่างเป็นทางการ คาดว่าจะมีเอกสารและไฟล์ที่จำเป็นครบถ้วน เช่น ชุดไดรเวอร์ การตั้งค่า ตัวอย่างการใช้งาน และคู่มือ Device Tree
ก่อนหน้านี้เราเคยเขียนบทความถึง Videtronic’s V-Link, ซึ่งเป็นโซลูชันขยายระยะกล้อง MIPI DSI ของ Raspberry Pi ด้วยเทคโนโลยี GMSL2 รวมถึง NileCAM21_CUXVR โซลูชันกล้องหลายตัวสำหรับ NVIDIA Jetson Xavier AGX ซึ่งรองรับการเชื่อมต่อกล้องได้สูงสุดถึง 6 ตัว
MAX9296-GMSL-DESER-MODULE วางจำหน่ายบน AliExpress ราคา $114.47(~3,600฿), Amazon ราคา $109.99(~3,400฿), และบน Waveshare store ราคา $89.99(~5,900฿) ไม่รวมค่าจัดส่ง
แปลจากบทความภาษาอังกฤษ : 2-channel GMSL camera adapter board supports Raspberry Pi 5 and NVIDIA Jetson Orin Nano/NX
