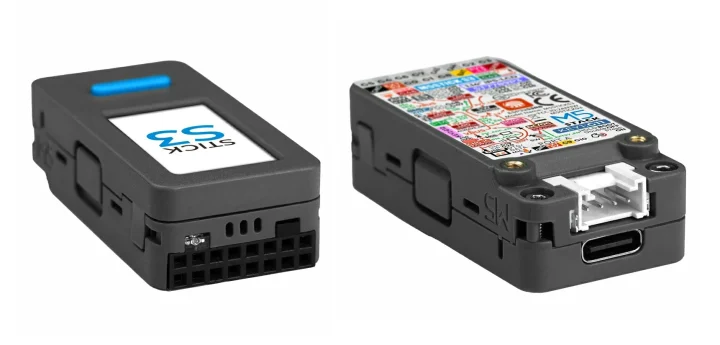

M5Stack StickS3 ชุดพัฒนา IoT ขนาดจิ๋วที่ใช้ ESP32-S3 มาพร้อมจอสี 1.14 นิ้ว ลำโพง และไมโครโฟนสำหรับการโต้ตอบด้วยเสียง

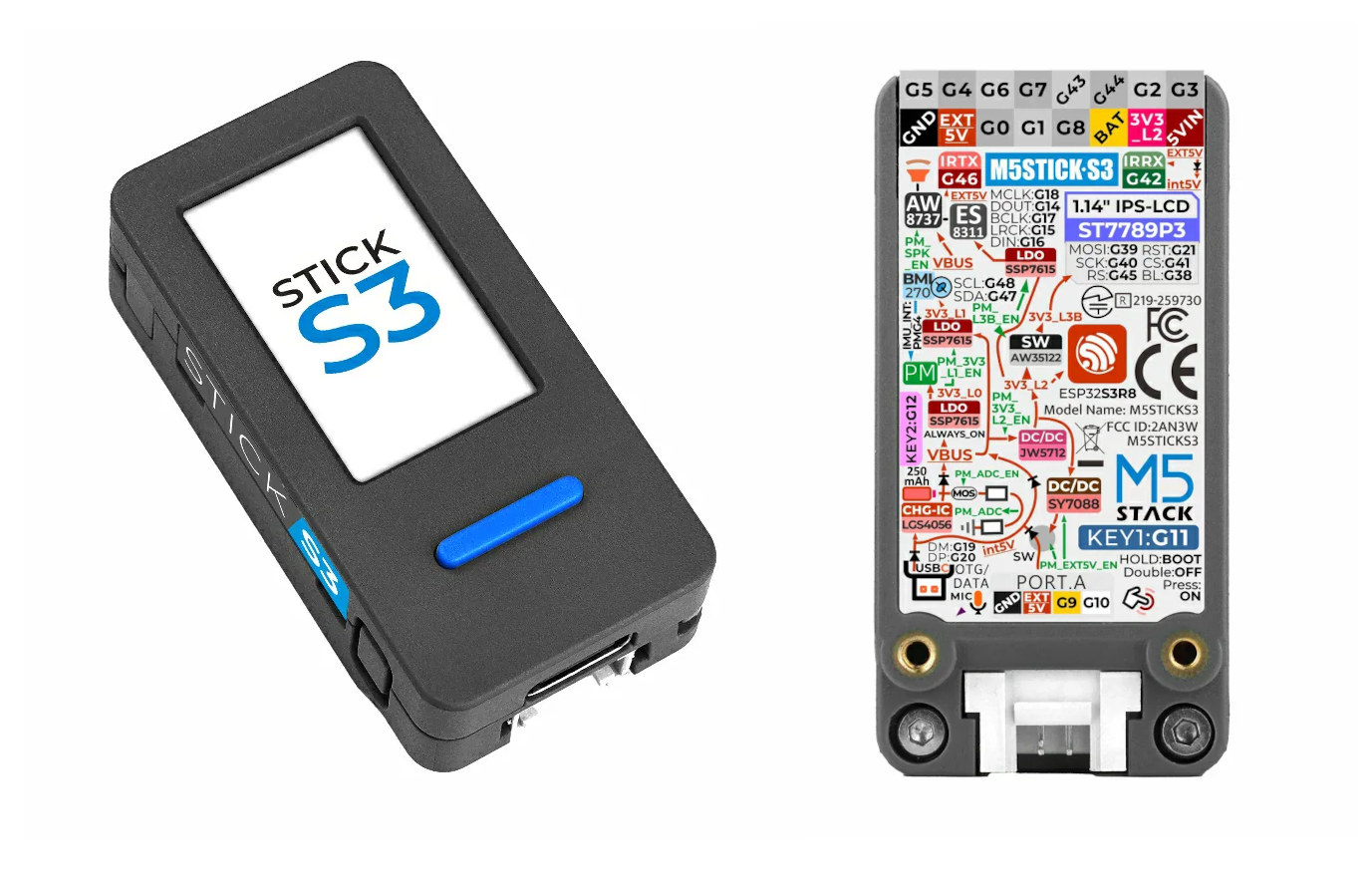

M5Stack StickS3 เป็นชุดพัฒนา/คอนโทรลเลอร์ IoT ขนาดจิ๋วที่ใช้ ESP32-S3 รองรับ WiFi และ BLE โดยใช้ชิปแบบ SiP รุ่น Espressif ESP32-S3-PICO-1-N8R8 ซึ่งรวม flash 8MB และ PSRAM 8MB ไว้ในตัว พร้อมจอแสดงผลขนาด 1.14 นิ้ว ไมโครโฟนและลำโพงในตัว รวมถึงตัวรับและส่งสัญญาณอินฟราเรด (IR)

อุปกรณ์รุ่นนี้เป็นการอัปเดตจาก ESP32-PICO-V3 ที่ใช้ StickC-Plus2 โดยเปลี่ยนมาใช้โมดูล ESP32-S3 ที่ทรงพลังยิ่งขึ้น เพิ่มพอร์ต USB Type-C OTG, ระบบเสียงที่ดีขึ้นด้วยชิป ES8311 mono audio codec, แบตเตอรี่ความจุเพิ่มเป็น 250 mAh รวมถึงพอร์ต Grove 4 ขา และ GPIO header (female) 16 ขาสำหรับการขยายเพิ่มเติม

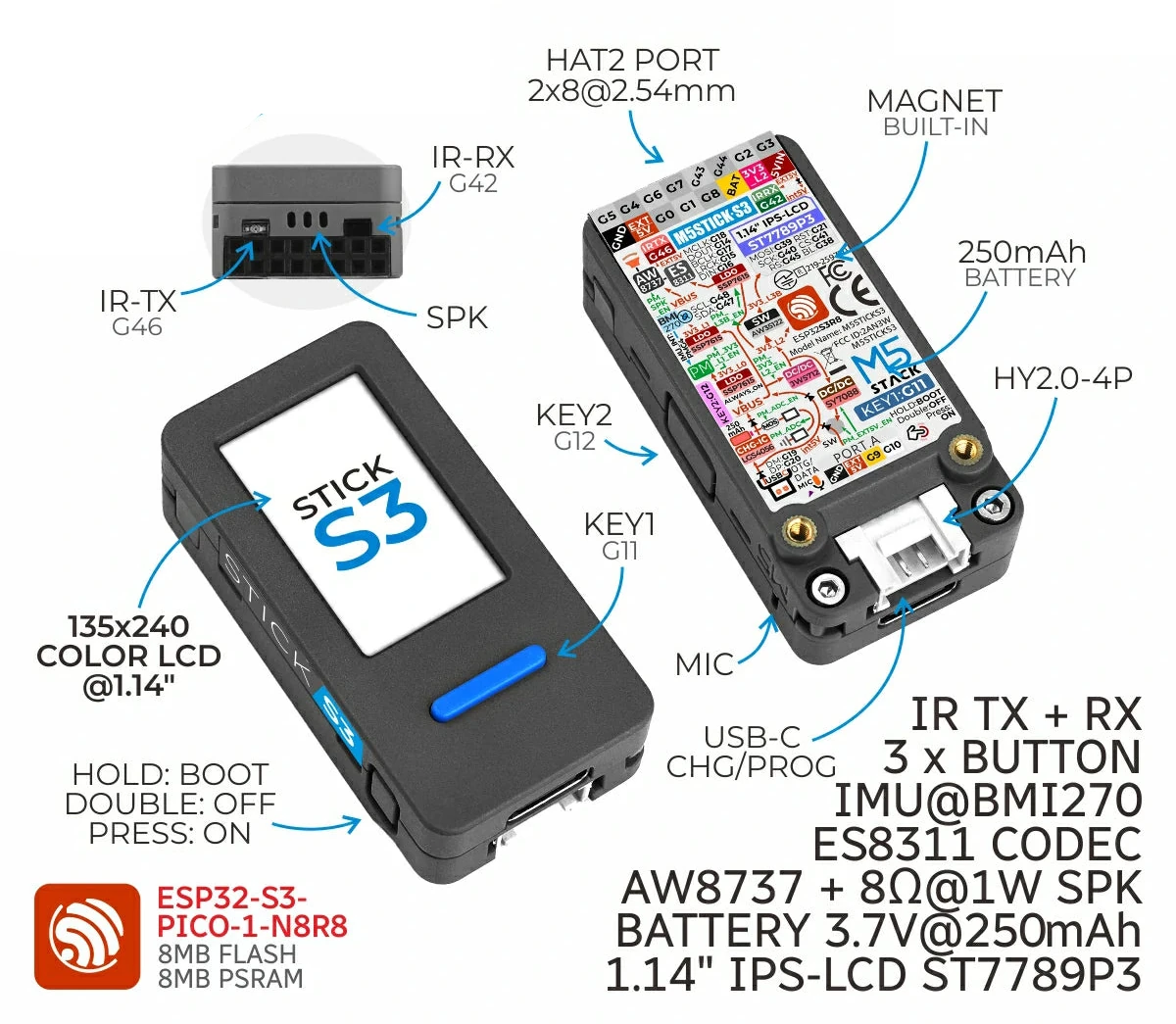

สเปคของ M5Stack StickS3 :

SiP – Espressif ESP32-S3-PICO-1-N8R8 ตัวเดียวกับที่ใช้ใน M5Stack ATOMS3R และ ATOMS3R Cam IoT controllers
- SoC – ESP32-S3
  - CPU – Dual-core Tensilica LX7 สูงสุด 240 MHz
  - หน่วยความจำ – SRAM 512KB, SRAM RTC 16 KB
  - การเชื่อมต่อไร้สาย – WiFi 4 และ Bluetooth 5 LE + Mesh
- หน่วยความจำ – QSPI PSRAM 8MB
- ที่เก็บข้อมูล – QSPI flash 8MB
จอแสดงผล – จอสี IPS ขนาด 1.14 นิ้ว ความละเอียด 240 × 135 พิกเซล, ไดรเวอร์ ST7789P3
ระบบเสียง
- ชิปเสียง ES8311 แบบ I2S ความละเอียด 24-bit
- ไมโครโฟน MEMS, ค่า Signal-to-Noise Ratio (SNR): 65 dB
- ลำโพง 8Ω / 1W (แพ็กเกจ 2011) พร้อมภาคขยายเสียง AW8737
USB – พอร์ต USB-C สำหรับจ่ายไฟและโปรแกรม
เซนเซอร์ – เซนเซอร์ตรวจจับการเคลื่อนไหว 6 แกน BMI270
การขยาย
- พอร์ต HAT2 แบบ 16 ขา (ระยะห่าง 2.54 มม.)
- พอร์ต Grove 4 ขา (5V ขณะไม่มีโหลด, สูงสุด 4.88V @ 0.38A)
อื่น ๆ
- ปุ่มเดียวใช้สำหรับกดค้าง: เข้าโหมดบูตโหลดเดอร์, กดครั้งเดียว: เปิดเครื่อง, กดสองครั้ง: ปิดเครื่อง
- ตัวส่งและรับสัญญาณ IR ในตัว
- ด้านหลังเป็นแม่เหล็กสำหรับติดตั้ง
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C, พอร์ต Grove หรือพอร์ต HAT2
- แบตเตอรี่ 250 mAh
การใช้พลังงาน
- ปิดเครื่อง: 4.2V @ 14.02 µA
- โหมด L1: 4.2V @ 52.47 µA
- โหมด L2: 4.2V @ 102.40 µA
- โหมด L3A: 4.2V @ 36.69 mA
- โหลดเต็ม: 4.2V @ 519.02 mA
ขนาด – 48 × 24 × 15 มม.
น้ำหนัก – 20 กรัม
ช่วงอุณหภูมิใช้งาน – 0 ~ 40°C

คำเตือนที่สำคัญ:

พอร์ต Grove ด้านล่างสามารถตั้งค่าเป็นโหมดอินพุตหรือเอาต์พุต 5V ค่าเริ่มต้นคือโหมดอินพุต สามารถจ่ายไฟเข้าได้จาก Grove, EXT_5V บน Hat2 หรือ 5VIN, ถ้าตั้งเป็นโหมดเอาต์พุต จะรับไฟเข้าได้เฉพาะจาก USB หรือ 5V IN บน Hat2 เท่านั้น ห้ามจ่ายไฟจากพอร์ตเอาต์พุตอื่น เพราะอาจทำให้เกิดการลัดวงจร
เมื่อใช้งาน ฟังก์ชันรับสัญญาณ IR ต้องปิดภาคขยายเสียงของลำโพง
เมื่อใช้พลังงานจากแบตเตอรี่ (ไม่ได้เสียบ USB) แนะนำให้ตั้งระดับเสียงลำโพงต่ำกว่า 75% เพื่อหลีกเลี่ยงการรีบูตจากการใช้พลังงานสูงเกินไป

M5Stack รองรับการพัฒนาด้วย Arduino, UiFlow2 (visual programming IDE ผ่านเว็บ), ESP-IDF framework, และ PlatformIO, นอกจากนี้ยังมีบทเรียนสำหรับใช้งาน StickS3 ร่วมกับ เฟิร์มแวร์ผู้ช่วยเสียง Xiaozhi พร้อมเอกสารผังวงจร (schematics) และข้อมูลที่เกี่ยวข้องบนเว็บไซต์เอกสารของ M5Stack
