Espressif’ ได้ปรับปรุงชิป ESP32-P4 ตั้งแต่ revision 3.0 ขึ้นไป โดยมีการเปลี่ยนแปลงสำคัญคือ ขา pin 54 ของชิป ซึ่งเดิมเป็น NC (ไม่ได้เชื่อมต่อ) ถูกเปลี่ยนให้กลายเป็นขาไฟเลี้ยง (VDD_HP_1) แทน ส่งผลให้จำเป็นต้องเพิ่มอุปกรณ์ passive บางส่วนในวงจร และต้องอัปเดตเฟิร์มแวร์ให้รองรับการเปลี่ยนแปลงนี้
Espressif Systems ได้เปิดตัวชิป ESP32-P4 แบบ dual-core RISC-V ความเร็ว 400 MHz ครั้งแรกในเดือนมกราคม 2023 และบอร์ดพัฒนา ESP32-P4-Function-EV อย่างเป็นทางการก็เปิดตัวในเดือนสิงหาคม 2024 โดยมีโซลูชันเชิงพาณิชย์เริ่มทยอยออกสู่ตลาดในปีที่ผ่านมา แม้จะดูเหมือนว่าตัวซิลิคอนและฮาร์ดแวร์ที่เกี่ยวข้องควรจะถูก “ล็อกสเปก” (frozen) ไปแล้ว แต่ในความเป็นจริงกลับยังคงมีการเปลี่ยนแปลงเกิดขึ้น

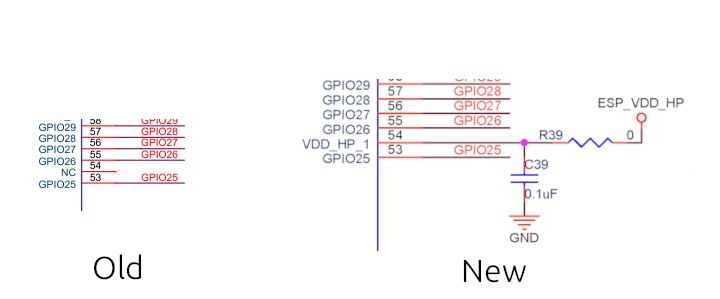

ขา pin 54 ถูกเปลี่ยนจาก NC (ไม่ได้เชื่อมต่อ) เป็น VDD_HP_1 มีแนวโน้มว่าเพื่อช่วยเพิ่มความเสถียรของวงจรดิจิทัลประสิทธิภาพสูง ชิปรุ่นเก่า revision 1.0, 1.1 และ 1.3 ไม่แนะนำให้นำไปใช้ในการออกแบบใหม่อีกต่อไป โดย Espressif Systems แนะนำให้ใช้งาน revision 3.0 หรือ 3.1 แทน นอกจากนี้ยังมีการเผยแพร่ reference schematics เวอร์ชันอัปเดต ซึ่งมีการเปลี่ยนแปลงสำคัญดังนี้:

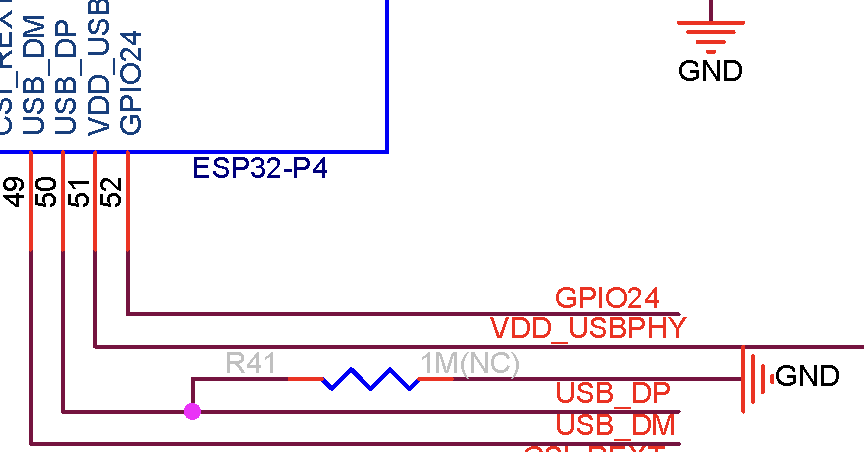

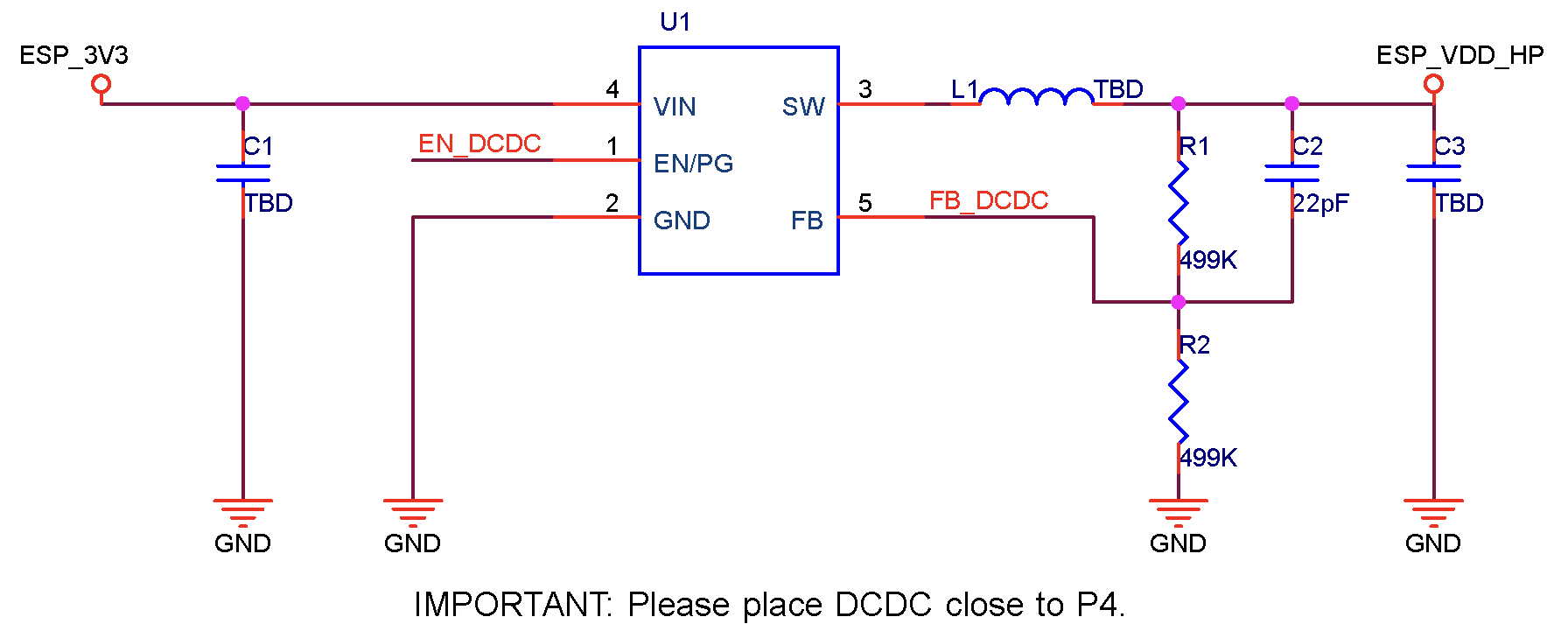

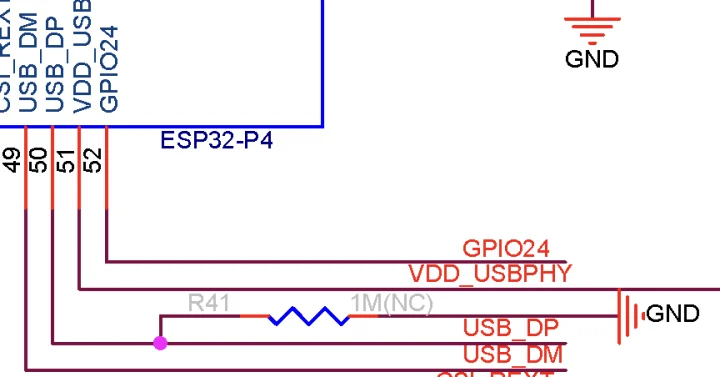

ความแตกต่างหลักระหว่างชิปรุ่น v1.0 / v1.3 (ไม่แนะนำสำหรับงานออกแบบใหม่) กับ v3.0 และเวอร์ชันใหม่กว่า ได้แก่ การกำหนดหน้าที่ของขา pin 54, การเพิ่มตัวต้านทานค่า 1 MΩ ที่ขา DP การเพิ่มตัวต้านทาน 499 kΩ จำนวน 2 ตัว และตัวเก็บประจุ 22 pF จำนวน 1 ตัว ในวงจร DCDC
แผนผังสองรายการสุดท้ายไม่จำเป็นต้องออกแบบแผงวงจร (PCB) ใหม่ เนื่องจากเป็นเพียงการเพิ่มหรือลดอุปกรณ์บางตัวเท่านั้น แต่สำหรับขา VDD_HP_1 ใหม่ และอุปกรณ์รอบ ๆ อาจจำเป็นต้องออกแบบ PCB ใหม่ หรือไม่ก็ต้องแก้ไขบอร์ดเดิมแบบค่อนข้างยุ่งยาก โดยการเพิ่มสายและอุปกรณ์เข้าไป

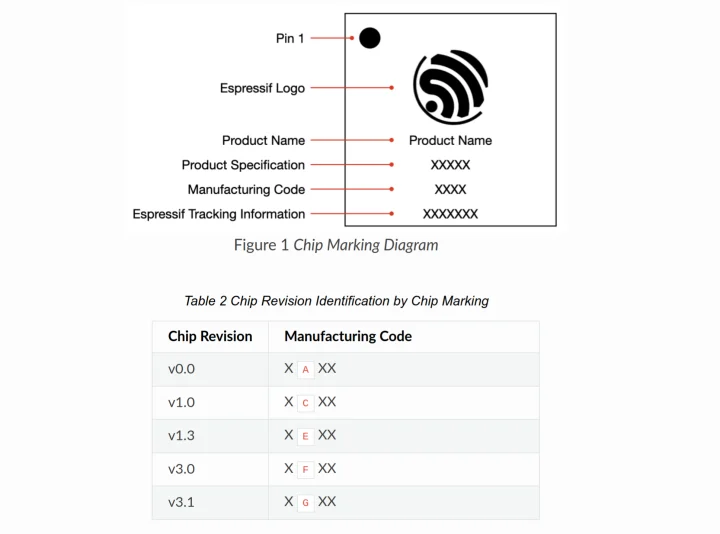

เนื่องจาก Rev 3.x ถือเป็นการเปลี่ยนแปลงใหญ่จาก Rev 1.x จึงจำเป็นต้องคอมไพล์เฟิร์มแวร์ใหม่ด้วย โดยต้องตั้งค่า CONFIG_ESP32P4_REV_MIN ให้เหมาะสมในเฟรมเวิร์ก ESP-IDF ผู้ผลิตส่วนใหญ่มักจำหน่ายชิปในชื่อ “ESP32-P4” เหมือนกัน ทำให้ยากที่จะทราบว่าเป็น revision ใดกันแน่ โดยข้อมูล revision จะถูกฝังอยู่ในรหัสการผลิต (manufacturing code) ซึ่ง Revision 3.0 จะแสดงเป็น XFXX และ Revision 3.1 จะแสดงเป็น XGXX
แปลจากบทความภาษาอังกฤษ : ESP32-P4 revision 3.0 gains new power rail, requires new PCB design and firmware
