Forlinx FCU1501: IoT Gateway อุตสาหกรรมแบบไม่มีพัดลม ใช้ชิป Rockchip RK3506J มาพร้อม Dual Ethernet และขา I/O ครบครัน

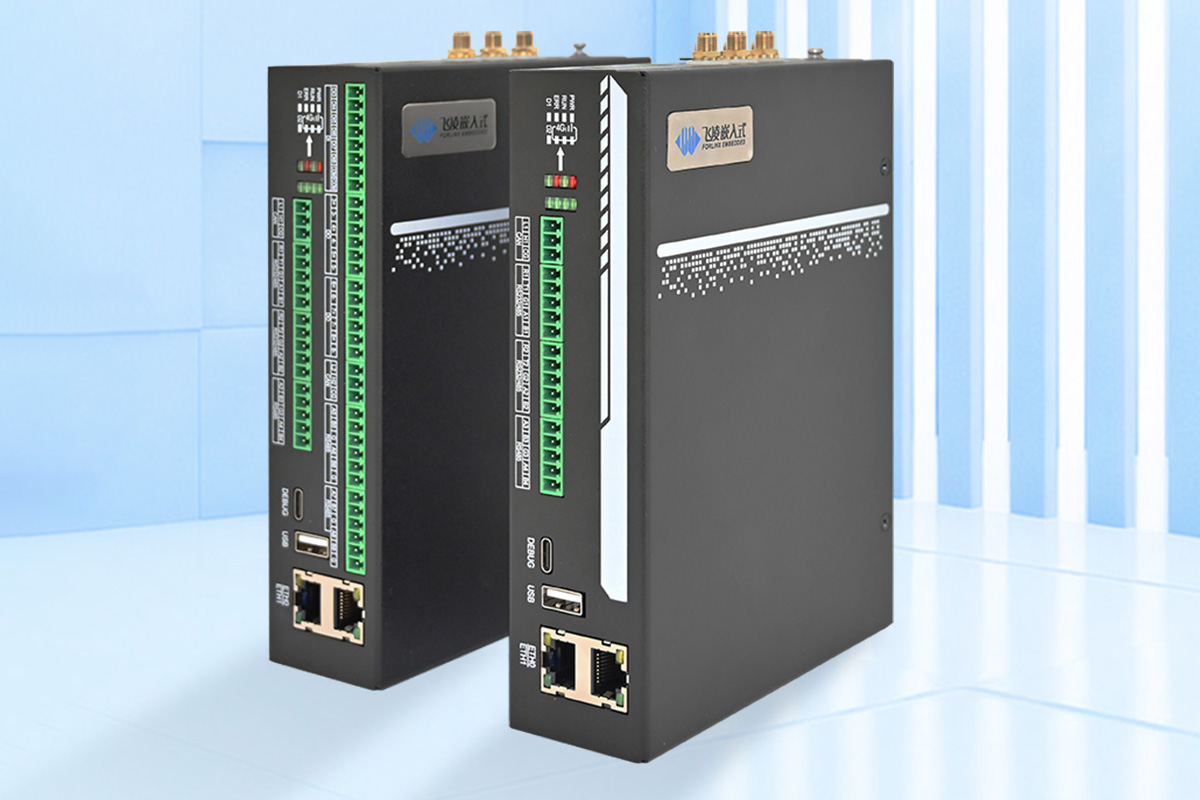

Forlinx Technology เปิดตัว FCU1501 เป็นคอมพิวเตอร์ฝังตัวอุตสาหกรรมแบบไม่มีพัดลม (fanless) และ IoT Gateway ที่ออกแบบมาสำหรับงานสมบุกสมบัน โดยใช้โปรเซสเซอร์ Rockchip RK3506J ที่ประกอบด้วยซีพียูแบบ tri-core Cortex-A7 และคอร์ Cortex-M0 อีก 1 คอร์ ระบบนี้ถูกออกแบบมาเพื่อรองรับงานเก็บข้อมูล (data acquisition) ที่ต้องการความน่าเชื่อถือสูง และการแปลงโปรโตคอล (protocol conversion) ในสภาพแวดล้อมที่มีความท้าทาย

ตัว IoT Gateway มีให้เลือก 2 รุ่น ได้แก่ รุ่นพื้นฐาน (basic) และรุ่นขยาย (extended) ซึ่งมีขนาดใกล้เคียงกัน แต่แตกต่างกันหลัก ๆ ที่จำนวนและความหลากหลายของพอร์ตเชื่อมต่อ โดยทั้งสองรุ่นมาพร้อม RAM DDR3 สูงสุด 512MB, หน่วยความจำ eMMC ขนาด 8GB, พอร์ต Fast Ethernet แบบคู่, รองรับ Wi-Fi แบบ dual-band และ Bluetooth 5.0 และรองรับ 4G LTE Cat 1 การใช้งานเหมาะสำหรับระบบอัตโนมัติ, ระบบขนส่งทางรางและการผลิตอัจฉริยะ  นอกจากนี้ตัวอุปกรณ์ยังรองรับช่วงอุณหภูมิอุตสาหกรรมกว้าง (-40°C ถึง +85°C) และผ่านมาตรฐาน EMC Level 3

สเปคของ Forlinx FCU1501 Specifications:

• SoC – Rockchip RK3506J
  • CPU
    • 3x Arm Cortex-A7 cores สูงสุด 1.5 GHz
    • Arm Cortex-M0 real-time core
  • GPU – รองรับเฉพาะ 2D GPU
  • ไม่มี VPU และไม่มี NPU
• หน่วยความจำ – DDR3 256MB, 512MB หรือ 1GB
• ที่เก็บข้อมูล
  • NAND Flash 256MB หรือ
  • eMMC flash 8GB
• เครือข่าย
  • 2x พอร์ต Fast Ethernet RJ45 ความเร็ว 10/100Mbps (auto-sensing, ไม่รองรับ PoE)

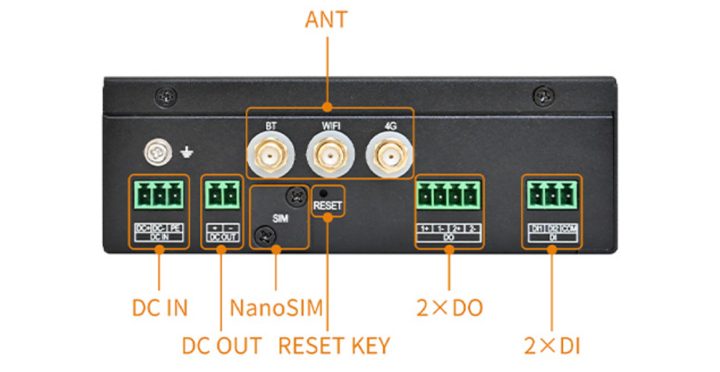

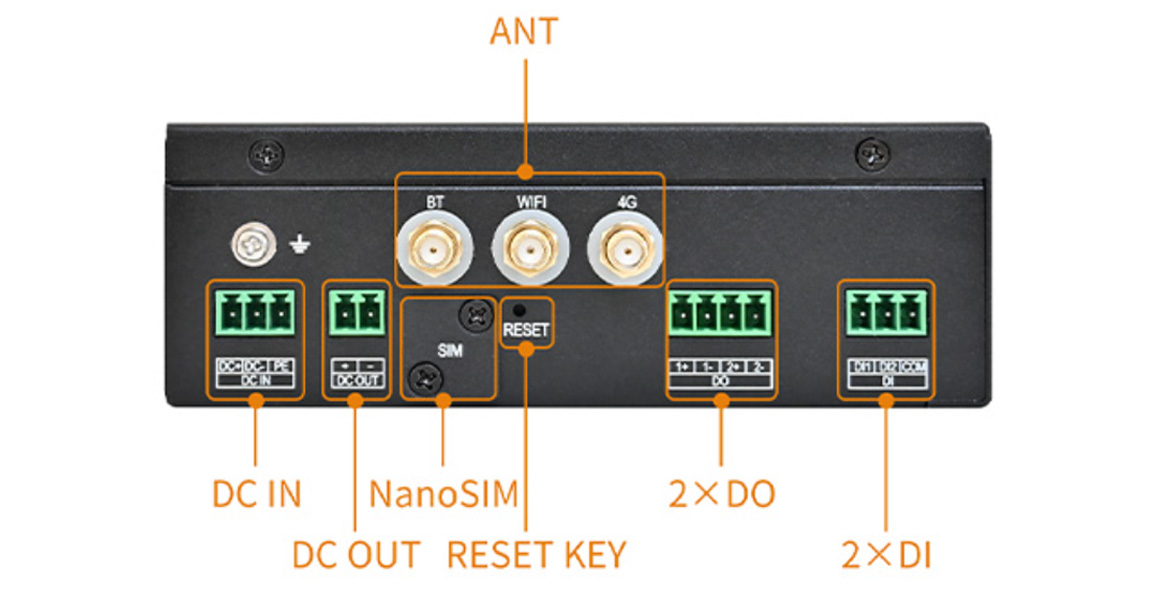

  • รองรับ Wi-Fi แบบ dual-band และ Bluetooth 5.0 พร้อมอินเทอร์เฟซเสาอากาศคู่
  • รองรับ 4G LTE Cat 1 (ออปชัน) ผ่านช่องใส่ Nano SIM
• USB – 1x พอร์ต USB 2.0 Type-A จำนวน 1 พอร์ต (รองรับการแฟลชระบบปฏิบัติการ)
• Serial

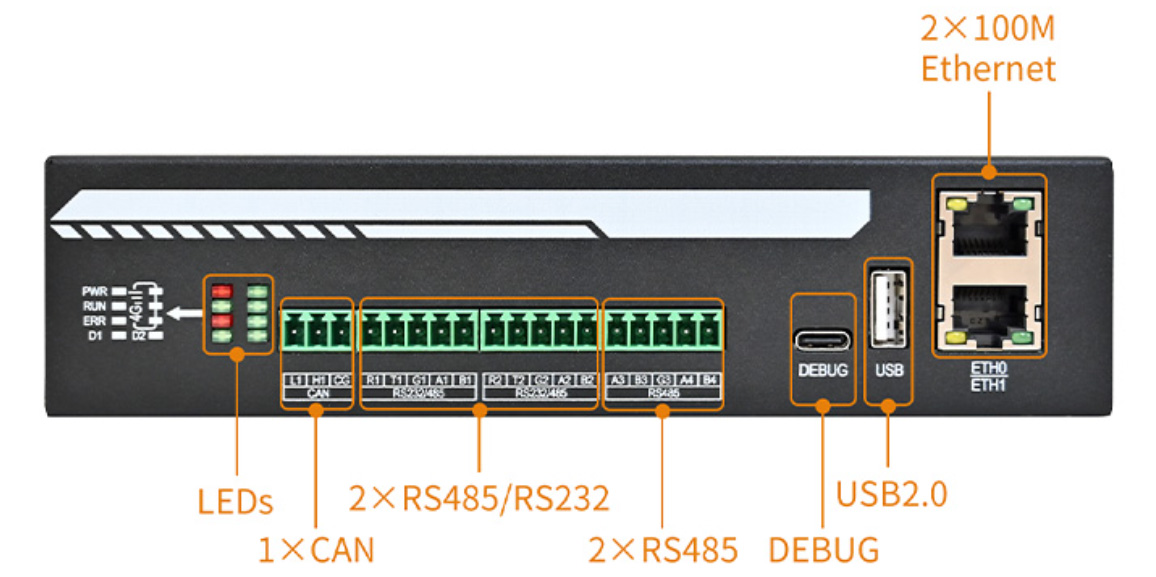

  • รุ่น Basic: 4x RS485, 2x RS232, 1x CAN FD / CAN 2.0B

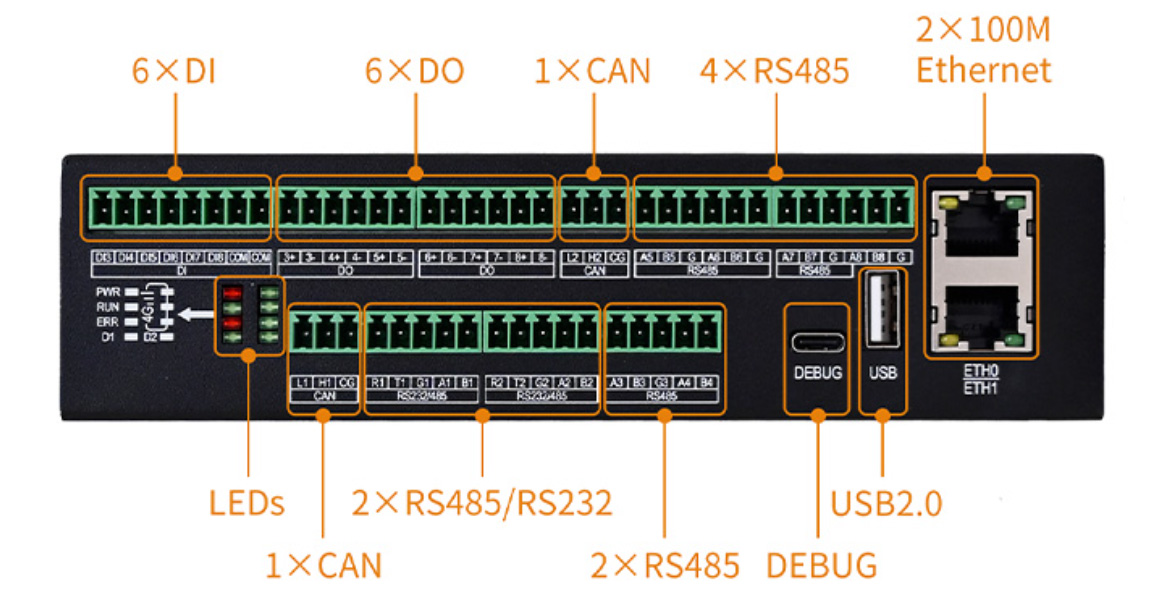

  • รุ่น Extended: 8x RS485, 2x RS232, 2x CAN FD / CAN 2.0B
  • RS232 ใช้ร่วม (multiplexed) กับ RS485 และทุกช่องมีกราวด์ดิจิทัลแยกอิสระ
• ขา I/O อื่น ๆ
  • รุ่น Basic: 2x DI (Dry contact), 2x DO (Relay output แบบ Normally Open, รองรับ 5A 250VAC / 5A 30VDC)
  • รุ่น Extended: 8x DI, 8x DO
• การดีบัก – พอร์ต USB Type-C สำหรับดีบัก
• อื่น ๆ
  • 8x LED แสดงสถานะ (Power, Run, Error, สัญญาณ 4G 3 ดวง, User-defined 2 ดวง)
  • Hardware Watchdog, RTC พร้อมแบตเตอรี่สำรองภายใน, Buzzer ในตัว
  • ปุ่ม “RESET KEY” สำหรับรีเซ็ตค่าพารามิเตอร์เครือข่ายแบบกดครั้งเดียว (ปรับแต่งได้)
• แหล่งจ่ายไฟ
  • รองรับแรงดันไฟ DC 9V ถึง 36V (ผ่าน terminal block, ค่าแนะนำ 12V/3A)
    มีระบบป้องกันไฟกลับขั้ว (reverse polarity) และกระแสเกิน (overcurrent)
    มี DC Out (แรงดันเท่ากับอินพุต)
• ขนาด
  • 177 × 130.5 × 45 มม. (ขนาดตัวเครื่อง)

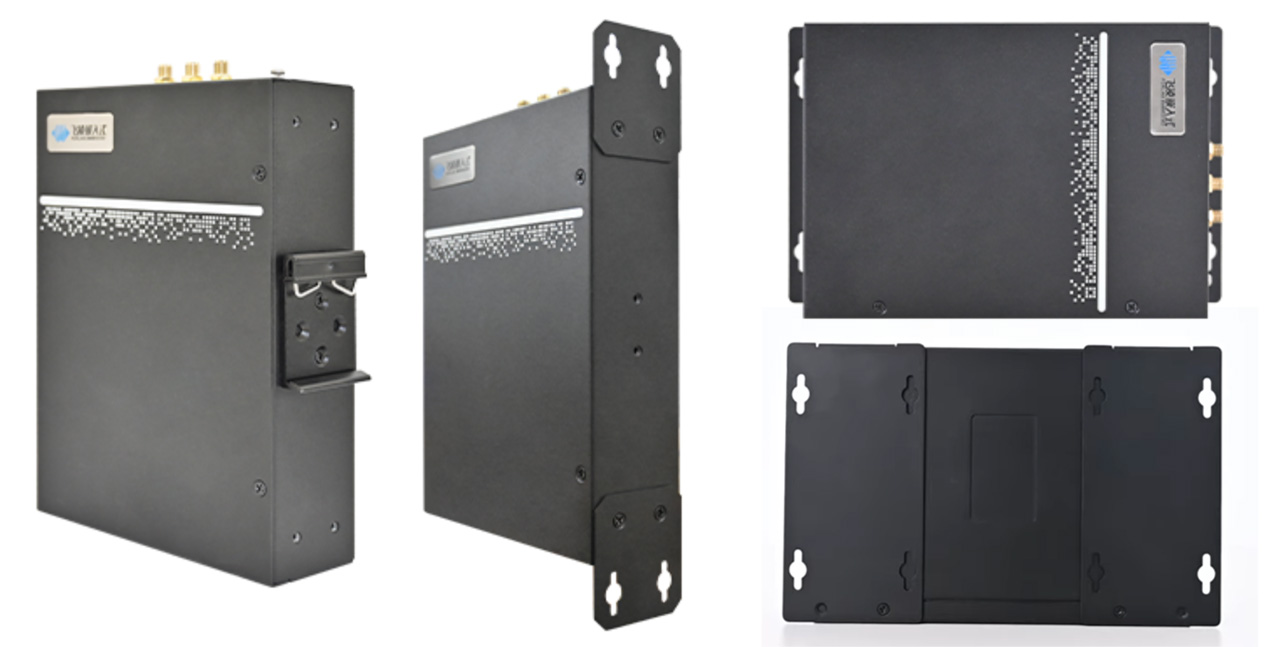

  • 187 × 152 × 45 มม. (ขนาดรวมอุปกรณ์ติดตั้ง)
• น้ำหนัก – 0.8 กก. (Basic) / 0.9 กก. (Extended)
• ช่วงอุณหภูมิ – การทำงาน: -40°C ถึง +85°C, ระบายความร้อนแบบ Passive (ไม่มีพัดลม)
• มาตรฐานรับรอง – CE, FCC, RoHS, และ EMC Level 3

หมายเหตุ: โมดูล 4G LTE มักถูกจำกัดการใช้งานตามภูมิภาค เนื่องจากรองรับย่านความถี่แตกต่างกัน โดยทาง Forlinx ไม่ได้ระบุว่าใช้โมดูล LTE จากผู้ผลิตรายใด (เช่น Quectel หรือ SIMCom) หรือรองรับย่านความถี่ใดบ้าง

ข้อมูลด้านซอฟต์แวร์มีการเปิดเผยค่อนข้างจำกัด โดยบริษัทระบุเพียงว่า FCU1501 ทำงานบนเคอร์เนล Linux 6.1 และมาพร้อมโปรโตคอลอุตสาหกรรมและมิดเดิลแวร์ที่ติดตั้งมาให้ล่วงหน้า เช่น Modbus (รองรับการแปลงระหว่าง TCP/RTU และโหมด passthrough), TCP/IP, SSH, OpenVPN, Nginx และรองรับการทำงานแบบ reverse proxy

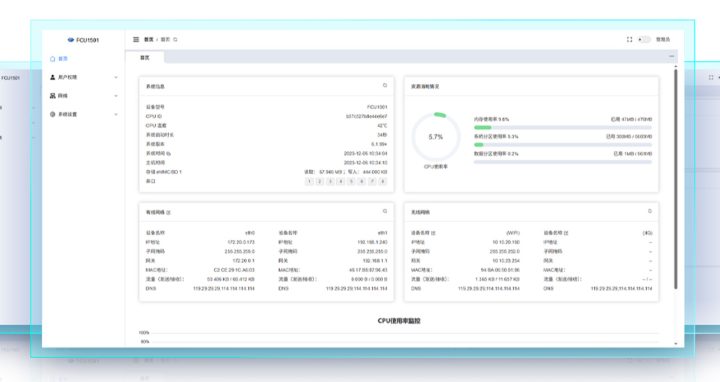

นอกจากนี้ บริษัทยังนำเสนออินเทอร์เฟซการจัดการผ่านเว็บ ที่ช่วยให้ผู้ใช้สามารถตั้งค่าเครือข่าย ปรับพารามิเตอร์การสื่อสาร และตรวจสอบสถานะของระบบได้โดยตรงผ่านเว็บเบราว์เซอร์ โดยไม่จำเป็นต้องใช้ซอฟต์แวร์เฉพาะทาง ทำให้การติดตั้งและการบำรุงรักษาทำได้สะดวกยิ่งขึ้น

ก่อนหน้านี้เราเคยนำเสนอแพลตฟอร์มฮาร์ดแวร์อุตสาหกรรมที่ใช้ชิป Rockchip RK3506J มาแล้ว เช่น Banana Pi BPI-Forge1 SBC, ArmSoM CM1 SoM หรือ Forlinx FET3506J-S system-on-module แต่ครั้งนี้ถือเป็นครั้งแรกที่เราได้กล่าวถึง IoT Gateway หรือระบบสำเร็จรูปที่ใช้ชิป RK3506J แบบ tri-core ของ Rockchip โดยตรง

Forlinx FCU1501 ซึ่งเป็น IoT Gateway อุตสาหกรรมแบบไม่มีพัดลม วางจำหน่ายแล้วบนแพลตฟอร์ม Tmall, ราคา ¥929 (~4,400฿) สำหรับรุ่น Extended ที่รองรับ 4G (หน่วยความจำ 512MB + eMMC 8GB) พร้อมอะแดปเตอร์ไฟ ซึ่งถือว่ามีความคุ้มค่าสูงเมื่อเทียบกับคุณสมบัติที่ให้มาสามารถดูรายละเอียดเพิ่มเติม เช่น เอกสารข้อมูลฮาร์ดแวร์ (datasheet) และคู่มือผู้ใช้งานได้จากหน้าผลิตภัณฑ์

แปลจากบทความ : Rockchip RK3506J-based Forlinx FCU1501 fanless industrial IoT gateway offers dual Ethernet, plenty of I/Os and serial interfaces
