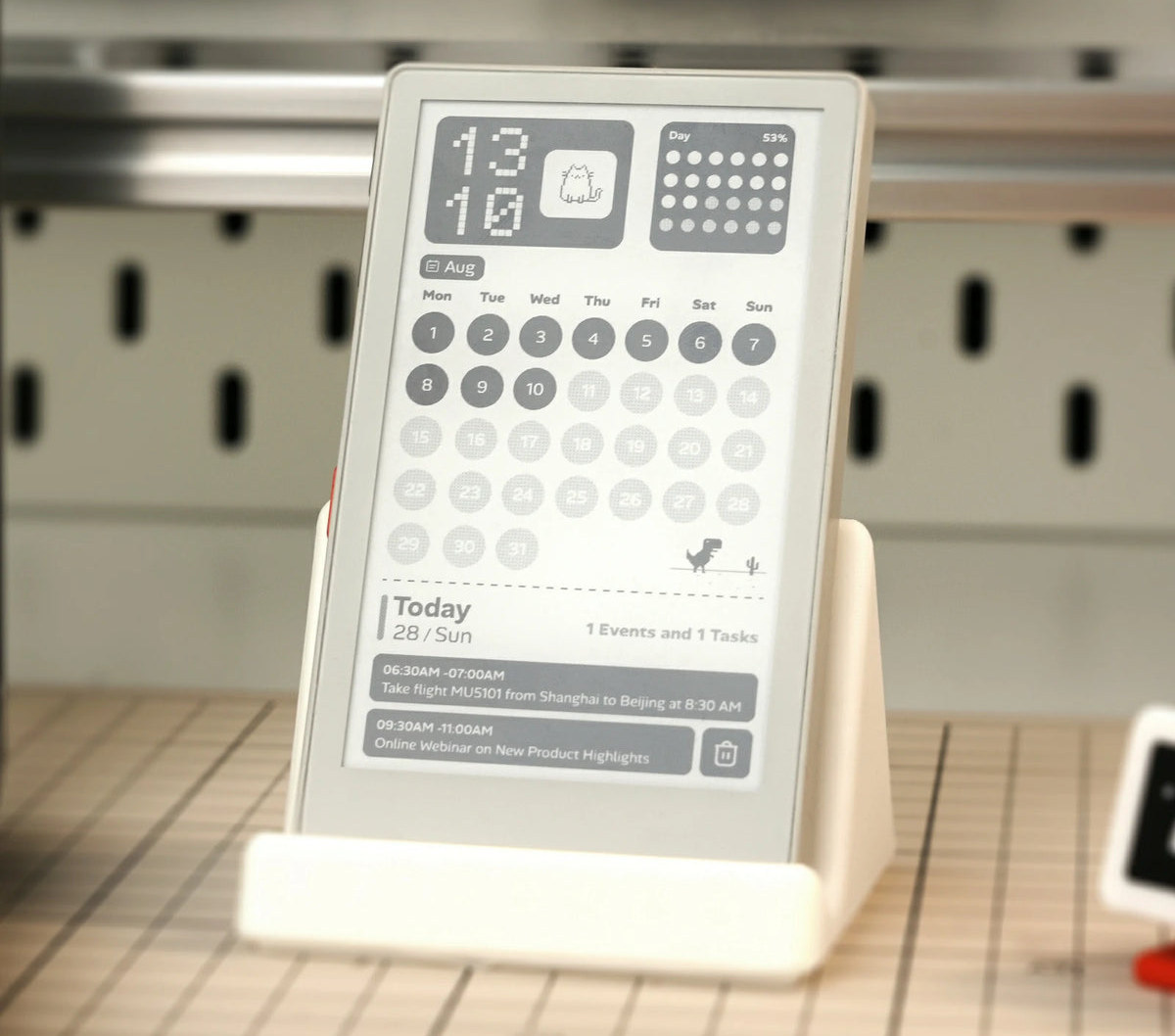

M5Stack Paper Mono : บอร์ดพัฒนา ESP32-S3 พร้อมจอ e-Paper ทัชสกรีน 3.97 นิ้ว รองรับ LoRa และ NFC

เมื่อเดือนพฤษภาคมที่ผ่านมา M5Stack ได้เปิดตัวบอร์ดพัฒนา PaperColor ที่ใช้ ESP32-S3 แต่หากคุณต้องการจอที่มีอัตราการรีเฟรชเร็วกว่า รุ่นใหม่อย่าง Paper Mono น่าจะเป็นตัวเลือกที่เหมาะกว่า โดยบอร์ดรุ่นนี้ใช้จอ e-Paper แบบโมโนโครมขนาด 3.97 นิ้ว พร้อมระบบสัมผัส และรองรับการเชื่อมต่อทั้ง LoRa สำหรับการสื่อสารระยะไกล และ NFC สำหรับการสื่อสารระยะใกล้

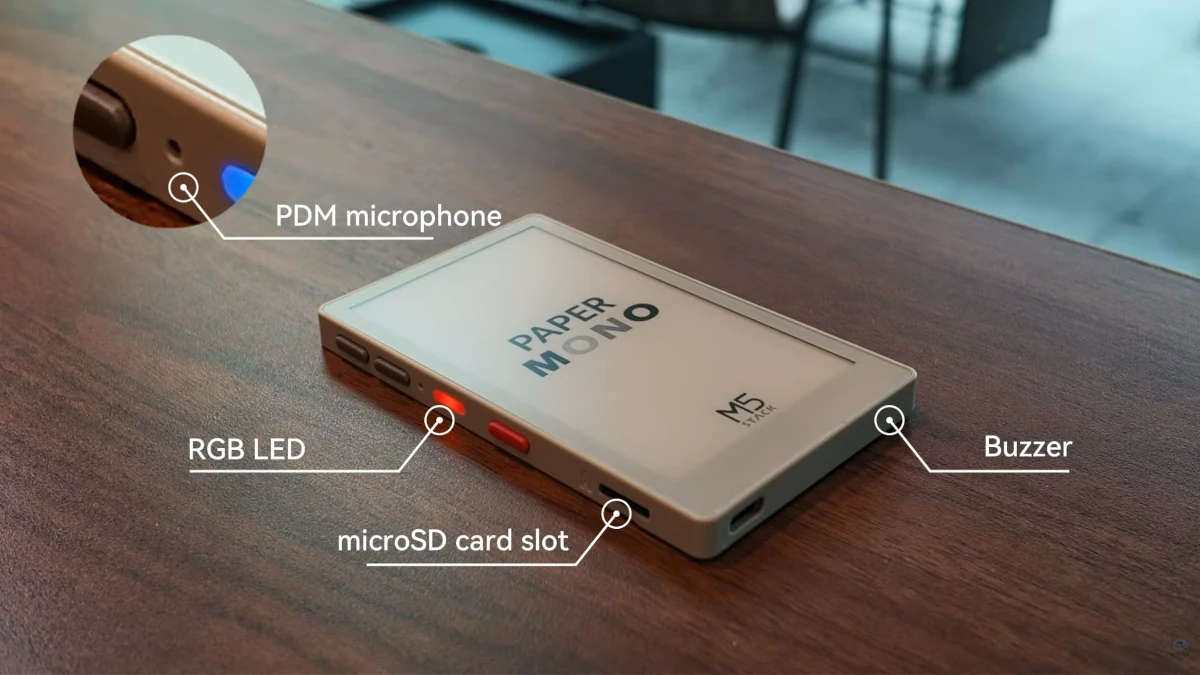

บอร์ดมาพร้อม PSRAM 8MB, Flash 16MB, ช่อง microSD, ไมโครโฟน PDM และ buzzer สำหรับการโต้ตอบด้านเสียง รวมถึง IMU แบบ 6 แกน, RTC, ปุ่มกดหลายปุ่ม และ RGB LED โดย Paper Mono ไม่มีพอร์ตสำหรับต่อขยาย และใช้ไฟผ่านพอร์ต USB-C พร้อมแบตเตอรี่ความจุ 1,150mAh นอกจากนี้ยังมีรุ่น Paper Mono Lite ซึ่งไม่มี LoRa และ NFC

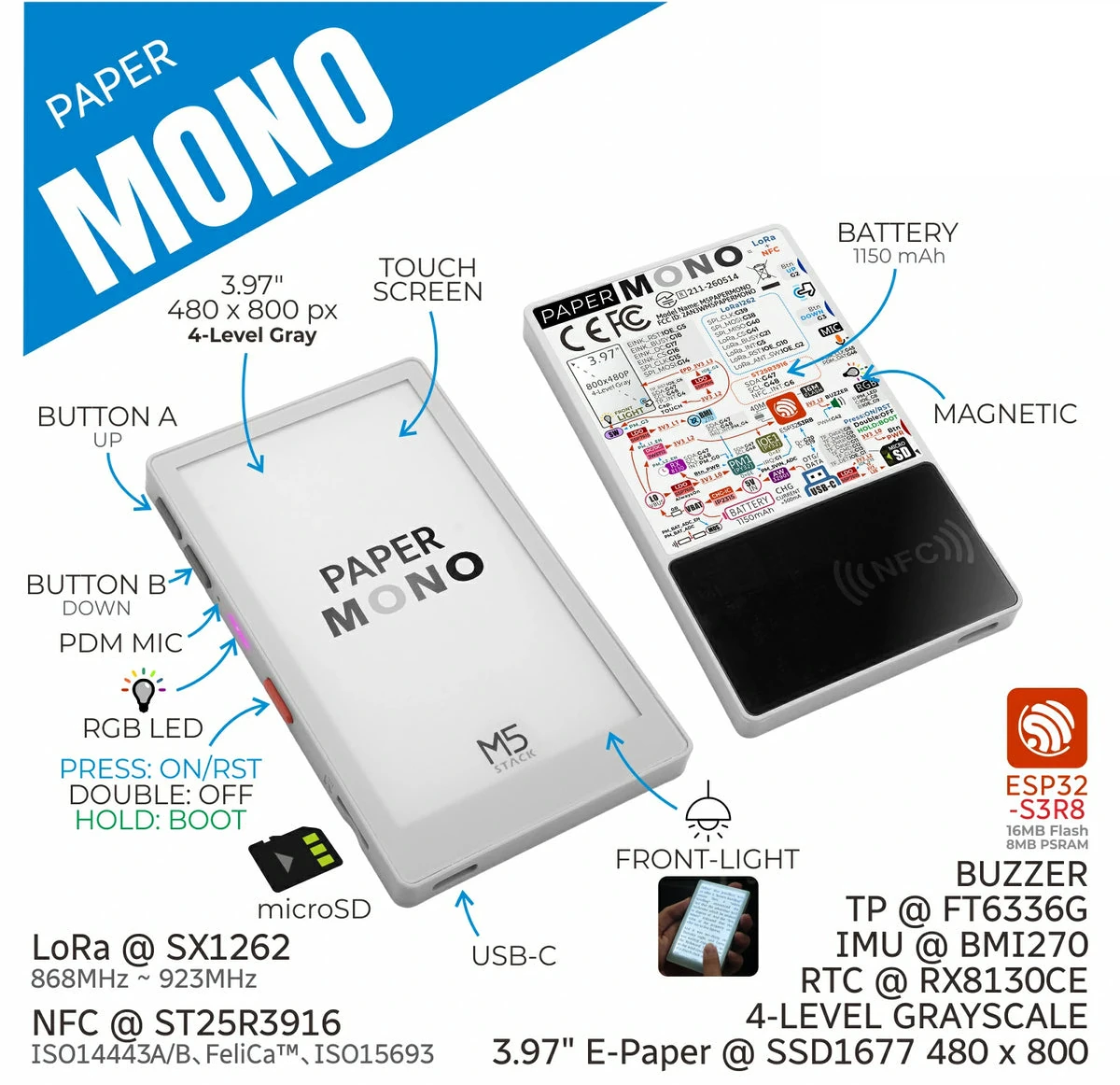

สเปคของ M5Stack Paper Mono:

SoC – Espressif ESP32-S3R8
- CPU – ไมโครคอนโทรลเลอร์ Tensilica LX7 แบบ Dual-core ความเร็วสูงสุด 240 MHz พร้อม Vector Instructions สำหรับเร่งการประมวลผล AI
- หน่วยความจำ – PSRAM ขนาด 8MB
- การเชื่อมต่อไร้สาย – Wi-Fi 4 ย่าน 2.4GHz และ Bluetooth 5.0 LE พร้อม Mesh
หน่วยความจำ
- SPI Flash ขนาด 16MB
- ช่องเสียบการ์ด MicroSD
หน้าจอ – จอ e-Paper ขาวดำแบบสัมผัสขนาด 4 นิ้ว
- ความละเอียด – 800×480
- ไดรเวอร์ SSD1677
- แสดงผลระดับสีเทา 4 ระดับ
- โหมด/ความเร็วในการรีเฟรช
  - epd_quality – 4.71 วินาที
  - epd_text – 0.45 วินาที
  - epd_fast – 0.34 วินาที
  - epd_fastest – 0.07 วินาที; หมายเหตุ: มีภาพ ghosting ให้เห็นในเดโม
- คอนโทรลเลอร์ระบบสัมผัสแบบ capacitive FT6336G
- ไฟส่องสว่างด้านหน้าในตัว
เสียง
- ไมโครโฟน PDM (LMD4737T261-AC02)
- Buzzer ในตัว
การเชื่อมต่อไร้สาย
- WiFi 4 และ Bluetooth LE ผ่าน ESP32-S3
- LoRa – ผ่านโมดูล Stamp LoRa-1262 (Semtech SX1262); ช่วงความถี่ 868MHz ~ 923MHz; เสาอากาศ FPC ในตัว
- NFC – ผ่านชิป ST25R3916; รองรับ ISO14443A, ISO14443B, FeliCa, ISO15693
USB – พอร์ต USB Type-C สำหรับจ่ายไฟและเขียนโปรแกรม
เซนเซอร์ – IMU 6 แกน BMI270
อื่นๆ
- ปุ่ม Power/Boot/Reset, ปุ่ม A/B (ขึ้น/ลง)
- ไฟ LED RGB
- RTC รุ่น RX8130CE
แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB Type-C
- แบตเตอรี่ในตัว 1,150mAh
- การใช้พลังงาน – ยังไม่เปิดเผย (TBD)
ขนาด – 101 x 61 x 7.95 มม.
น้ำหนัก – 74.7 กรัม

M5Stack รองรับการพัฒนาด้วย Arduino IDE, UiFlow 2 Visual Programming IDE และ ESP-IDF พร้อมเอกสารสำหรับเริ่มต้นใช้งาน, แผนผังวงจร, ตัวอย่างการทำงานของโหมดรีเฟรชต่าง ๆ และ และเอกสารทางเทคนิคเพิ่มเติมได้ที่ เว็บไซต์เอกสารประกอบ

นอกจากนี้ยังมีโค้ดตัวอย่างบน GitHubโปรเจกต์ ได้แก่ :

M5PaperMono-UserDemo – เฟิร์มแวร์จากโรงงานที่ใช้ ESP-IDF
M5PaperMono-OTP-Demo – ตัวอย่าง OTP จากผู้ผลิตจอ e-Paper ซึ่งแนะนำให้ใช้เพื่อช่วยยืดอายุการใช้งานของจอและเพิ่มความเสถียรในการรีเฟรช

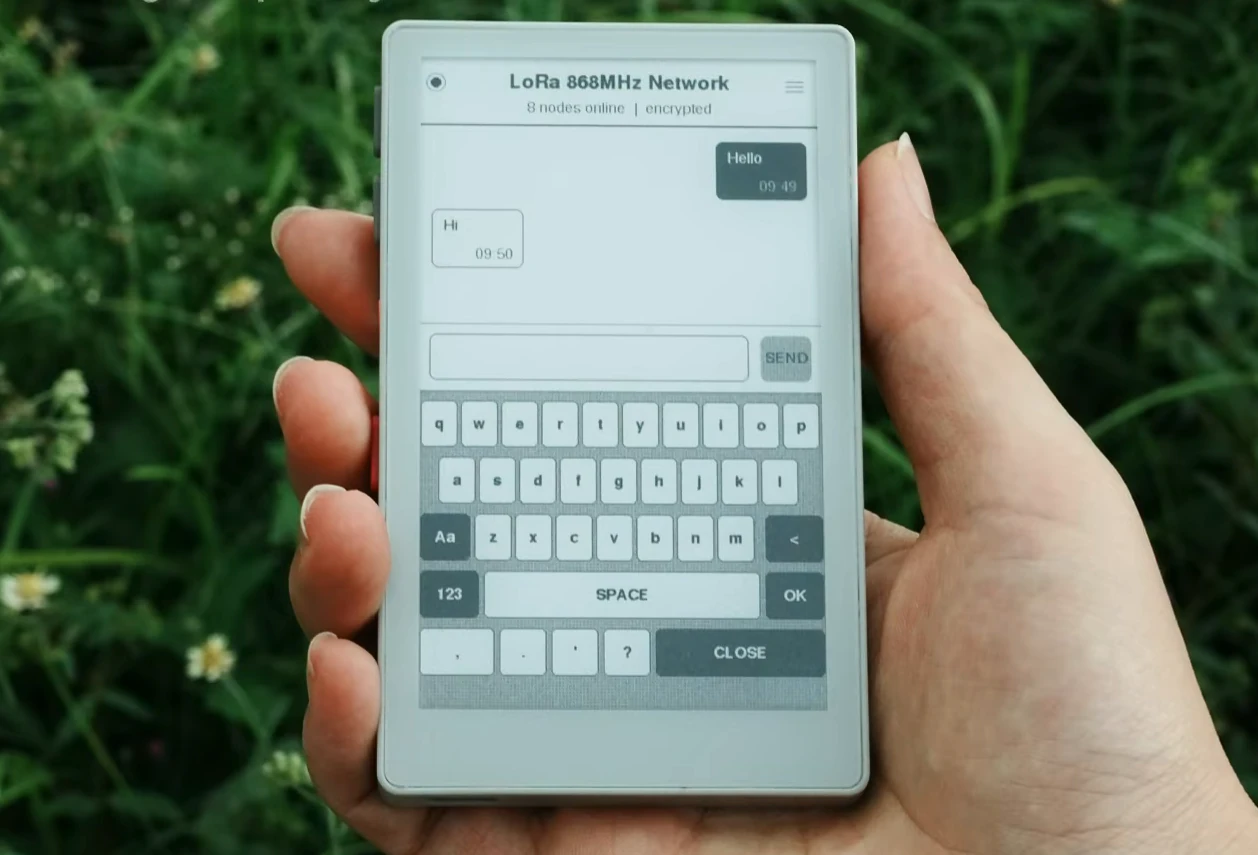

M5Stack Paper Mono รองรับ LoRa — การส่งข้อความผ่าน LoRa

การใช้งานเป้าหมาย ได้แก่ เครื่องอ่าน e-book, ป้ายแสดงผล e-Paper, เครื่องควบคุมการเข้าออก, อุปกรณ์ยืนยันตัวตน และเทอร์มินัลระบบขนส่งอัจฉริยะ

ด้านราคา M5Stack จำหน่าย Paper Mono ราคา $65 (~2,100฿) และ Paper Mono Lite ที่ไม่มีทั้ง LoRa และ NFC ราคา $55 (~1,800฿) บนร้านค้าของบริษัท ทั้งนี้บริษัทระบุว่าจำนวนสินค้ามีจำกัด และล็อตถัดไปจะวางจำหน่ายในปีหน้า ส่วนปัจจุบันไม่พบรายการจำหน่ายบน AliExpress แล้ว
