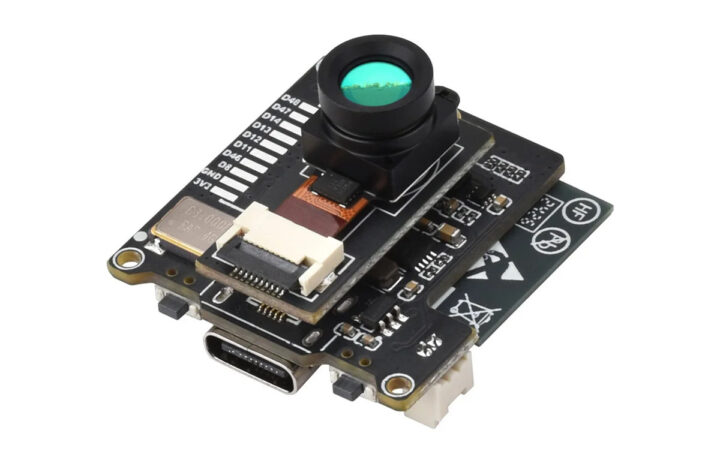

Waveshare ได้เปิดตัวโมดูลกล้องถ่ายภาพความร้อน (Thermal Imaging Camera) ที่ใช้ ESP32-S3 ซึ่งใช้กล้องอินฟราเรดความละเอียด 80 x 62 พิกเซลเดียวกับที่ใช้ใน Thermal-45/90 Raspberry Pi HAT และ Thermal-45/90 USB camera
โมดูลกล้องถ่ายภาพความร้อนนี้มีให้เลือกสองรุ่น ตามมุมมอง (FOV) ได้แก่ Basic version ที่มีมุมมอง 45° และ Wide angle version มุมกว้าง 90° พร้อมด้วยแผ่นบัดกรีจำนวน 20 จุดที่รองรับ GPIOs, UART และ I2C สำหรับการขยายการใช้งาน, พอร์ต USB-C สำหรับจ่ายพลังงานและการเขียนโปรแกรม, และ header-pin แบบ 2 ขาสำหรับเชื่อมต่อแบตเตอรี่ตามต้องการ
สเปคของ Waveshare “ESP32-S3 IR thermal imaging camera module” :

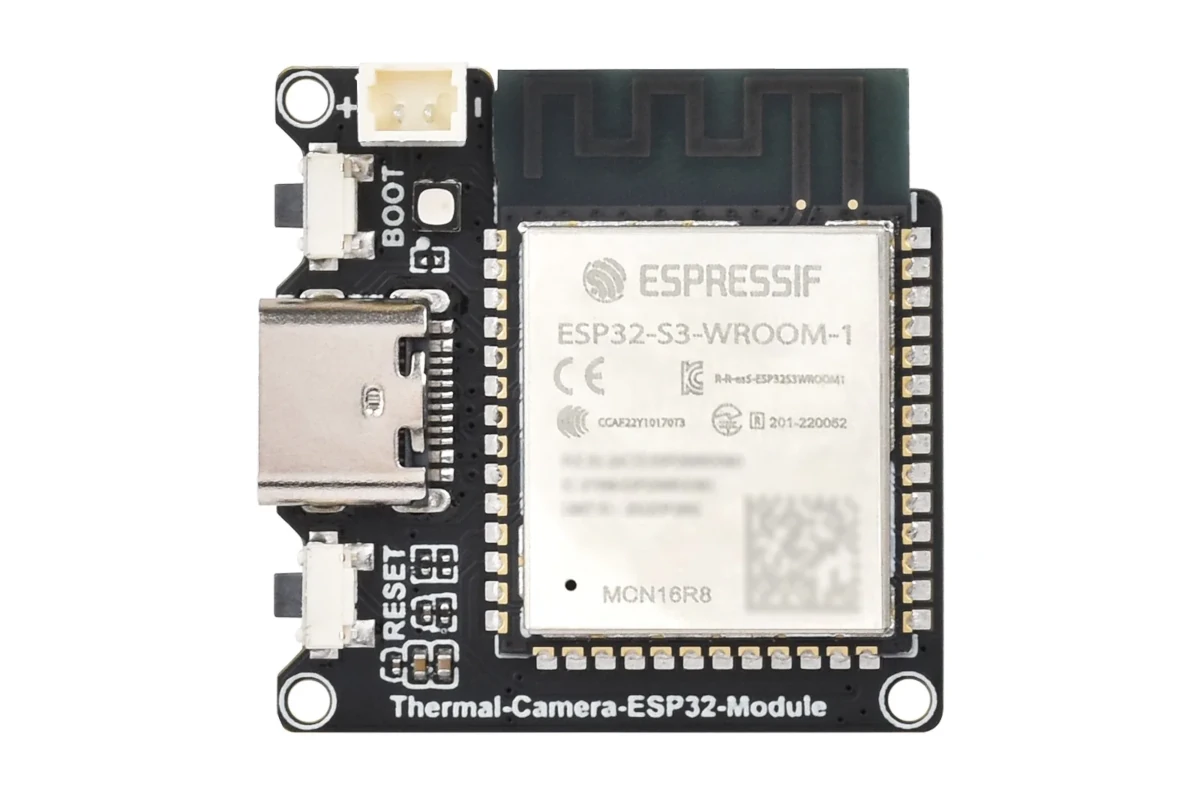

- โมดูลไร้สาย ESP32-S3-WROOM-1
- MCU – ESP32-S3 Tensilica LX7 แบบ dual-core สูงสุด 240 MHz พร้อม SRAM ขนาด 512KB และ PSRAM สูงสุด 8MB
- ที่เก็บข้อมูล – flash 16MB
- การเชื่อมต่อไร้สาย – WiFi 4 และ Bluetooth LE 5
- กล้องถ่ายภาพความร้อน – Meridian Innovation MI0802
- ความละเอียด – 80 × 62
- มุมมอง (FOV)
- 56°(D) x 45°(H) x 34°(V) (Basic version)

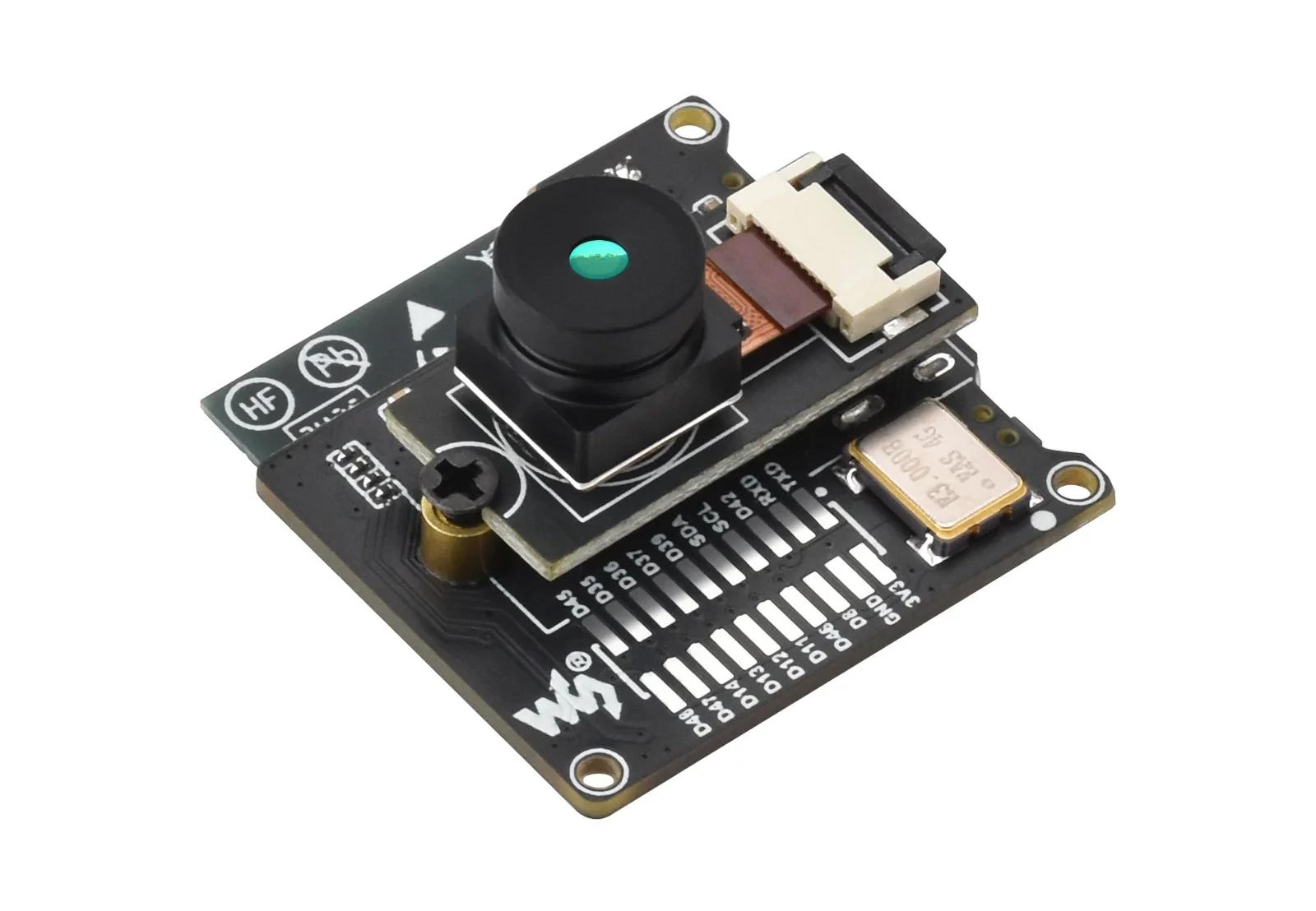

- 122°(D) x 90°(H) x 67°(V) (Wide angle version)
- ช่วงอุณหภูมิ – -40°C ถึง +400°C
- ความแม่นยำ – ±2°C
- อัตราการรีเฟรช – สูงสุด 25 FPS หมายเหตุ: เนื่องจากผลกระทบจากสัญญาณ WiFi อาจมีข้อผิดพลาดในอัตราเฟรมที่แท้จริง
- อินเทอร์เฟซ – เชื่อมต่อกับโมดูล ESP32-S3 ผ่าน SPI
- USB – พอร์ต USB Type-C สำหรับการจ่ายไฟและการเขียนโปรแกรม

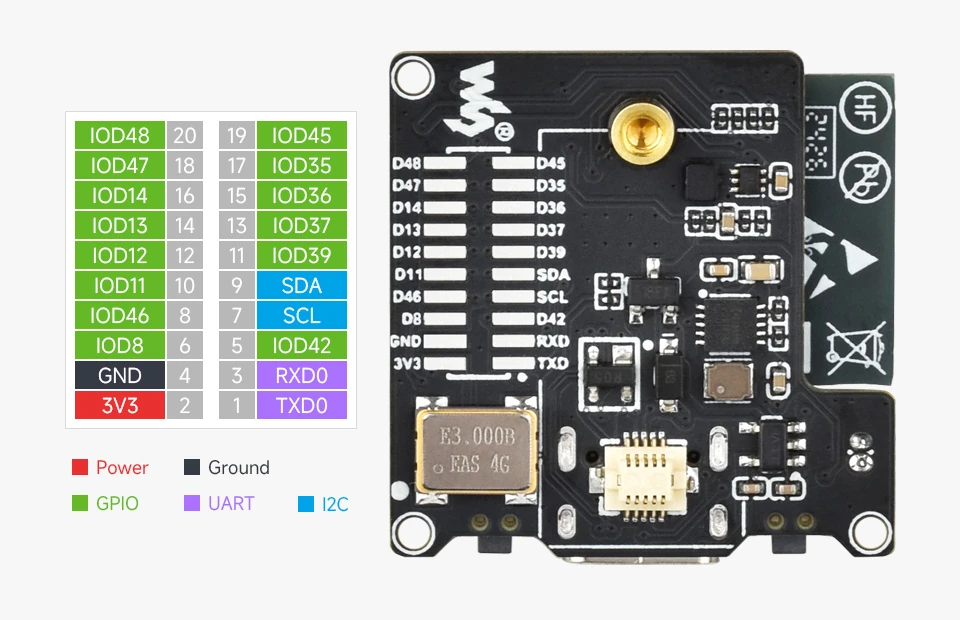

- การขยาย – 2x 10 solder pads พร้อม 14x GPIO, 1x I2C, and 1x UART
- อื่นๆ
- ไฟ LED RGB สำหรับการตรวจสอบสถานะแบบเรียลไทม์
- ปุ่ม Reset และ BOOT
- แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- คอนเนกเตอร์แบตเตอรี่ 2 ขาสำหรับแบตเตอรี่ลิเธียม 3.7V
- ขนาด – 29 x 29 มม.

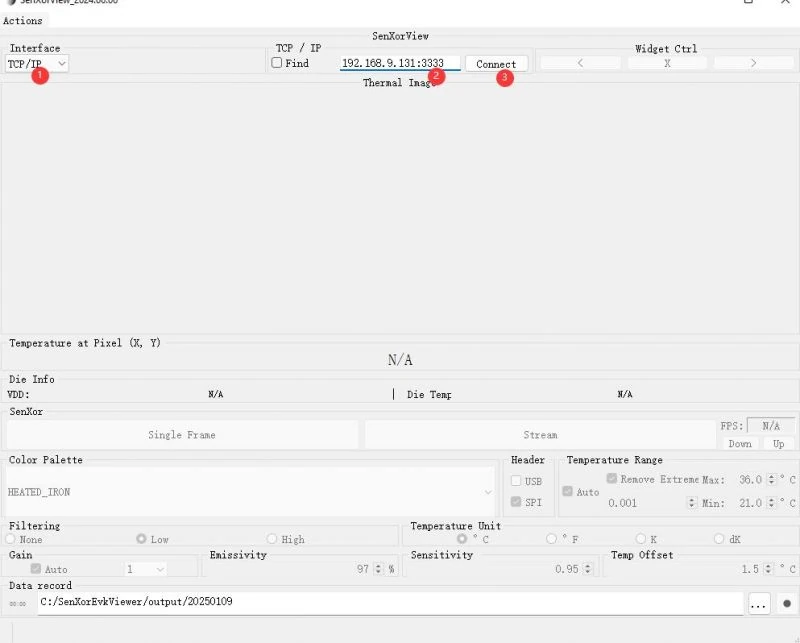

โมดูล ESP32-S3 จะถูกติดตั้งมาพร้อมกับเฟิร์มแวร์ “senxorESP32S3” ซึ่งใช้ Bluetooth ในการตั้งค่าพารามิเตอร์ WiFi ผ่านแอป BlueFi บนสมาร์ทโฟน Android หลังจากตั้งค่าเสร็จแล้ว สามารถเข้าถึงได้ผ่าน 192.168.4.1:3333 (โหมด AP) หรือ <IP_Address>:3333 (โหมด Client) โดยใช้โปรแกรม SenXorView สำหรับ Windows ซึ่งหมายความว่าคุณต้องมีทั้งสมาร์ทโฟน Android และคอมพิวเตอร์ Windows เพื่อใช้กล้องกับเฟิร์มแวร์เริ่มต้น เว้นแต่โมดูลจะเข้าสู่โหมด AP โดยอัตโนมัติหากเราไม่ได้ใช้แอป BlueFi แต่ Waveshare ไม่ได้ชี้แจงเรื่องนี้อย่างชัดเจน
Waveshare ไม่ได้ให้ภาพหน้าจอหรือวิดีโอเดโมเพิ่มเติม แต่เราสามารถเห็นได้ว่าโปรแกรมรองรับทั้งโหมดการจับภาพแบบเฟรมเดียวหรือโหมดสตรีมวิดีโอ และสามารถปรับพารามิเตอร์ต่างๆ ได้ คุณสามารถดาวน์โหลดเฟิร์มแวร์ (ไฟล์ไบนารีและซอร์สโค้ด), แอป BlueFi สำหรับ Android และโปรแกรม SenXorView สำหรับ Windows ได้จาก Wiki โดยมีคำแนะนำในการสร้างเฟิร์มแวร์ด้วย VS Code และ ESP-IDF framework ด้วย
นี่ไม่ใช่โมดูลกล้องอินฟราเรด ESP32 ตัวแรกที่เรากล่าวถึง เพราะยังมีตัวอย่างอื่นๆ เช่น M5Stack Thermal Camera 2 Unit และ tCam-Mini IR thermal camera board ที่มีความละเอียด 32×24 และ 160×120 ตามลำดับ โมเดลของ Waveshare นี้ใช้ ESP32-S3 แทน ซึ่งมีการขยายเวกเตอร์ที่อาจนำมาใช้สำหรับการเร่งความเร็วในการประมวลผลภาพด้วย AI และมีความละเอียด (80×62) ที่แตกต่างจากทั้งสองรุ่นที่กล่าวถึง
โมดูลกล้องถ่ายภาพความร้อน IR ESP32-S3 ของ Waveshare สามารถซื้อได้ที่ AliExpress ในราคา $92.69 (~3,200฿), บน Amazon ในราคา $106.99 (~3,700฿) (basic version หรือ wide angle version) หรือที่ร้าน Waveshare
แปลจากบทความภาษาอังกฤษ : ESP32-S3 infrared thermal imaging camera module offers 80×62 resolution, 45° and 90° wide angle versions
