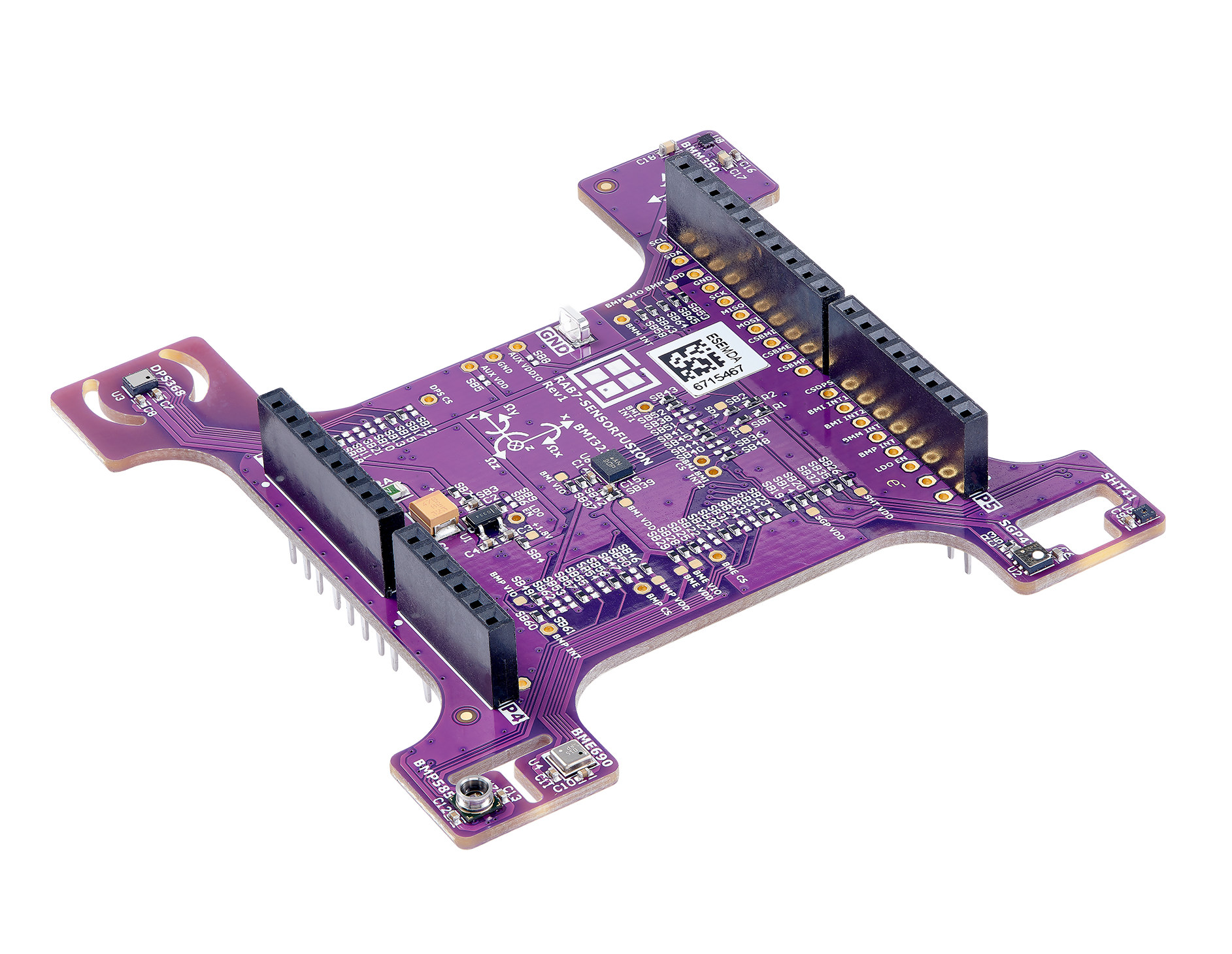

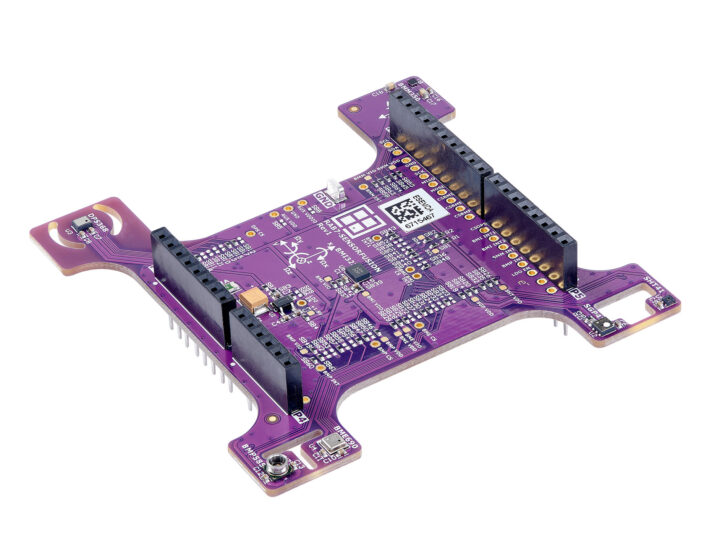

Rutronik Adapter Board RAB7 เป็นฮาร์ดแวร์โอเพ่นซอร์สในรูปแบบ Arduino Shield ที่ออกแบบมาเพื่อการรวมข้อมูลจากเซ็นเซอร์ด้วย AI (AI-powered Sensor Fusion) โดยมาพร้อมกับเซ็นเซอร์สิ่งแวดล้อมและอินเอร์เชียทั้งหมดเจ็ดตัวจากบริษัท Bosch, Infineon และ Sensirion
บอร์ดนี้ออกแบบมาให้ใช้งานร่วมกับบอร์ดที่รองรับ Arduino เพื่อประมวลผลและวิเคราะห์ข้อมูลจากเซ็นเซอร์ต่าง ๆ ซึ่งเหมาะสำหรับการใช้งานในระบบอาคารอัตโนมัติ, ห้องครัวระดับมืออาชีพ, ระบบปรับอากาศ (HVAC) และการเกษตรอัจฉริยะ

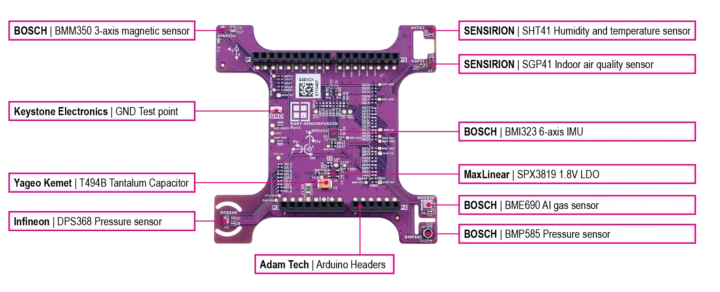

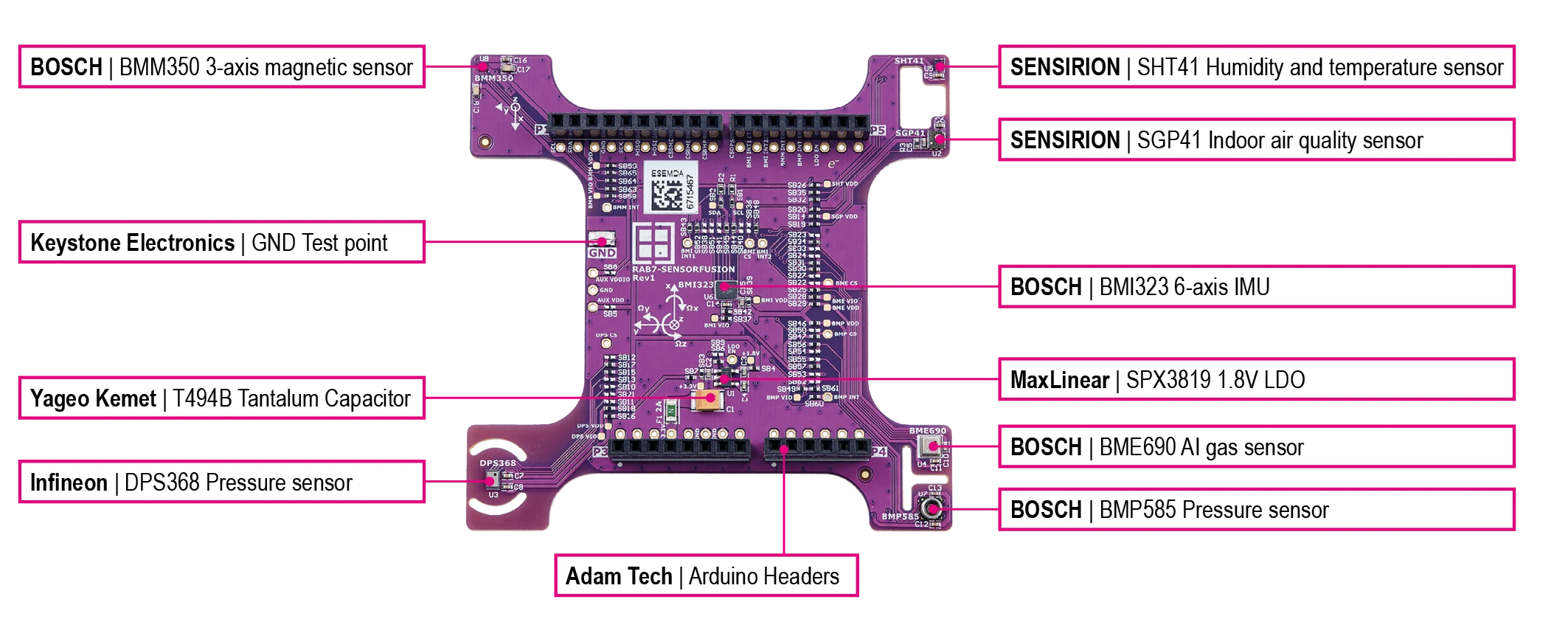

สเปคของ Rutronik Adapter Board RAB7 :
- เซ็นเซอร์
- Infineon XENSIV DPS368XTSA1 เซ็นเซอร์ความดันบรรยากาศแบบดิจิทัล
- Bosch BMP585 เซ็นเซอร์ความดันแบบดิจิทัล
- Sensirion SGP41-D-R4 เซ็นเซอร์คุณภาพอากาศในอาคารสำหรับตรวจจับสาร VOC (สารประกอบอินทรีย์ระเหยง่าย) ซึ่งพบได้ในโปรเจกต์อย่างเช่น Air Lab, Airgradient One และ SparkFun “Indoor Air Quality Combo Sensor” และอื่น ๆ
- Bosch BME690 เซ็นเซอร์ตรวจจับก๊าซ ความดัน อุณหภูมิ และความชื้น แบบประหยัดพลังงาน พร้อมรองรับการประมวลผลด้วย AI
- Bosch BMI323 – IMU (inertial measurement unit) 6-axis ที่ใช้พลังงานต่ำ
- Sensirion SHT41-AD1B-R2 เซ็นเซอร์วัดอุณหภูมิและความชื้นสัมพัทธ์แบบความแม่นยำสูงและประหยัดพลังงาน
- Bosch BMM350 เซ็นเซอร์วัดสนามแม่เหล็กแบบ 3-axis สำหรับการคำนวณตำแหน่งแบบสัมบูรณ์ 9-axis (ใช้ในงานนำทาง)
- อินเทอร์เฟซกับโฮสต์
- Arduino headers พร้อมแรงดัน 3.3V
- อินเทอร์เฟซ I2C กับเซ็นเซอร์เป็นค่าเริ่มต้น
- อินเทอร์เฟซ SPI สามารถใช้งานได้กับเซ็นเซอร์ที่รองรับ SPI แต่ต้องบัดกรีจุดเชื่อมต่อ (solder bridges) เพิ่มเติม
- อื่น ๆ – คอนเนกเตอร์ Keystone Electronics Test Point สำหรับสัญญาณกราวด์
- ระบบจัดการพลังงาน
- 3แหล่งจ่ายไฟ 3.3V DC ผ่าน Arduino headers
- MaxLinear SPX3819 สำหรับจ่ายไฟ 1.8V แบบ LDO
- ขนาด – ยังไม่ได้ระบุ (TBD)
Adapter Board RA7 เป็นฮาร์ดแวร์โอเพ่นซอร์สในรูปแบบ Arduino Shield โดยมีการแชร์ไฟล์ที่เกี่ยวข้องทั้งหมดไว้ใน hardware repository พร้อมไฟล์ผังวงจร (schematics) และเลย์เอาต์ PCB ที่สร้างด้วย Altium, mechanical drawings, รายการวัสดุ (Bill of Materials หรือ BOM), แบบวาดสำหรับการประกอบ (Assembly drawings) และไฟล์ Gerber

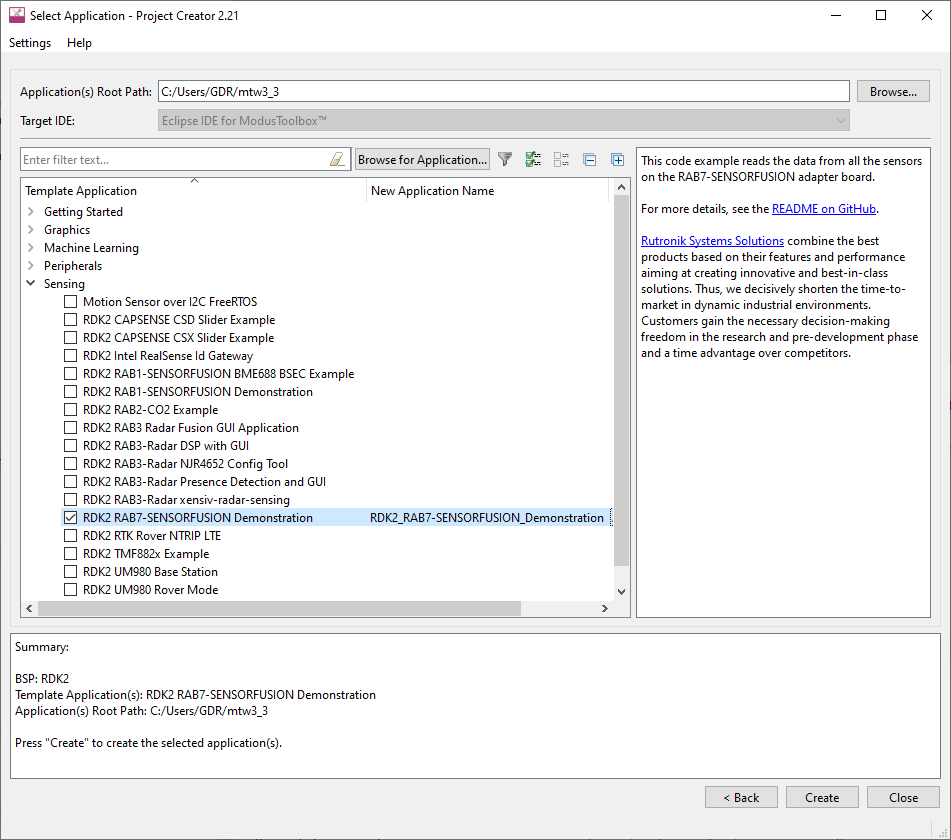

ด้านซอฟต์แวร์ จะต้องติดตั้งซอฟต์แวร์ Infineon ModbusToolbox software และเลือกโค้ดตัวอย่าง “RAB7-SENSORFUSION Demonstration” จาก Project Creator Alternatively หรืออีกทางเลือกหนึ่ง สามารถหาโค้ดตัวอย่างได้จาก GitHub ในโปรเจกต์ RDK2_RAB7-SENSORFUSION_Demonstration, RDK3_RAB7-SENSORFUSION_Demonstration หรือ RDK4_RAB7-SENSORFUSION_Demonstration โดยขึ้นอยู่กับว่าคุณใช้บอร์ดพัฒนา (Development board) รุ่นใด เอกสารประกอบจะอยู่ในรูปแบบไฟล์ PDF ซึ่งถูกจัดเก็บไว้บน GitHub

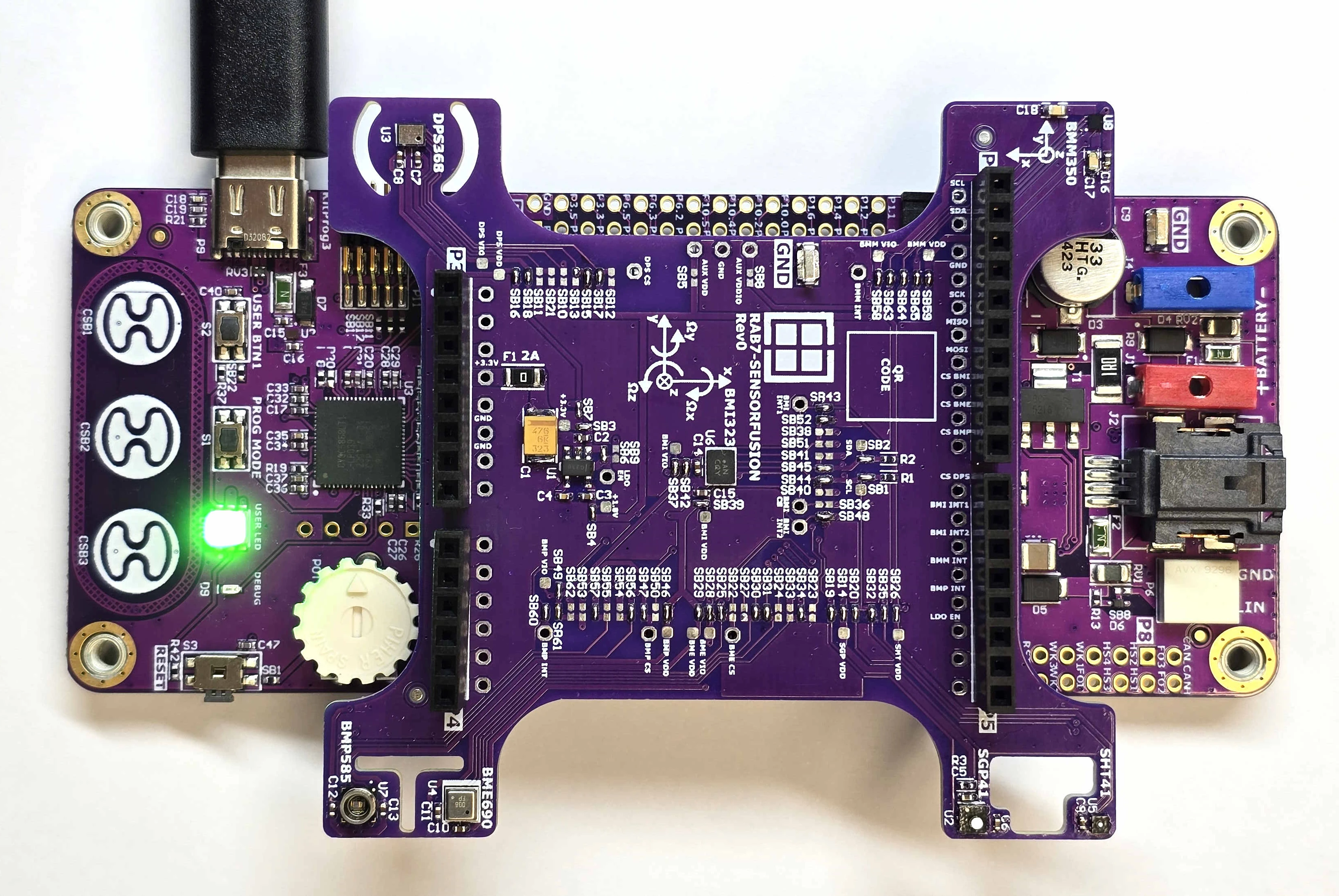

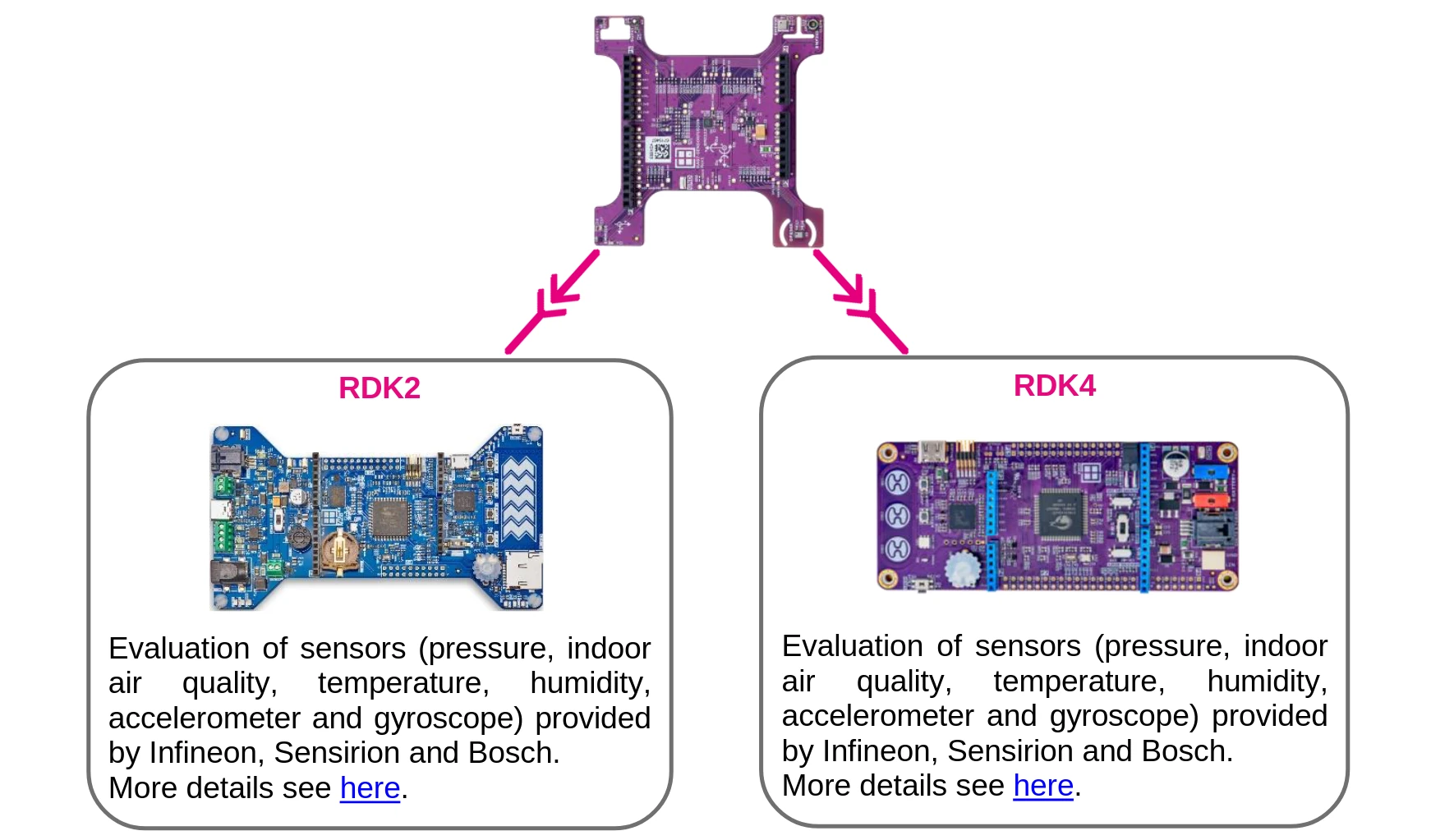

Rutronik วางจำหน่าย Adapter Board RAB7-SENSORFUSION ซึ่งเป็น Arduino Shield ในราคา $107 (~3,600฿) โดยตามทฤษฎีแล้วสามารถใช้งานร่วมกับบอร์ด Arduino รุ่นใดก็ได้ แต่เพื่อให้ง่ายต่อการเริ่มต้นใช้งาน แนะนำให้ใช้ร่วมกับบอร์ด evaluation boards ของ Rutronik ได้แก่ Rutronik RDK2 (IIoT), RDK3 (BLE), or RDK4 (Automotive) evaluation boards, ซึ่งแต่ละรุ่นมีราคาจำหน่ายประมาณ $110 (~3,700฿) บนร้านค้าออนไลน์ของบริษัท สามารถดูข้อมูลเพิ่มเติมได้ที่หน้าผลิตภัณฑ์ของ RAB7 บนเว็บไซต์ของ Rutronik
แปลจากบทความภาษkอังกฤษ : Rutronik Adapter Board RAB7 Sensor Fusion Arduino shield features seven sensors from Bosch, Infineon, and Sensirion
