Renesas RZ/A3M เป็นไมโครโปรเซสเซอร์ (MPU) ที่ใช้ซีพียู Arm Cortex-A55 ทำงานที่ความเร็วสูงสุด 1.0 GHz มาพร้อมกับหน่วยความจำ DDR3L ขนาด 128MB บนชิป เหมาะสำหรับแอปพลิเคชัน HMI (Human-Machine Interface) ที่มีความคุ้มค่าแต่มีความสามารถสูง รองรับความละเอียดของหน้าจอได้สูงสุดถึง 1280×800 พิกเซล
RZ/A3M มีความคล้ายกับรุ่นก่อนหน้าอย่าง Renesas RZ-A3UL แต่เพิ่มความสามารถด้วยการรวม RAM ขนาด 128MB ไว้ในแพ็คเกจเดียวแบบ System-in-Package (SiP) รองรับทั้งอินเทอร์เฟซจอแสดงผลแบบ MIPI DSI และพาราเลล และยังเพิ่มฮาร์ดแวร์เร่งความเร็วกราฟิกแบบ 2 มิติ เพื่อให้การแสดงผลของส่วนติดต่อผู้ใช้งาน (UI) ลื่นไหลยิ่งขึ้น

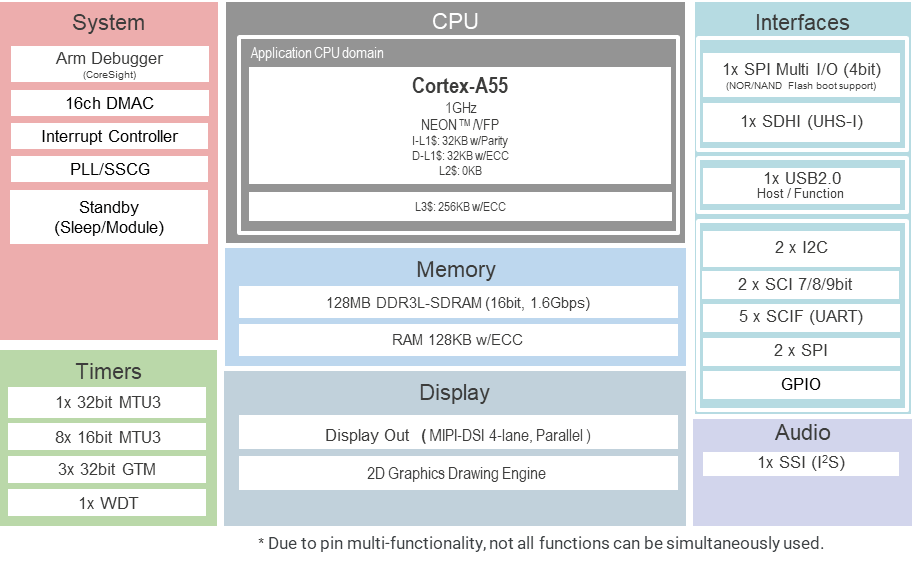

สเปคของ Renesas RZ/A3M :
- CPU – Single-core Arm Cortex-A55 @ สูงสุด 1.0 GHz
- GPU – 2D drawing engine
- หน่วยความจำ
- SRAM บนชิปขนาด 128KB พร้อมฟังก์ชันตรวจสอบและแก้ไขข้อผิดพลาด (ECC)
- DDR3L-1600 SDRAM ขนาด 128MB แบบในตัว (บัสข้อมูล 16 บิต)
- หน่วยเก็บข้อมูล
- คอนโทรลเลอร์ SPI Multi I/O (4 บิต DDR) จำนวน 1 ช่อง
- รองรับการบูตจาก Serial NAND หรือ Serial NOR flash
- อินเทอร์เฟซโฮสต์ SD card
- อินเทอร์เฟซแสดงผล – MIPI DSI แบบ 4-lane หรือเอาต์พุตดิจิทัลแบบพาราเลล รองรับความละเอียดสูงสุด 1280×800 พิกเซล @ 60Hz
- ระบบเสียง – อินเทอร์เฟซเสียงแบบ Serial (SSI/I2S)
- USB –1x USB 2.0 host
- อุปกรณ์ต่อพ่วงอื่น ๆ (peripherals)
- GPIO
- 2x I2C
- 2x SCI (Serial Communication Interfaces) (SCI)
- 5x SCIF (Serial Communication Interfaces with FIFO)
- 2x RSPI (Renesas Serial Peripheral Interfaces)
- Multi-function timers – 1x 32-bit, 8x 16-bit
- 3x 32-bit general-purpose timer
- Watchdog Timer
- เซนเซอร์ – หน่วยตรวจวัดอุณหภูมิ (Thermal Sensor Unit)
- แรงดันไฟเลี้ยง – 2.97 ถึง 3.63 โวลต์ (PVDD)
- แพ็คเกจ – ขนาด 17×17 มม., แบบ LFBGA 244 ขา, ระยะพิทช์ 0.8 มม.
- ช่วงอุณหภูมิใช้งาน – -40 ถึง +85°C

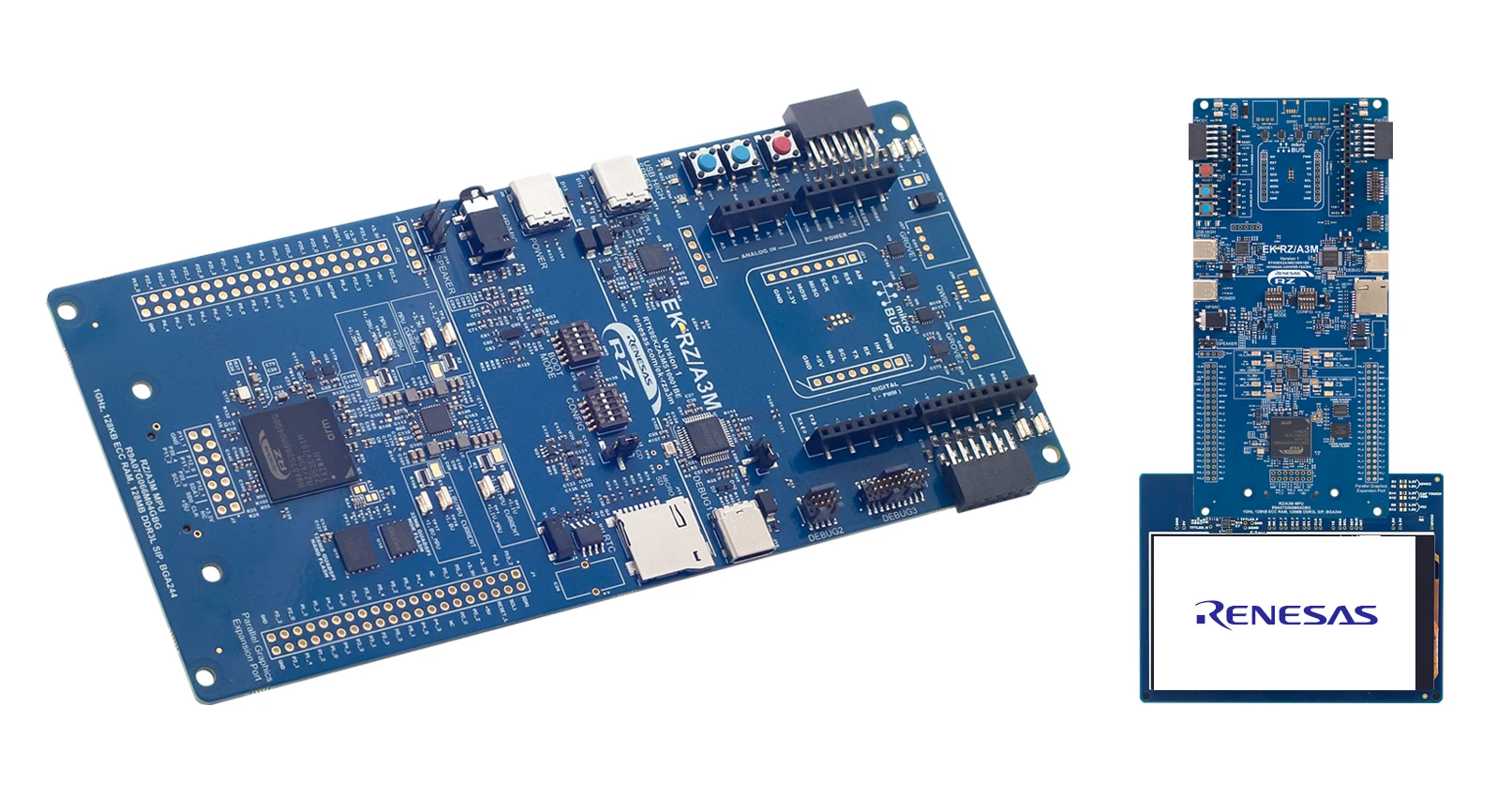

Renesas มีสภาพแวดล้อมในการพัฒนา HMI ที่ครบถ้วน ซึ่งประกอบด้วย Flexible Software Package (FSP) ที่รองรับทั้ง FreeRTOS และ Azure RTOS, ชุดบอร์ด Evaluation Kit เช่น Renesas EK-RZ/A3M ที่แสดงในภาพด้านล่าง, เครื่องมือสำหรับการพัฒนา และซอฟต์แวร์ตัวอย่างต่าง ๆ สำหรับการสร้างส่วนติดต่อผู้ใช้งานแบบกราฟิก (GUI) นักพัฒนาสามารถใช้เครื่องมือจากผู้พัฒนาภายนอก เช่น LVGL, Crank, SquareLine Studio และ Envox ได้อีกด้วย
ทางบริษัทเน้นย้ำว่า RZ/A3M ได้รับการออกแบบมาเพื่อลดต้นทุนของระบบ โดยเฉพาะอย่างยิ่งจากการรวมหน่วยความจำ DDR3L เข้ามาในตัว ซึ่งช่วยให้นักพัฒนาสามารถออกแบบแผงวงจรพิมพ์ (PCB) แบบ 2-layer ได้ เนื่องจากไม่จำเป็นต้องใช้อินเทอร์เฟซความเร็วสูง และปัญหาเรื่องสัญญาณรบกวนก็ลดลง Renesas ยังอธิบายเพิ่มเติมว่า แพ็คเกจ BGA ของ RZ/A3M มีการจัดเรียงขาแบบพิเศษ โดยมีแถวหลักอยู่ที่ขอบด้านนอกทั้งสองฝั่ง ซึ่งช่วยให้การเดินสาย PCB ทำได้ง่ายยิ่งขึ้น
Renesas RZ/A3M ขึ้นแท่นเป็นรุ่นสูงสุดในตระกูล SoC ซีรีส์ RZ/A สำหรับแอปพลิเคชัน HMI โดยออกแบบมาให้ทำงานร่วมกับระบบปฏิบัติการแบบเรียลไทม์ (RTOS) โดยเฉพาะ โดยภายในกลุ่มผลิตภัณฑ์ HMI ของ Renesas นั้น RZ/A3M จะเป็นรองเพียงไมโครโปรเซสเซอร์ซีรีส์ RZ/G ที่มีความซับซ้อนมากกว่า และรองรับการทำงานของระบบปฏิบัติการ Linux เช่น RZ/G2L เท่านั้น
Renesas ระบุว่า RZ/A3M พร้อมวางจำหน่ายในปริมาณมากแล้ว โดยมีราคาต่อหน่วยเริ่มต้นที่ประมาณ $13.94 (~460฿) สำหรับการสั่งซื้อขั้นต่ำ 500 ชิ้นขึ้นไป ส่วน EK-RZ/A3M evaluation kit วางจำหน่ายในราคา $284.97 (~9,500฿) ผ่านตัวแทนจำหน่าย Digikey, สามารถดูข้อมูลเพิ่มเติมได้จากหน้าผลิตภัณฑ์ และข่าวประชาสัมพันธ์
