เราได้รับตัวอย่างรีวิวของ Chipsee PPC-CM5-156 ซึ่งเป็น Panel PC อุตสาหกรรมขนาดหน้าจอ 15.6 นิ้ว ที่เพิ่งเปิดตัวในตระกูล Panel PC ของ Chipsee ซึ่งใช้ Raspberry Pi CM5 โดยก่อนหน้านี้เราเคยพูดถึงรุ่นขนาด 7 นิ้ว และ 10 นิ้ว กันไปแล้วในเดือนกุมภาพันธ์
โดยเราจะแบ่งการรีวิวเป็น 2 ส่วนในบทความนี้ Part 1 จะดูสเปค การแกะกล่อง ถอดชิ้นส่วน และบฺูตระบบครั้งแรก, Part 2 บทความต่อไปจะเน้นที่การทดสอบเพิ่มเติมการใช้งานกับ Raspberry Pi OS การทดสอบอินเทอร์เฟซและฟีเจอร์ต่าง ๆ
สเปคของ Chipsee PPC-CM5-156
- โมดูล SoM – Raspberry Pi CM5 หรือ CM5 Lite พร้อมชิป Broadcom BCM2712 แบบ quad-core Cortex-A76, หน่วยความจำ RAM ขนาด 2GB, 4GB หรือ 8GB, และeMMC flash แบบเลือกได้ขนาด 16GB, 32GB หรือ 64GB
- ที่เก็บข้อมูล
- ช่องใส่ MicroSD card
- ช่องเสียบ M.2 M-Key ขนาด 2230/2242/2260/2280 (PCIe Gen2 x1) สำหรับ SSD แบบ NVMe
- หน้าจอแสดงผล – หน้าจอ IPS ขนาด 15.6 นิ้ว ความละเอียด 1920×1080 พิกเซล พร้อมหน้าจอสัมผัสแบบ capacitive รองรับ 10 จุด สัมผัสผ่านกระจกกันกระแทกหนา 1 มม., ความสว่าง 400 cd/m²
- วิดีโอเอาต์พุต – พอร์ต HDMI 2.0 รองรับความละเอียดสูงสุด 4Kp60
- เสียง
- ช่องเสียบแจ็คหูฟัง 3.5 มม.
- ลำโพงภายในกำลังขับ 2W
- บัซเซอร์ในตัว
- ระบบเครือข่าย
- พอร์ต Gigabit Ethernet (RJ45)
- ตัวเลือกสำหรับ WiFi 5 และ Bluetooth 5.2 (บนโมดูล Raspberry Pi CM5)
- ตัวเลือกสำหรับโมดูล 4G LTE แบบ mini PCIe + ช่องใส่ซิมการ์ด
- สายอากาศภายนอกสำหรับ WiFi และ 4G
- USB – 2x พอร์ต USB 3.0 host, 1x พอร์ต USB-C OTG
- Serial ผ่าน terminal block
- 2x RS232 โดยค่าเริ่มต้นขยายได้สูงสุด 4 x RS232
- 2x RS485 โดยค่าเริ่มต้น สามารถกำหนดเป็น RS232 ได้
- CAN FD Bus รองรับอัตราการส่งข้อมูลสูงสุด 8 Mbps
- การขยาย
- 4x GP Input, 4x GP Output ผ่าน GPIO terminal block
- ช่องเสียบ M.2 Key M สำหรับ SSD หรือ AI accelerator
- ช่องเสียบ mini PCIe สำหรับการเชื่อมต่อเซลลูลาร์
- อื่น ๆ– RTC พร้อมตัวเก็บประจุฟาราด ใช้งานได้นานประมาณ 1 สัปดาห์หลังปิดเครื่อง หรือใช้แบตเตอรี่ลิเธียมแบบเหรียญ (coin cell) ใช้งานได้นานสูงสุด 3 ปี
- พลังงานที่รองรับ – แรงดันไฟ DC 15 ถึง 30 โวลต์ ผ่าน terminal block 3 พิน
- การใช้พลังงาน – สูงสุด 21 วัตต์, โดยทั่วไปอยู่ที่ 19.5 วัตต์
- ขนาดตัวเครื่อง – 400 × 256 × 52.5 มม.
- น้ำหนัก – 4.5 กิโลกรัม
- ช่วงอุณหภูมิการทำงาน – ตั้งแต่ -20°C ถึง +85°C
แกะกล่อง Chipsee PPC-CM5-156 (CS19108RA5156)

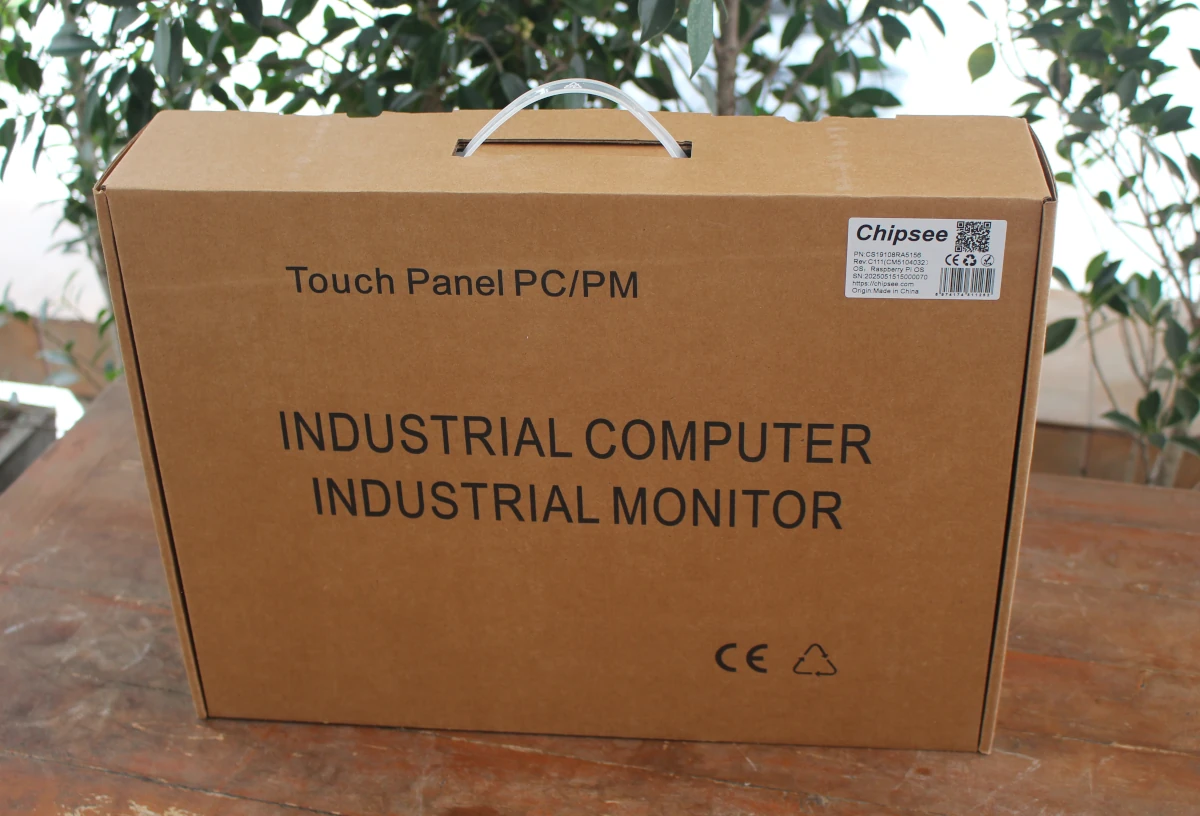

เราได้รับ Panel PC ด้วยบรรจุภัณฑ์กล่องกระดาษแข็ง มีข้อความระบุว่า “Touch Panel PC/PM” และ “Industrial Computer Industrial Monitor” อยู่บนกล่อง
สติ๊กเกอร์บนกล่องแสดงหมายเลขผลิตภัณฑ์ (CS19108RA5156) และระบุโมดูล Raspberry Pi CM5 ที่ใช้อย่างชัดเจน: รุ่น CM5104032 ที่มาพร้อมกับ การเชื่อมต่อไร้สาย (Wireless), RAM ขนาด 4GB และ eMMC flash ขนาด 32GB

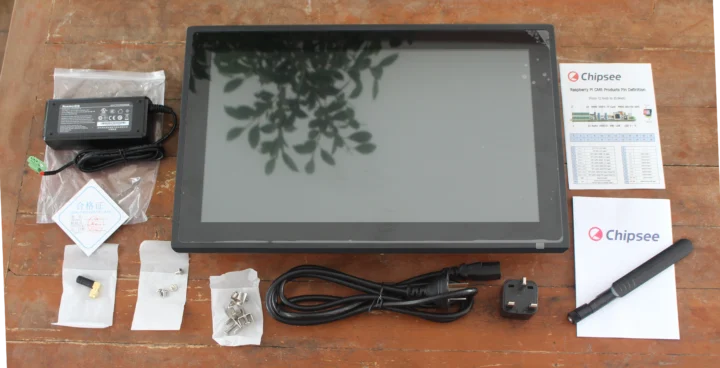

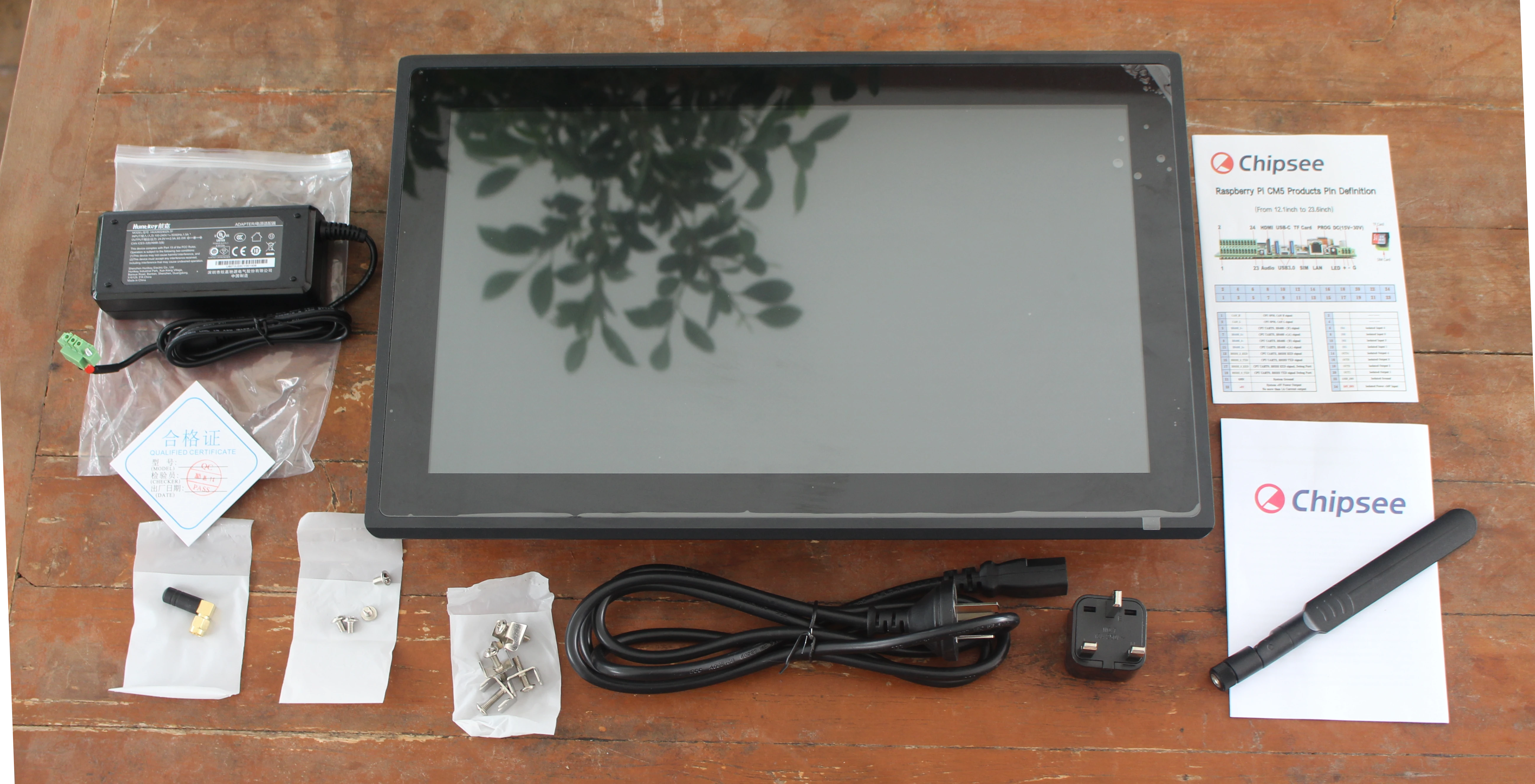

ภายในกล่องประกอบด้วย Panel PC, อะแดปเตอร์จ่ายไฟ 24V, สายไฟ, ปลั๊กแปลงแบบ UK, เสาสัญญาณ 2 ต้น สำหรับ WiFi/Bluetooth และ 4G LTEล, สกรูสำหรับใช้ติดตั้ง, แผ่นแสดงไดอะแกรมขา (Pinout Diagram), แผ่นพับข้อควรระวังด้านความปลอดภัย

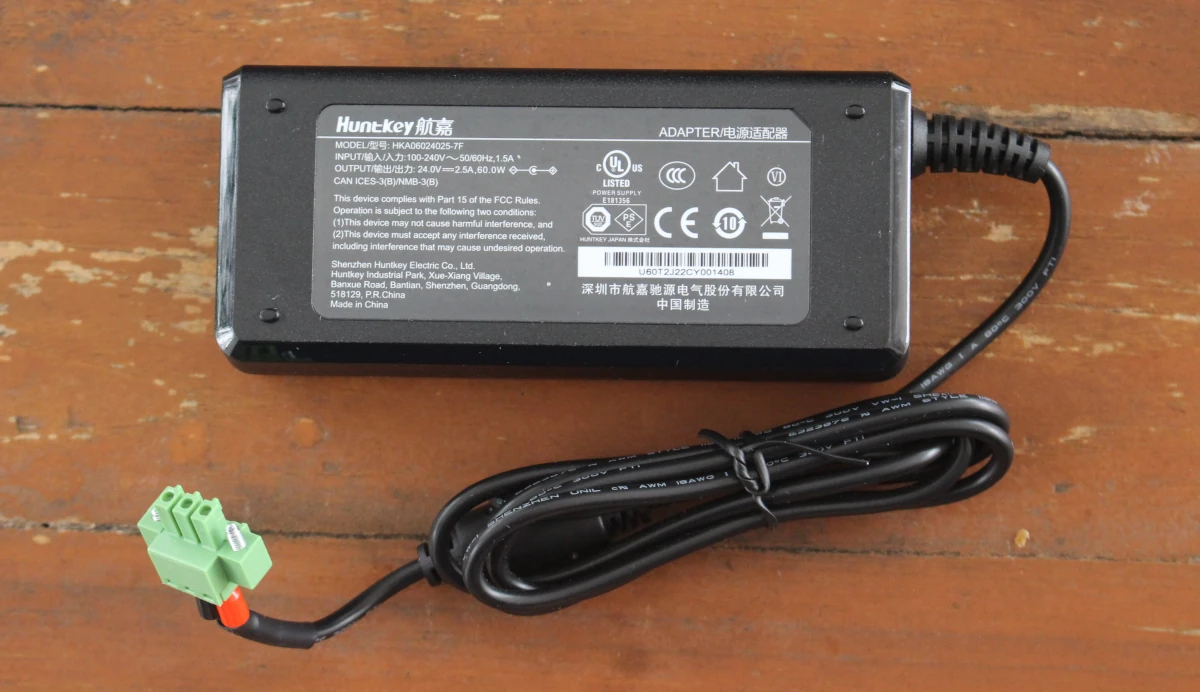

อะแดปเตอร์ไฟ 24V ที่ให้มาสามารถจ่ายกระแสได้สูงสุด 2.5A (รวมกำลังไฟ 60W) และมาพร้อมกับคอนเนกเตอร์แบบ 3 พินที่สามารถขันยึดได้

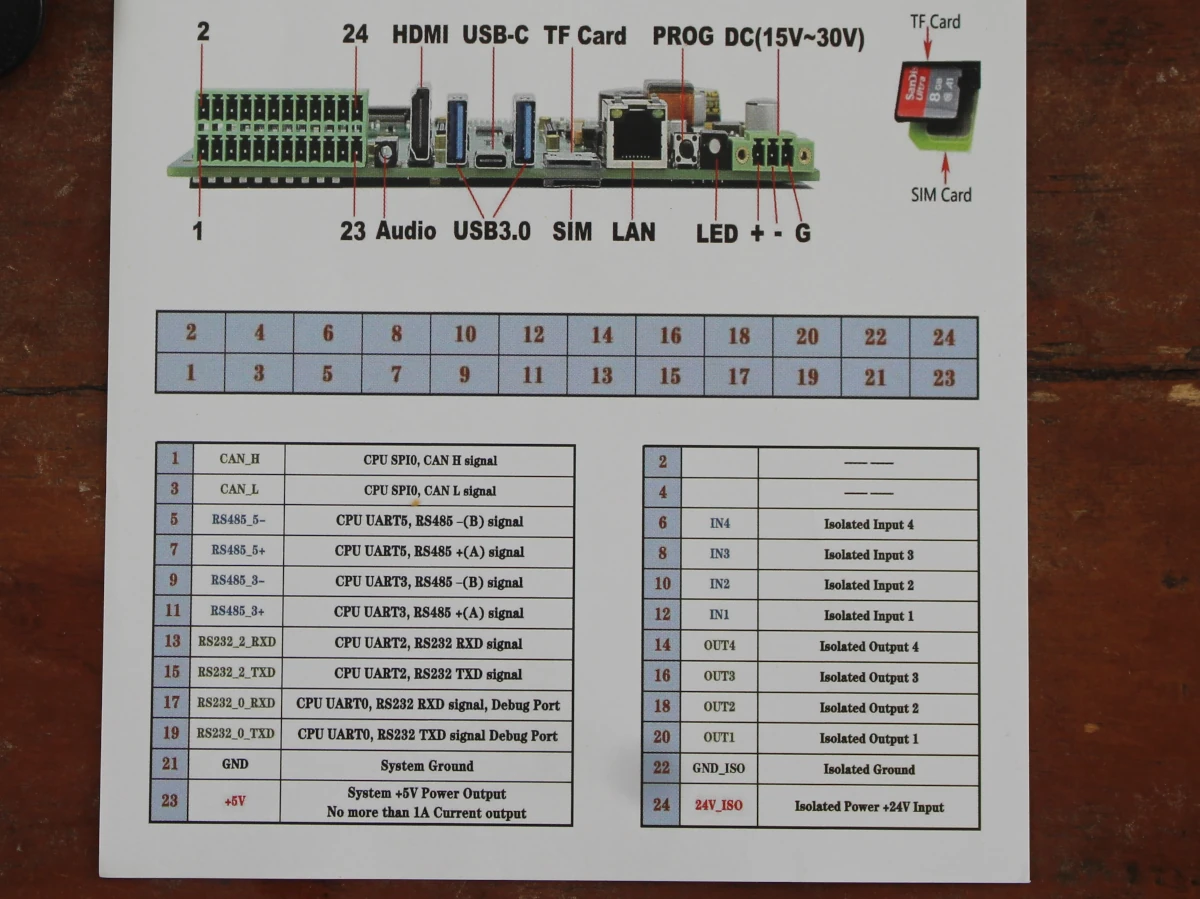

แผ่นไดอะแกรมขาที่แนบมาด้วยจะแสดงรายชื่อพอร์ตต่าง ๆ รวมถึงผังขาของขั้วต่อ terminal block 24 พิน ซึ่งประกอบด้วยอินเทอร์เฟซ RS232, RS485, CAN Bus, DI (Digital Input) และ DO (Digital Output) สามารถดูข้อมูลนี้เพิ่มเติมได้จากหน้าเอกสารประกอบของผลิตภัณฑ์

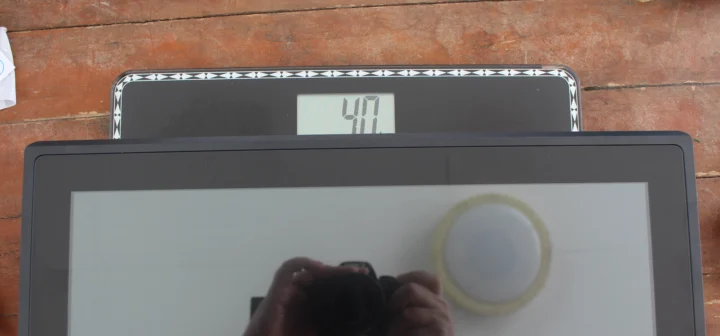

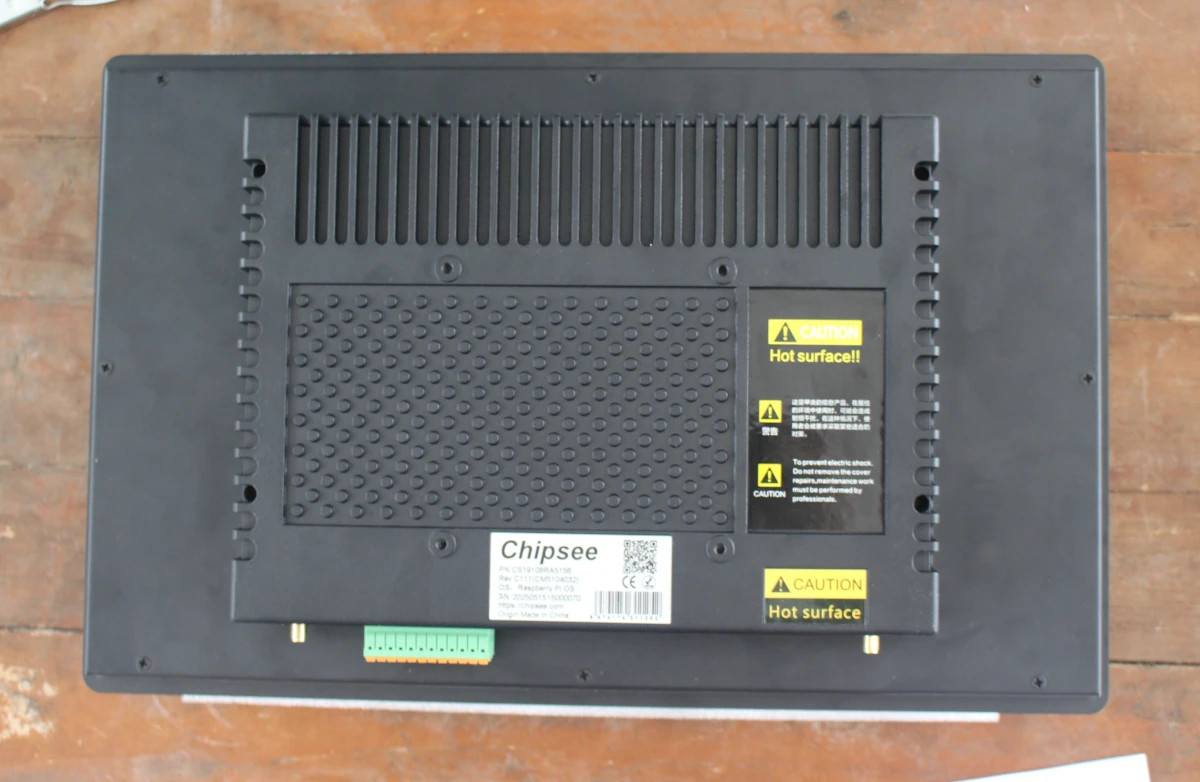

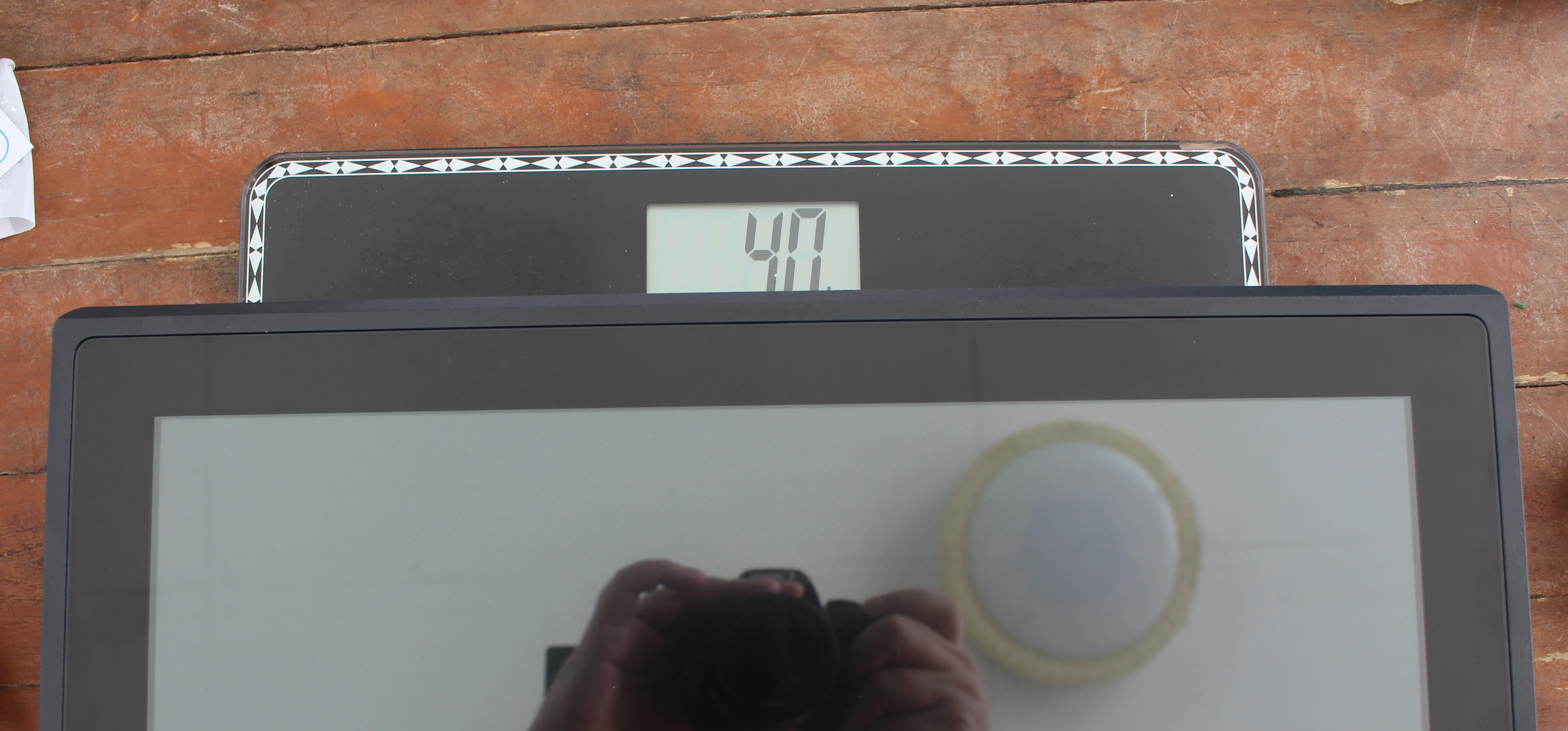

ด้านล่างของหน้าจอทำจากโลหะทั้งหมด ซึ่งเป็นเหตุผลว่าทำไมตัวเครื่องจึงมีน้ำหนักมากถึงประมาณ 4 กิโลกรัม เมื่อเทียบกับจอมอนิเตอร์ Raspberry Pi ขนาด 15.6 นิ้วแบบทางการ (เกรดผู้บริโภค) ที่หนักเพียง 850 กรัมเท่านั้น.

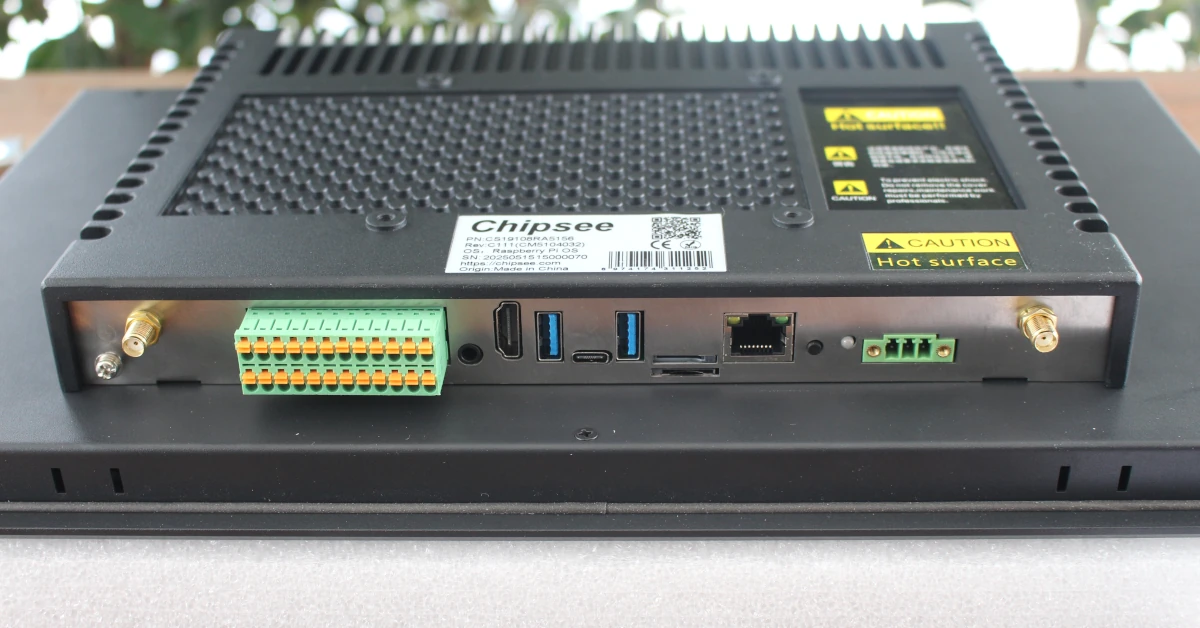

พอร์ตทั้งหมดจะอยู่ใต้บล็อกหลักด้านหลังของจอภาพ โดยเรียงจากซ้ายไปขวา ได้แก่ สกรูกราวด์ล, คอนเนกเตอร์เสาอากาศ 4G LTE, ขั้วต่อ terminal block 24 พิน, พอร์ต HDMI สำหรับวิดีโอเอาต์, พอร์ต USB 3.2 จำนวนสองพอร์ต, พอร์ต USB-C, ช่องใส่ microSD card และซิมการ์ด, พอร์ต gigabit Ethernet, ขั้วต่อ terminal block แบบ 3 พินสำหรับกำลังไฟ, คอนเนกเตอร์เสาอากาศ WiFi/Bluetooth

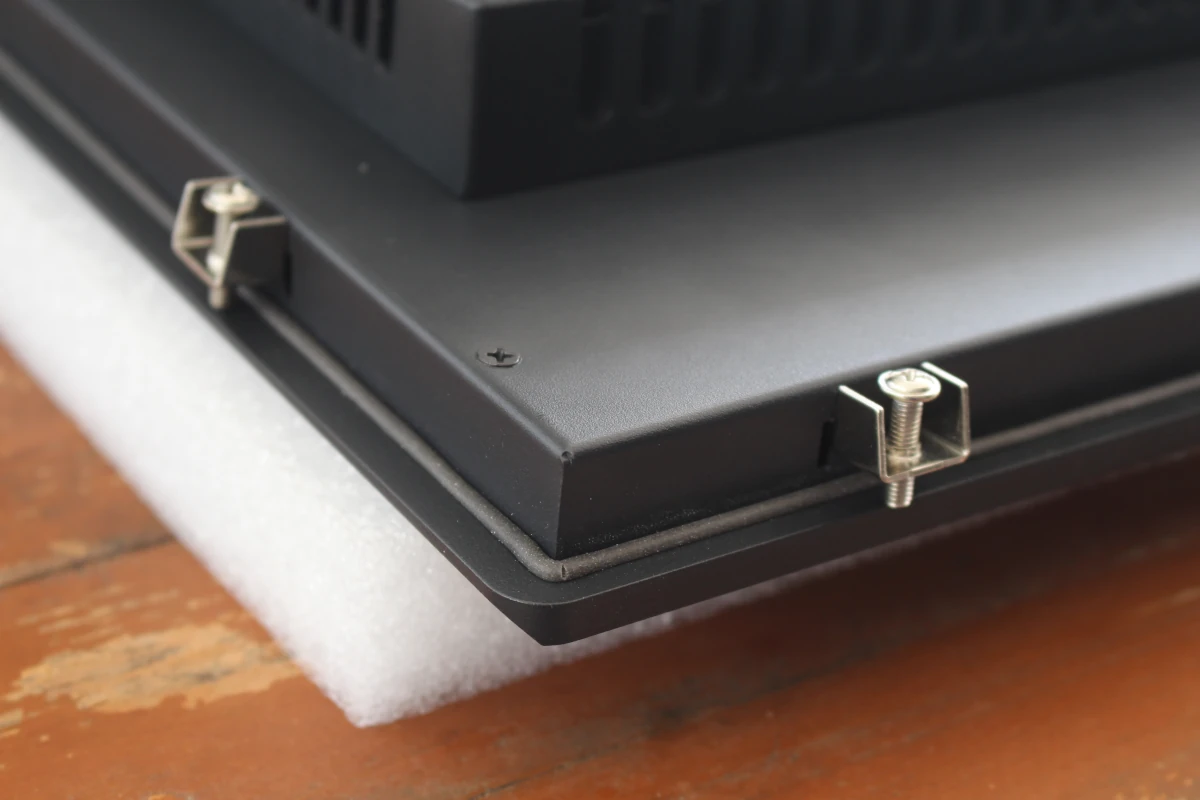

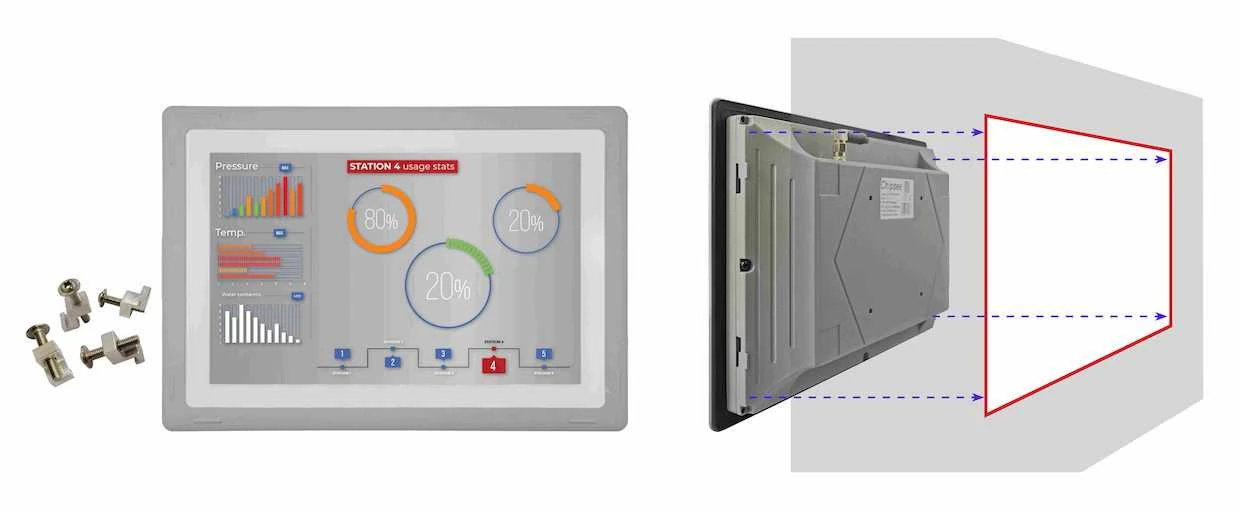

ตอนแรกเราคิดว่า Panel PC จะมาพร้อมขาตั้ง แต่เมื่อพิจารณาว่าเป็นอุปกรณ์สำหรับงานอุตสาหกรรมแล้วก็เข้าใจได้ว่าไม่มีขาตั้งมาให้ โดยอุปกรณ์นี้รองรับการติดตั้งอยู่สองรูปแบบ ได้แก่ VESA mount โดยใช้สกรู 4 ตัว (ระยะรู 75×75 มม.) และการติดตั้งแบบฝัง (Panel Mounting) โดยการนำอุปกรณ์ติดตั้งในช่องเปิดของตู้หรือผนัง เรายังสังเกตเห็นขอบยางรอบหน้าจอ ซึ่งเป็นส่วนหนึ่งของการออกแบบเพื่อให้ได้มาตรฐานกันฝุ่นกันน้ำ IP65 (ไม่ได้ระบุไว้ในสเปค แต่มีบอกไว้ในเอกสารประกอบ)

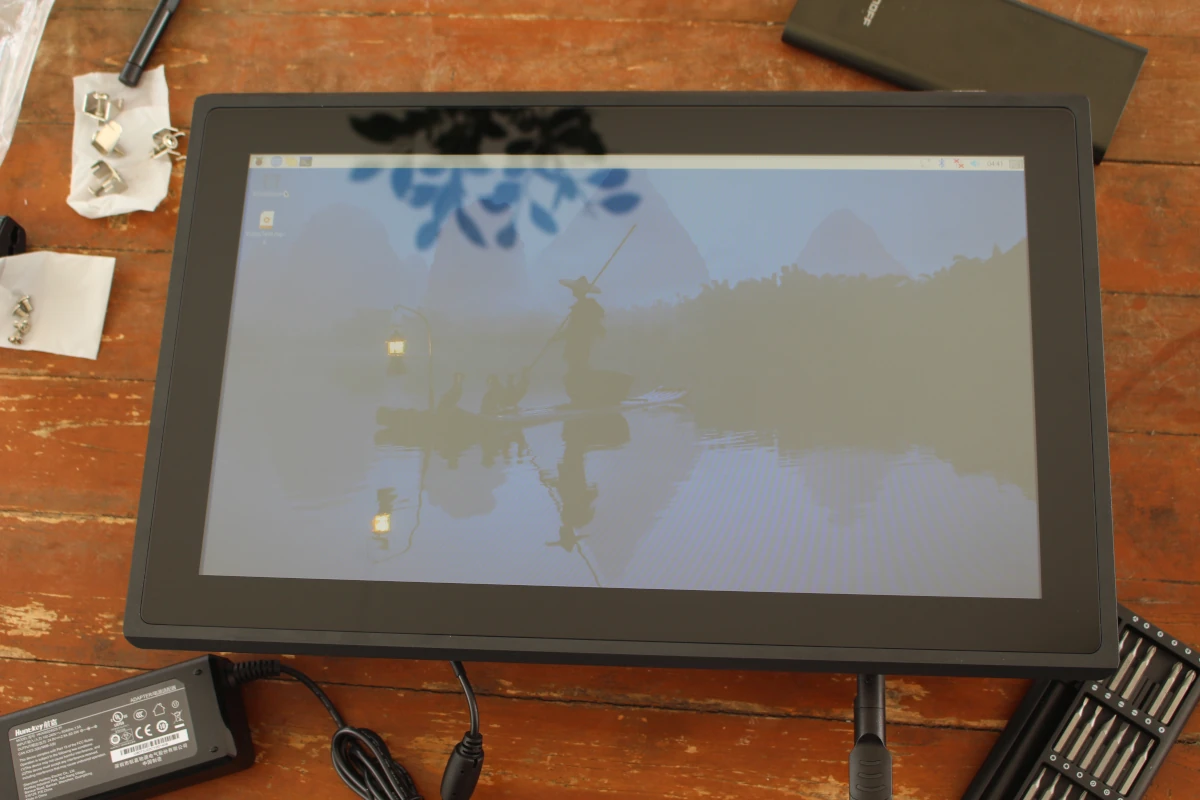

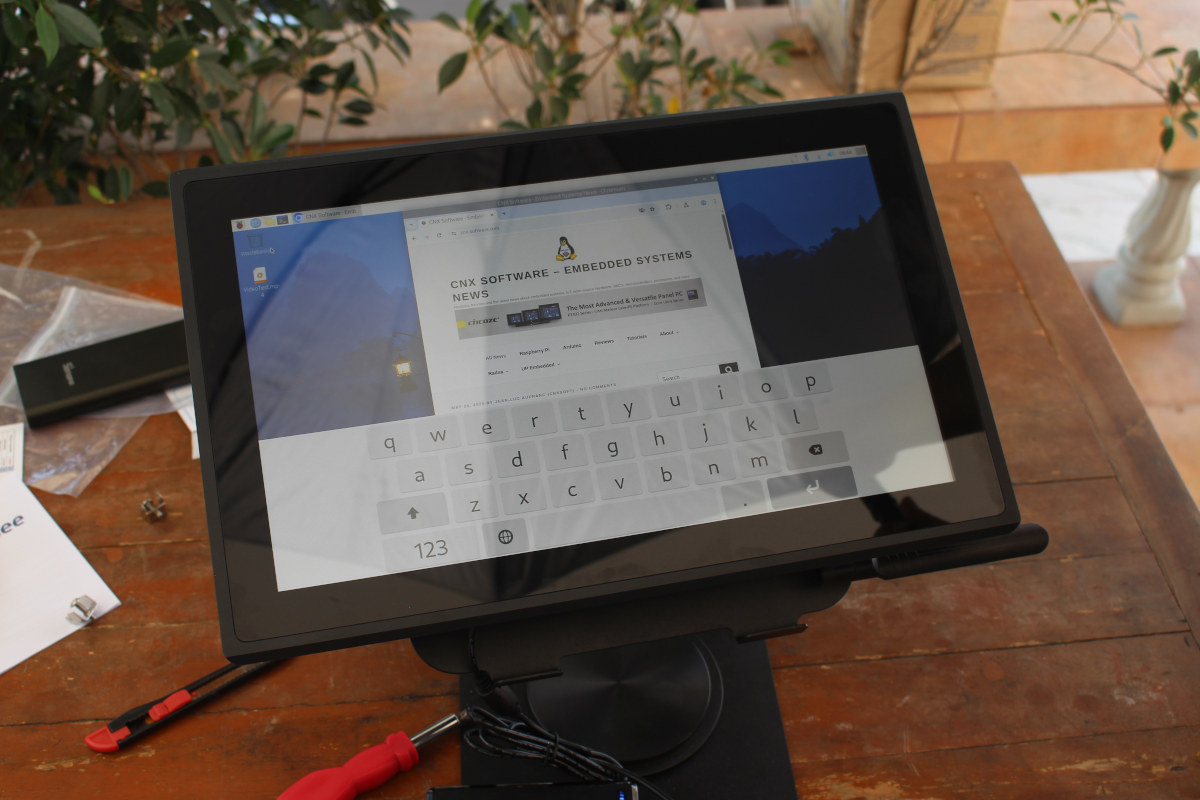

เราไม่มีที่ติดตั้งหน้าจอแบบ VESA mounting และไม่สามารถติดตั้งแบบฝังได้ เราจึงใช้ขาตั้งแล็ปท็อป ร่วมกับสกรู VESA 2 ตัวเพื่อยึดจอไว้ตามภาพแรกของบทความนี้ ถึงแม้ว่าขาตั้งแล็ปท็อปนี้จะใช้งานได้สำหรับการสาธิต แต่ก็ไม่เหมาะสำหรับการใช้ในระยะยาว
การแกะเครื่อง Panel PC Raspberry Pi CM5 ขนาด 15.6 นิ้ว

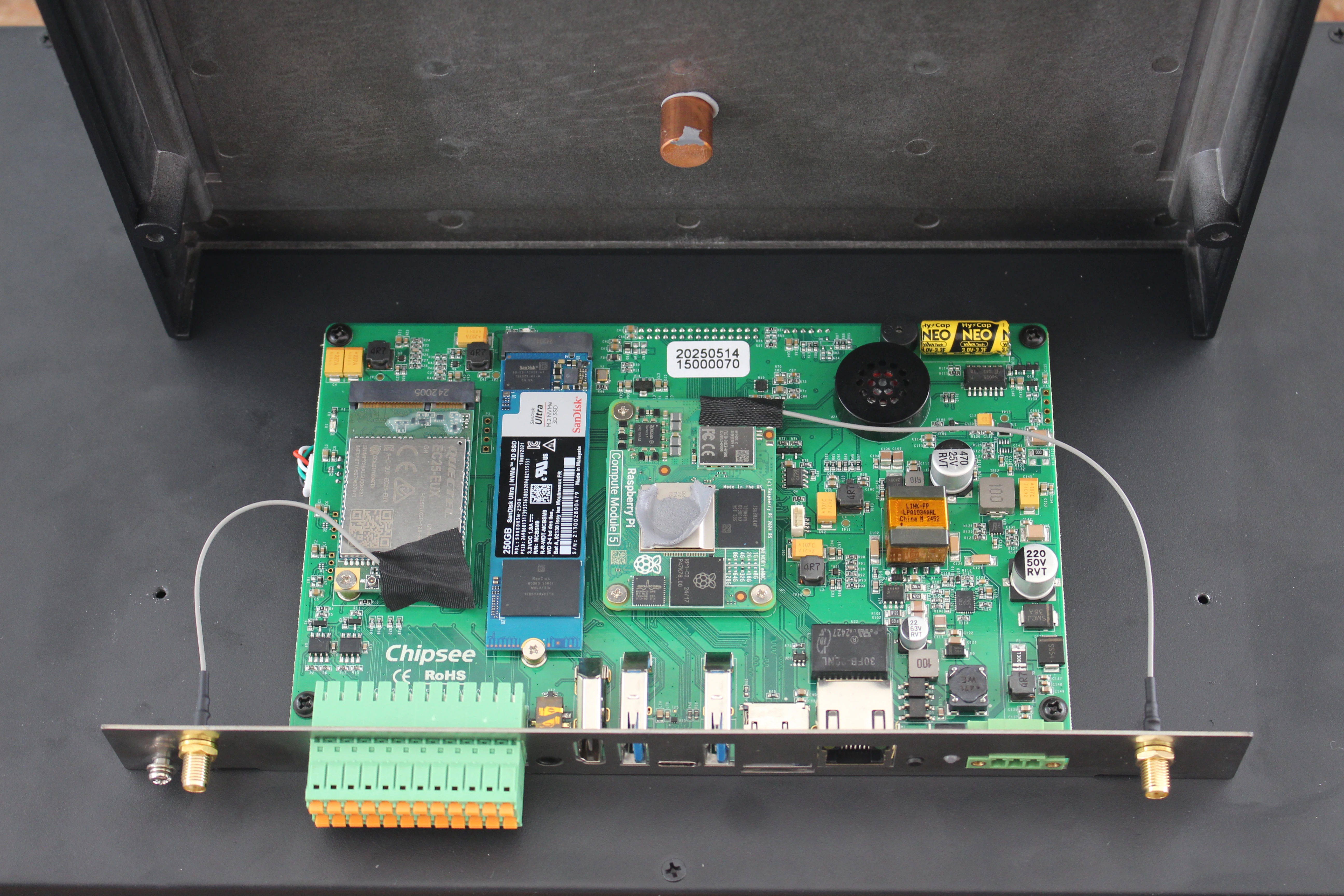

มาเริ่มด้วยการคลายสกรู 4 ตัวที่ยึดฝาครอบด้านบนออก เพื่อดูแผงวงจรและระบบระบายความร้อนภายในกัน
ในระบบระบายความร้อนนั้น มีเพียงแท่งทองแดงหนึ่งแท่งที่ติดตั้งอยู่กับฝาครอบโลหะด้านบน ซึ่งจะสัมผัสกับชิป Broadcom BCM2712 บนโมดูล Raspberry Pi CM5 ผ่านแผ่นนำความร้อน (thermal pad) ถึงแม้จะมีแค่แท่งทองแดงหนึ่งแท่ง แต่ก็มีคำเตือนว่าฝาครอบด้านบนเป็นพื้นที่มีความร้อนสูง (hot surface) — ซึ่งเราจะลองตรวจสอบเรื่องนี้ในการรีวิว Part 2

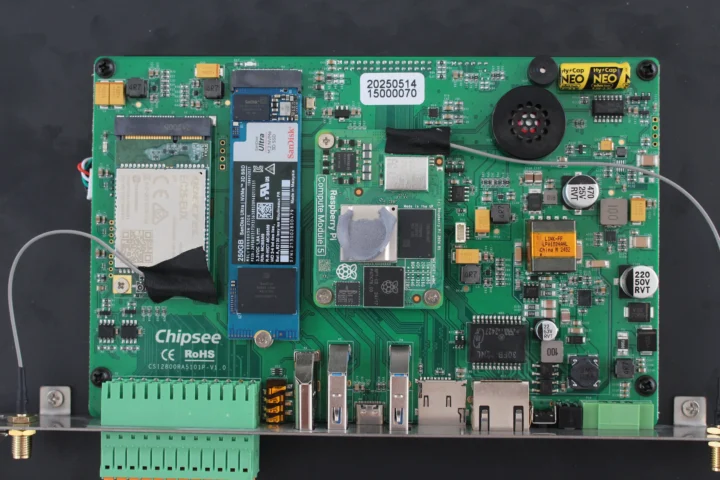

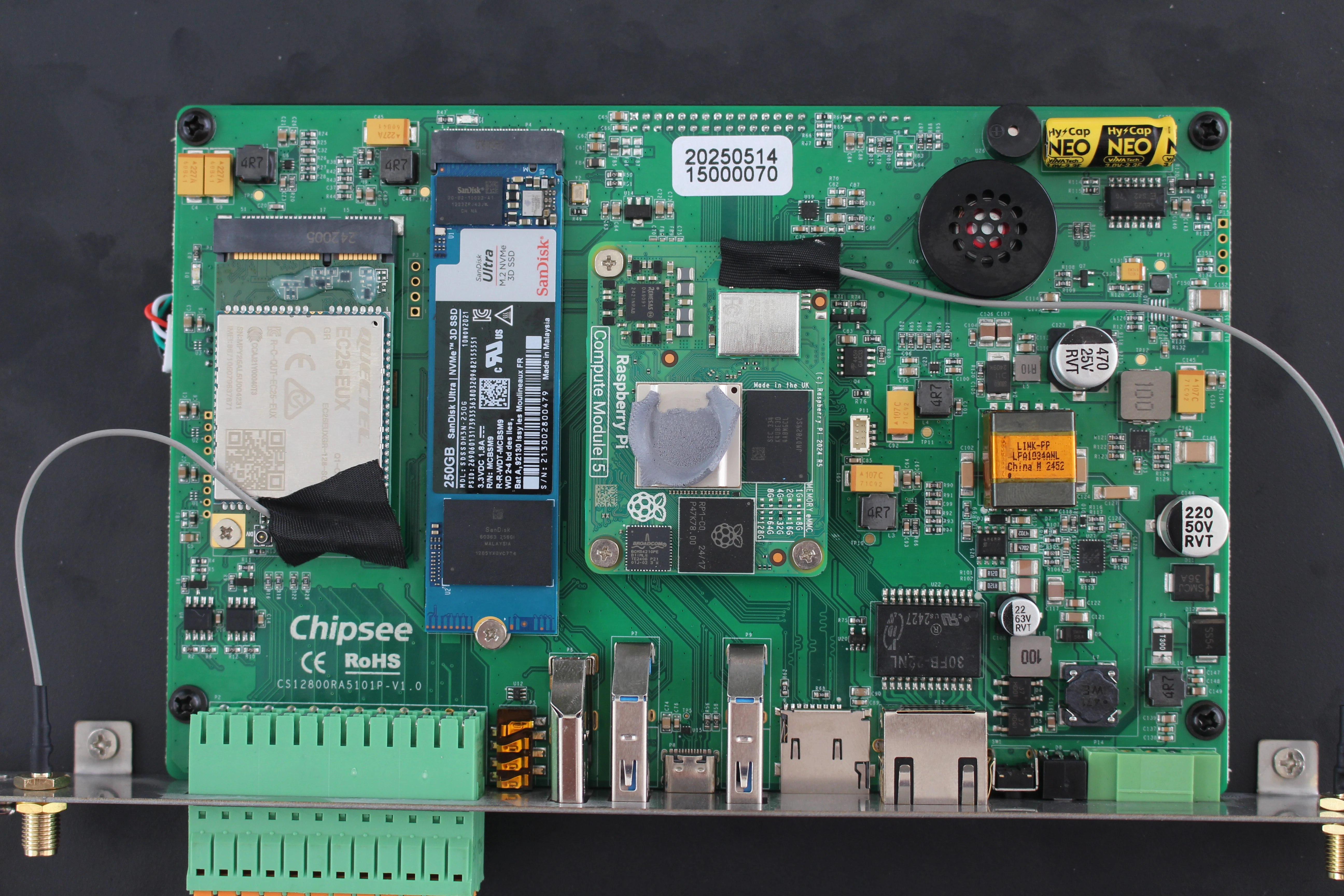

บน carrier board ติดตั้งโมดูล Raspberry Pi CM5 รุ่นที่มี WiFi 5 และ Bluetooth 5.2, RAM 4GB, และ eMMC flash ขนาด 32GB ตรงตามที่ระบุไว้ นอกจากนี้ยังมีออปชันเสริมที่ติดตั้งมาในเครื่องทดสอบที่ได้รับ ได้แก่ SSD SanDisk Ultra M.2 NVMe ขนาด 250GB (รหัสรุ่น MCBSM9), โมดูล Quectel EC25-EUX mini PCIe ที่รองรับการเชื่อมต่อ 4G LTE Cat 4 โดยได้รับการ “ปรับแต่งให้เหมาะกับตลาดยุโรปและประเทศไทย” ตามคำตอบที่ได้จาก Brave Search AI — ซึ่งเหมาะสมดีเพราะเราอยู่ในประเทศไทย
ส่วนอื่นๆ ที่เราเห็นได้แก่ 30FB-22NL gigabit Ethernet transformer, ชิป Link-PP LPA1034ANLซึ่งไม่มีข้อมูลในเว็บใด ๆ แต่ดูแล้วอาจเป็น PoE transformer, ถึงแม้จะไม่มีการระบุว่ารองรับ PoE ในเอกสาร, ลำโพง (ทรงกระบอกใหญ่), buzzer (ทรงกระบอกเล็ก) และตัวเก็บประจุแบบ supercapacitorสำหรับ RTC ติดตั้งอยู่มุมขวาบนของบอร์ด

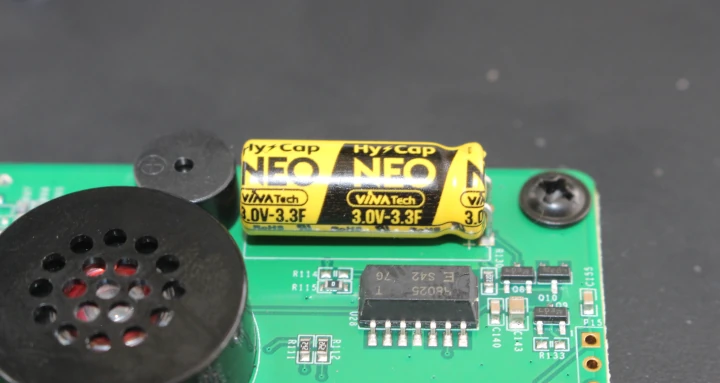

ตัว super capacitorที่ใช้คือ VINA Tech HyCap NEO มีค่าแรงดันไฟ 3.0V และความจุ 3.3F

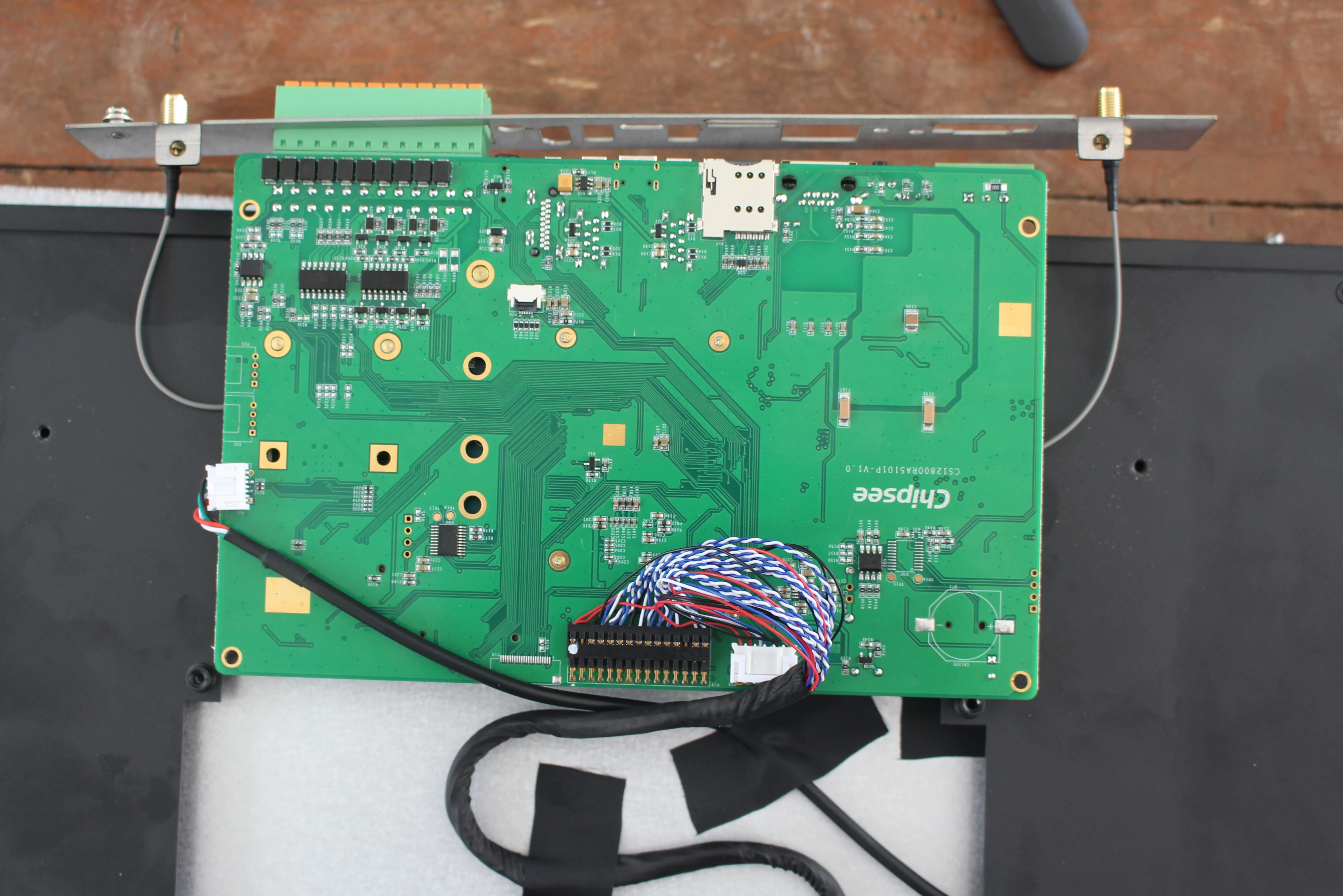

เราถอดสกรูเพิ่มอีกเล็กน้อยเพื่อตรวจสอบด้านล่างของบอร์ด carrier board เราจะเห็น ช่องใส่ซิมการ์ด, สายเชื่อมต่อสำหรับ จอแสดงผลและทัชสกรีน, มุมขวาล่างมีพื้นที่วางอุปกรณ์ (footprint) สำหรับใส่ แบตเตอรี่แบบเหรียญ (coin-cell) สำหรับลูกค้าที่ไม่ใช้ super capacitor ในระบบ RTC
การบูตเข้าสู่ Raspberry Pi OS

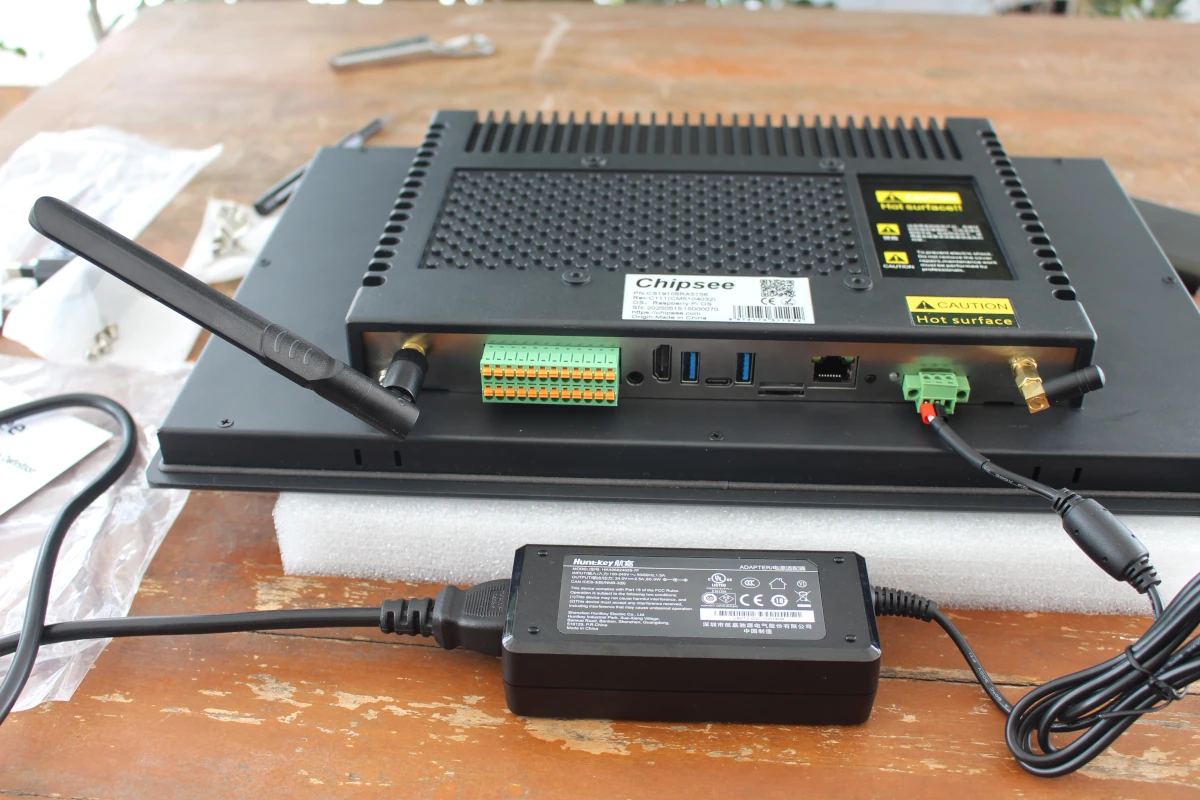

มาจัดการติดตั้งทุกอย่างให้เข้าที่ ประกอบเสาอากาศเซลลูลาร์ (ขนาดใหญ่) และเสาอากาศ WiFi (ขนาดเล็ก) แล้วเชื่อมต่อสายไฟกับ Raspberry Pi CM5 panel PC
เครื่องไม่มีปุ่มเปิด-ปิด ดังนั้นระบบจะบูตขึ้นเองอัตโนมัติเข้าสู่ Raspberry Pi OS ภายในเวลาไม่กี่วินาที
เราถ่ายภาพตอนใช้งานกลางแจ้ง พบว่า ความสว่าง 400 cd/m² นั้นเหมาะกับการใช้งานในร่มมากกว่า

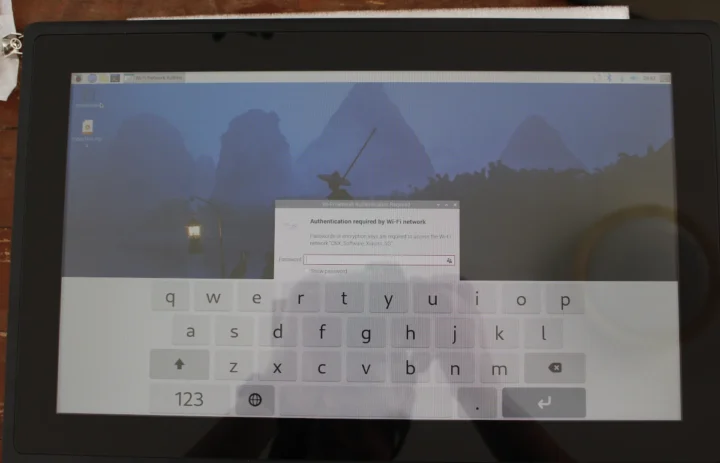

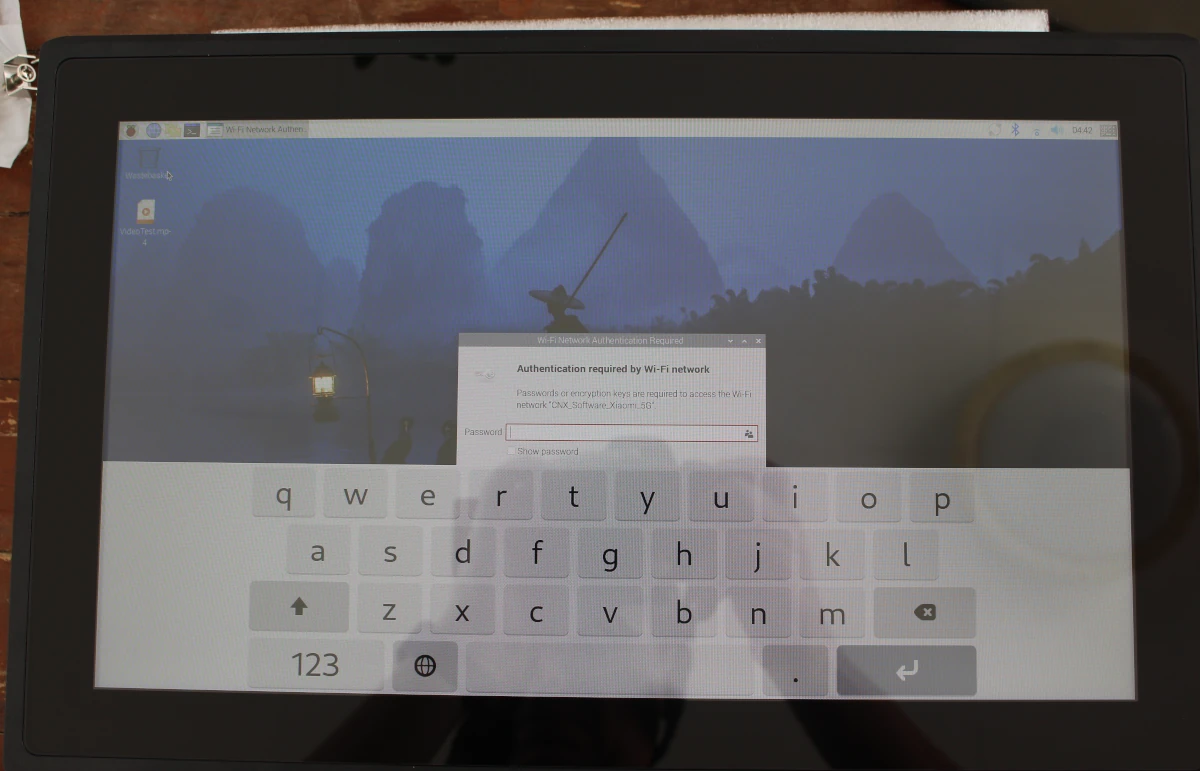

สามารถเชื่อมต่อ WiFi ได้อย่างง่ายดาย หลังจากใส่รหัสผ่านผ่านคีย์บอร์ดบนหน้าจอซอฟต์แวร์ที่ใช้งานได้ทันทีโดยไม่ต้องตั้งค่าอะไรเพิ่มเติม ตอนนี้เนสกำลังอัปเกรดแพ็กเกจเพื่อเตรียมความพร้อมสำหรับการรีวิวใน Part 2
ขอขอบคุณทาง Chipsee ที่ส่ง Panel PC อุตสาหกรรม รุ่น PPC-CM5-156สำหรับรีวิว ซึ่งมาพร้อมกับโมดูล Raspberry Pi CM5 ที่มี RAM 4GB, eMMC flash 32GB และโมดูลไร้สาย ทางบริษัทมีรุ่นให้เลือกตั้งแต่ขนาด 5 นิ้ว จนถึง 23.6 นิ้ว พร้อมตัวเลือกที่หลากหลาย รุ่น 15.6 นิ้วที่เรารีวิวนี้ราคาเริ่มต้นที่ $558(~18,000฿) และถ้ารวมตัวเลือกที่เราใช้อยู่ SSD 250GB และโมดูล 4G LTE Cat 4 จะมีราคาทั้งสิ้น $682 (~22,000฿) บวกค่าขนส่ง เมื่อเราเข้าไปดูในเว็บไซต์ของพบริษัท พบว่ามีรุ่นที่ใช้โปรเซสเซอร์อื่น ๆ ที่คล้ายกัน เช่น Rockchip RK3568 (PPC-A55-156) รัน Android, NXP i.MX 8MP (PPC-A53-156) รัน Android และ Intel Celeron J6412 (PPC-J6412-156-C) รัน Windows หรือ Linux ด้วย
