บอร์ดพัฒนาที่ใช้ ESP32-P4 พร้อมหน้าจอสัมผัสแบบ IPS ทรงกลม ขนาด 3.4 นิ้ว หรือ 4 นิ้ว

Waveshare ESP32-P4-WIFI6-Touch-LCD-3.4C และ ESP32-P4-WIFI6-Touch-LCD-4C บอร์ดพัฒนาใช้ชิป ESP32-P4 มาพร้อมกับหน้าจอ IPS แบบวงกลมขนาด 3.4 นิ้ว และ 4 นิ้ว ตามลำดับ รองรับระบบสัมผัสแบบ capacitive 10 จุด และมีมุมมองกว้างถึง 170 องศา

บอร์ดทั้งสองรุ่นยังมาพร้อมไมโครโฟนคู่ที่มีระบบตัดเสียงสะท้อน (echo cancellation) เพื่อรองรับการใช้งานด้าน voice AI และมีการเชื่อมต่อ Wi-Fi 6 และ Bluetooth 5 (LE) ผ่านโมดูล ESP32-C6 ออกแบบมาสำหรับโครงการ AIoT และ HMI (Human-Machine Interface) โดยมีฟีเจอร์เพิ่มเติม เช่น พอร์ต USB, ขั้วต่อกล้อง, ขั้วต่อลำโพง, และช่องใส่ microSD card โดยมีแอปพลิเคชันเป้าหมาย ได้แก่ แผงควบคุมสมาร์ทโฮม, อินเทอร์เฟซควบคุมด้วยเสียง, แดชบอร์ดดิจิทัล, ระบบตรวจวัดสิ่งแวดล้อมภายในอาคาร, หน้าจอมอนิเตอร์สถานะคอมพิวเตอร์ และแอปพลิเคชันด้าน IoT และการประมวลผล Edge Computing ที่ต้องการความปลอดภัย

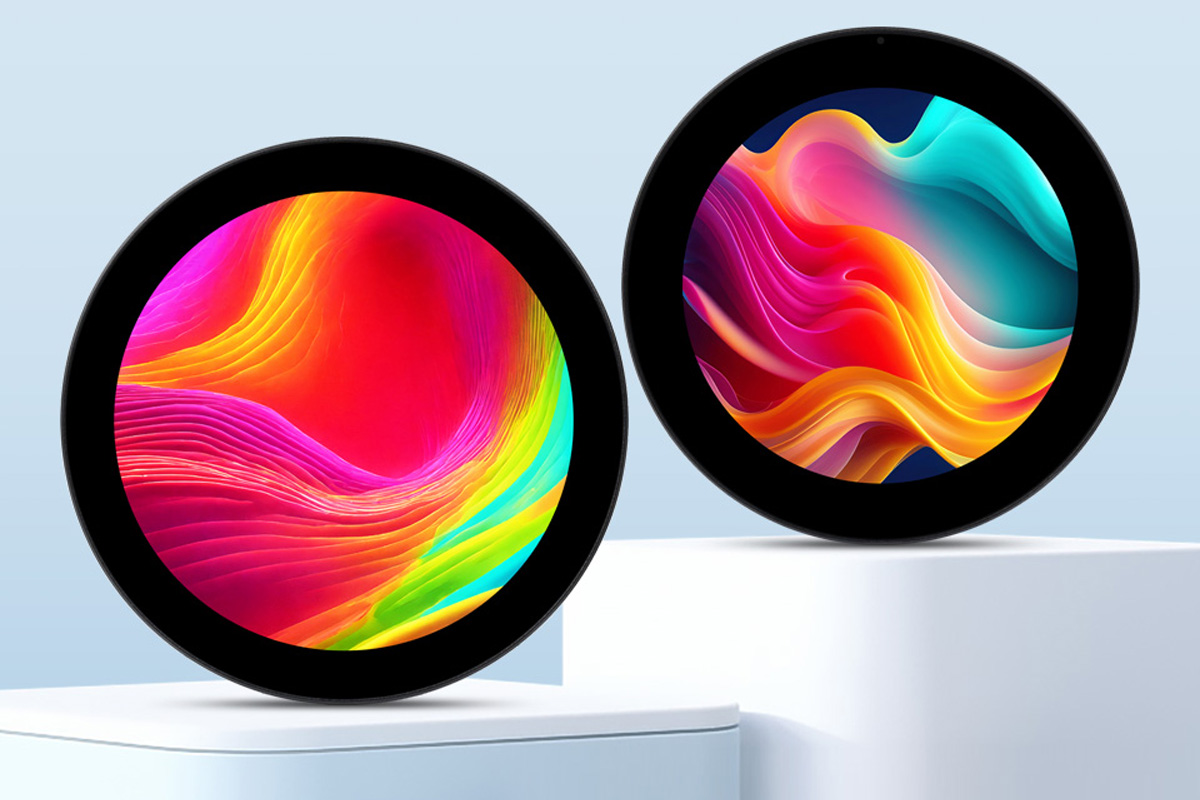

ESP32-P4 Display Development Board

สเปคของ Waveshare ESP32-P4-WIFI6-Touch-LCD-3.4C/4C

  • โมดูลหลัก – ESP32-P4-Core Module
    • ไมโครคอนโทรลเลอร์ – ESP32-P4NRW32
      • MCU
        • ไมโครคอนโทรลเลอร์ RISC-V แบบ Dual-core @ 400 MHz พร้อมชุดคำสั่งสำหรับ AI และหน่วย FPU แบบความแม่นยำเดียว
        • Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz
      • GPU – 2D Pixel Processing Accelerator (PPA)
      • VPU – รองรับการถอดรหัส H.264 และ JPEG
      • หน่วยความจำ – 768 KB HP L2MEM, 32 KB LP SRAM, 8 KB TCM, 32MB PSRAM
      • ที่เก็บข้อมูล – 128 KB HP ROM, 16 KB LP ROM
    • ที่เก็บข้อมูล – 32MB NOR Flash
  • ที่เก็บข้อมูล – MicroSD card slot (SDIO 3.0)
  • หน้าจอแสดงผล – อินเทอร์เฟซ MIPI DSI แบบ 2-lane
    • ชนิด – หน้าจอสัมผัสแบบ IPS ทรงกลมพร้อมระบบสัมผัส capacitive
    • ความละเอียด
      • ESP32-P4-WIFI6-Touch-LCD-3.4C (3.4 นิ้ว: 800 × 800 พิกเซล)
      • ESP32-P4-WIFI6-Touch-LCD-4C (4 นิ้ว: 720 × 720 พิกเซล)
    • ระบบสัมผัส – 10 จุด (GT9271 controller)
    • ความสว่าง – 300 cd/m² (3.4-นิ้ว) / 350 cd/m² (4-นิ้ว)
    • อัตราส่วนคอนทราสต์ – 1200:1
    • มุมมอง – 170°
    • ขอบเขตสี (Color Gamut) – 70% NTSC (3.4-นิ้ว) / 60% NTSC (4-นิ้ว)
    • หน้าจอยึดติดด้วยกระจกนิรภัยแบบ Optical Bonding ความแข็ง 6H
  • อินเทอร์เฟสกล้อง – คอนเนกเตอร์กล้อง MIPI CSI แบบ 2-lane, 15-pin (ระยะห่างขา 1.0 มม.)
  • ระบบเสียง
    • ไมโครโฟนคู่ในตัว พร้อมชิปตัดเสียงสะท้อน ES7210
    • ES8311 ชิปเสียงพลังงานต่ำ Codec Chip
    • คอนเนกเตอร์ลำโพงสำหรับลำโพง 8Ω 2W
  • การเชื่อมต่อ – WiFi 6 และ Bluetooth 5 ผ่านโมดูล ESP32-C6-MINI-1
  • USB
    • คอนเนกเตอร์ USB OTG Type-A
    • 2x พอร์ต USB-C สำหรับจ่ายไฟและโปรแกรม
  • การขยาย
    • GPIO header 40 พิน (ระยะห่าง 2.54 มม.) ใช้งานร่วมกับ Raspberry Pi HAT ได้ (ต้องใช้อะแดปเตอร์)
    • ESP32-P4 I2C header – คอนเนกเตอร์แบบ SH1.0 ขนาด 4 พิน สำหรับเชื่อมต่ออุปกรณ์ I2C ภายนอก
    • ESP32-C6 UART header – คอนเนกเตอร์แบบ SH1.0 ขนาด 4 พิน สำหรับแฟลชเฟิร์มแวร์ลงใน ESP32-C6
  • ความปลอดภัย
    • Secure Boot, Flash Encryption
    • Cryptographic accelerators และ TRNG
    • Access permission management และ privilege separation
    • Digital Signature Peripheral และ Key Management Unit
  • อื่นๆ
    • ปุ่ม Boot และ Reset
    • Power LED
    • คอนเนกเตอร์แบตเตอรี่ RTC
  • แหล่งจ่ายไฟ – จ่ายไฟผ่านพอร์ต USB Type-C
  • ขนาด
    • รุ่น 3.4นิ้ว : ขนาดตัวบอร์ด 115 × 115 มม., พื้นที่แสดงผล 87.6 × 87.6 มม.
    • รุ่น 4 นิ้ว : ขนาดตัวบอร์ด 126 × 126 มม., พื้นที่แสดงผล 101.5 × 101.5 มม.
  • ช่วยอุณหภูมิขณะใช้งาน – 0°C ถึง 60°C

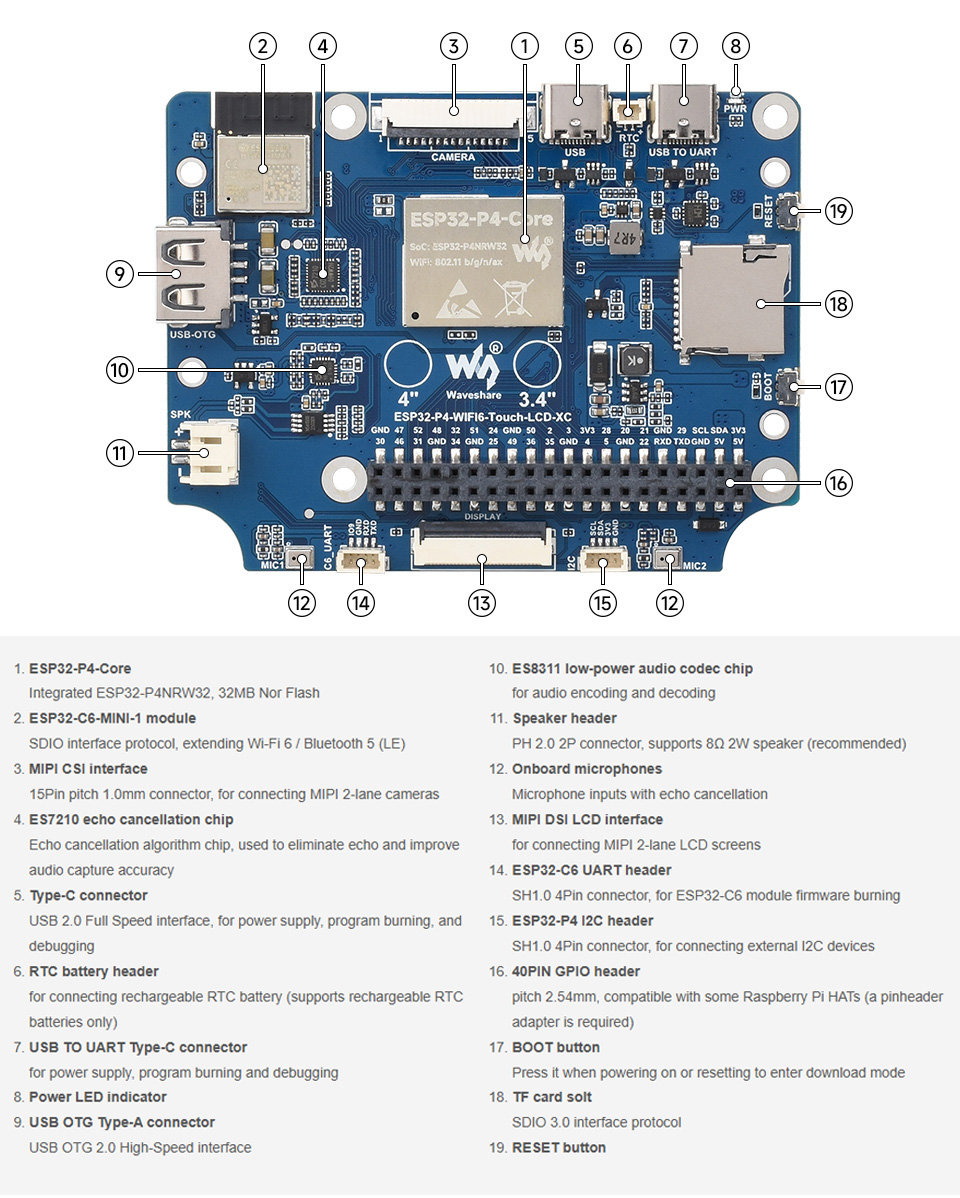

ESP32-P4 Display Development Board onboard components

ทางบริษัทมีการรองรับการพัฒนาเฟิร์มแวร์ด้วยเฟรมเวิร์ก ESP-IDF ผ่านปลั๊กอินของ VSCode และ Eclipse และแม้จะมีการกล่าวถึง Arduino IDE ด้วย แต่ไม่ได้ลงรายละเอียดมากนัก, แต่จากบทความรีวิว M5Stack Tab5 พบว่าสามารถเขียนโปรแกรมด้วย Arduino บนบอร์ด ESP32-P4 ที่มีหน้าจอแสดงผลได้อย่างสมบูรณ์แบบ

Waveshare ยังมีการจัดเตรียมโปรเจกต์ตัวอย่างและไดรเวอร์สำหรับอุปกรณ์ต่าง ๆ เช่น I2C, SD card, Wi-Fi (ผ่านชิป ESP32-C6), I2S audio และอื่น ๆ หากคุณกำลังสร้างอินเทอร์เฟซผู้ใช้ (UI) บอร์ดนี้ยังรองรับ LVGL สำหรับสร้าง GUI แบบสัมผัสหน้าจอด้วย อีกหนึ่งฟีเจอร์ที่น่าสนใจคือการสตรีมภาพจากกล้องขึ้นหน้าจอโดยตรง, และยังสามารถทำงานเป็นหน้าจอที่สองสำหรับคอมพิวเตอร์ Windows ผ่านพอร์ต USB ได้อีกด้วย โดยรวมแล้ว Waveshare มีโค้ดตัวอย่างและเอกสารคู่มือให้ใช้งานบน หน้าเพจ wiki สำหรับการเริ่มต้นพัฒนา

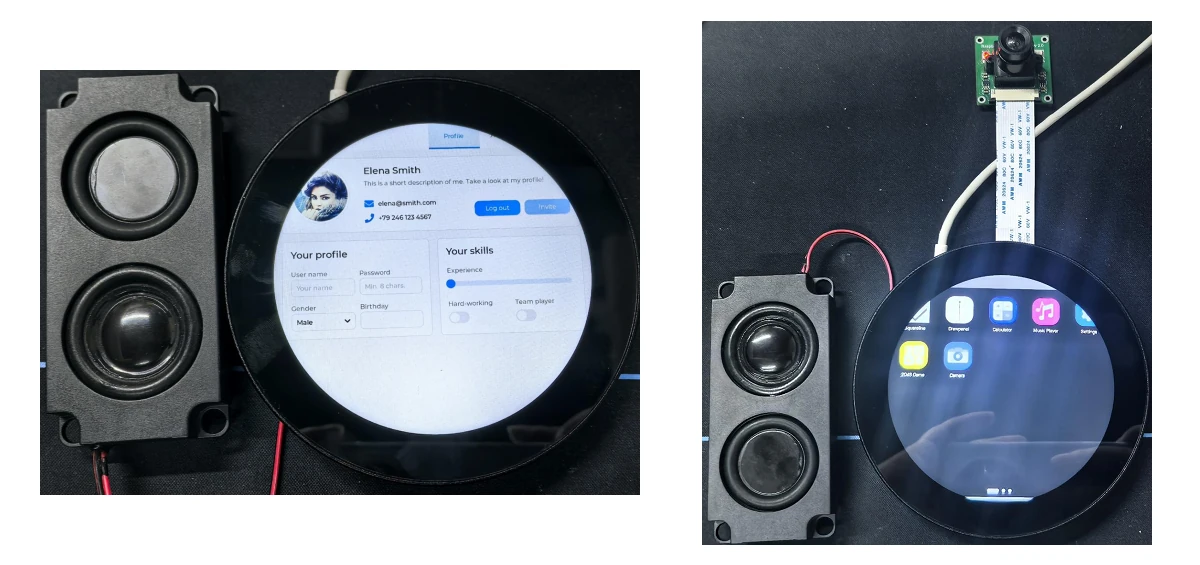

ESP32-P4 round LCD LVGL Brookesia
เดโม LVGL (ซ้าย) และ ESP-Brookesia (ขวา)

บอร์ดพัฒน ESP32-P4 กำลังมีจำนวนมากขึ้นเรื่อย ๆ และบอร์ดรุ่น ESP32-P4-WIFI6-Touch-LCD ที่มาพร้อมหน้าจอทรงกลมนี้ก็เป็นอีกหนึ่งตัวเลือกที่เพิ่มเข้ามาในไลน์สินค้า เช่นเดียวกับ M5Stack Tab5 รุ่นหน้าจอ 5 นิ้ว, GUITION JC1060P470C หน้าจอสมาร์ท 7 นิ้ว และ ESP32-P4-EYE พร้อมกล้อง และอื่นๆ

ภายในกล่องจะมีโมดูลหน้าจอ LCD พร้อมบอร์ดควบคุมติดตั้งอยู่ด้านหลัง, ลำโพงสเตอริโอแบบเดียวกับแล็ปท็อป, และสาย JST-to-4-pin สำหรับใช้โปรแกรมโมดูล ESP32

บอร์ดพัฒนาทั้งสองรุ่นวางจำหน่ายแล้วบน AliExpress โดยรุ่นหน้าจอ 3.4 นิ้วมีราคา $73.79 (~2,400฿) และ รุ่น 4 นิ้วราคา $88.18 (~2,900฿) แต่ขณะนี้สินค้าหมดสต็อก) นอกจากนี้ยังสามารถหาซื้อได้ทาง Amazon ราคา $87.99 (~2,900฿) และ $99.99 (~3,300฿), หรือสั่งจากเว็บไซต์ Waveshare store โดยตรงในราคา $64.99 (~2,100฿) และ $74.99 (~2,400฿) ไม่รวมค่าจัดส่ง

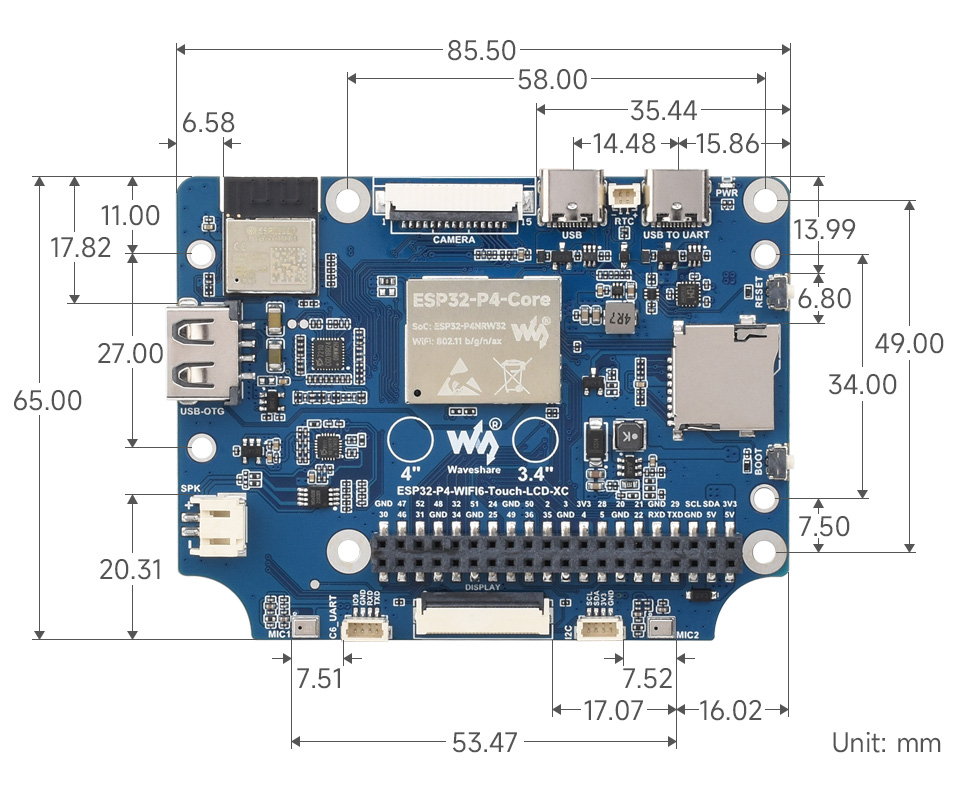

ESP32-P4 WIFI6 Touch LCD 4C Mainboard dimenisons

แปลจากบทความภาษาอังกฤษ : ESP32-P4 development board features 3.4-inch or 4-inch round IPS touchscreen display
