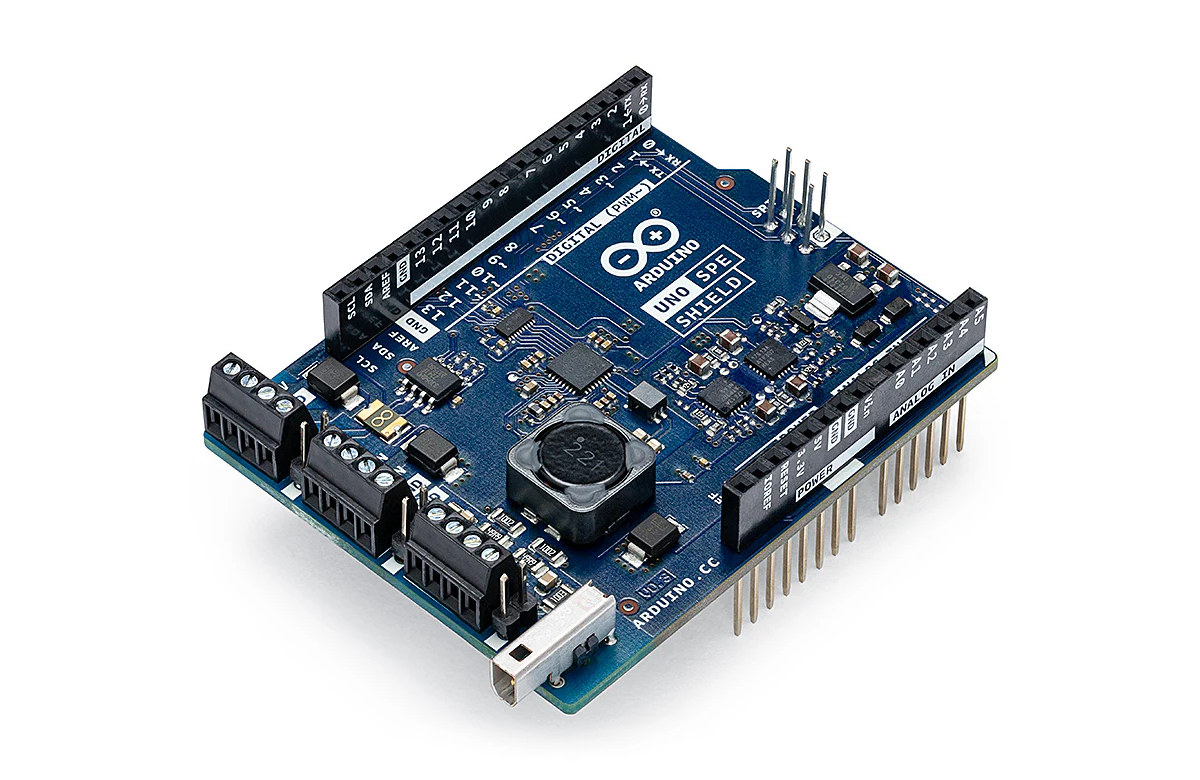

Arduino UNO SPE Shield เพิ่มการเชื่อมต่อแบบ Single Pair Ethernet (SPE) และ RS485 ให้กับบอร์ด Arduino UNO และบอร์ดที่เข้ากันได้ โดยเฉพาะ Arduino UNO R4 โดยใช้คอนโทรลเลอร์ Microchip LAN8651 SPE
Single Pair Ethernet ใช้สายเพียงสองเส้นในการส่งข้อมูลและจ่ายไฟ ซึ่งช่วยให้สามารถออกแบบระบบได้กะทัดรัดยิ่งขึ้น และลดความซับซ้อนของการเดินสาย เมื่อเทียบกับโซลูชันแบบ RJ45 ที่ใช้สาย Cat 5 แบบเดิม SPE เหมาะอย่างยิ่งสำหรับการใช้งานในระบบ IoT และ IIoT ภายในอาคาร โรงงาน และกระบวนการอัตโนมัติต่างๆ

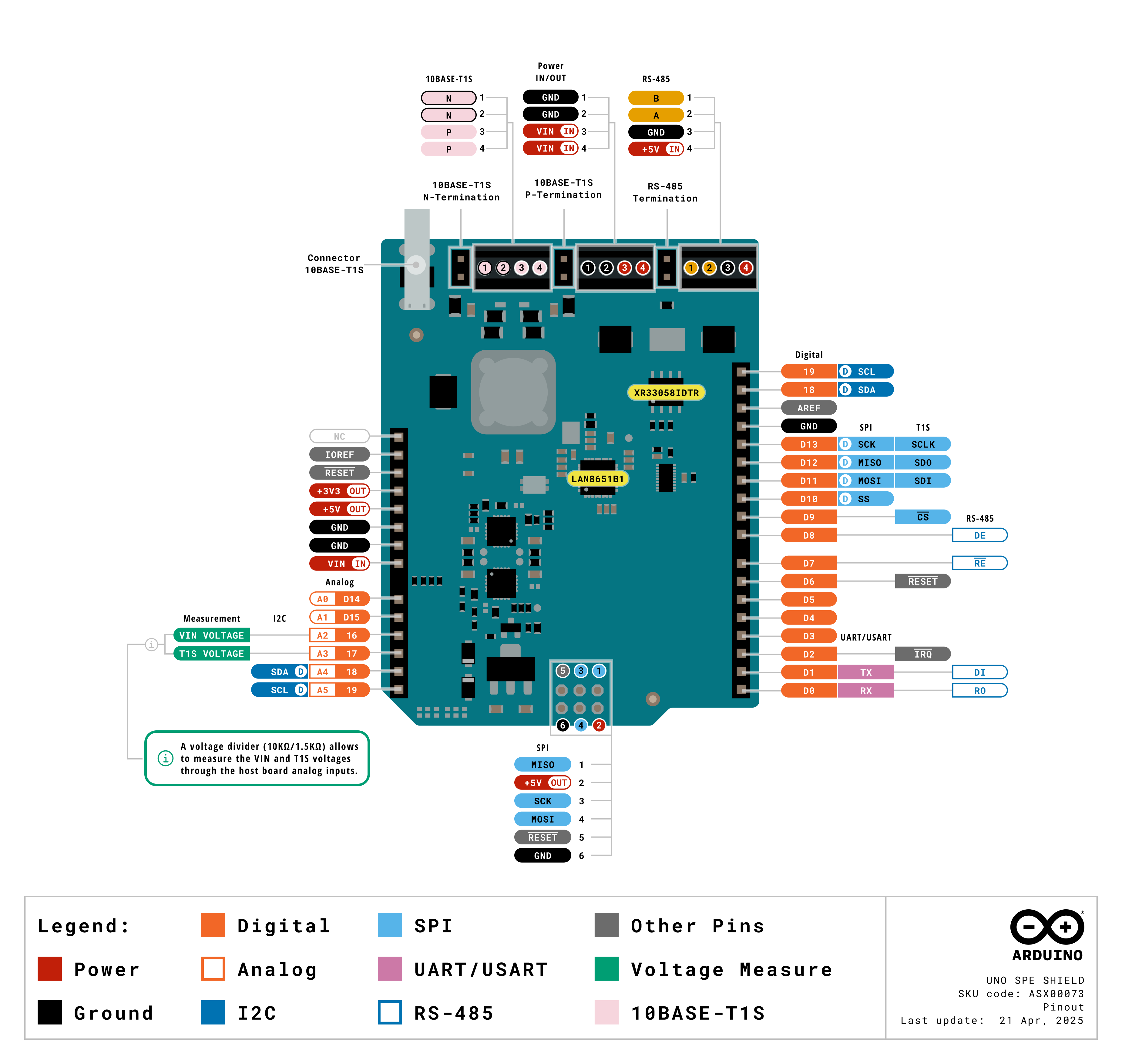

สเปคของ Arduino UNO SPE :
- การเชื่อมต่อเครือข่าย – Single Pair Ethernet (SPE) ผ่าน Microchip LAN8651B1 10BASE-T1S MAC-PHY Ethernet Controller พร้อม SPI
- อัตราการส่งข้อมูล: 10 Mbit/s บนสายคู่สมดุลเพียงคู่เดียว (single balanced pair)
- T1SP และ T1SN มีให้ใช้งานผ่านขั้วต่อสกรู terminal block
- คอนเนกเตอร์ SPE T1S เฉพาะ

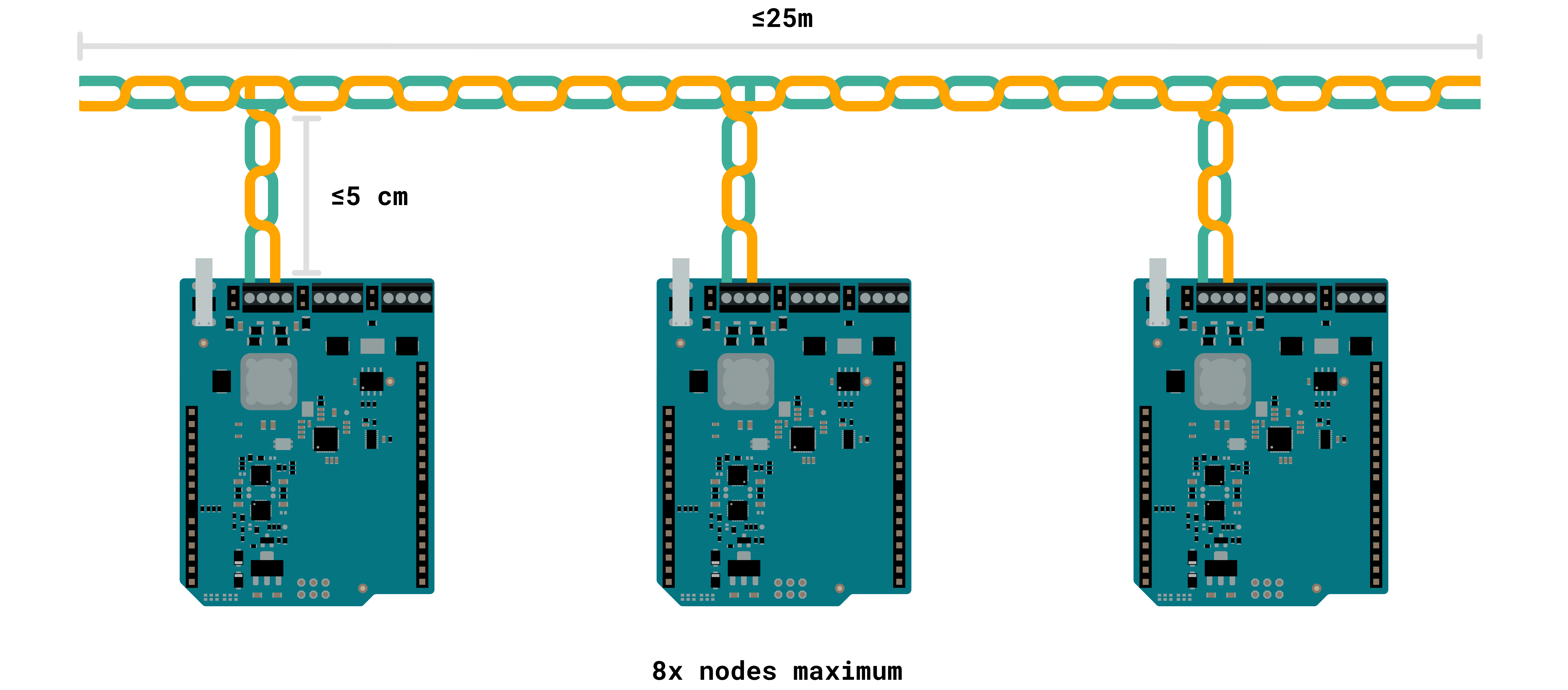

- ระยะทางสูงสุด – รองรับได้สูงสุด 25 เมตร ในโทโพโลยี multidrop (หลายโหนดบนเซกเมนต์เดียว)
- รองรับโหนดได้สูงสุด 8 โหนด
- Serial – RS485 ใช้ชิป MaxLinear XR33058
- RS485 กึ่งสองทิศทาง (half-duplex)
- อัตราการส่งข้อมูล: 20 Mbit/s
- RS485 มีให้ใช้งานผ่านขั้วต่อสกรู terminal block
- ขา I/O อื่นๆ – Arduino UNO headers
- Digital I/Os
- Analog Input
- I2C, UART, PWM
- แหล่งจ่ายไฟ
-
- 5V DC จากคอนเนกเตอร์ USB ของบอร์ด UNO ที่เชื่อมต่อ
- 6 to 24V จาก T1SP ขั้วต่อสกรูแบบ terminal block (PoDL = Power over Data Line)
- 6 to 24V จาก VIN ขั้วต่อสกรูแบบ terminal block
- คำเตือน: 24 V DC ใช้ได้กับ Arduino UNO R4 แต่สามารถทำให้ Arduino UNO R3 หรือบอร์ดอื่นเสียหายได้
-
- ขนาด – 68.85 x 53.34 มม. (ขนาดมาตรฐานบอร์ด Arduino UNO shield)
- การรรับรอง – CE, FCC, RoHS, REACH, WEEE, UKCA
สามารถพบเอกสารฮาร์ดแวร์และคำแนะนำการเริ่มต้นใช้งานที่ค่อนข้างละเอียดสำหรับ Arduino UNO R4 WiFi ซึ่งรวมถึงคำแนะนำในการเดินสายและการทำเทอร์มิเนชัน (termination) บนเว็บไซต์เอกสาร, การเขียนโปรแกรมทำผ่าน Arduino IDE และใช้ไลบรารีสองตัว ได้แก่ Arduino_10BASE_T1S สำหรับการเชื่อมต่อ Single Pair Ethernet และ ArduinoModbus สำหรับการเชื่อมต่อ RS485 ทั้งสองไลบรารีนี้มีตัวอย่างโค้ดให้เริ่มต้นใช้งานได้ทันทีเช่นกัน
The SPE UNO Shield ไม่ใช่ฮาร์ดแวร์ Single Pair Ethernet ตัวแรกที่เหมาะกับนักพัฒนาแบบ maker
เนื่องจากก่อนหน้านี้ SparkFun เคยเปิดตัว MicroMod Single Pair Ethernet kit ที่ใช้คอนโทรลเลอร์ Analog Devices ADIN1110 ซึ่งรองรับการเชื่อมต่อระยะไกลแบบ T1L ซึ่งไม่มีในชิป T1S ที่ใช้บน UNO SPE Shield และ HydraLink ดองเกิล USB-to-Automotive Ethernet ที่ใช้สายคู่บิดเกลียว (single twisted pair) สำหรับการสื่อสารในรถยนต์
UNO SPE Shield ได้รับการเปิดตัวครั้งแรกในช่วงปลายปี 2024 โดยมีข้อมูลเพียงเล็กน้อย แต่ขณะนี้วางจำหน่ายแล้วบน Arduino store ในราคา 30.50 Euros (~1,100฿) รวมภาษีมูลค่าเพิ่ม
แปลจากบทความภาษาอังกฤษ : Arduino UNO SPE Shield adds Single Pair Ethernet and RS485 to Arduino boards
