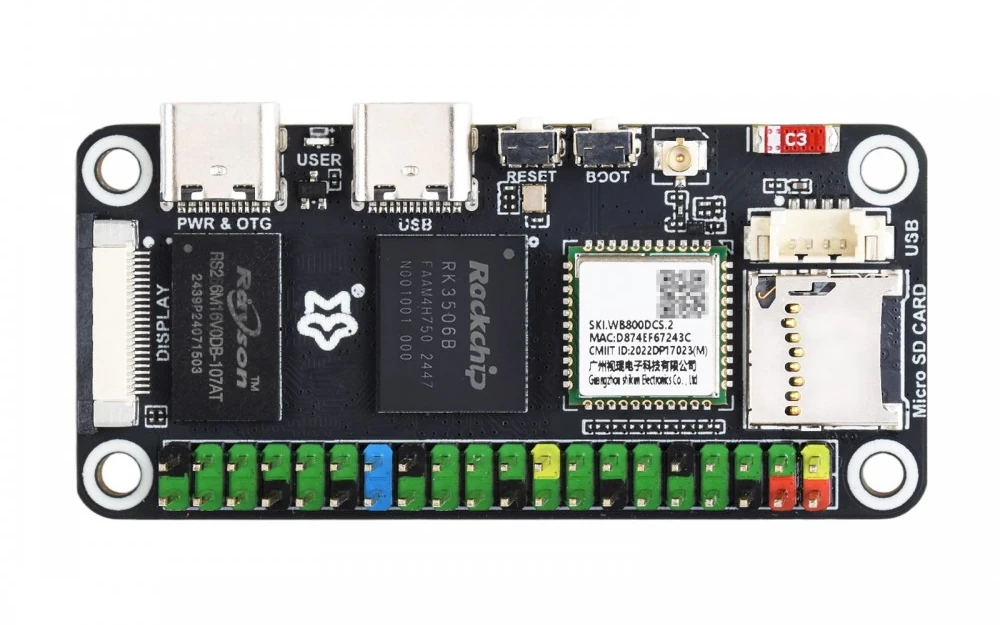

Luckfox Lyra Zero W : บอร์ด SBC ขนาดเล็กที่ใช้ชิป Rockchip RK3506B มาพร้อมคอนเนกเตอร์ MIPI DSI, WiFi 6 และ Bluetooth 5.2

Luckfox Lyra Zero W เป็นคอมพิวเตอร์บอร์ดเดี่ยว (SBC) ขนาดกะทัดรัดที่ใช้ชิป Rockchip RK3506B ซึ่งมีซีพียู Cortex-A7 แบบสามคอร์ (triple-core) ออกแบบมาเพื่อใช้งานเป็นส่วนควบคุม HMI ไร้สายอัจฉริยะ โดยมีคอนเนกเตอร์ MIPI DSI และโมดูล WiFi 6 กับ Bluetooth 5.2

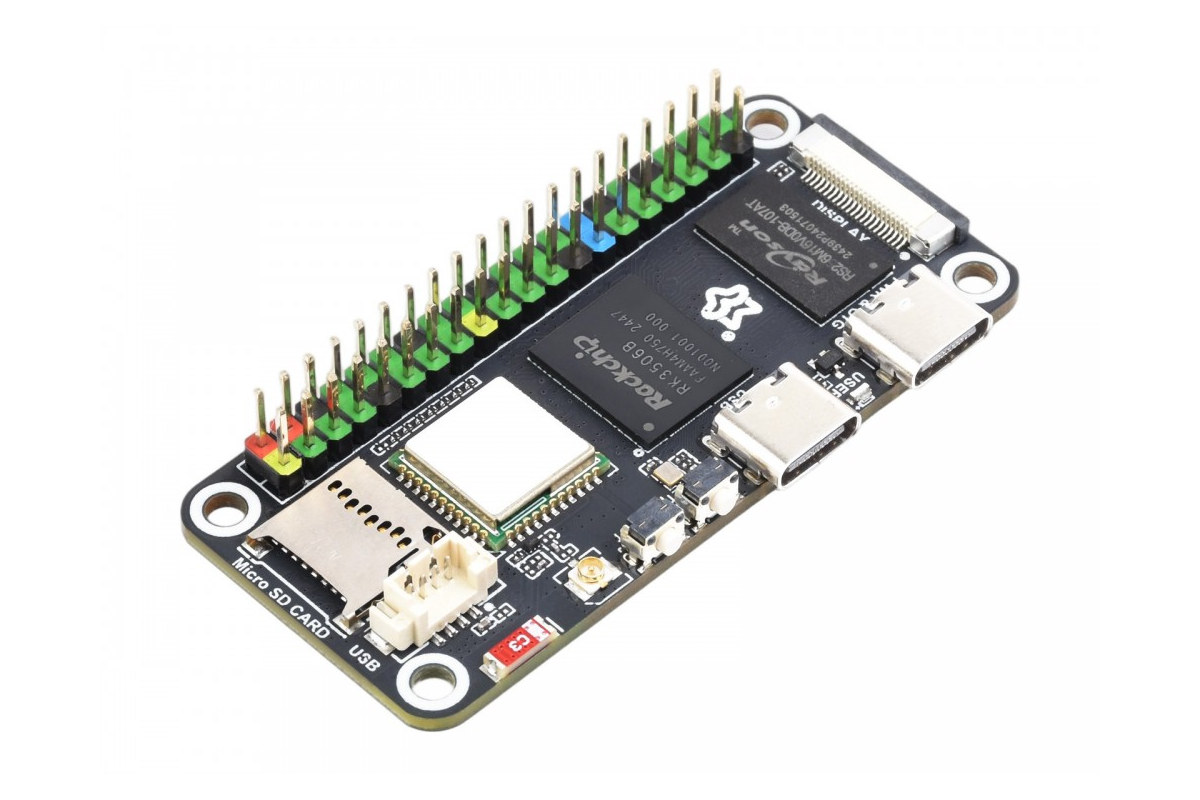

บอร์ดนี้มีขนาดเทียบเท่ากับ Raspberry Pi Zero และมาพร้อมกับหน่วยความจำ RAM ขนาด 512MB, หน่วยความจำแฟลชแบบ SPI ขนาด 256MB, ช่องใส่ microSD card, พอร์ต USB-C จำนวน 2 พอร์ต, พอร์ต USB 2.0 และ GPIO header แบบ 40 พินที่รองรับการใช้งานร่วมกับ Raspberry Pi HATs (บางรุ่นหรือส่วนใหญ่)

สเปคของ Luckfox Lyra Zero W :

SoC – Rockchip RK3506B
- CPU
  - Triple-core Arm Cortex-A7 CPU พร้อม 1.2 GHz
  - Arm Cortex-M0 core
- GPU – 2D GPU only
- ไม่มี VPU, ไม่มี NPU
หน่วยความจำ – 512MB DDRL3
ที่เก็บข้อมูล
- SPI NAND flash ขนาด 256MB (W25N02KV)
- ช่องใส่ MicroSD card
จอแสดงผล – คอนเนกเตอร์ MIPI DSI แบบ 2-lane รองรับความละเอียดสูงสุด 1280 x 1280 พิกเซล @ 60Hz
ระบบเครือข่าย – WiFi 6 (2.4GHz) และ Bluetooth 5.2 LE ผ่านโมดูล SKI.WB800DCS (ใช้ชิป AICSemi AIC8800DC) พร้อมสายอากาศเซรามิกและคอนเนกเตอร์ IPEX
USB
- พอร์ต USB 2.0 Type-C แบบ OTG (ใช้สำหรับจ่ายไฟด้วย)
- พอร์ต USB 2.0 Type-C แบบโฮสต์
- พอร์ต USB 2.0 แบบโฮสต์ (สามารถใช้จ่ายไฟให้จอ LCD ได้)

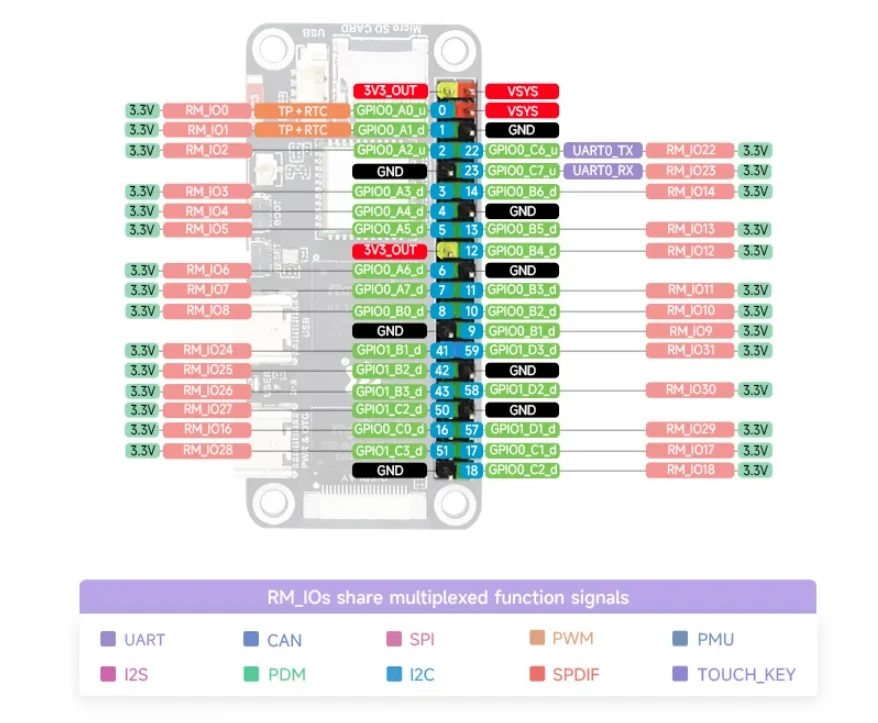

การขยาย – header 40 พินที่รองรับ Raspberry Pi พร้อม GPIO สูงสุด 28 พิน ที่สามารถใช้งานร่วมกับ PWM, UART, I2C, SPI และ I2S (รองรับฟังก์ชันได้สูงสุด 98 แบบ)
อื่น ๆ
- ปุ่ม BOOT และ RESET
- ไฟ LED สำหรับผู้ใช้
แหล่งจ่ายไฟ – 5V ผ่านพอร์ต USB-C
ขนาด – 65 x 30 มม.

เราได้รับแจ้งว่าบอร์ดรุ่นนี้รองรับระบบปฏิบัติการ Linux ส่วนข้อมูลอื่น ๆ ยังมีในขณะนี้เนื่องจากหน้า Wiki (https://wiki.luckfox.com/Luckfox-Lyra-Zero-W)ใช้งานไม่ได้ เราเคยเขียนบทความเกี่ยวกับบอร์ด Rockchip RK3506 รุ่นอื่น ๆ เช่น Luckfox Lyra / Lyra Plus SBCs, Banana Pi BPI-Forge1 หรือ Forlinx OK3506J-S carrier board โดยทั่วไปจะมี Ubuntu images ที่ใช้ Linux 6.1 BSP ซึ่งพัฒนาบน Buildroot ให้ใช้งาน ส่วนคอร์ Cortex‑M0 จะรันระบบปฏิบัติการ RT-Thread OS.

ชิป RK3506 มีหลายรุ่นย่อย และจนถึงตอนนี้เราได้กล่าวถึงสามรุ่น ได้แก่ RK3506G2 ที่มีหน่วยความจำ DDR3L 128 MB อยู่บนชิป, RK3506B ที่ใช้หน่วยความจำ DDR3L ภายนอกเหมือนในบอร์ด Lyra Zero W และ RK3506J ที่ใช้ DDR3L ภายนอกเช่นกัน แต่รองรับช่วงอุณหภูมิระดับอุตสาหกรรม
