บอร์ด AI-On-The-Edge-Cam ที่ใช้ ESP32-S3 เพื่อแปลงข้อมูลจากมิเตอร์รุ่นเก่าให้เป็นแบบดิจิทัล

AI-On-The-Edge-Cam เป็นบอร์ดที่ใช้ ESP32-S3 พร้อมกล้องความละเอียด 2MP, ช่องใส่ microSD card, การเชื่อมต่อ WiFi, BLE และ PoE (Power over Ethernet) ออกแบบมาใช้กับมิเตอร์สาธารณูปโภครุ่นเก่าที่ต้องอ่านค่าด้วยตนเอง เช่น มิเตอร์น้ำ, มิเตอร์แก๊ส หรือมิเตอร์ไฟฟ้า ให้เป็นแบบดิจิทัล

AI-On-The-Edge-Cam ยังเป็นชื่อของเฟิร์มแวร์ที่รันอยู่บนบอร์ดนี้ ซึ่งออกแบบมาสำหรับบอร์ด ESP32-CAM แต่บอร์ดใหม่เพิ่มฟีเจอร์ทำให้ใช้งานได้หลากหลายขึ้น เช่น รองรับ PoE, มีช่องใส่ microSD card สำหรับเก็บข้อมูล และมีไฟ RGB LED ที่ใช้เป็นแฟลช ช่วยให้สามารถอ่านค่ามิเตอร์ได้ทั้งกลางวันและกลางคืน

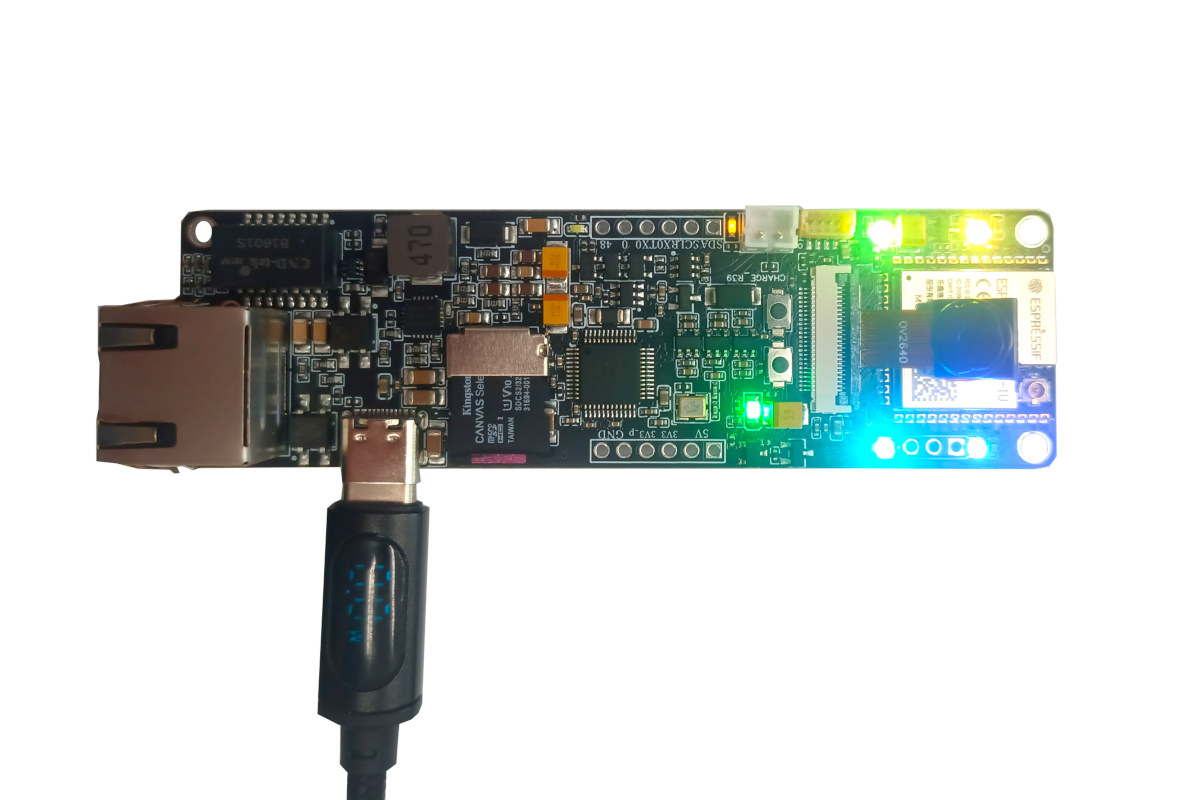

AI On The Edge Cam ESP32 S3 board

สเปคของ AI-On-The-Edge-Cam:

  • โมดูลไร้สาย – ESP32-S3-WROOM-1U-N16R8
    • SoC – Espressif Systems ESP32-S3
      • CPU – Tensilica LX7 แบบ Dual-core สูงสุด 240 MHz
      • หน่วยความจำ – SRAM 512KB, PSRAM สูงสุด 8MB
      • ที่เก็บข้อมูล – flash 16 MB
      • การเชื่อมต่อไร้สาย – WiFi 4 และ Bluetooth LE 5
    • คอนเนกเตอร์สายอากาศแบบ IPEX
  • ที่เก็บข้อมูล – ช่องเสียบ microSD card
  • กล้อง – โมดูลกล้อง OV2640 ความละเอียด 2MP
  • การเชื่อมต่ออื่นๆ
    • พอร์ต RJ45 Ethernet ความเร็ว 10/100 Mbps พร้อม PoE
    • WiFi และ Bluetooth บนโมดูล ESP32-S3 พร้อมคอนเนกเตอร์สายอากาศ IPEX
  • การขยาย
    • คอนเนกเตอร์ Stemma QT
    • 2x 6-pin headers พร้อม I2C, UART, GPIO, 5V, 3.3V และ GND
    • headers 3 พินพร้อมควบคุม LED, 5V และ GND
  • อื่นๆ – ไฟแบ็คไลท์ WS2812B (RGB LED)
  • การจัดการพลังงาน
    • จ่ายไฟ 5V ผ่านพอร์ต USB-C
    • รองรับการจ่ายไฟผ่าน PoE
    • ระบบจัดการแบตเตอรี่ในตัว
    • โหมดประหยัดพลังงาน (low-power sleep mode) ใช้กระแสไฟเพียง ~20 µA
  • ขนาด – ยังไม่ระบุ (TBD)

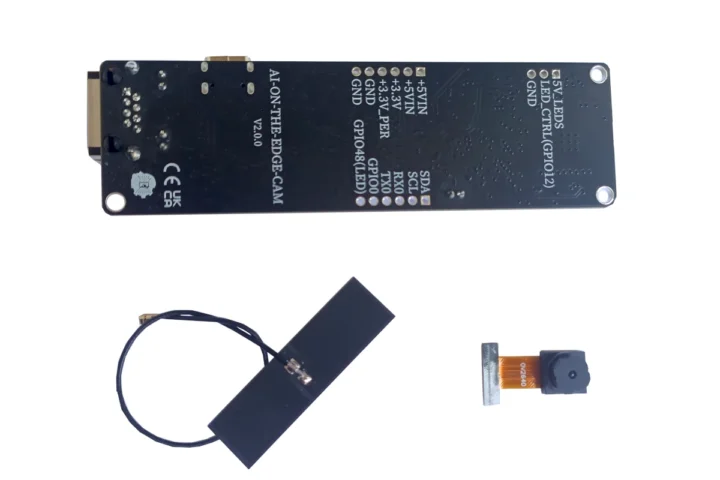

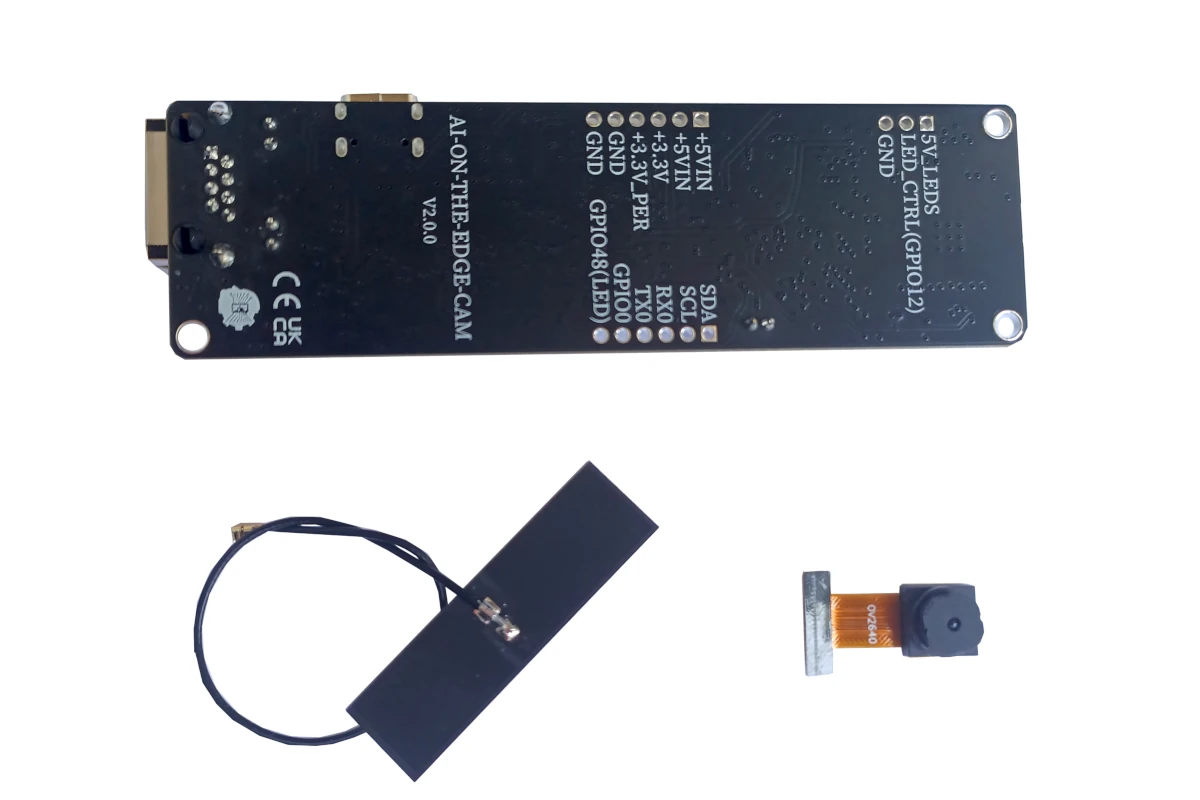

AI On The Edge Cam board antenna camera

บอร์ด AI-On-The-Edge-Cam มาพร้อมสายอากาศ 2.4 GHz และกล้อง OV2640 ความละเอียด 2MP โดยเฟิร์มแวร์ที่ใช้ถูกโฮสต์ไว้บน GitHub การใช้งานร่วมกับ TensorFlow Lite (TFLite), การประมวลผลภาพในตัว (Inline image processing),อินเทอร์เฟซเว็บ (Web interface) สำหรับควบคุม, การอัปเดตเฟิร์มแวร์ผ่าน OTA, การเชื่อมต่อกับฐานข้อมูล InfluxDB เวอร์ชัน 1 และ 2, การรวมเข้ากับ Home Assistant ผ่านโปรโตคอล MQTT และรองรับ REST API

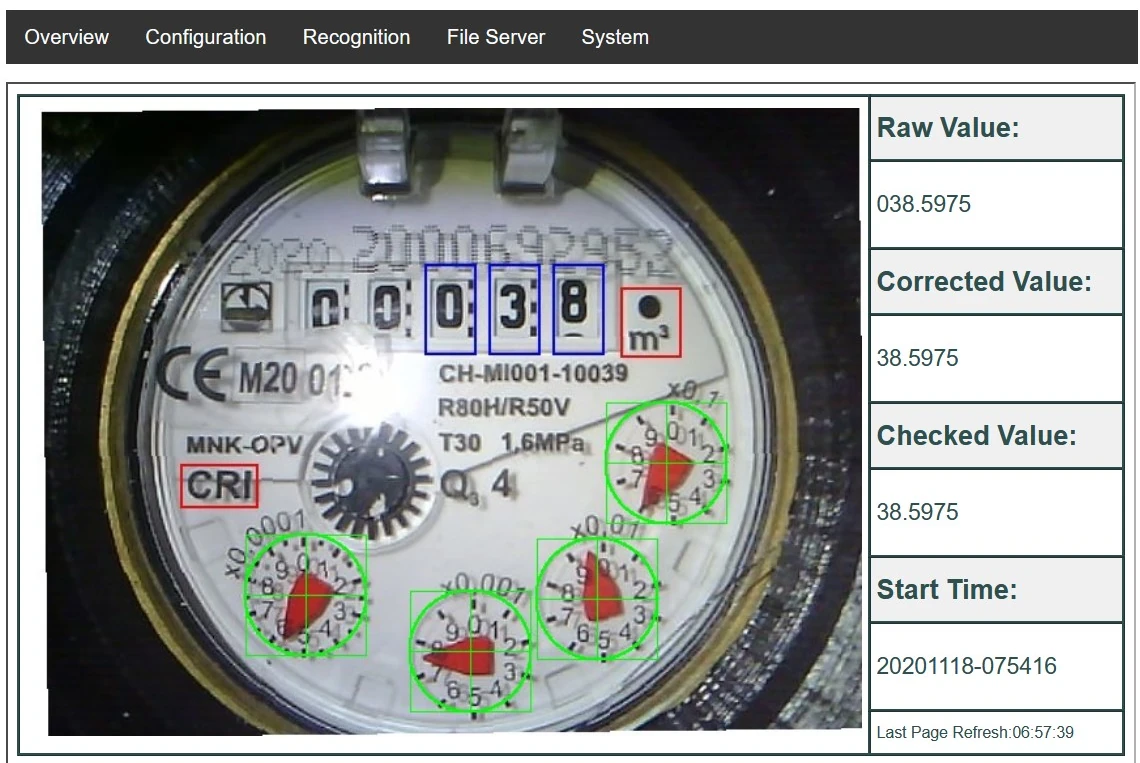

ESP32-S3 board reads water meter
การอ่านค่ามิเตอร์น้ำ

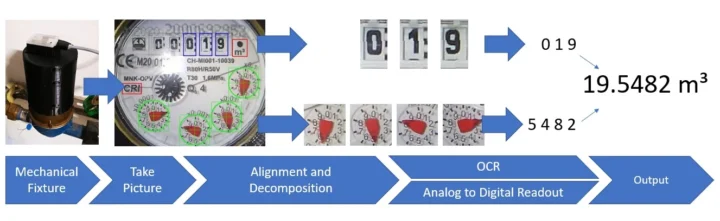

Edge AI meter reading workflow
กระบวนการทำงาน (Workflow)

ระบบสามารถอ่านได้ทั้งตัวเลขหลักใหญ่บนหน้ามิเตอร์ และหน้าปัดย่อยที่แสดงตัวเลขหลังจุดทศนิยม เมื่ออ่านข้อมูลเสร็จแล้ว ข้อมูลสามารถบันทึกลงฐานข้อมูลใน microSD card หรือส่งต่อไปยังเกตเวย์ผ่าน MQTT หรือ REST API, เฟิร์มแวร์นี้ไม่ใช่ของใหม่เพราะถูกพัฒนามาประมาณ 5 ปีแล้ว แต่ยังคงได้รับการอัปเดตอย่างต่อเนื่องจากกลุ่มผู้ใช้งาน (community) ที่ยังคงมีความเคลื่อนไหวอยู่เสมอ วิดีโอด้านล่างเป็นตัวอย่างการใช้งานบอร์ด ESP32-CAM ร่วมกับ Home Assistant

บอร์ดรุ่นใหม่นี้เพิ่งเปิดตัวได้ไม่นาน โดยตอนเริ่มเขียนบทความมีเหลืออยู่ 2 ชิ้นในร้าน Tindie ขายในราคา $28 (~900฿) และหมดสต็อกอย่างรวดเร็ว

สามารถใช้บอร์ด ESP32 หรือ ESP32-S3 รุ่นอื่นที่ใช้กล้อง OV2640 ได้เช่นกัน แต่ต้องมั่นใจว่าบอร์ดมี PSRAM อย่างน้อย 4MB มิฉะนั้นจะไม่สามารถใช้งานเฟิร์มแวร์นี้ได้ มีตัวเลือกที่อาจใช้แทนได้ เช่น บอร์ด XIAO ESP32S3 Sense อาจเป็นตัวเลือกที่ดี แต่มี LED เพียง 1 ดวง ซึ่งอาจไม่เพียงพอสำหรับการให้แสงสว่างในการอ่านค่ามิเตอร์หรือ บอร์ด Waveshare ESP32-S3 ETH มี PoE และช่อง microSD card ในตัวและสามารถต่อ LED RGB เพิ่มเติมผ่านขา I/O ได้

แปลจากบทความ : AI-On-The-Edge-Cam ESP32-S3 board aims to digitize legacy utility meters
