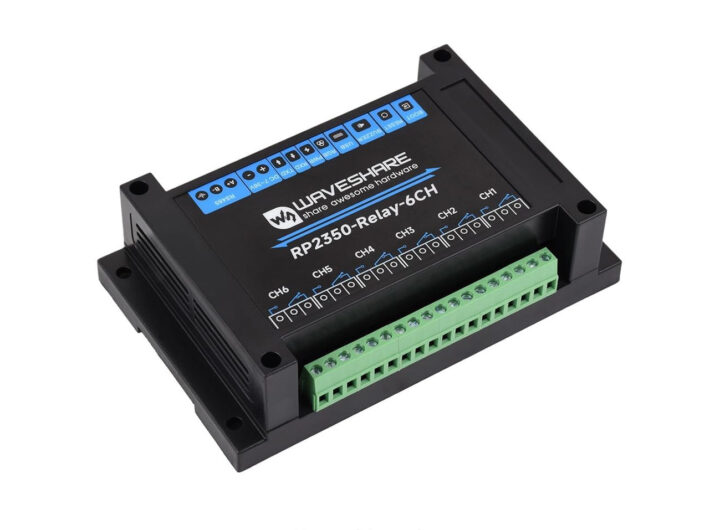

Waveshare RP2350-Relay-6CH เป็นโมดูลรีเลย์อุตสาหกรรมแบบ 6 ช่อง ที่ใช้ชิป Raspberry Pi RP2350 มีอินเทอร์เฟซ RS485 แบบแยกวงจร (isolated), รองรับแรงดันไฟฟ้าขาเข้า DC 7 ถึง 36 โวลต์ ผ่านขั้วต่อแบบ terminal block และสามารถใช้งานร่วมกับ Raspberry Pi Pico HAT ได้
รีเลย์แต่ละช่องถูกแยกวงจรอย่างอิสระ รองรับแรงดันไฟฟ้าสูงสุด 250VAC หรือ 30VDC กระแสสูงสุด 10A มีพอร์ต USB-C สำหรับอัปเดตเฟิร์มแวร์ ภายในยังมีบัซเซอร์, ไฟ LED หลายดวง และปุ่ม Reset กับ BOOT ทั้งหมดติดตั้งอยู่ในกล่องสำหรับติดตั้งกับราง DIN-Rail
สเปคของ Waveshare RP2350-Relay-6CH :
- Microcontroller – Raspberry Pi RP2350B
- PU
- Dual-core Arm Cortex-M33 @ 150 MHz พร้อม Arm TrustZone และ Secure boot หรือ
- Dual-core RISC-V Hazard3 @ 150 MHz
- สามารถเลือกใช้ได้ทั้งสองคอร์
- หน่วยความจำ – SRAM บนชิปขนาด 520KB
- แพ็กเกจ – QFN-80
- PU
- รีเลย์ – รีเลย์ 6 ช่อง

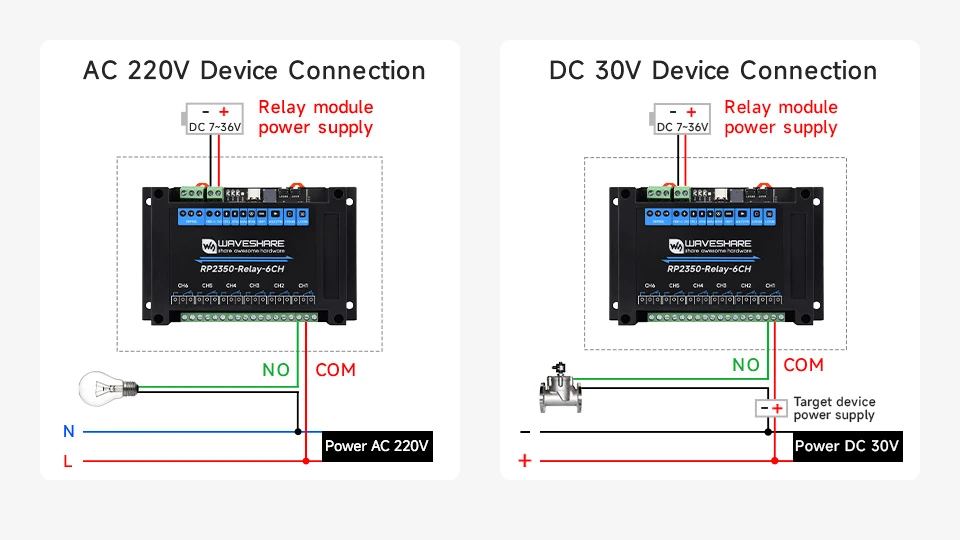

- ค่ากระแส/แรงดัน – สูงสุด 10A 250VAC / 30VDC
- รูปแบบการเชื่อมต่อ – 1NO 1NC ผ่านขั้วต่อขันสกรู (screw terminal)

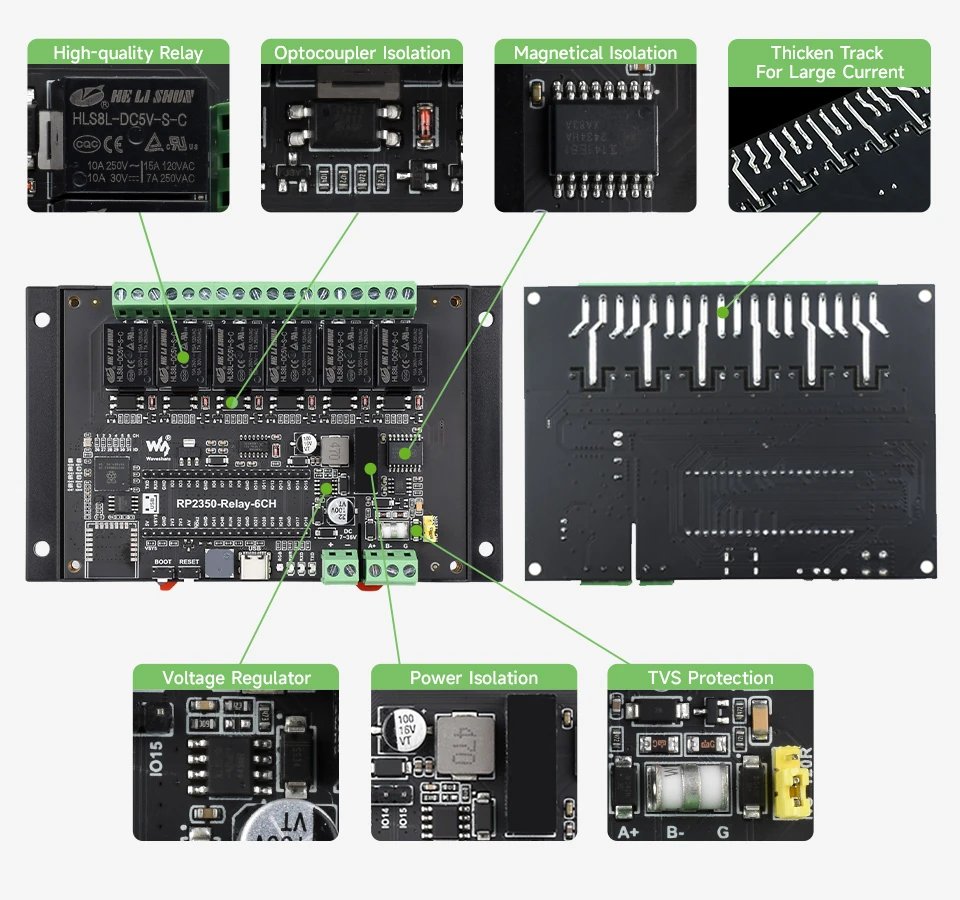

- แยกวงจรด้วยออปโตคัปเปลอร์ (Optocoupler Isolation)
- USB – พอร์ต USB Type-C สำหรับจ่ายไฟ, รับส่งข้อมูล และแฟลชเฟิร์มแวร์
- พอร์ต Serial
- RS485 แบบแยกวงจรผ่านขั้วต่อขันสกรู (screw terminal) รองรับโมดูลหรือเซ็นเซอร์อุตสาหกรรมแบบ Modbus
- รองรับการควบคุมด้วยฮาร์ดแวร์, มีไดโอด TVS, ป้องกันแรงดันกระชากและ ESD, ตัวต้านทานแมตชิ่ง 120 โอห์ม (120R) ถูกปิดใช้งานโดยค่าเริ่มต้น สามารถเปิดใช้งานได้ด้วยจัมเปอร์
- การขยาย
- 2x 20-pin headers สำหรับ Raspberry Pi Pico HAT เพื่อใช้งานฟังก์ชันเสริม เช่น RTC, CAN Bus, RS232, LoRa, เซ็นเซอร์ และอื่นๆ
- 8x แผ่นเชื่อมต่อ (Pad) รองรับ GPIO, UART, I2C, SPI
- อื่น ๆ

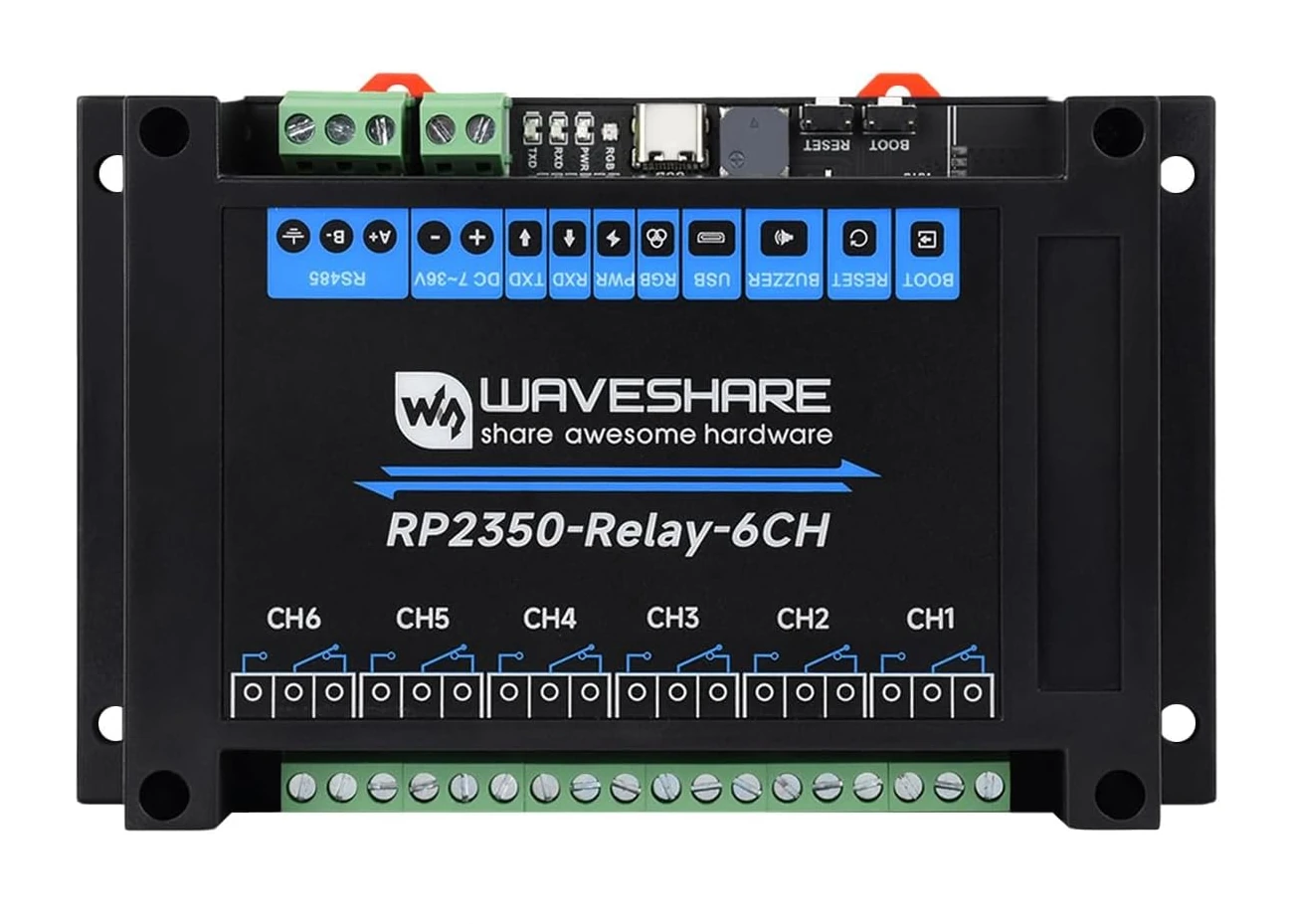

- ปุ่ม Reset และ BOOT
- ไฟ RGB สำหรับผู้ใช้งาน
- ไฟแสดงสถานะ Power, Tx/Rx
- บัซเซอร์ในตัว
- แหล่งจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- 7 ถึง 36V DC ผ่านขั้วต่อแบบ terminal block
- ขนาด – 145 x 90 x 40 มม. (ติดตั้งในกล่อง ABS พร้อมรางสำหรับติดตั้ง DIN-Rail)
Waveshare ระบุว่าโมดูลนี้รองรับการเขียนโปรแกรมด้วยภาษา C/C++, MicroPython และ Arduino พร้อมทั้งมีคำแนะนำเบื้องต้นสำหรับการเริ่มต้นใช้งานในแต่ละภาษา และมีโค้ดตัวอย่างสำหรับควบคุมรีเลย์ทั้ง 6 ช่องผ่าน RS485, ทดสอบไฟ RGB LED และเชื่อมต่อกับโมดูลเสริมหลากหลายชนิด เช่น Modbus RTU relay, Pico-2CH-RS485, Pico-CAN-B, Pico-Environment-Sensor และ PicoRTC-DS3231
โมดูลนี้ไม่มีการเชื่อมต่อเครือข่ายในตัว แต่หากต้องการใช้ WiFi ทาง Waveshare เคยออกแบบรุ่น ESP32-S3-Relay-6CH ที่ใช้ชิป ESP32-S3 ซึ่งรองรับ WiFi 4 และ Bluetooth 5.x โดยมีฟีเจอร์และรูปแบบตัวเครื่องเหมือนกันทุกประการ เพิ่มราคาเพียงประมาณ $2 (~65฿) เท่านั้น
โมดูล RP2350-Relay-6CH สามารถสั่งซื้อได้ทาง AliExpress ราคา $32.50 (~1,000฿), Amazon ราคา $38.99 (~1,300฿), or directly on the ร้านค้าออนไลน์ของ Waveshare ราคา $26.99 (~900฿) โดยในชุดยังมีไขควงแถมมาให้สำหรับคลายและขันสกรูที่ขั้วต่อเทอร์มินัลอีกด้วย
แปลจากบทความภาษาอังกฤษ : Industrial 6-Channel RP2350 relay module offers RS485 interface, Raspberry Pi Pico HAT support
