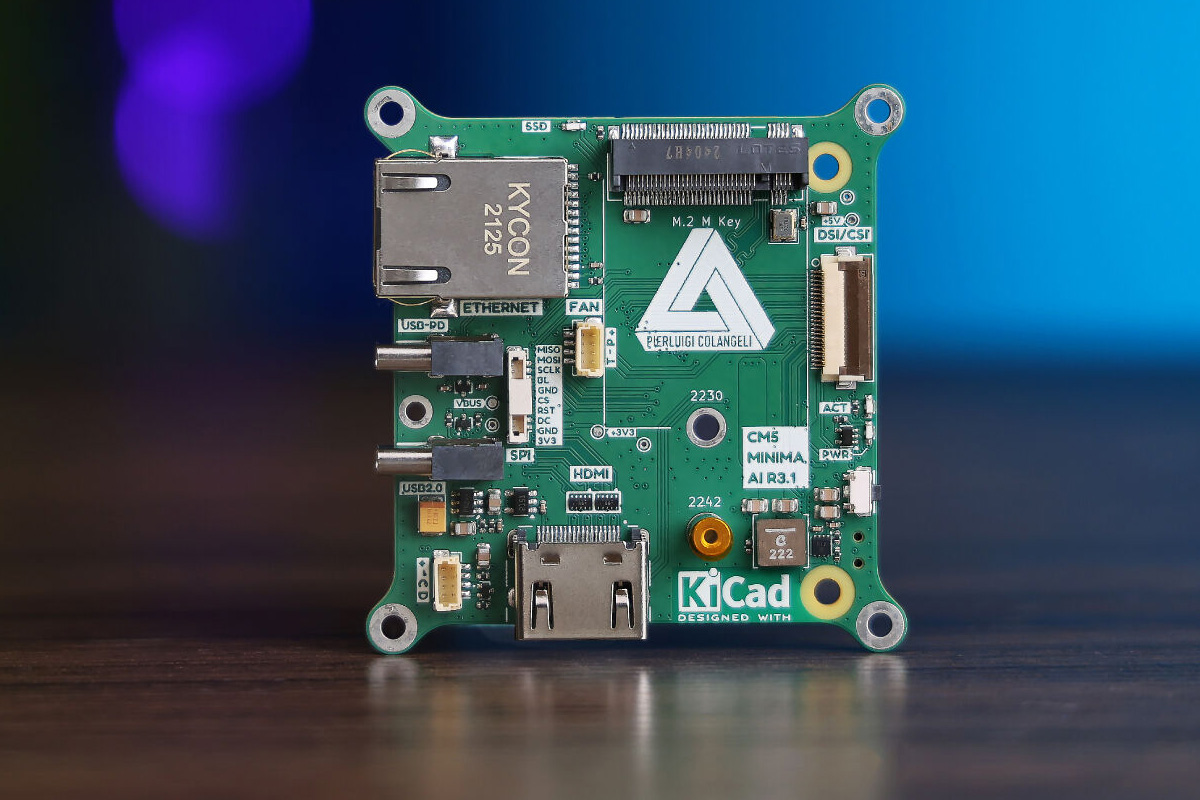

CM5 MINIMA เป็นบอร์ดฐาน (carrier board) ขนาดกระทัดรัดสำหรับ Raspberry Pi CM5 ที่มาพร้อมช่องเสียบ M.2 M-Key ซึ่งสามารถใช้กับ Hailo AI accelerator หรือ SSD ได้ โดยพัฒนาร่วมกับ Pierluigi Colangeli เหมาะสำหรับงานที่มีข้อจำกัดด้านพื้นที่ เช่น กล้องดักถ่าย AI, อุปกรณ์สมาร์ท และระบบสมาร์ทโฮม

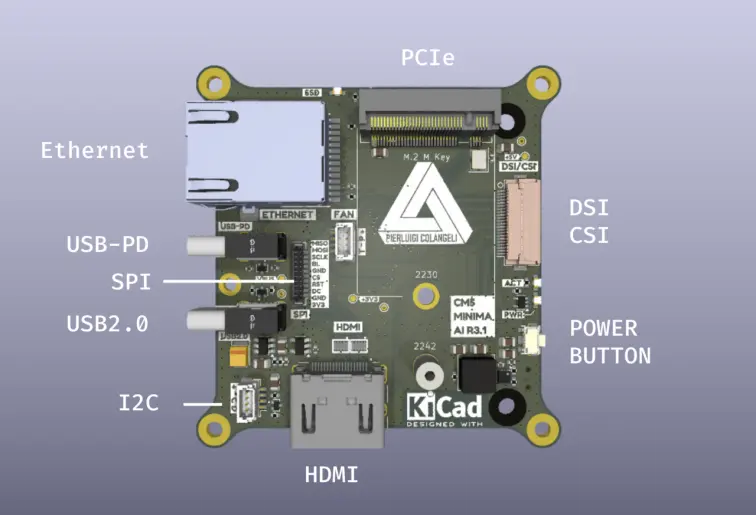

บอร์ดนี้ยังรองรับการจ่ายไฟผ่าน USB-C Power Delivery, มีพอร์ต Gigabit Ethernet และพอร์ต HDMI มาตรฐานสำหรับแสดงผลวิดีโอ นอกจากนี้ยังมีคอนเนกเตอร์แบบ CSI/DSI สำหรับกล้องหรือจอแสดงผล, USB 2.0, คอนเนกเตอร์ I2C และ SPI รวมถึงเซนเซอร์วัดความเร่ง LIS3DH สำหรับปรับทิศทางกล้องโดยอัตโนมัติ ส่วนองค์ประกอบอื่นๆ บนบอร์ดประกอบด้วยไฟแสดงสถานะ ปุ่มเปิด/ปิด และปุ่มบูตสำหรับแฟลชระบบปฏิบัติการลงใน CM5 โดยตรง
สเปคของบอร์ดฐาน CM5 MINIMA carrier board
- ความเข้ากันได้ – รองรับ Raspberry Pi Compute Module 5 (CM5)
- ที่เก็บข้อมูล – ช่องเสียบ M.2 M-Key ขนาด 2230/2242
- การแสดงผลและกล้อง
- พอร์ต HDMI สำหรับส่งออกวิดีโอ
- คอนเนกเตอร์แบบรวม MIPI CSI/DSI สำหรับกล้องหรือจอแสดงผล
- เสียง – ส่งผ่านทางพอร์ต HDMI เท่านั้น
- เครือข่าย
- พอร์ต RJ45 แบบต่ำโปรไฟล์ รองรับ Gigabit Ethernet
- รองรับ WiFi 5 และ Bluetooth 5.0 (บนโมดูล CM5)
- USB
- พอร์ต USB 2.0 แบบ Type-C
- พอร์ต USB Type-C PD สำหรับจ่ายไฟและส่งข้อมูล
- การขยาย

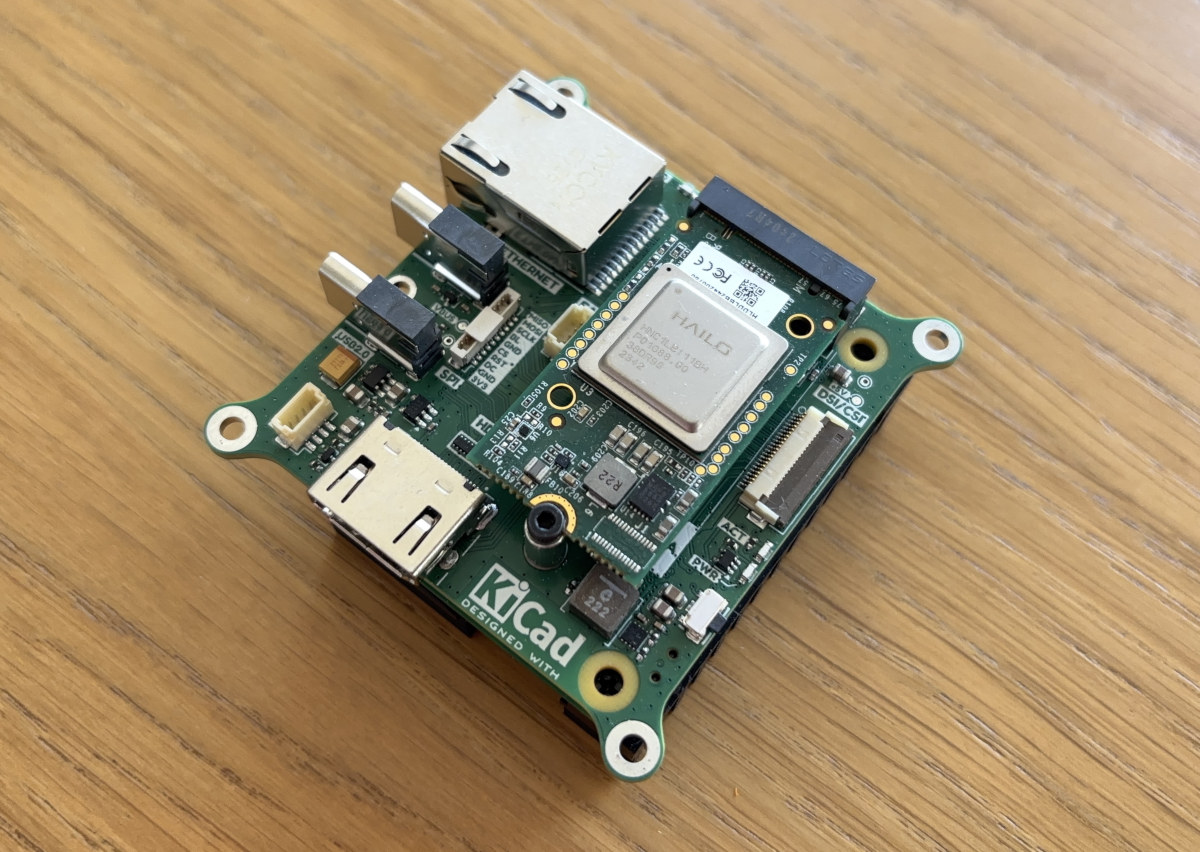

- ช่องเสียบ M.2 M-Key (2230/2242) สำหรับตัวเร่ง AI ของ Hailo หรือ SSD แบบ NVMe
- คอนเนกเตอร์ I2C (3.3V)
- คอนเนกเตอร์ SPI พร้อม GPIO เพิ่มเติมอีก 3 ช่อง
- อื่น ๆ
- ปุ่มเปิด/ปิดเครื่อง
- สวิตช์ nRPI boot

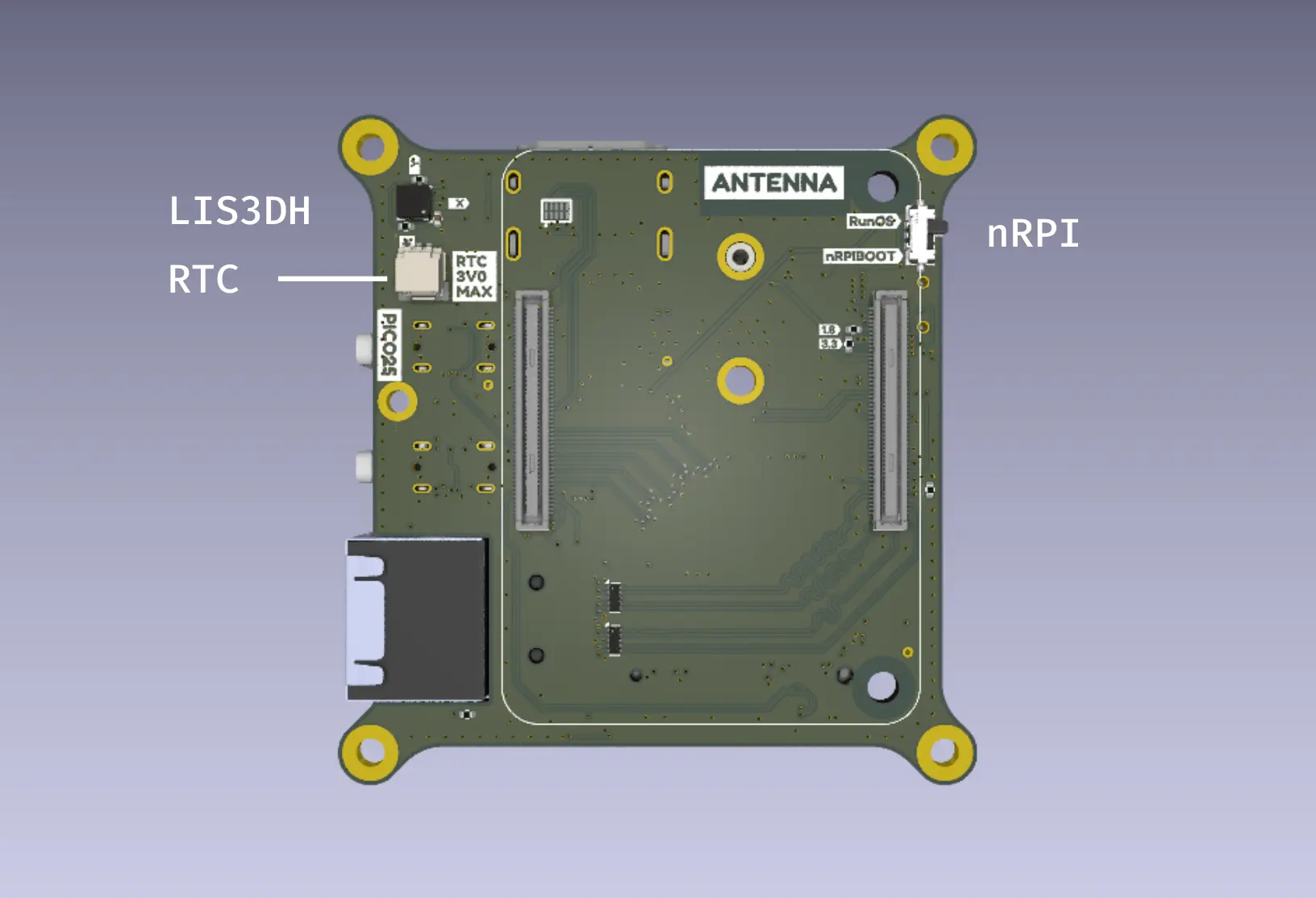

- เซนเซอร์เร่งความเร็ว (Accelerometer) รุ่น LIS3DH
- RTC พร้อมขั้วต่อแบตเตอรี่
- header ของ ต่อพัดลม
- ไฟ LED แสดงสถานะ PWR และ ACT
- การจ่ายไฟ – ใช้ไฟ 5V ผ่านพอร์ต USB-C
- ขนาด – 65 x 62 x 13 มม.
- อุณหภูมิที่ใช้งานได้ – -20°C ถึง 85°C
ทางบริษัทระบุว่าบอร์ดนี้รองรับระบบปฏิบัติการ Raspberry Pi OS อย่างสมบูรณ์ รวมถึง Linux Distro อื่นๆ ที่เข้ากันได้กับโมดูล Raspberry Pi CM5 โดยมีสวิตช์ nRPI boot บนบอร์ด ซึ่งสามารถสลับโมดูลเข้าสู่โหมด USB boot (rpiboot) เพื่อให้ผู้ใช้สามารถแฟลชระบบปฏิบัติการลงไปได้โดยตรง แต่ด้านซอฟต์แวร์ยังไม่มีข้อมูลรายละเอียดมากนัก เนื่องจากเป็นฮาร์ดแวร์โอเพ่นซอร์ส ผู้ใช้สามารถเข้าถึงไฟล์ออกแบบฮาร์ดแวร์ที่ใช้โปรแกรม KiCad ได้จาก GitHub
ก่อนหน้านี้เราเคยกล่าวถึงถึงบอร์ดฐาน (carrier board) ขนาดกะทัดรัดสำหรับ Raspberry Pi CM5 รุ่นอื่นๆ เช่น Waveshare CM5-NANO-B เป็นบอร์ดฐานขนาดเล็กที่มีพอร์ต USB-C สำหรับจ่ายไฟ, HDMI, Gigabit Ethernet และช่องขยายแบบ M.2 สำหรับใช้งานด้าน AI หรือเพิ่มพื้นที่เก็บข้อมูล และ BentoIO CMX1 carrier board เป็นบอร์ดฐานขนาดกะทัดรัดและบางพิเศษ มีความหนาเพียง 11 มม.เท่านั้น
CM5 MINIMA carrier board วางจำหน่ายบน AliExpress ในราคา $66.83 (~2,200฿) และ Seeed Studio for $65 (2,100~฿)
แปลจากบทความภาษาอังกฤษ : CM5 MINIMA Raspberry Pi CM5 carrier board features M.2 2230/2242 socket for Hailo AI accelerator or NVMe SSD
