Advantech เปิดตัวโมดูล SMARC 2.2 และ OSM Size L ที่ใช้ชิป NXP i.MX 95

Advantech เปิดตัวโมดูล (System-on-Module) ใหม่สองรุ่นที่ใช้ชิป NXP i.MX 95 ได้แก่ AOM-5521 ซึ่งเป็นโมดูลตามมาตรฐาน SMARC 2.2, และ AOM-2521 ซึ่งเป็นโมดูลแบบบัดกรีถาวร (Solder-on) ตามขนาด OSM Size L

ทั้งสองรุ่นมาพร้อมกับซีพียู Arm Cortex-A55 สูงสุด 6 คอร์ ทำงานที่ความเร็วสูงสุด 2.0 GHz พร้อม NPU กำลังประมวลผลสูงสุด 2 TOPS และรองรับหน่วยความจำ LPDDR4/5 สูงสุด 8GB โดยออกแบบมาสำหรับงานด้านระบบอัตโนมัติในโรงงาน เครื่องมือแพทย์ ระบบประมวลผลภาพอัจฉริยะ และแอปพลิเคชัน Edge AI และ IoT อื่น ๆ

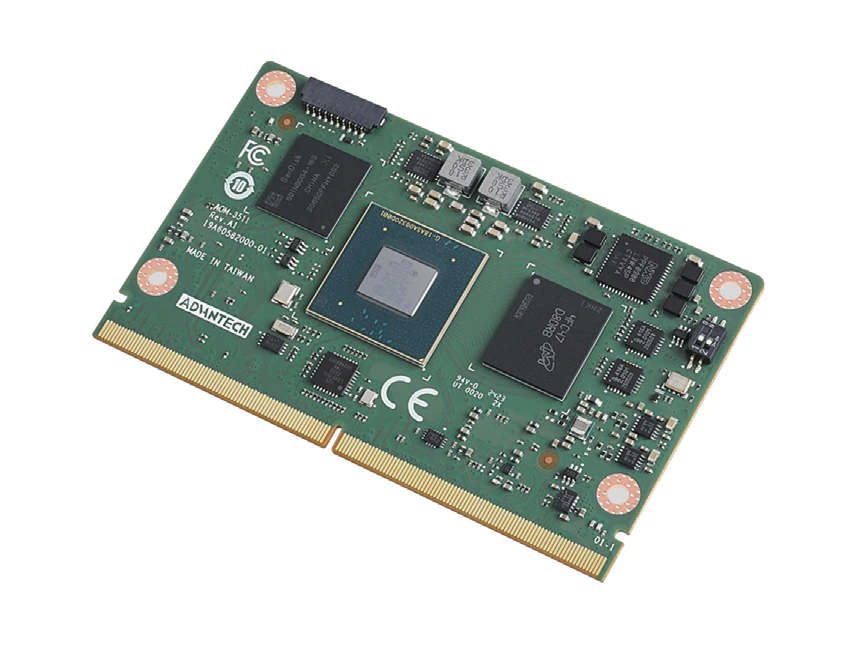

AOM-5521 : โมดูล SMARC 2.1

สเปคของ AOM-5521 :

• SoC – NXP i.MX 95
  • CPU
    • สูงสุด 6x Arm Cortex-A55 สำหรับการประมวลผลแอปพลิเคชันความเร็ว 2.0 GHz พร้อม I-cache และ D-cache ขนาด 32KB, L2 cache ขนาด 64KB และ L3 cache ขนาด 512KB
    • 1x Arm Cortex-M7 สำหรับงานเรียลไทม์ ความเร็ว 800 MHz
    • 1x Arm Cortex-M33 สำหรับงานด้านความปลอดภัย ความเร็ว 333 MHz
  • GPU – Arm Mali-G310 V2 GPU รองรับการเร่งความเร็วกราฟิก 2D/3D และรองรับ OpenGL ES 3.2, Vulkan 1.2, OpenCL 3.0
  • VPU
    • รองรับการเข้ารหัส/ถอดรหัสวิดีโอ 4Kp30 ด้วย H.265 และ H.264
    • รองรับการเข้ารหัสและถอดรหัส JPEG
  • AI Accelerator – NXP eIQ Neutron 2 TOPS neural processing unit (NPU) พร้อม 750 inf/sec
• หน่วยความจำ – LPDDR5 6400MT/s 8GB
• ที่เก็บข้อมูล – eMMC flash 16GB สำหรับระบบปฏิบัติการ, QSPI NOR Flash ขนาด 8MB สำหรับบูตโหลดเดอร์
• ระบบเครือข่าย – 2x RealTek RTL8211FS GbE transceivers
• MXM edge connector 40 พิน
  • ที่เก็บข้อมูล – SDIO แบบ 4-bit ตามมาตรฐาน SD/SDIO เวอร์ชัน 3.0
  • อินเทอร์เฟซจอแสดงผล
    • LVDS แบบสองช่องสัญญาณ
    • HDMI 2.0a (อุปกรณ์เสริม)
    • MIPI DSI แบบ 4-lane (อุปกรณ์เสริม)
  • กล้อง – MIPI CSI แบบ 4-lane
  • ระบบเสียง – 2x I2S
  • ระบบเครือข่าย
    • 2x Gigabit Ethernet
    • Ethernet 10 Gbps
  • USB – 1x USB 3.0, 4x USB 2.0, 1x USB 2.0 OTG
  • PCIe – 2x PCIe 3.0
  • ขา I/Os แบบ Low-speed
    • 2x UART แบบ 4 สาย, 2x UART แบบ 2 สาย
    • 2x CAN FD
    • 2x SPI, 5x I2C
    • 14x GPIO
• การดีบัก – คอนเนกเตอร์ JTAG
• ความปลอดภัย – TPM 2.0
• อื่น ๆ – RTC IC
• แรงดันไฟฟ้า – 5V DC
• ขนาด – 82 x 50 มม. (ฟอร์มแฟคเตอร์ตามมาตรฐาน SGET SMARC 2.2)
• ช่วงอุณหภูมิใช้งาน – แบบมาตรฐาน: 0°C to 60°C; แบบทนทาน: -40°C to 85°C
• ความชื้นสัมพัทธ์ –  สูงสุด 95% RH (ไม่กลั่นตัว) ที่อุณหภูมิ 40°C
• การรับรองมาตรฐาน – CE/FCC Class B

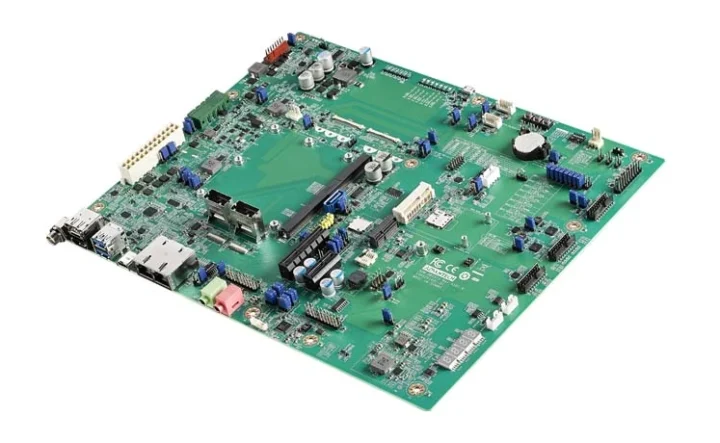

ทางบริษัทมีการรองรับระบบปฏิบัติการ Yocto Linux และสามารถเริ่มต้นพัฒนาเบื้องต้นได้ด้วยบอร์ด Carrier Board รุ่น Advantech SOM-DB2510  โดยลูกค้าจะได้รับทรัพยากรต่าง ๆ เช่น แผนผังวงจรอ้างอิง (Reference Schematics), รายการตรวจสอบการออกแบบเลย์เอาต์ (Layout Checklists), เอกสารสำหรับการพัฒนา Carrier Board, Linux BSP, ยูทิลิตีสำหรับการทดสอบ, เครื่องมือช่วยในการออกแบบฮาร์ดแวร์ และไดรเวอร์อ้างอิง

Advantech ไม่ใช่บริษัทแรกที่เปิดตัวโมดูล SMARC 2.1/2.2 ที่ใช้ชิป NXP i.MX 95 โดยยังมีรุ่นอื่นในท้องตลาด เช่น ADLINK LEC-IMX95, iWave iW-RainboW-G61M และ congatec conga-SMX95 อีกหนึ่งความแตกต่างที่น่าสังเกตของโมดูลจาก Advantech คือไม่มีตัวเลือกการเชื่อมต่อไร้สายในตัว ดังนั้นหากต้องการใช้งาน Wi-Fi และ Bluetooth จะต้องติดตั้งบน Carrier Board แยกต่างหาก

AOM-2521 : โมดูล OSM Size L

สเปคของ AOM-2521:

• SoC – NXP i.MX 95 (รายละเอียดเหมือนกับในสเปคของ AOM-5521)
• หน่วยความจำ – LPDDR5 8GB ที่ความเร็ว 6400MT/s (แม้ว่าในแผนผังบล็อกจะระบุว่า LPDDR4 แต่คาดว่าเป็นข้อผิดพลาด)
• ที่เก็บข้อมูล – eMMC flash ขนาด 16GB สำหรับระบบปฏิบัติการ, QSPI NOR Flash ขนาด 8MB สำหรับบูตโหลดเดอร์
• จำนวน 662 จุดเชื่อมต่อ
  • อินเทอร์เฟซจัดเก็บข้อมูล – SDIO แบบ 4-bit รองรับมาตรฐาน SD/SDIO เวอร์ชัน 3.0
  • การแสดงผล
    • MIPI DSI แบบ 4-lane
    • LVDS แบบสองช่องสัญญาณ
  • กล้อง – 2x 4-lane MIPI CSI (1x shared with MIPI DSI)
  • ระบบเสียง – 1x I2S
  • ระบบเครือข่าย – 2x Gigabit Ethernet, 1x 10 Gbps Ethernet (USGXGMII)
  • USB – 1x USB 3.0, 2x USB 2.0
  • ขา I/Os แบบ Low-speed
    • 2x UART แบบ 4 สาย, 2x UART แบบ 2 สาย
    • 2x CAN FD
    • 1x SPI, 5x I2C (1 ช่องสำหรับ MIPI CSI และ 1 ช่องสำหรับ LVDS โดยเฉพาะ)
    • 7x GPIO, 3x PWM
  • การดีบัก – JTAG
• การจัดการพลังงาน
  • แรงดันไฟฟ้า – 5V DC
  • PPF0900 PMIC
• ขนาด – 45 x 45 มม. (ตามมาตรฐาน OSM Size-L จาก SGET เวอร์ชัน 1.2)
• ช่วงอุณหภูมิใช้งาน – แบบมาตรฐาน: 0 ถึง +60°C, แบบทนทาน (Rugged): -40 ถึง +85°C
• ความชื้นสัมพัทธ์ – สูงสุด 95% RH (ไม่กลั่นตัว) ที่อุณหภูมิ 40°C
• การรับรองมาตรฐาน – CE/FCC Class B

การรองรับซอฟต์แวร์และเอกสารสำหรับโมดูล AOM-2521 นั้นมีลักษณะใกล้เคียงกับ AOM-5521 โดยใช้ระบบปฏิบัติการ Yocto Linux เช่นเดียวกัน สำหรับการพัฒนาและทดสอบสามารถใช้บอร์ด Carrier Board จาก Advantech ที่ออกแบบมาสำหรับโมดูล OSM ซึ่งเป็นส่วนหนึ่งของ AOM-2521 evaluation kit แต่ยังไม่พบข้อมูลรายละเอียดเกี่ยวกับบอร์ดดังกล่าว

แม้ว่าในตลาดจะมีโมดูล SMARC ที่ใช้ชิป NXP i.MX 95 อยู่หลายรุ่น แต่ AOM-2521 ถือเป็นโมดูลแบบ OSM รุ่นแรกที่ใช้โปรเซสเซอร์ตัวนี้ โดยคาดว่าจะมีผู้ผลิตรายอื่นตามมาในอนาคต เนื่องจากปัจจุบันก็มีโมดูล OSM ที่ใช้ชิป NXP i.MX 93 วางจำหน่ายแล้ว เช่น ADLINK OSM-IMX93 และ iWave iW-RainboW-G50M

ทั้งนี้ทางบริษัทไม่ได้เปิดเผยข้อมูลเกี่ยวกับราคาของผลิตภัณฑ์เพิ่มเติมสามารถดูได้จากหน้าเว็บผลิตภัณฑ์ของโมดูล AOM-5521 และ AOM-2521 รวมถึงข่าวประชาสัมพันธ์ของทางบริษัท

แปลจากบทความภาษาอังกฤษ : Advantech unveils NXP i.MX 95 SMARC 2.2 and OSM Size L system-on-modules
