n-Fuse ZBC-M2-1630 – โมดูล M.2 1630 รองรับ Zigbee, Thread และ Bluetooth

n-Fuse ZBC-M2-1630 เป็นโมดูล M.2 ขนาด 1630 ที่ใช้โมดูล MGM260P ของ Silicon Labs โดยใช้ EFR32MG26 ชิป SoC ซีพียู Arm Cortex-M33 ที่รองรับ Bluetooth, Thread และ Zigbee

แม้ว่าการเพิ่ม Zigbee, Thread และ/หรือ Bluetooth ผ่านดองเกิล USB จะเป็นวิธีที่พบได้ทั่วไป แต่การหาการ์ดแบบ M.2 หรือ mPCIe กลับเป็นเรื่องที่ยากกว่า ก่อนหน้านี้ Mixtile เคยจำหน่ายโมดูล mPCIe แบบ 2-in-1 ที่รองรับทั้ง Zigbee และ Z-Wave โดยใช้ชิป MG23 และ MG24 ของ Silicon Labs แต่ตามที่กล่าวไว้ในรีวิว Mixtile Edge 2 kit ปัจจุบันผลิตภัณฑ์ดังกล่าวมีจำหน่ายเฉพาะสำหรับธุรกิจในรูปแบบชุด 50 หรือ 100 ชิ้น หรือเป็นส่วนหนึ่งของเกตเวย์ของบริษัทเท่านั้น แต่โมดูล ZBC-M2-1630 (หรือชื่ออื่นคือ ZBC26-M2-1630) ที่เป็นโมดูล M.2 Key A/E นี้ ถือเป็นอีกหนึ่งทางเลือกที่ทั้งบุคคลทั่วไปและภาคธุรกิจสามารถเข้าถึงได้

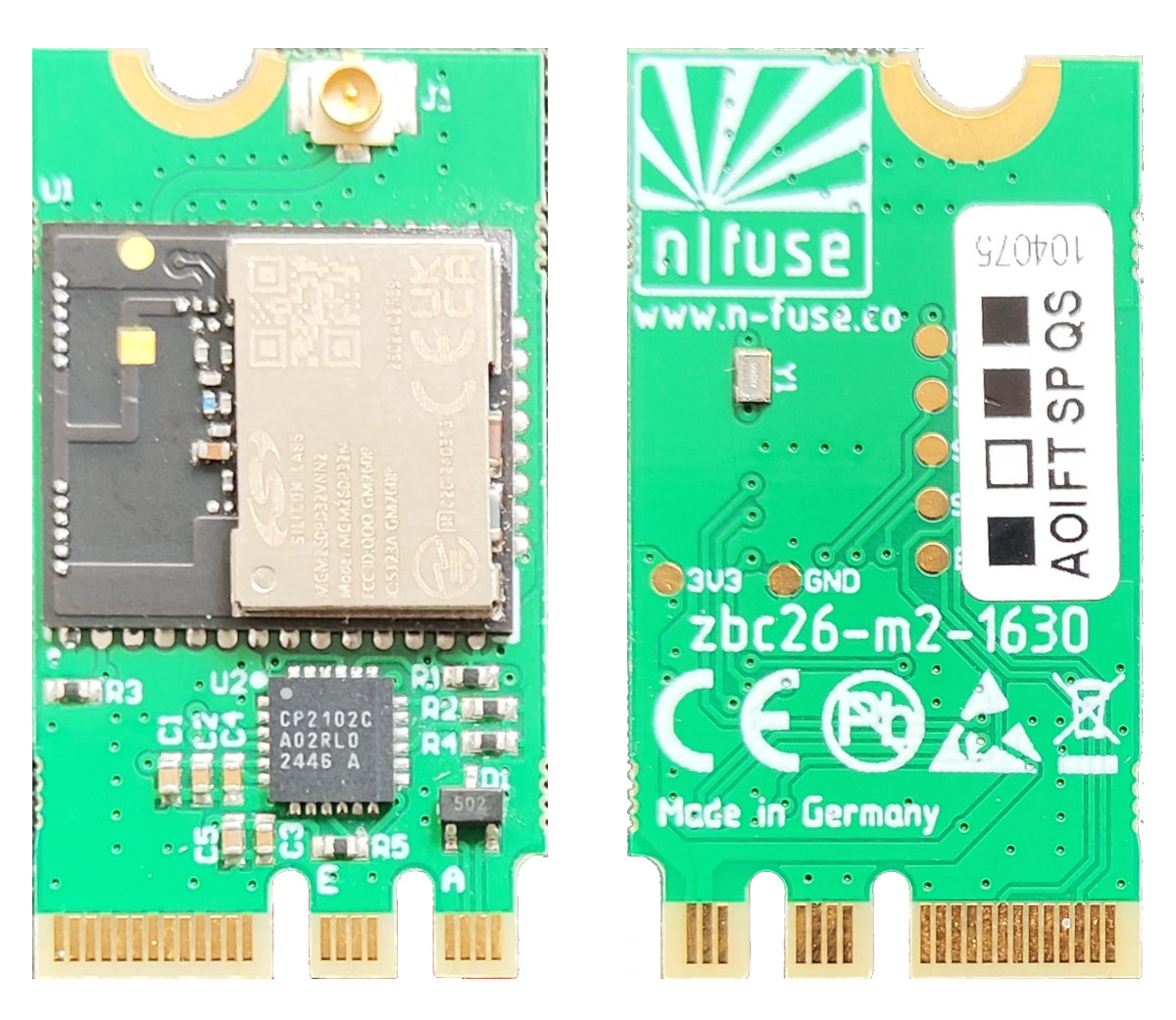

n-Fuse ZBC-M2-1630

สเปคของ n-Fuse ZBC-M2-1630 :

  • โมดูลไร้สาย – Silicon Labs MGM260P
    • ชิป SoC – EFR32MG26
      • MCU core – Arm Cortex-M33 @ 78 MHz พร้อมคำสั่ง DSP และ floating-point unit
      • AI/ML accelerator – Matrix Vector Processor ที่ทำงานเร็วกว่า Cortex-M33 ถึง 8 เท่า และประหยัดพลังงานกว่าถึง 6 เท่า พร้อมรองรับไลบรารี MVP Math สำหรับงานทั่วไปที่ไม่ใช่ ML
      • หน่วยความจำ – SRAM 256 KB
      • ที่เก็บข้อมูล – flash 1536 KB
      • การเชื่อมต่อไร้สาย
        • Bluetooth 5.3 (1M/2M/LR) และ Bluetooth Mesh
        • วิทยุ 802.15.4 สำหรับ Zigbee, Thread, Matter over Thread
        • โปรโตคอลเฉพาะ 2.4 GHz
        • วิทยุ
          • กำลังส่งสูงสุด +20 dBm
          • ความไวในการรับสัญญาณ -98.5 dBm @ BLE 1 Mbps
          • ความไวในการรับสัญญาณ -106.0 dBm @ 802.15.4
      • ความปลอดภัย
        • บูตอย่างปลอดภัย (Secure Boot) พร้อม Root of Trust และ Secure Loader (RTSL)
        • หน่วยเร่งการเข้ารหัสด้วยฮาร์ดแวร์ พร้อมการป้องกันการโจมตีแบบ DPA สำหรับ AES128/256, SHA-1, SHA-2 (สูงสุด 256 บิต), ECC (สูงสุด 256 บิต), ECDSA และ ECDH
        • เครื่องสร้างตัวเลขสุ่มจริง (True Random Number Generator – TRNG) ที่เป็นไปตามมาตรฐาน NIST SP800-90 และ AIS-31
        • รองรับ Arm TrustZone
        • การล็อก/ปลดล็อกอินเทอร์เฟซดีบั๊กที่ปลอดภัย
  • อินเทอร์เฟซกับโฮสต์ – คอนเนกเตอร์ขอบ M.2 1630 Key A-E พร้อมพอร์ต USB แบบ Virtual COM รองรับอัตรา baud rate สูงสุด 460800 ผ่านชิป USB-to-UART CP2102
  • เสาอากาศ – คอนเนกเตอร์ U.fl ความต้านทาน 50 Ω (ทนทานกว่า IPEX4)
  • การดีบัก – แผ่นบัดกรี SWD
  • พลังงาน
    • แรงดันไฟฟ้าขาเข้า – 1.71 ถึง 3.8 V
    • การใช้พลังงาน
      • 5.2 mA ขณะรับสัญญาณที่ 250 kbps O-QPSK DSSS
      • 4.5 mA ขณะรับสัญญาณที่ 1 Mbps GFSK
      • 4.8 mA ขณะส่งที่ 0 dBm (MGM260Px22)
      • 18.8 mA ขณะส่งที่ 10 dBm (MGM260Px22)
      • 158 mA ขณะส่งที่ 20 dBm (MGM260Px32)
      • 33.4 μA/MHz ในโหมด Active (EM0) @ 39.0 MHz
      • 1.3 μA ในโหมด DeepSleep (EM2) โดยคงข้อมูลใน RAM ขนาด 16 kB และ RTC ทำงานจาก LFRCO
  • ขนาด – 30 x 16.5 x 3.2 มม. (โมดูล M.2 1630)
  • ช่วงอุณหภูมิ – -20 ถึง +55°C
  • ความชื้น – 10% ~ 90% RH แบบไม่กลั่นตัว
  • น้ำหนัก – 4 กรัม
  • การรับรอง – CE, RoHS, REACH
  • การรับประกัน – 12 เดือนสำหรับลูกค้าธุรกิจ (B2B), 24 เดือนสำหรับลูกค้าทั่วไป (B2C)
Silicon Labs MGM260P M2 Zigbee Thread BLE module block diagram)
บล็อกไดอะแกรม

การ์ดนี้สอดคล้องกับสเปก M.2 1630 A-E-Key และสามารถใช้งานร่วมกับอุปกรณ์โฮสต์ที่รองรับ USB ผ่านคอนเนกเตอร์ M.2 ได้ โดยทางบริษัทมีไฟล์เฟิร์มแวร์ให้เลือกใช้งาน 2 แบบ ซึ่งสามารถแฟลชผ่าน Gecko Bootloader (XMODEM) ได้ดังนี้:

  • เฟิร์มแวร์แบบมัลติโปรโตคอลที่รองรับ OpenThread + Zigbee ในรูปแบบ RCP
  • เฟิร์มแวร์ Thread เวอร์ชัน 1.4 สำหรับใช้งานเป็น OpenThread Border Router RCP

โมดูล ZBC-M2-1630 สำหรับ Zigbee, Thread และ Bluetooth แบบ M.2 1630 สามารถสั่งซื้อได้ผ่านเว็บไซต์ n-Fuse ในราคา 22.50 ยูโร (~840฿) ไม่รวม VAT และค่าจัดส่ง ราคานี้ไม่รวมสาย SMA to U.FL และสายอากาศยาง 868 MHz ขนาด 3 dBi ซึ่งมีจำหน่ายเป็นตัวเลือกเสริมในราคา 6.60 ยูโร (~250฿)

คุณสามารถดูรายละเอียดการสั่งซื้อ ดาวน์โหลดข้อมูลจำเพาะของสินค้า (datasheet), ไฟล์เฟิร์มแวร์ และเอกสารรับรองความสอดคล้องของสหภาพยุโรป (EU Declaration of Conformity) ได้จากหน้าสินค้าบนเว็บไซต์

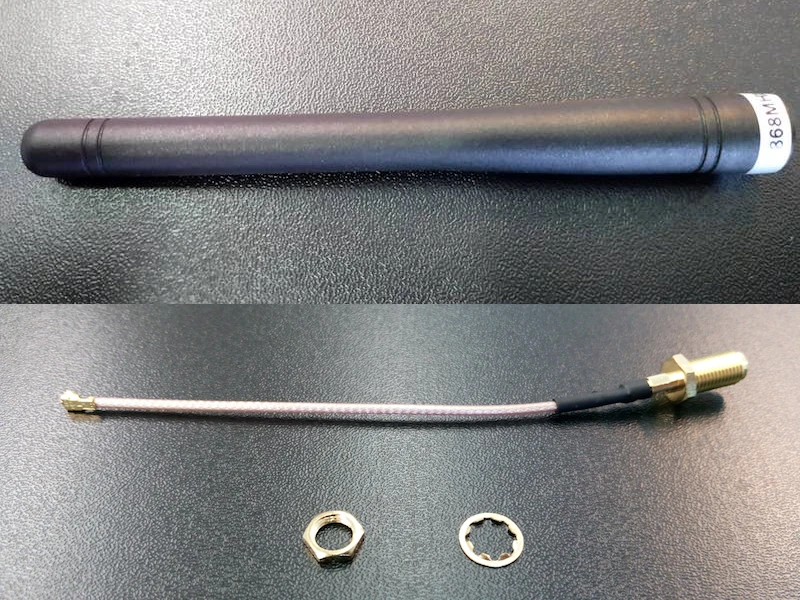

868 MHz SMA antenna

แปลจากบทความภาษาอังกฤษ : n-Fuse ZBC-M2-1630 – An affordable Zigbee, Thread, and Bluetooth M.2 1630 module
