เกตเวย์ Sub-GHz ที่ใช้ ESP32-C6 และ CC1101 รองรับโปรโตคอล Honeywell Ramses II

บริษัท Elecram จากประเทศเนเธอร์แลนด์ ได้เปิดตัว เกตเวย์ Sub-GHz ที่ใช้ชิป ESP32-C6 และ CC1101 transceiver โดยออกแบบมาเพื่อเชื่อมต่อเครือข่าย Zigbee/WiFi เข้ากับระบบ HVAC ที่รองรับ Honeywell Ramses II โปรโตคอลย่านความถี่ต่ำ (Sub-GHz) ซึ่งหมายความว่าสามารถควบคุมระบบเหล่านี้ได้ผ่านแพลตฟอร์มอย่าง Home Assistant หรือสมาร์ทโฟน

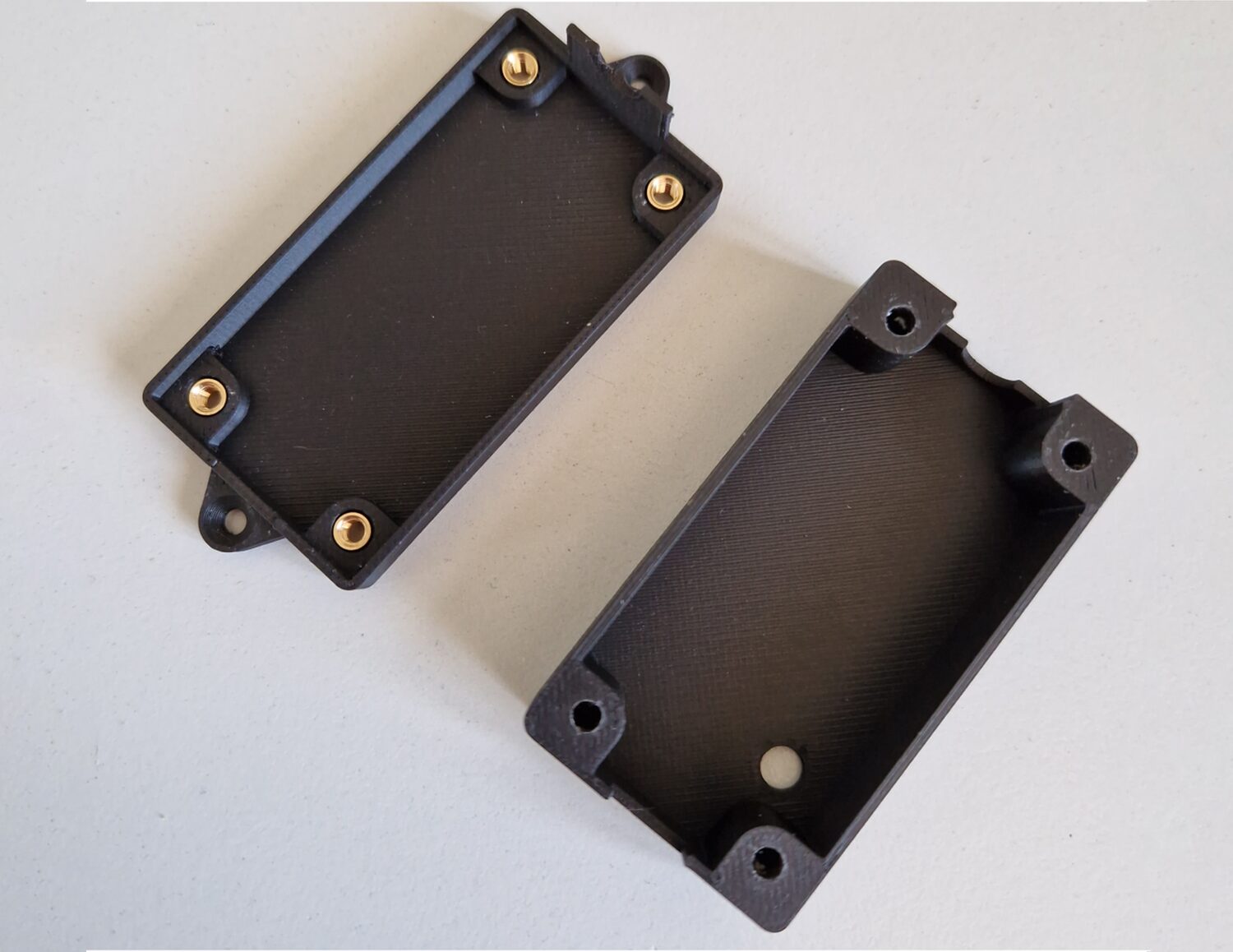

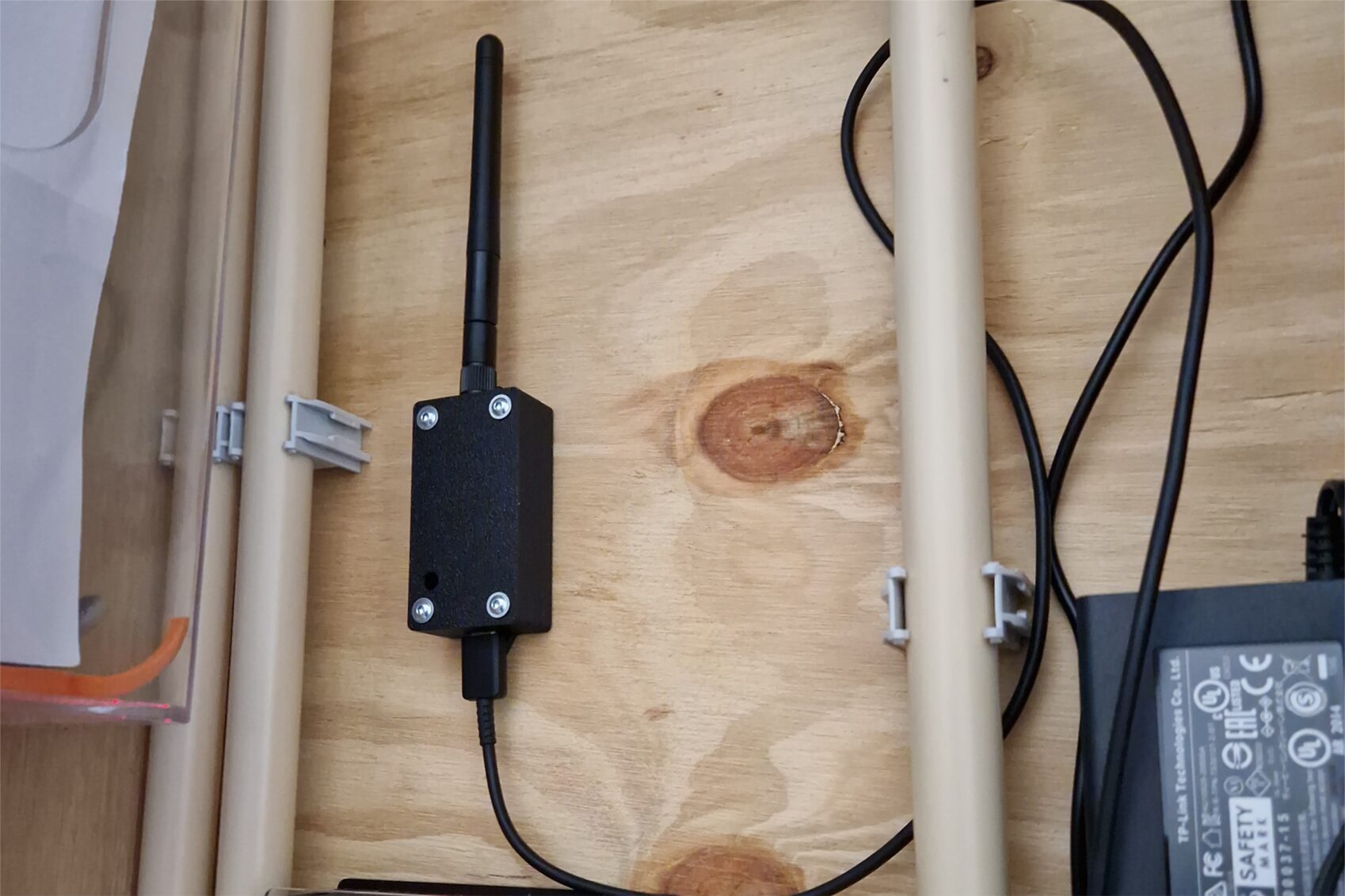

Elecram ยังมีการจัดเตรียมกล่องเคส 3D Printer ที่ออกแบบไว้เรียบร้อยแล้วเพื่อความสะดวกในการติดตั้ง โดยตัวกล่องรองรับทั้งการยึดด้วยน็อต M2.5 และ M3 ทำให้เหมาะสำหรับการใช้งานด้าน สมาร์ทโฮม (Home Automation) งานต้นแบบ DIY และการบูรณาการอุปกรณ์ย่านความถี่ต่ำ (Sub-GHz) เข้ากับเครือข่ายสมัยใหม่

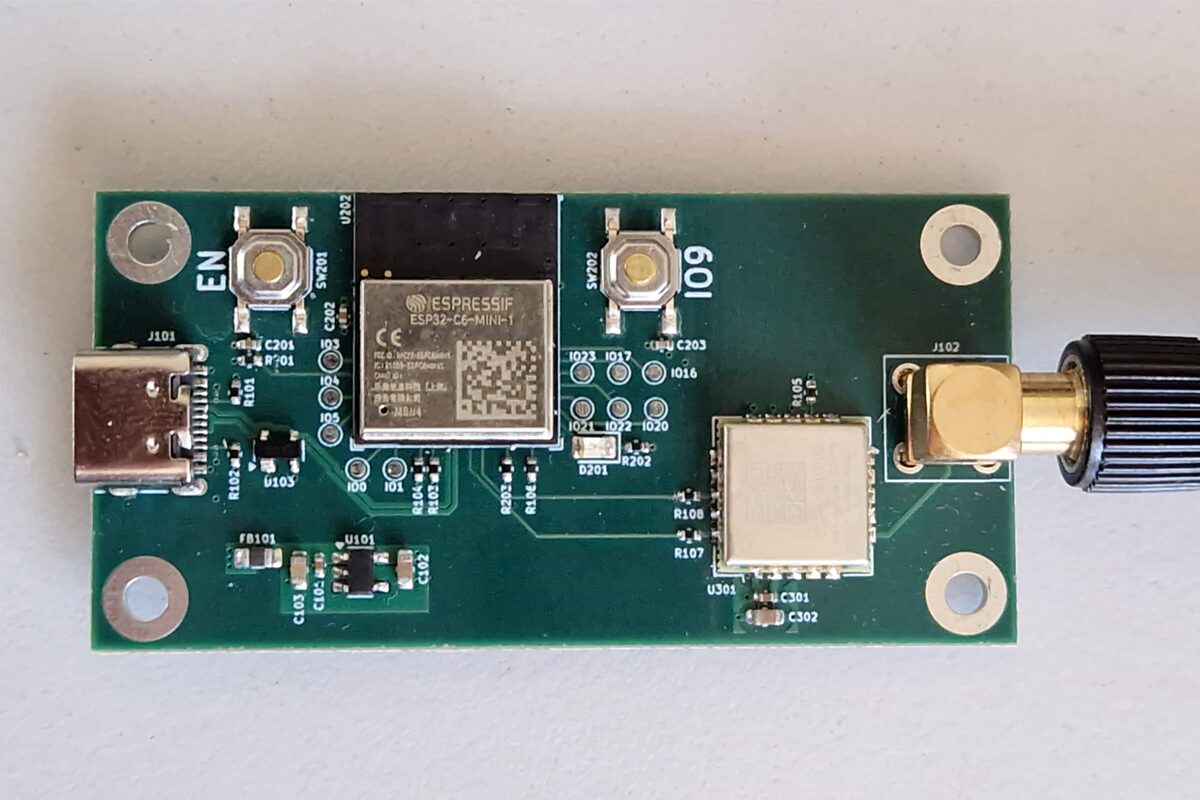

สเปคของเกตเวย์ Sub-GHz ที่ใช้ ESP32-C6 และ CC1101:

โมดูลไร้สาย (Wireless Modules)
- Espressif Systems ESP32-C6-MINI-1-N4
  - SoC – Espressif Systems ESP32-C6
    - CPU
      - Single-core 32-bit RISC-V ทำงานได้สูงสุด 160 MHz
      - Low-power RISC-V core ทำงานได้สูงสุด 20 MHz
    - หน่วยความจำ/ที่เก็บข้อมูล – ROM 320KB, SRAM 512KB
    - การเชื่อมต่อไร้สาย (Wireless) – WiFi 6 ที่ย่าน 2.4 GHz, Bluetooth 5.0, วิทยุ 802.15.4 (รองรับ Thread/Zigbee)
  - ที่เก็บข้อมูล – Flash 4MB
  - สายอากาศ – สายอากาศ PCB
- โมดูล TI CC1101 transceiver
  - ทำงานในย่านความถี่ 855–925 MHz
  - การจัดการแพ็กเก็ตและการจับเวลาสัญญาณขัดจังหวะ (interrupt) ที่ปรับให้เหมาะสมเพื่อเสถียรภาพ
  - ระบบกู้คืน FIFO/timeout ที่ปรับปรุงเพื่อป้องกันการค้างของอุปกรณ์
USB – 1x พอร์ต USB Type-C สำหรับจ่ายไฟและโปรแกรม
อื่น ๆ
- ปุ่ม Reset และปุ่ม User
- ไฟ LED แสดงสถานะ (User LED)
พลังงาน – 5V ผ่านพอร์ต USB-C
ขนาด
- แผงวงจร (PCB) – 60 x 30 มม.
- กล่องเคส – 63.5 x 33.5 x 12.65 มม.

ด้านซอฟต์แวร์ เกตเวย์นี้ทำงานด้วยเฟิร์มแวร์โอเพนซอร์สที่พัฒนามาจาก โครงการ RAMSES ESP (fork version) ซึ่งถูกปรับแต่งให้เหมาะกับ ESP32-C6 แบบ single-core และรองรับการใช้งานบน PlatformIO ได้อย่างสมบูรณ์ มันสามารถทำงานร่วมกับ ESPHome และเชื่อมต่อเข้ากับ Home Assistant ได้อย่างง่ายดายเพื่อทำงานอัตโนมัติ การปรับปรุงเฟิร์มแวร์ประกอบด้วยฟังก์ชัน non-blocking MQTT publishing, การแก้ไขเรื่อง timezone และ SNTP, รวมถึงการจัดการ CC1101 ที่มีความเสถียรมากขึ้น นอกจากนี้ยังมี ซอร์สโค้ด, ไฟล์การออกแบบ และคู่มือการติดตั้ง ให้ใช้งานได้บน GitHub. ส่วนไฟล์สำหรับการพิมพ์กล่องบรรจุด้วยเครื่องพิมพ์ 3D printer enclosures สามารถดาวน์โหลดได้จาก Thingiverse

ก่อนหน้านี้เราเคยเห็นการใช้งานโมดูล CC1101 ในอุปกรณ์เจาะระบบ (hacking tools) หลายประเภท เช่น Mayhem v2 สำหรับ Flipper Zero, Interrupt อุปกรณ์แฮกไร้สาย, และ DisruptorX V2 อุปกรณ์ทดสอบการเจาะระบบ BLE ที่ใช้ ESP32 แต่โครงการนี้เลือกใช้โมดูลเดียวกันในบริบทของ สมาร์ทโฮมและการควบคุมระบบ HVAC

เกตเวย์ Sub-GHz ที่ใช้พลังของ ESP32 และ CC1101 นี้มีวางจำหน่ายแล้วบน Tindie ในราคา $35 (~1,100฿)
