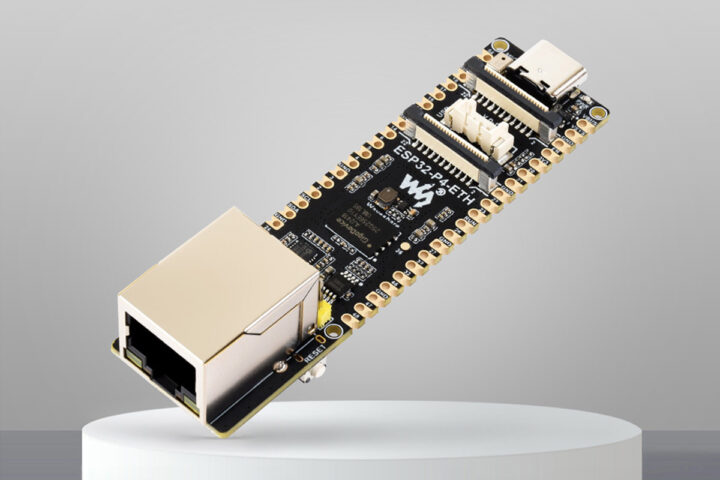

Waveshare ESP32-P4-ETH เป็นบอร์ดพัฒนา ESP32-P4 ขนาดกะทัดรัดที่มาพร้อมการเชื่อมต่อ Ethernet และรองรับ PoE โดยมีหน้าตาคล้ายกับ Olimex ESP32-P4-DevKit แต่ไม่มีคอนเนกเตอร์ pUEXT นอกจากนี้ยังมีบอร์ด ESP32-P4 รุ่นอื่นที่รองรับ Ethernet และฟีเจอร์เพิ่มเติม เช่น ESP32-P4-Module-DEV-KIT, t ESP32-P4-NANO board และ GUITION JC-ESP32P4-M3-DEV.
ในด้านการออกแบบบอร์ดนี้ยังมีความคล้ายคลึงกับบอร์ดของ Wiznet ที่ใช้ไมโครคอนโทรลเลอร์ตระกูล Raspberry Pi RP2xxx อย่างเช่น W55RP20-EVB-Pico, W6300-EVB-Pico2 และ W5100S-EVB-Pico2 แต่สิ่งที่ทำให้ ESP32-P4-ETH แตกต่างคือความสามารถในการประมวลผลงานมัลติมีเดียได้ เช่น การเชื่อมต่อกล้องและจอแสดงผลผ่านอินเทอร์เฟซ MIPI, การเข้ารหัสวิดีโอด้วยฮาร์ดแวร์, การประมวลผลเสียง, ฟังก์ชัน AI ด้านเสียงพูด และคุณสมบัติด้านความปลอดภัยขั้นสูง

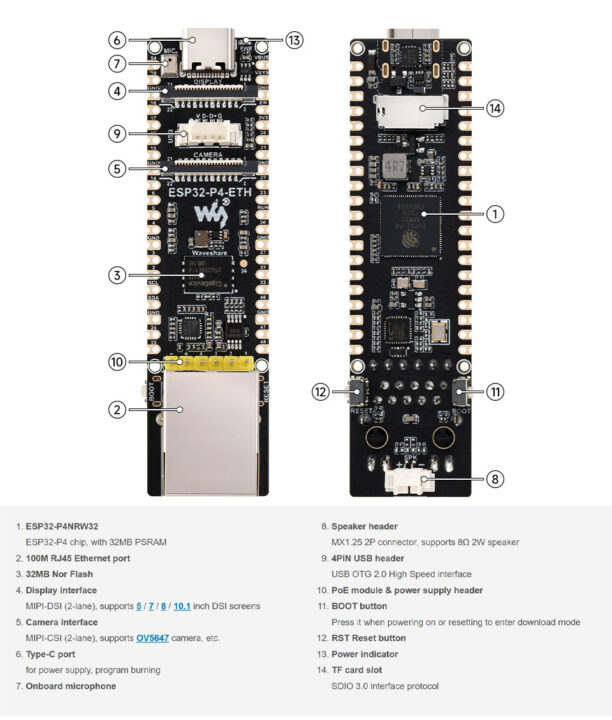

สเปคของ Waveshare ESP32-P4-ETH :
- SoC – Espressif Systems ESP32-P4
- CPU
- Dual-core 32-bit RISC-V HP (High-performance) CPU @ สูงสุด 400 MHz พร้อมส่วนขยายคำสั่ง AI และ single-precision FPU
- Single-RISC-V LP (Low-power) MCU core @ สูงสุด 40 MHz
- หน่วยความจำ
- HP L2MEM ขนาด 768 KB (สำหรับ dual-core CPU), LP SRAM ขนาด 32 KB, TCM ขนาด 8 KB (สำหรับ LP MCU core)
- PSRAM ขนาด 32MB (แบบ stacked)
- ที่เก็บข้อมูล – HP ROM ขนาด 128 KB, LP ROM ขนาด 16 KB
- GPU – 2D Pixel Processing Accelerator (PPA)
- VPU – รองรับ codecs H.264 และ JPEG พร้อม Pixel Processing Accelerator (PPA) และตัวควบคุม 2D DMA
- CPU
- ที่เก็บข้อมูล
- SPI NOR flash ขนาด 16MB
- ช่องใส่ MicroSD card
- อินเทอร์เฟซจอแสดงผล – คอนเนกเตอร์ MIPI DSI แบบ 2-lane สำหรับจอขนาด 5, 7, 8 และ 10.1 นิ้ว
- อินเทอร์เฟซกล้อง – คอนเนกเตอร์ MIPI CSI แบบ 2-lane รองรับกล้อง OV5647 และรุ่นใกล้เคียง
- ระบบเสียง
- ชิป ES8311 codec และ NS4150B amplifier ผ่าน I2S
- ไมโครโฟนบนบอร์ด
- header สำหรับลำโพง (รองรับ 8Ω 2W)
- ระบบเครือข่าย – พอร์ต Ethernet RJ45 10/100 Mbps
- USB
- พอร์ต USB 2.0 Type-C สำหรับจ่ายไฟและโปรแกรม
- header USB บนบอร์ด
- การขยาย – 2x 20-pin headers พร้อม 27x GPIOs, UART, SPI, I2C, I2S, ADC, RMT, PWM, MCPWM, TWAI; เข้ากันได้กับบาง HAT ของ Raspberry Pi Pico
- ความปลอดภัย – Secure boot, Flash encryption, hardware encryption accelerator, hardware random number generator และอื่น ๆ
- อื่น ๆ
- ปุ่ม Reset และ Boot
- ไฟ LED แสดงสถานะพลังงาน
- การจ่ายไฟ
- 5V ผ่านพอร์ต USB-C
- รองรับ PoE (Power-over-Ethernet) แบบออปชันผ่าน header 6 พิน
- -okf – 78 x 21 ,,. (เข้ากันได้กับขา header ของ Raspberry Pi Pico)
ในด้านซอฟต์แวร์ ESP32-P4-ETH สามารถเขียนโปรแกรมได้ทั้งด้วย ESP-IDF framework และ Arduino IDE โดยรองรับการใช้งาน LVGL และ SquareLine Studio สำหรับการพัฒนา HMI ฟีเจอร์ด้านความปลอดภัย เช่น Secure Boot และ Flash Encryption รองรับโดยตรงใน ESP-IDF ส่วนการโต้ตอบด้วยเสียงแบบ AI สามารถใช้งานได้ผ่านการเชื่อมต่อกับแพลตฟอร์มโมเดลขนาดใหญ่บนคลาวด์

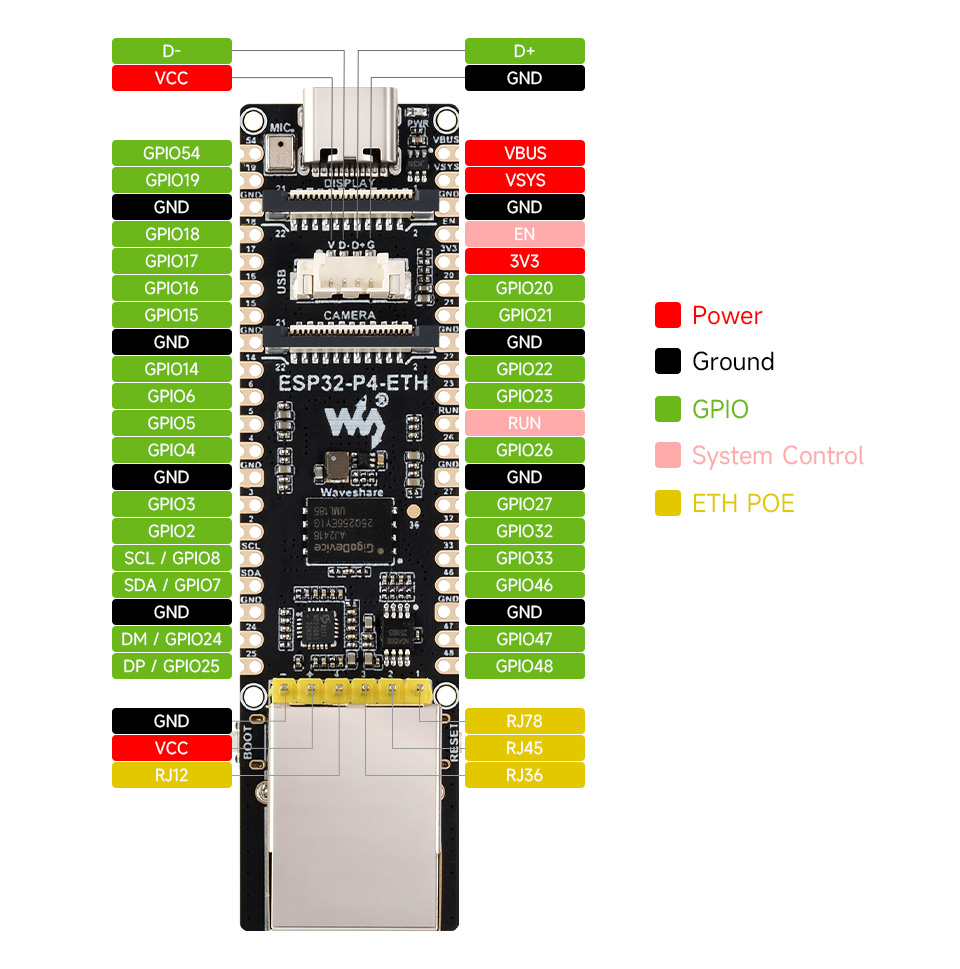

สามารถดูข้อมูลเพิ่มเติมได้จาก Wiki ซึ่งมีคู่มือเริ่มต้นใช้งาน (Getting Started Guide), ทรัพยากรด้านฮาร์ดแวร์ เช่น schematics, pinouts และขนาดบอร์ด, รวมถึงคำแนะนำในการตั้งค่าซอฟต์แวร์สำหรับ Arduino IDE และ ESP-IDF framework นอกจากนี้ยังมีตัวอย่างเดโมให้ทดลองใช้งาน เช่น I2C, SDMMC, I2S audio, MIPI DSI displays, LVGL HMI และ ESP-Phone interface

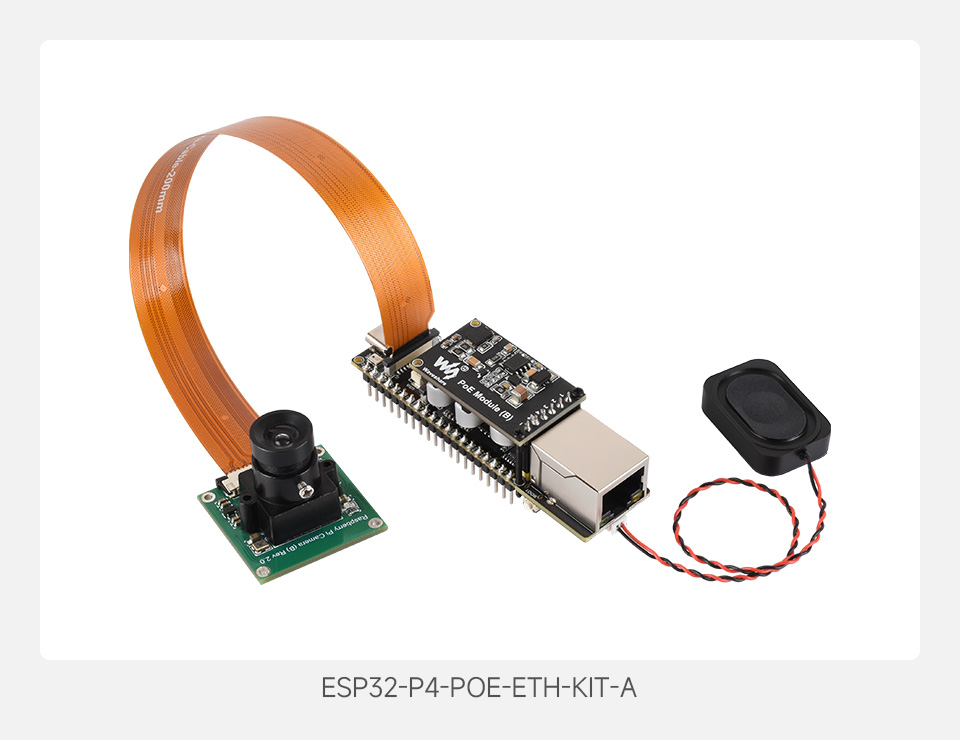

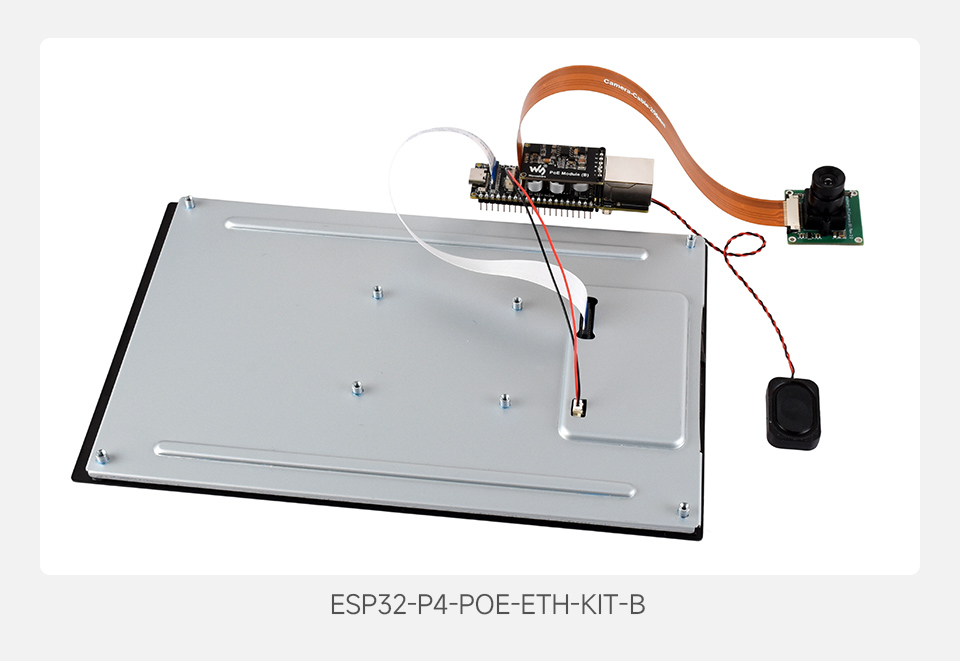

บอร์ด ESP32-P4-ETH วางจำหน่ายบน AliExpress เริ่มต้นที่ราคา $17.80 (~600฿) สามารถซื้อแบบบอร์ดเดี่ยวหรือแบบชุดคิท ได้แก่ ชุดพร้อม PoE module (POE-ETH) ราคา $23.99 (~780฿), ชุดพร้อมกล้องและลำโพง (KIT-A) ราคา $33.43 (~1,100฿), ชุดเต็ม “Kit-B” เพิ่มจอ LCD ขนาด 10.1 นิ้ว รวมทั้งหมด $88.87 (~2,900฿), นอกจากนี้ยังสามารถหาซื้อได้ที่ Amazon และ Waveshare store โดยราคาจะถูกกว่านิดหน่อย เช่น บอร์ดเดี่ยวราคา $12.99 (~420฿) และชุด Kit-B ราคา $69.99 (~2,300฿)
แปลจากบทความภาษาอังกฤษ : Waveshare ESP32-P4-ETH development board supports Ethernet and PoE
